电压 电阻及欧姆定律 知识点题库

如图为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭。控制电路中，电源电压恒定，R₁为定值电阻，R₂为光敏电阻，其阻值随光照强度而变化。以下说法正确的是（   ）

如图是一款可以设定不同出水温度的电热饮水器原理示意图，R是加热电阻丝，阻值为44Ω，R是热敏电阻，其阻值与温度的关系式为R_t=5+0.5t（式中R_t单位是Ω，t的单位是℃），R₀是设定温度的变阻器。控制电路中，电源电压为3V。当电磁维电器线圈中的电流小于等于10mA时，衔铁片会弹起，触点分离，热水器停止加热．[c=4.2×10³J/（kg·℃）]



如图所示，电源电压不变，闭合开关 S，将滑动变阻器的滑片 P从最右端向中点滑动。关于该过程，下列说法中正确的是（   ）

如图所示为渭滨区九年级某课外科技小组为快递公司设计的分拣计数装置简化电路。R₁为定值电阻，R₂为光敏电阻，当有光照射时其电阻变小。激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表），闭合开关，激光被遮挡瞬间，下列说法正确的是（   ）

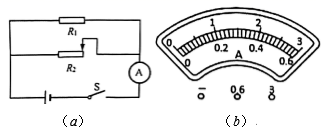

在图（a）所示的电路中，电源电压保持不变，电阻R₁的阻值为5欧，滑动变阻器R上标有“50Ω2A”字样，电流表表盘如图（b）所示。闭合开关S，通过R₁的电流为1.8安。

如图所示电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器 R₂ 的最右端B处时，电压表的示数为 4V，定值电阻 R₁ 的功率为 0.8W；当滑片P置于滑动变阻器 R₂ 的中点时，电压表的示数变化了 1V．下列结果正确的是（   ）

实验室内所用导线很短，导线的电阻忽略不计。但长距离输电需要两条输电线，输电线的电阻则不能忽略不计。当输电线某处发生短路时，整个输电线路的电阻会发生改变。已知每米输电线的电阻是0.01Ω。请你利用学过的电学知识，在下面的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障。

如图所示，是探究焦耳定律的实验装置，已知R₁<R₂ ， 闭合开关后，两段电阻丝两端的电压U₁ U₂ ， 在相同时间内电流通过两段电阻产生的热量Q₁Q₂(两空均选填“<”、“>”或“=”)

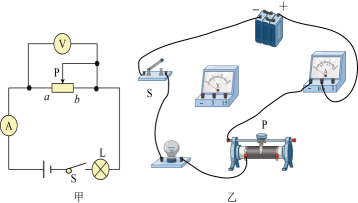

某同学按照下面的实物图使用滑动变阻器改变小灯泡的亮度，并且用电流表测量电路中的电流。

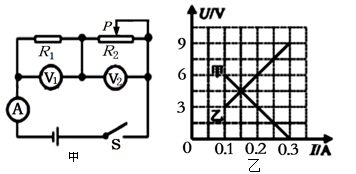

如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图乙所示．则下列判断正确的是（   ）

某同学用有3V和15V两个量程的电压表来测量电压时，电压表“－”接线柱已经接入电路，在用15V量程进行试触时，发现指针的位置如图所示，则他下一步的操作应该是（   ）

在如图所示的电路中，闭合开关后将出现（选填“通路”、“开路”或“短路”），要使电路中两灯串联，只要拆除导线；要使电路中两灯并联，只要将导线。

有两个电阻，R₁＝3 Ω，R₂=6 Ω，如果把它们并联在电路中，总电阻是Ω，通过它们的电流分别为I₁、I₂ ， 则I₁︰I₂=。

在图中所示的电路中，闭合开关S灯L不亮，电压表V有示数。已知电路中各处均接触良好，除灯L和电阻R外，其余元件均完好。

阅读短文，回答问题

人造太阳

目前全球各国科学家都在集中力量，寻求可控核聚变反应的技术突破，一旦实现，那人类的历史将会彻底改写。实现核聚变反应必须将聚变燃料加热至极高温度并予以有效约束。核聚变通常由三种方式来产生，分别是引力约束、惯性约束和磁约束。太阳就是典型的引力约束聚变；氢弹则是一种惯性约束聚变，是不可控制的热核聚变反应；磁约束核聚变是目前实现核聚变发电最有效的途径。我国中科院合肥物质科学研究院，持有“人造太阳”之称的全超导托卡马克核聚变实验装置（EAST）——中国环流器二号M装置，标志着我国核聚变堆的自主设计与建设跃上新台阶。

目前化石能源未来有枯竭的危险，还存在一定的环境污染，而“人造太阳”核聚变反应所需的原材料在地球上几乎取之不尽、用之不竭，生成物也没有危害，被认为是理想的“终极能源”。 “人造太阳”非常复杂，要让上亿摄氏度高温与零下269摄氏度低温1米内共存，上万个零部件，有一点点瑕疵，实验可能就会失败。“超高温”与“超低温”共存，“超强磁场”与“超大电流”并行，要在地球上造出“人造太阳”，必须要有性能极其特殊的材料承载。产生核聚变反应需要几千万摄氏度乃至上亿摄氏度的高温，常规材料无法承受这么高的温度，一个可行方案是用磁力将其约束在“磁笼子”里。上亿度的一团火球，碰到什么烧什么。“人造太阳”的腔体器壁材料是另一个难点，虽然有强磁场约束，仍然会有一些“不听话”的高温等离子体逃逸，打在器壁上造成损伤。自主研发的钨铜合金材料，热负荷能力提升到每平方米20兆瓦。我国科学家从无到有、刻苦攻关、后来居上，自立自强的精神，托起“人造太阳”的“核心超级材料”，这是一个巨大的技术跨越，把人类核聚变能源研究推向一个新高度。

通常情况下，下列关于金属丝电阻的说法中正确（   ）

如图甲所示，是通过小灯泡的电流随其两端电压变化关系的图像。将小灯泡连接到如图乙所示的电路中，已知电源电压保持3V不变，小灯泡的额定电流是0.3A，R₁=20Ω， R₂标有“30Ω、2A”字样。

小明用以下器材做测量小灯泡的电功率实验：电压为6V的电源、标有“3.8V”字样的小灯泡，标有“50Ω   1A”字样的滑动变阻器、电流表、电压表、开关各一个、导线若干。

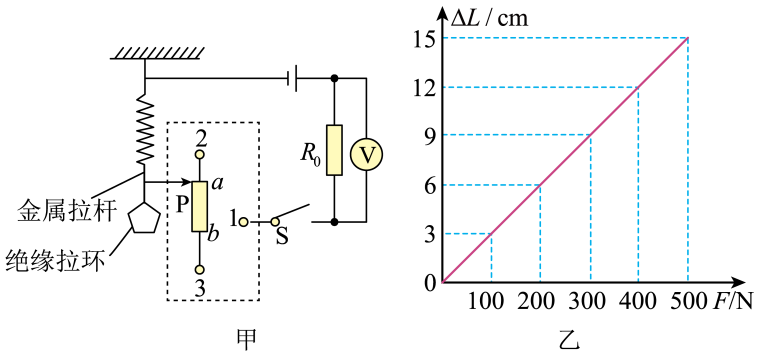

综合实践活动中，同学们设计了一款可用电压表示数显示拉力大小的测力计模型，电压表示数随拉力的增大而增大，模型电路如图甲所示，ab为长15cm、阻值20Ω的电阻丝，其阻值与长度成正比。滑片P左端固定在拉杆上，弹簧处于原长时，滑片P位于a端，电源电压恒为4V，R₀为12Ω，其余部分电阻不计，电压表量程为0~3V。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。

综合实践课上，小微同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样、电源电压恒为4.5V、滑动变阻器规格为“30Ω   1A”。

序号	U/V	I/A	R/Ω
1	1.0	0.18	5.6
2	1.5	0.22	6.8
3	2.0	0.24	8.3
4	2.5
