电压 电阻及欧姆定律 知识点题库

某学习小组成员小兰进行测定小灯电功率实验，小明进行伏安法测电阻实验。实验室提供了以下器材：电流表、电压表和开关各2个、滑动变阻器3个(分别标有“5欧2安”、 “10欧1安”、“20欧1安”字样)、新干电池5节、标有“3.5伏”字样的小灯、待测电阻Rx以及导线若干。他俩合理分配器材后同时开展实验，实验中电路连接均正确、操作步骤规范。

实验时，小兰先读出了开关刚闭合时的数据，其中电流表示数为0.2安；接着，移动变阻器的滑片至小灯正常发光，读出此时的电流为0.24安。小明也读出了开关刚闭合时的数据，其中电压表示数为2.1伏；接着移动滑片至中点位置，读出了第二组数据。他们相互交流数据后发现恰好有一组数据完全相同．最后，他们再次移动滑片，分别测出第三组数据，完成了各自的实验。

请根据以上信息，回答下列问题。

一个电烙铁的额定电压是220V，在额定电压下工作的电阻是440 。求：

如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（   ）

如图，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U_ab=3V，U_bc=3V，U_ac=6V，在表格中记录数据后，下一步应该做的是（   ）

如图所示电路，电源电压保持不变，定值电阻R的阻值为30Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电源电压为V。

如图所示，电源电压为9V，R₁的阻值为20 ，滑动变阻器R₂标有“100 ，1A”字样，电流表接0~0.6A的量程，在探究过程中至少有一个开关闭合，调整开关S₁、S₂的状态及R₂的大小，在保证电路安全的前提下，下列说法中正确的是（　　）

关于信息和材料，下列说法不正确的是（   ）

如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比 ，当S断开，若甲、乙两表都为电流表时（   ）

晓宇用如图所示的器材探究“影响电阻大小的因素”a、b为长度一样的镍铬合金丝，a比b细．关于此实验，以下说明正确的是（   ）

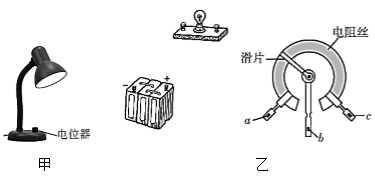

如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯的工作电路图，a、b、c为电位器的接线柱。请你用笔画线代替导线连接此工作电路图。

如图所示电路，电源电压恒定，当开关S闭合后，电流表A₁的示数，电流表A₂的示数．(填“变大”“变小”或“不变”)

如图所示的电路中，电源电压为13.5V，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0.18A变为0.54A，则定值电阻R₀＝Ω，滑片位于b点时电压表示数为V。

有一只小灯泡，它正常工作时电压是5V，此时它的电阻为10Ω．若将此灯泡接在电压为8V的电源上，要使它正常工作，需要串联一个多大的电阻？这个电阻消耗的功率多大？

如图是自动测定油箱内油量的装置图，其中R₀是一定值电阻，R是弧形变阻器，它的金属滑片P是杠杆的一端，下列判断正确的是（    ）

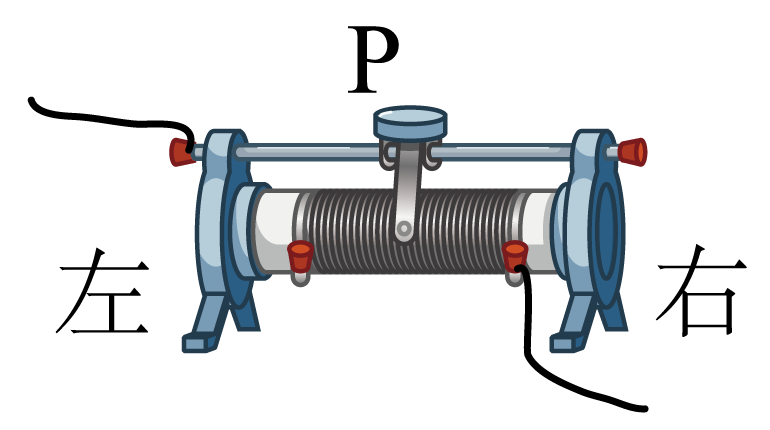

如图所示是接入电路中的滑动变阻器，当滑动变阻器的滑片P向左滑动时，滑动变阻器连入电路的阻值将(　   　)

如右图所示的电路，灯L₁、L₂均发光。关于电压表V₁、V₂、V₃的示数，下列各组数据中正确的是( )

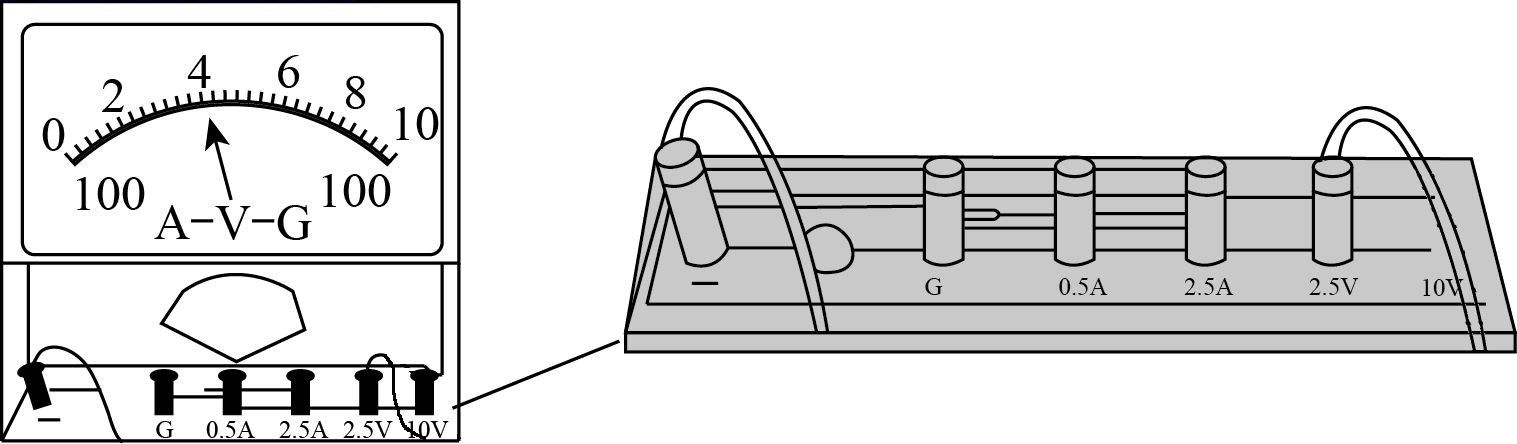

如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是，测量范围是，分度值是，示数为。

阅读下列短文，回答问题.

自动清洁车

人们在利用清洁车清扫路面前，工程师会先通过电脑或定时程序启动清洁车，当车灯亮起时，车辆“苏醒”，随即缓缓驶出泊位，按照事先设定好的运行轨迹行驶，从车窗外向里看，驾驶室里的方向盘匀速旋转，但座椅上并没有人。驾驶台上的电子屏幕亮起，显示车辆所在区域的高清地图、车辆所处的位置清扫时，车身下的洒水管会喷洒少量清水，以免扬尘。车底一对扫帚盘360度向内圈方向转动，将路面垃圾集中到车底，再扫入垃圾箱，由于车头、车身装有许多传感器，通过发射、接收超声波来侦测障碍物，车辆在运行过程中能够感知自己所在位置，识别红绿灯，并在遇到障碍物、路人时自动绕开。车辆转弯时，会采用相对安全的方式，贴着道路边缘走直线。结束清扫后，车辆会行驶至垃圾倾倒处，缓缓抬起车尾，将箱内垃圾倒入垃圾桶，再放下车尾，驶回泊位。

甲、乙两盏灯泡的额定电压均为 ， 如图所示是甲、乙两灯的电流随其两端电压变化的曲线。现将两灯串联后接在某一电路中，为保证电路元件使用安全，两灯的最大功率为W。

如图所示，电源电压保持不变。当开关S由断开到闭合时，下列说法中正确的是（   ）
