电压 电阻及欧姆定律 知识点题库

如图是小松同学实验时所画电路图中的一部分，根据此电路图，能直接研究的问题是(    )

如图所示电路中，电源电压为12V且保持不变，R₁的阻值为10Ω。只闭合开关S₁ ， 电流表示数为0.4A。求：

如图，电源电压恒定不变，灯泡L上标有“6V  3.6W”的字样（灯泡电阻受温度的影响忽略不计）。R₁=30Ω，滑动变阻器R₂的最大阻值为50Ω，当S､S₁闭合，S₂断开且滑片P在b端时，电流表的示数为0.2A。求：

如图所示，R₁为定值电阻，R₂为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。求：电源电压。

如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R₁、R₂均为电热丝 （R₁、R₂的电阻不随温度变化），请问：

如图电路中，当滑片P向B端滑动时，下列说法正确的是（   ）

上海地区家庭电路中，电灯、电视机、电扇等用电器是的（选填“串联”或“并联”），正常工作时，它们两端的电压为伏；使用的用电器减少，电路的总电阻（选填“变大”“不变”或“变小”）。

某实验小组设计了一种测定风力的装置，可测量水平向左的风力。其原理如图所示，质量 的小球用一根轻质细丝 悬于 点，其中OA段为绝缘丝， 段为导体， 为一根水平放置粗细均匀的电阻丝，其电阻随长度均匀变化，它与细金属丝始终保持良好接触且无摩擦， ，已知 ，且 ，悬挂点 与电阻丝 端的距离为 且 。无风时细金属丝自然下垂，与电阻丝在 点接触，电源电压 保持不变。在A点和 点之间用足够长的导线接入电压表（量程为 ），以显示风力的大小，导线对悬线无作用力。（细金属丝的电阻不计）则：

如图所示的电路中，已知定值电阻 ， ， 当开关 接到位置1闭合 时，电压表的示数为1.0V；当开关 接到位置2闭合 时，则电压表的示数可能为（   ）

如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L₁两端的电压为V；通过灯L₁的电流（大于/小于/等于）通过灯L₂的电流。若断开开关，电压表示数 （变大/变小/不变）。

如图，当开关S₁、S₂闭合时，电压表的读数为3V，当开关S₂闭合，S₁断开时，电压表的读数为1.2V，那么当S₁和S₂均断开时，小灯泡L₁和L₂两端电压分别为（    ）

下列关于导体电阻的说法中，正确的是（   ）

一盏标有“6V3W”字样的小灯泡，接入电压为18V的电路中，若要使灯泡正常发光，则需要串联一个阻值为Ω的电阻，该电阻通电10s产生的热量为J。

图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R₀是定值电阻，传感器 R₁的电阻随雾霾浓度的增大而减小。当雾霾浓度增大时，下列说法正确的是（   ）

如图甲所示是某款电热水龙头，即开即热、冷热兼用，图乙是它的原理电路图，R₁、R₂均为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换。已知R₁=44Ω，不考虑温度对电阻丝阻值的影响，请计算下列问题：

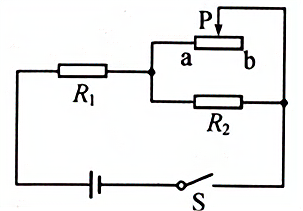

某电路如图所示，电源电压不变，R₁＞R₂ ． 闭合开关S，将滑动变阻器的滑片P从a端滑到b端，则（   ）

实际的电源都有一定的电阻，如干电池，我们可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示。现将一实际电源与两个定值电阻组成如图乙所示的电路，其中R₁为3Ω，R₂为6Ω.当闭合S₁、断开S₂时，电流表示数为0.8A；当闭合S₂、断开S₁时，电流表示数为0.5A．求：

如图甲所示，电源两端电压恒为3V，开关S闭合，当滑动变阻器的滑片P移动到某一位置时，电压表的示数1.8V，电流表的示数如图乙所示。

随着科技创新教育在全市广泛开展，有些学校已配置了如图甲所示的3D打印笔。3D打印笔通过加热，挤出热熔的塑胶，然后在空气中迅速冷却，最后固化成稳定的形状。此打印笔有快慢两挡，其内部简化电路如图乙所示，将该3D打印笔单独接人装有如图丙所示电能表的家庭电路中正常工作。快挡打印2min，电能表指示灯闪烁8次，刚好将15g的塑胶从20℃加热到260℃。已知该3D打印笔慢挡打印功率为22W，R₁、R₂是用于发热的定值电阻，塑胶的比热容为2×10³J/（kg·℃）。求：

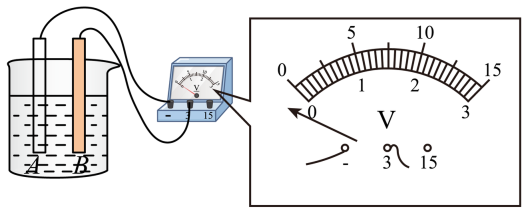

如图所示，将两片不同的金属片 A、B浸在盐水中，这就是一个电池。把金属片 A、B分别用导线连接到电压表接线柱上，电压表的指针发生如图所示的偏转，出现这种情况的原因是，所以我们判读金属片A是极。
