电压电阻及欧姆定律知识点题库

如图所示，电源电压保持不变，当开关S接a时，电流表A₁上的示数与A₂上的示数之比为2：3，当开关S接b时，电流表A₁上的示数与A₂上的示数之比为3：4，则电阻R₂与R₃阻值之比为

如图是某同学自制电子秤的原理图，电源电压为12V，R₀是阻值为10Ω的定值电阻，压力表为0～15V的电压表，R是压敏电阻，其阻值与所受压力大小关系如表。该电路中的最小电流是A（忽略踏板，直杆ABO及压杆的重力）；若压杆对R的压力为200N，此时R的阻值为 Ω。当踏板上的压力增大时，通过R的电流，压力表的示数（后两空填“减小”或“增大”）。

图片_x0020_100017

压力F/N	0	50	100	150	…	450
电阻R/Ω	30	27	24	21	…	3

如图所示，电源电压保持不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）

图片_x0020_1893974871

A . 电流表示数逐渐变小 B . 滑动变阻器两端的电压逐渐变大 C . 电压表示数逐渐变大 D . 电压表示数与电流表示数的比值不断变大

小明在实验室里将废旧白炽灯泡中的钨丝小心取出，接入如图所示电路中。闭合开关后用酒精灯给钨丝加热，观察电流表示数和小灯泡的亮度，发现电流表示数（选填“变大”“变小”或“不变”），小灯泡的亮度（选填“变亮”“变暗”或“不变”），说明钨丝温度升高时，它的电阻会（选填“变大”“变小”或“不变”）。

图片_x0020_100029

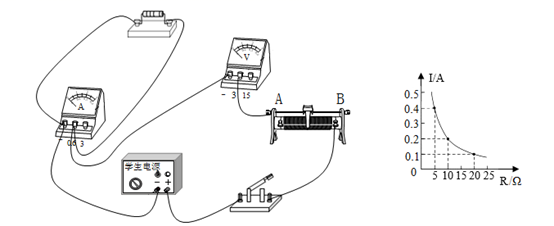

现有下列器材：学生电源（6V），电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、定值电阻（5Ω、10Ω、20Ω、25Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。

（1）如图所示，有一组同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；
（2）正确连接电路后进行实验，依次接入四个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数。利用描点法，得到如图所示的电流随电阻R变化的图像，由图像可以得出结论：；
（3）上述实验中，小明用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，应该向（选填“A”或“B”）端移动滑片，使电压表示数为V时，读出电流表的示数；
（4）小明同学在实验室借了甲：“10Ω；1.5A”、乙：“20Ω；1.2A”、丙：“50Ω；1A”三个滑动变阻器，你认为他完成上述实验所使用的滑动变阻器是：（选填“甲”或“乙”、“丙”）理由是；
（5）实验完毕，小明又用一节干电池和已知电阻R₀ ，设计了如图所示的电路测出了未知电阻R_x的阻值。请你补全如下步骤：

①先闭合开关S₁ ，读出电压表的示数为U₁；

②再闭合开关S₂ ，读出电压表的示数为U₂；

③R_x的表达式是。

图示电路中，电源电压不变，R为滑动变阻器，L为小灯泡（假设灯丝电阻不变)。闭合开关S，滑动变阻器的滑片P从b端向a端滑动过程中（　　）

A . 电流表示数变小，小灯泡变暗 B . 电压表示数变大，小灯泡变亮 C . 电压表示数与电流表示数的比值变小，小灯泡变亮 D . 电压表示数与电流表示数的比值不变，小灯泡变亮

在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图， $\text{[math]}$ 是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（）

A . 体温越高，R的阻值越大 B . 体温越高，电压表的示数越大 C . 体温越低，R两端的电压越小 D . 体温越低，通过 $\text{[math]}$ 的电流越大

如图所示，电源电压恒为6V，电流表量程为 $\text{[math]}$ ，电压表量程为 $\text{[math]}$ ，定值电阻 $\text{[math]}$ 的阻值为10Ω，滑动变阻器 $\text{[math]}$ 的规格为“ $\text{[math]}$ ”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（）

A . 电路消耗的最大总功率为3W B . 电流表示数的变化范围为 $\text{[math]}$ C . 滑动变阻器 $\text{[math]}$ 接入电路的最小阻值为2Ω D . 电阻 $\text{[math]}$ 消耗的最大功率为0.9W

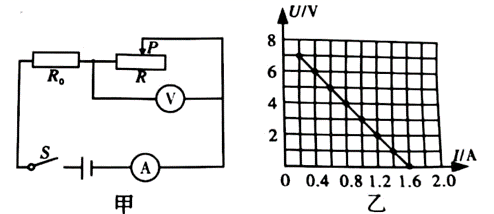

如甲图所示的电路中，电源电压为8V恒定不变，R₀为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断错误的是( )

A . R₀的阻值是5Ω B . 电路的最大总功率12.8W C . R₀的最小功率是1.6W D . 滑动变阻器最大阻值是35Ω

如图是一个简易身高测量仪的工作电路示意图。电源电压6V保持不变，电压表的量程为“0～3V”， $\text{[math]}$ ，R₂是一根长为80cm的均匀电阻丝（规格为 $\text{[math]}$ ，A、B为R₂的两个端点），滑片P可在竖直放置的R₂上滑动，被测者身高不同电压表示数也会不同，在电压表的刻度上标注相应的身高值，改装完成后，便可测量身高。下列说法正确的是（）

A . 正常工作时，被测者的身高越矮，电路中的电流越小 B . 正常工作时，被测者的身高越高，电压表的示数越大 C . 为保证电压表不超量程，滑片P与B端之间的距离最大为70cm D . 如果用量程为“0～0.6A”的电流表替代电压表，身高的测量范围会变大

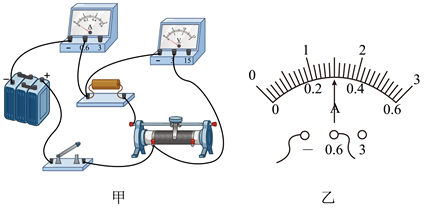

现有两节新的干电池、电压表、电流表、滑动变阻器、定值电阻R、开关、导线，利用给定器材连接成如图甲所示“伏安法测电阻”的电路。

（1）请画出图甲所示的实物图对应的电路图；
（2）为了保护电路，实验前滑动变阻器的滑片应置于端（选填“A”或“B”）；
（3）闭合开关，无论怎样移动滑片P发现电流表始终无示数，电压表有示数，其原因可能是（写出一种原因即可）；
（4）排除故障后，当电压表示数为2.7V时，电流表示数如图乙所示，则通过R的电流大小为A，它的阻值是Ω。

如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联，则下列说法正确的是( )

A . 甲是电流表，乙是电压表 B . 甲、乙都是电压表 C . 甲是电压表，乙是电流表 D . 甲、乙都是电流表

小于、小明两个实验小组在探究电流与电压、电阻的关系。可供使用的实验器材有：电源（电压为6V，保持不变），电流表、电压表、开关各一个，阻值不同的定值电阻四个（5Ω、10Ω、15Ω、20Ω），两只滑动变阻器（规格分别为“20Ω　2A”“50Ω 1 A”），导线若干。

（1）小于实验小组探究电流与电压的关系。
如图甲所示是同组的小阳连接的实验电路，组长小于在检查时发现有一根导线连接错了。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线。
（2）排除故障后，进行实验得到的数据如表所示，由此可得到的实验结论是：电阻一定时，。

电压U/V

1.0

1.5

3.0

电流I/A

0.2

0.3

0.6
（3）某次实验中，调节滑动变阻器滑片到某位置时，电流表示数如图乙所示，结合表中数据可知，电阻的阻值是Ω。
（4）小明实验小组探究电流与电阻的关系。
小明连接了与小于组相同的正确电路，将5Ω的电阻连入电路中，闭合开关，移动滑动变阻器的滑片，使电压表的示数为1.5V，记下此时电流表的示数I₁ ，此时滑动变阻器接入电路的阻值为Ω。
（5）将5Ω电阻换成10Ω电阻后，闭合开关，此时滑片应向（选填“左”或“右”）端移动，同时要观察电压表示数。
（6）小明将实验得到的数据填入表中，分析实验数据，得出的结论是：电压一定时，。

实验次数

1

2

3

电阻R/Ω

5

10

15

电流I/A

0.3

0.15

0.1

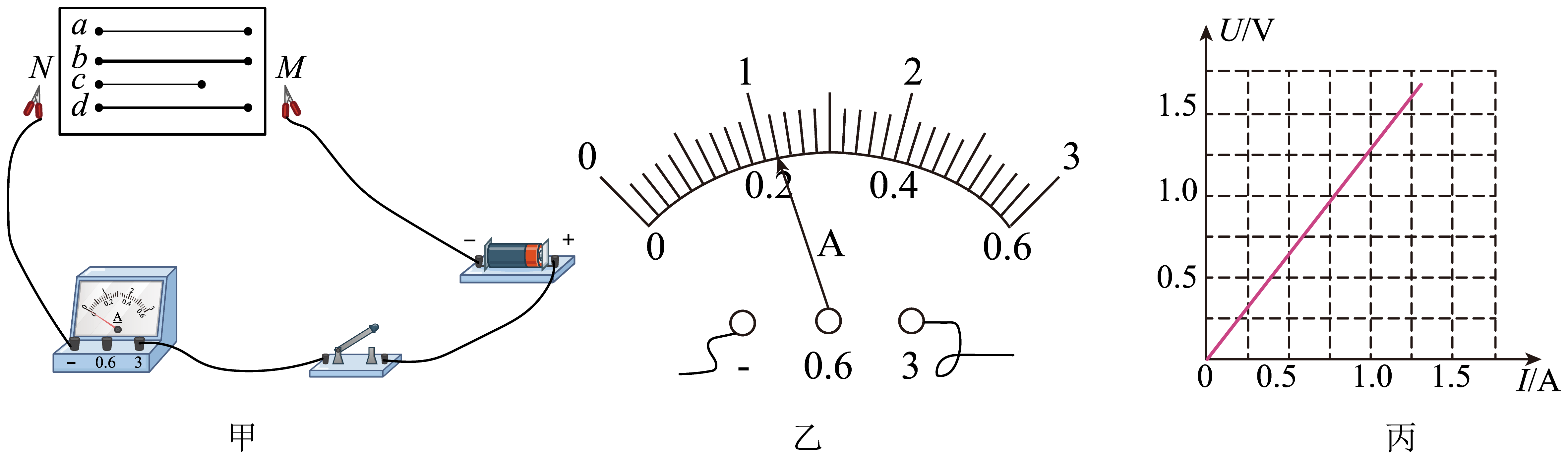

（实验名称）探究“电阻的大小与哪些因素有关”

（进行实验并收集证据）

如图甲所示，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细（横截面积）不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同。

（1）实验中电流表的示数越大，对应的导线电阻越；
（2）将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为A；
（3）依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：
导线代号
a
b
c
d
电流表的示数
－
1.3A
2.2A
2.7A
（分析与讨论）
①选导线a、b比较是为了探究导线电阻的大小与的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是（填写导线代号）；
②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越，横截面积越，电阻越大；
③（实验拓展）若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个电压表和一个变阻器，连好电路后，经多次测量，绘得导线a的U－I图像如图丙所示，则其电阻为Ω。

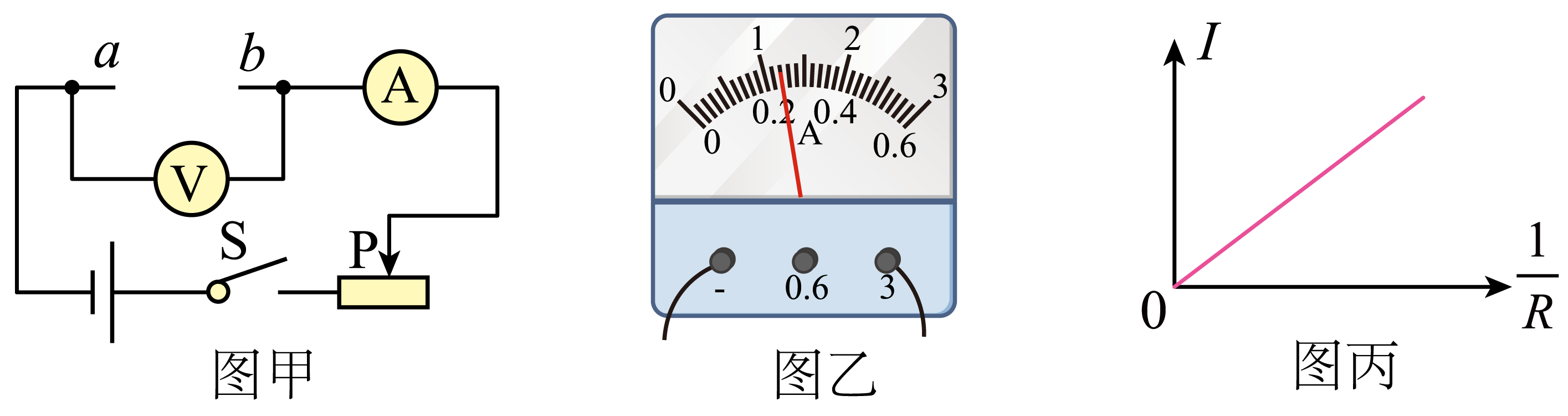

在“探究通过导体的电流与电阻的关系”实验中，小明采用的电路如图甲所示，实验中，他始终保持定值电阻R两端的电压为6V不变．实验中所用的部分器材如下：电源（电压恒为9V），电流表（0~0.6A），电压表（0~15V），15Ω、20Ω、25Ω、30Ω和50Ω的定值电阻各一只，滑动变阻器（20Ω，1A）。

（1）小明将20Ω的定值电阻接入a、b之间进行实验，在闭合开关前，应将滑片P置于图中滑动变阻器的最端；
（2）闭合开关后，小明发现无论怎样调节滑动变阻器，电流表示数始终为零，电压表示数始终为9V，已知导线和各处的连接完好．由此推断，电路中（填写器材名）发生了（选填“短路”或“断路”）故障。
（3）小明将某定值电阻接入a、b之间进行实验，闭合开关，调节滑动变阻器，使电压表示数为6V，此时电流表的示数如图乙所示，则示数为A；
（4）当小明将50Ω定值电阻接入a、b之间进行实验时，你推测将出现的一个不能达到实验目的实验现象是，其原因是；
（5）小明根据实验数据画出图丙所示图象，依此你得出的结论是：在电压一定时，通过电阻R的电流与它的阻值成；
（6）若用电阻箱替换定值电阻接在a、b之间，其它实验条件不变，为完成上述实验，电阻箱的阻值调节范围是。

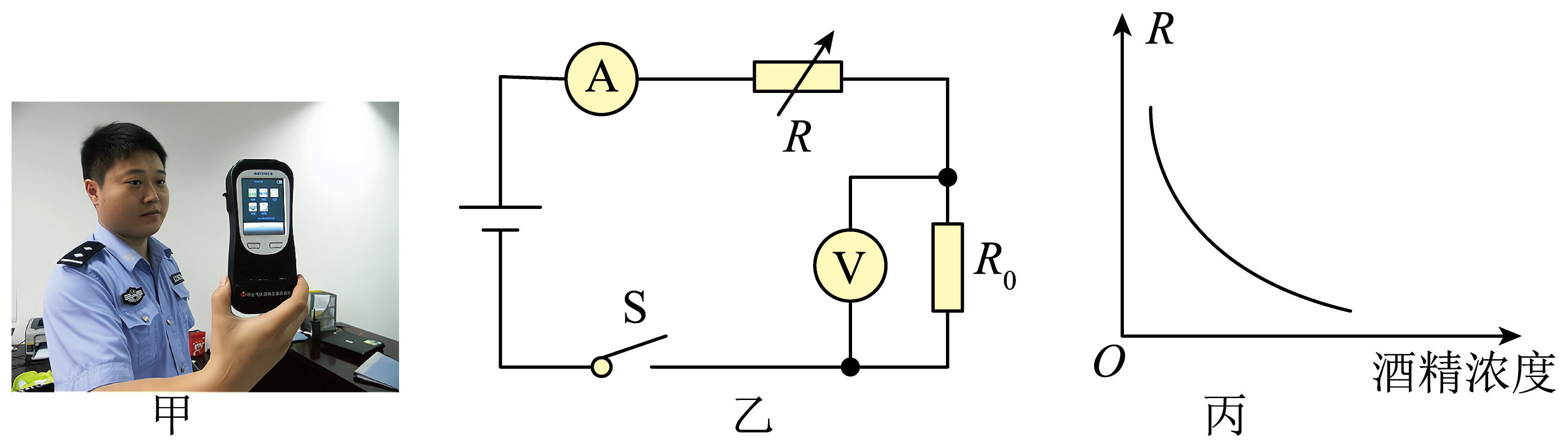

我国刑法规定，从2011年5月1日起，驾驶员醉酒后驾车要负刑事责任。为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图乙所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R₀为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图丙所示。当接通电源时，酒精浓度越大，电阻R越，电流越，这时电压表和电流表的比值（填“变大”、“变小”或“不变”）。

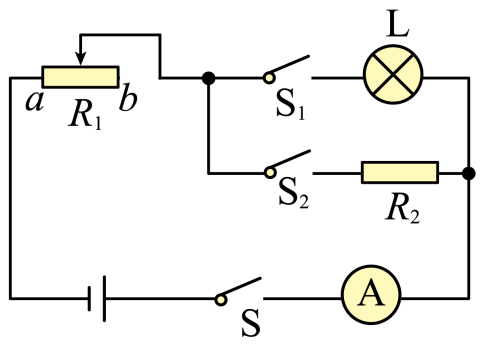

如图所示，电源电压保持不变，小灯泡L标有“6V　3W”，不考虑灯丝电阻的变化，滑动变阻器R₁的阻值变化范围为0~30Ω，定值电阻R₂的阻值为60Ω。

（1）求小灯泡L的电阻值；
（2）当S、S₁和S₂都闭合，滑动变阻器的滑片滑到a端时，小灯泡刚好正常发光，此时电流表的示数为多少；
（3）求电路工作时消耗的最小电功率。

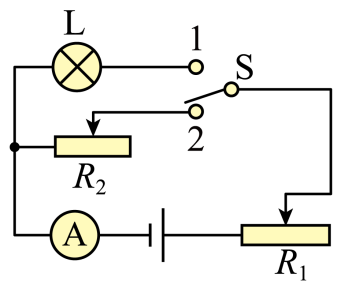

某同学设计了如图所示的电路测量小灯泡的额定功率。单刀双掷开关与1接触时，移动R₁的滑片，使灯泡正常发光，此时电流表的示数为I₀；然后将开关与2接触，保持R₁的滑片位置不动，移动R₂的滑片，使电流表的示数为I₀；保持的滑片位置不动，将另一个滑动变阻器的滑片移到最左端，电流表的示数为I₁；再将此滑动变阻器的滑片移到最右端，电流表的示数为I₂。已知电源电压不变，滑动变阻器R₁的最大阻值为R，则小灯泡额定功率P_额=（用I₀、I₁、I₂、R表示）。

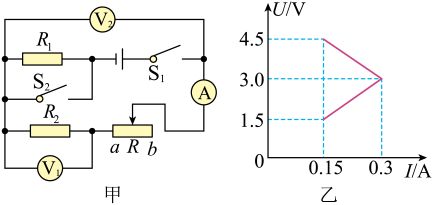

如图甲所示电路，电源电压保持不变，R₁、R₂为定值电阻，R为滑动变阻器。闭合开关S₁ ，断开开关S₂ ，将R的滑片从b端移到a端过程中，两个电压表示数与电流表示数关系如图乙所示。下列说法正确的是（）

A . 电源电压为4.5V B . 滑动变阻器的最大阻值为20Ω C . R₁的最小电功率为0.225W D . 闭合开关S₁、S₂ ，通电10s整个电路最多产生热量为36J

如图所示的电路，电源电压保持不变。闭合开关S，将滑动变阻器的滑片向右移动。下列说法正确的是（）

A . 小灯泡变亮 B . 电压表V₁的示数变大 C . 电压表V₂与电流表A₂示数的乘积变小 D . 电压表V₁与电流表A₁示数之比不变

电压U/V	1.0	1.5	3.0
电流I/A	0.2	0.3	0.6

实验次数	1	2	3
电阻R/Ω	5	10	15
电流I/A	0.3	0.15	0.1

导线代号	a	b	c	d
电流表的示数	－	1.3A	2.2A	2.7A
