3 电感和电容对交变电流的影响知识点题库

如图，在收音机线路中，经天线接收下来的电信号既有高频成分又有低频成分，经放大后送给下一级，需要把低频成分和高频成分分开，只让低频成分输入给下一级，我们采用了如图所示的装置电路，其中代号a、b应选择的元件是（）

A . a是电容较大的电容器，b是低频扼流圈 B . a是电容较大的电容器，b是高频扼流圈 C . a是电容较小的电容器，b是低频扼流圈 D . a是电容较小的电容器，b是高频扼流圈

如图所示电路中，电源电动势为E ，线圈L的电阻不计．以下判断不正确的是( )

A . 闭合S稳定后，电容器两端电压为E B . 闭合S稳定后，电容器的a极板不带电 C . 断开S后的很短时间里，电容器的a极板将带正电 D . 断开S后的很短时间里，电容器的a极板将带负电

如图所示，当交流电源的电压为220V，频率为50Hz时，三只灯泡L₁、L₂、L₃亮度相同．若保持交流电源的电压不变，只将其频率改变为60Hz，则（）

A . L₁、L₂、L₃亮度都比原来亮 B . 只有L₁的亮度比原来亮 C . 只有L₂的亮度比原来亮 D . 只有L₃的亮度比原来亮

如图所示，L是一个带铁芯的电感线圈，R为纯电阻，两条支路的直流电阻相等．A₁和A₂是完全相同的两个双偏电流表，当电流从“+”接线柱流入电流表时指针向右偏，反之向左偏．在开关K合上到电路稳定前，电流表A₁的偏角电流表A₂的偏角，A₁指针向偏，A₂指针向偏；电路稳定后，再断开开关K，在断开K后的短时间内，A₁的偏角 A₂的偏角，A₁指针向偏，A₂指针向偏．（选填“左”、“右”、“大于”、“等于”或“小于”）

如图所示甲、乙电路，电阻R和自感线圈L的电阻都很小.接通S,使电路达到稳定，灯泡A发光，则( )

A . 在电路甲中，断开S，A将渐渐变暗 B . 在电路甲中，断开S，A将先变得更亮，然后渐渐变暗 C . 在电路乙中，断开S，A将先变得更亮，然后渐渐变暗 D . 在电路乙中，断开S，A将渐渐变暗

如图所示的电路，开关原先闭合，电路处于稳定状态，在某一时刻突然断开开关S，则通过电阻R₁中的电流I随时间变化的图线可能是下图中的（）

A .

B .

C .

D .

一矩形线圈在匀强磁场中绕垂直于磁场的轴线匀速转动时产生正弦式交变电流，其电动势的变化规律如图甲中的线a所示，用此线圈给图乙中电路供电，发现三个完全相同的灯炮亮度均相同。当调整线圈转速后，电动势的变化规律如图甲中的线b所示，以下说法正确的是（）

A . t＝0时刻，线圈平面恰好与磁场方向平行 B . 图线b电动势的瞬时值表达式为 e＝40 sin( $\text{[math]}$ )V C . 线圈先后两次转速之比为2∶3 D . 转速调整后，三个灯泡的亮度仍然相同

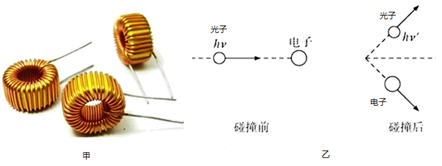

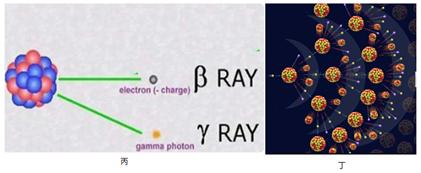

如图是涉及不同物理知识的四幅图，下列说法正确的是 $\text{[math]}$ $\text{[math]}$

A . 图甲中，低频扼流圈的作用是“通高频阻低频” B . 图乙中，康普顿效应说明了光子具有波动性 C . 图丙中，发生 $\text{[math]}$ 衰变时粒子在原子核中产生的方程为 $\text{[math]}$ D . 图丁中，铀块的大小是图中链式反应能否进行的重要因素

如图所示电路中，A、B为两个相同灯泡，L为自感系数较大、电阻可忽略不计的电感线圈，C为电容较大的电容器，下列说法中正确的有（）

A . 接通开关S，A立即变亮，最后A，B一样亮 B . 接通开关S，B逐渐变亮，最后A，B一样亮 C . 断开开关S，A，B都立刻熄灭 D . 断开开关S，A立刻熄灭，B逐渐熄灭

如图所示的电路中，A₁和A₂是完全相同的灯泡，线圈L的电阻可以忽略。下列说法中正确的是（）

图片_x0020_100008

A . 合上开关S接通电路时，A₂先亮，A₁后亮，最后一样亮 B . 合上开关S接通电路时，A₁和A₂始终一样亮 C . 断开开关S切断电路时，A₂立刻熄灭，A₁过一会才熄灭 D . 断开开关S切断电路时，A₁会闪亮一下再熄灭

如图所示，理想变压器原、副线圈的匝数比 $\text{[math]}$ ，原线圈 $\text{[math]}$ 两端与宽度 $\text{[math]}$ 的光滑平行金属轨道连接，轨道平面水平，磁感应强度 $\text{[math]}$ 的匀强磁场垂直于轨道平面向下。一根金属杆以 $\text{[math]}$ 的速度在轨道上往复运动，并始终与导轨保持良好接触。副线圈 $\text{[math]}$ 两端连接的电路如图，三个灯泡的电阻均为 $\text{[math]}$ ， $\text{[math]}$ 是直流电阻不计的理想线圈， $\text{[math]}$ 是电容器。下列说法正确的是（）

图片_x0020_100006

A . 三个灯泡中 $\text{[math]}$ 最亮， $\text{[math]}$ 最暗 B . 副线圈中电流的频率为 $\text{[math]}$ C . 灯泡 $\text{[math]}$ 的功率为 $\text{[math]}$ D . 若导体棒的运动周期变为 $\text{[math]}$ ，则灯泡 $\text{[math]}$ 变亮， $\text{[math]}$ 变暗

某同学按照如图所示的电路做断电自感实验。其中带铁芯的线圈L的电阻小于灯泡A的电阻。实验时，他先闭合开关S，待灯泡 A 稳定发光后，断开开关。在断开开关S的瞬间，下列说法中正确的是（）

图片_x0020_100010

A . 小灯泡 A 会立即熄灭 B . 流过小灯泡A 的电流方向向右 C . 流过线圈L的电流方向向左 D . 小灯泡A闪亮一下，然后缓慢熄灭

如图所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流，L是一个25mH的高频扼流圈，C是一个100PF的电容器，R是负载电阻，下列说法不正确的是（）

A . L的作用是“通低频，阻高频” B . C的作用是“通低频，阻高频” C . C的作用是“通高频，阻低频” D . 通过R的电流中，低频电流所占的百分比远远大于高频交流

在如图所示的电路中，若仅减小交变电流的频率，3盏电灯亮度的变化是（）

图片_x0020_1742769065

A . L₁将变亮 B . L₂将变暗 C . L₃将变暗 D . L₁、L₂、L₃将都变亮

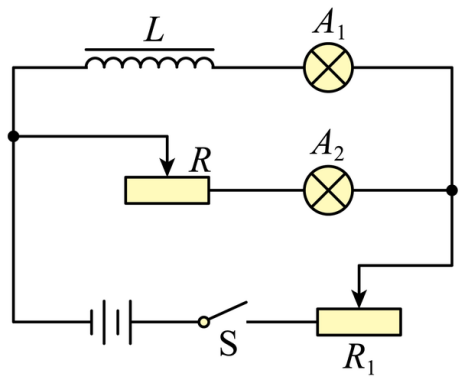

在学习了自感的知识以后，高二年级的某物理兴趣小组的同学在学校的探究实验室用以下的器材进行了探究：直流电阻可以不计线圈L，规格相同的灯泡 $\text{[math]}$ 和 $\text{[math]}$ ，规格为3V、20欧的滑动变阻器 $\text{[math]}$ 他们按图连接好实验电路图，滑动变阻器的滑片移到移到中间。

当开关S闭合时，他们可以观察到的实验现象是：（填选项前的字母）；

A．灯 $\text{[math]}$ 比 $\text{[math]}$ 先亮起来，最终 $\text{[math]}$ 比 $\text{[math]}$ 亮

B． $\text{[math]}$ 比灯 $\text{[math]}$ 先亮起来，最终 $\text{[math]}$ 比 $\text{[math]}$ 亮

C．两灯同时亮

当S断开时，他们观察到的实验现象是（填选项前的字母）。

A．两灯立即同时熄灭

B． $\text{[math]}$ 先闪亮一下，然后两灯一起慢慢熄灭

C． $\text{[math]}$ 先熄灭，A₁慢慢熄灭

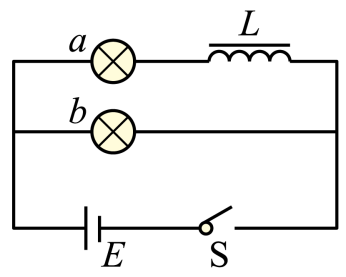

在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关。关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（）

A . 合上开关，a先亮，b后亮；断开开关，a、b同时熄灭 B . 合上开关，b先亮，a后亮；断开开关，a、b同时熄灭 C . 合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭 D . 合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭

如图所示，电路中电感线圈L的自感系数足够大，且其直流电阻与定值电阻R的阻值相等。闭合开关S，待电路达到稳定后，灯泡正常发光，两个支路中电流分别为 $\text{[math]}$ 和 $\text{[math]}$ 。下列说法正确的是（）

A . 闭合开关S至电路达到稳定的过程中，灯泡中电流逐渐减小至 $\text{[math]}$ B . 闭合开关S，待电路达到稳定后，两支路中的电流 $\text{[math]}$ C . 断开开关S，灯泡中电流由 $\text{[math]}$ 逐渐减小至零 D . 断开开关S，灯泡中电流由 $\text{[math]}$ 逐渐减小至零

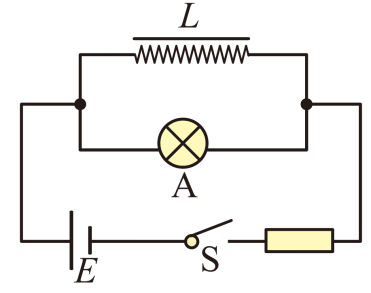

如图为研究自感现象的实验电路图，其中自感线圈直流电阻很小可忽略不计。下列可能出现的实验现象是（）

A . 闭合开关，灯泡缓缓亮起来 B . 闭合开关，灯泡立即亮起来，且亮度一直保持不变 C . 断开开关，灯泡立即熄灭 D . 断开开关，灯泡闪亮一下，然后熄灭

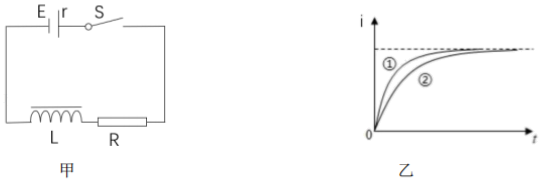

如图甲所示的电路中，R表示电阻，L表示线圈的自感系数。改变电路中元件的参数，使i－t曲线图乙中的①改变为②。则元件参数变化的情况是（）

A . L增大，R不变 B . L减小，R不变 C . L不变，R增大 D . L不变，R减小

如图所示，灯泡 $\text{[math]}$ 、 $\text{[math]}$ 的规格完全相同，线圈L的电阻不计，下列说法中正确的是（）

A . 当闭合开关S时， $\text{[math]}$ 立即亮， $\text{[math]}$ 逐渐变亮，最后两灯一样亮 B . 当闭合开关S时， $\text{[math]}$ 和 $\text{[math]}$ 始终一样亮 C . 当断开开关S时，两灯都立即熄灭 D . 当断开开关S时， $\text{[math]}$ 立即熄灭、 $\text{[math]}$ 过一会儿才熄灭
