3 电感和电容对交变电流的影响知识点题库

关于电阻、电感、电容对电流作用的说法正确的是( )

A . 电阻对直流电和交流电的阻碍作用相同 B . 电感对直流电和交流电均有阻碍作用 C . 电容器两极板间是绝缘的，故电容支路上没有电流通过 D . 交变电流的频率增加时，电阻、电感、电容的变化情况相同

如图所示，三个灯泡是相同的，而且耐压足够，电源内阻忽略．当S接A时，三个灯亮度相同，那S接B时，下列说法正确的是（）

A . 三个灯亮度相同 B . 甲灯最亮，丙灯不亮 C . 甲灯和乙灯亮度相同，丙灯不亮 D . 乙灯比甲灯亮，丙灯不亮

如图所示，A、B、C为三个相同的灯泡（设其电阻值保持不变），a、b、c为与之串联的三个常用元件，如：电感线圈、电容器或电阻．E₁为稳恒直流电源，E₂为正弦交流电源．当开关S接“1”时，A、B两灯均正常发光，C灯不亮；当开关S接“2”时，A灯仍正常发光，B灯变暗，C灯正常发光．由此可知（）

A . a元件是电阻 B . b元件是电感线圈 C . c元件是电容器 D . 由于电源e₂的电动势E₂与E₁的大小关系未知，无法判断b、c各是什么元件

在频率为f的交变电流电路中，如图所示，当开关S依次分别接通R、C、L所在的支路，这时通过各支路的电流有效值相等．若将交变电流的频率提高到2f，维持其他条件不变，则下列几种情况正确的是（）

A . 通过R的电流有效值不变 B . 通过C的电流有效值变大 C . 通过L的电流有效值变小 D . 流过R，C，L的电流有效值都不变

如图所示，三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联，再将三者并联，接在220V，100Hz的交变电源两端，三只灯泡亮度相同．如果将电源改为220V，60Hz的交变电源，则（）

A . 三只灯泡亮度不变 B . a不变，b变暗，c变亮 C . a亮度不变，b变亮，c变暗 D . 三只灯泡都将变亮

如图所示电路 $\text{[math]}$ 、 $\text{[math]}$ 中，电阻R和自感线圈L的电阻值都是很小 $\text{[math]}$ 接通S，使电路达到稳定，灯泡A发光 $\text{[math]}$ $\text{[math]}$

A . 在电路 $\text{[math]}$ 中，闭合S，A立刻变亮 B . 在电路 $\text{[math]}$ 中，断开S，A将先变得更亮，然后渐渐变暗 C . 在电路 $\text{[math]}$ 中，断开S，A将渐渐变暗 D . 在电路 $\text{[math]}$ 中，断开S，A将先变得更亮，然后渐渐变暗

如图所示，三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联，再将三者并联，接在220 V，50 Hz的交变电压两端，三只灯泡亮度相同。若只将交变电压的频率改为60 Hz，则（）

图片_x0020_1916693902

A . 三只灯泡亮度不变 B . 三只灯泡都将变亮 C . a亮度不变，b变亮，c变暗 D . a亮度不变，b变暗，c变亮

交变电流的有效值是根据电流的来决定的，对于正弦式交流，它的有效值是其峰值的倍。若把电容器接在交流电路中，则它能起到和作用。

如图所示，三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联，再将三者并联，接在220V、50Hz的交变电压两端，三只灯泡亮度相同。若接在220V、40Hz的交变电压两端，则（）

图片_x0020_457018139

A . 三只灯泡亮度都不变 B . 三只灯泡都将变亮 C . a亮度不变，b变亮，c变暗 D . a亮度不变，b变暗，c变亮

如图所示，a、b、c为三只完全相同的灯泡，L为直流电阻不计的自感系数很大的纯电感线圈，电源内阻不计。下列判断正确的是（）

图片_x0020_100010

A . S闭合的瞬间，a、b、c三灯亮度相同 B . S闭合足够长时间后，a、b、c三灯亮度相同 C . S断开的瞬间，a、c两灯立即熄灭 D . S断开后，b灯先突然闪亮后再逐渐变暗熄灭

物理课上，老师做了一个奇妙的“自感现象”实验。按图连接电路，闭合开关S，电路稳定后小灯泡A正常发光，此时通过线圈L的电流为I₁ ，通过小灯泡A的电流为I₂。断开开关S，同学们发现小灯泡A闪亮一下再熄灭。电源内阻不可忽略，下列说法中正确的是（）

图片_x0020_100002

A . 闭合开关S时，A立即发光并且亮度逐渐增强直到正常发光 B . 闭合开关S时，A立即发光并且亮度逐渐减弱直到正常发光 C . I₁>I₂ D . I₁<I₂

在LC振荡电路中，用以下的哪种办法可以使振荡频率增大一倍（）

A . 自感L和电容C都增大一倍 B . 自感L增大一倍，电容C减小半 C . 自感L减小一半，电容C增大一倍 D . 自感L和电容C都减小一半

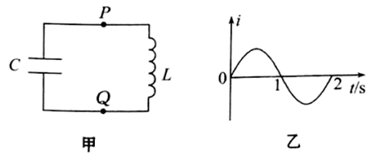

图甲中通过 $\text{[math]}$ 点电流（向右为正）的变化规律如图乙所示，则（）

图片_x0020_100013

A . $\text{[math]}$ 间，电容器 $\text{[math]}$ 正在充电 B . $\text{[math]}$ 间，电容器 $\text{[math]}$ 上极板带正电 C . $\text{[math]}$ 内， $\text{[math]}$ 点的电势比 $\text{[math]}$ 点的电势高 D . $\text{[math]}$ 内，磁场能转化为电场能

如图所示，线圈L的电阻值与电阻R的阻值相等，两个灯泡A₁和A₂规格相同。下列说法正确的是（）

A . 在闭合开关K瞬间，A₂比A₁先亮 B . 在闭合开关K瞬间，A₁比A₂先亮 C . 闭合开关K后，A₂亮一小段时间后会慢慢熄灭 D . 闭合开关K后，最终A₂与A₁一样亮

在交流电路中，如果电源电动势的最大值不变，频率可以改变，在如图所示电路的a、b两点间逐次将图中的电路元件（1）、（2）、（3）单独接入，当使交流电源的频率增大时，可以观察到下列论述的哪种情况（）

图片_x0020_1775702561

A . A₁的读数不变，A₂的读数增大，A₃的读数减小 B . A₁的读数减小，A₂的读数不变，A₃的读数增大 C . A₁的读数增大，A₂的读数不变，A₃的读数减小 D . A₁、A₂、A₃的读数均不变

如图所示，A、B是两个完全相同的灯泡，L是电阻为零的纯电感，且自感系数很大。C是电容较大且不漏电的电容器，下列判断正确的是（）

A . S闭合时A灯，亮后逐渐熄灭，B灯逐渐变亮 B . S闭合时，A灯、B灯同时亮，然后A灯变暗，B灯变得更亮 C . S闭合，电路稳定后，S断开时，A灯突然亮一下，然后熄灭，B灯立即熄灭 D . S闭合，电路稳定后，S断开时，A灯突然亮一下，然后熄灭，B灯逐渐熄灭

如图所示，L是自感系数很大的线圈，其自身电阻几乎为0。A和B是两个相同的小灯泡。下列说法正确的是（）

A . 开关S由断开变为闭合瞬间，A，B灯泡同时变亮 B . 开关S闭合后，A，B灯泡亮度差不多 C . 开关S由闭合变为断开瞬间，A，B都闪一下变暗 D . 开关S由闭合变为断开瞬间，B闪一下变暗，A立即变暗

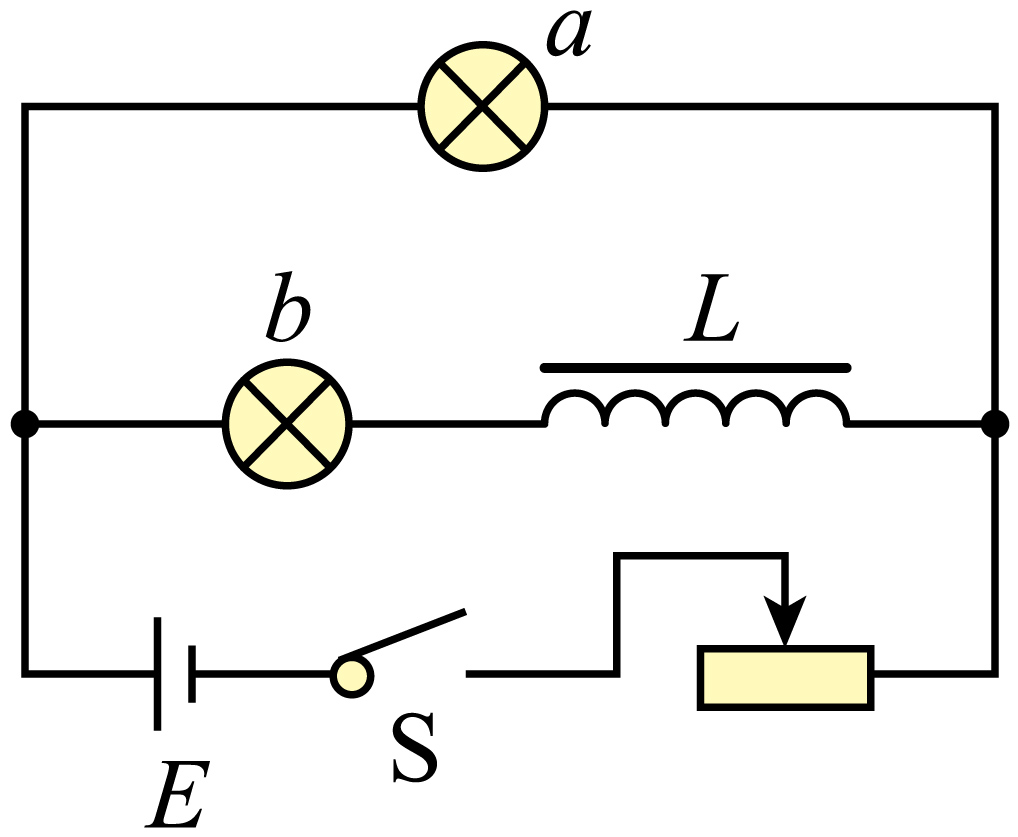

如图所示的电路中，a、b是两个完全相同的灯泡，L为自感线圈（直流电阻不计），E为电源，S为开关。下列说法正确的是（）

A . 闭合开关，a、b同时亮 B . 闭合开关，a先亮，b后亮 C . 断开开关，a先熄灭，b闪亮后熄灭 D . 断开开关，b先熄灭，a闪亮后熄灭

在如图所示的电路中，灯泡A₁和A₂的规格相同，L为自感系数较大的线圈，其直流电阻为RL。周同学先闭合开关S，调节滑动变阻器R、R₁ ，使A₁和A₂都正常发光，然后断开开关S。吴同学在周同学走后，接通该电路继续实验，就吴同学观察的实验现象，下列说法正确的是（）

A . 闭合开关S后，灯泡A₁、A₂逐渐亮起来 B . 闭合开关S后，灯泡A₁逐渐亮起来，灯泡A₂立即亮起 C . 闭合开关S待电路稳定后断开开关S，灯泡A₁立即熄灭，灯泡A₂逐渐熄灭 D . 闭合开关S待电路稳定后断开开关S，灯泡A₁、A₂逐渐熄灭

如图所示，若此时 $\text{[math]}$ 振荡电路中磁场正在减弱，则（）

A . 回路中电流正在增大 B . 电容器的带电量正在增大 C . 电容器两极板间场强正在增大 D . 电容器上极板带正电
