3 电感和电容对交变电流的影响知识点题库

如图所示，三只完全相同的小灯泡1、2、3分别与三种不同的电学元件a、b、c相连，接在交流电源上。现使交流电频率增大，发现各灯的亮度变化情况是：灯1变暗，灯2变亮，灯3不变。则a、b、c三种元件可能是（）

A . a为电阻，b为电容器，c为电感线圈 B . a为电阻，b为电感线圈，c为电容器 C . a为电容器，b为电感线圈，c为电阻 D . a为电感线圈，b为电容器，c为电阻

如图所示，三只完全相同的灯泡a、b、c分别与盒子Ⅰ、Ⅱ、Ⅲ中的三种元件串联，再将三者并联，接在正弦交变电路中，三只灯泡亮度相同．若保持电路两端电压有效值不变，将交变电流的频率增大，观察到灯a变暗、灯b变亮、灯c亮度不变．则三个盒子中的元件可能是（）

A . Ⅰ为电阻，Ⅱ为电容器，Ⅲ为电感器 B . Ⅰ为电感器，Ⅱ为电阻，Ⅲ为电容器 C . Ⅰ为电感器，Ⅱ为电容器，Ⅲ为电阻 D . Ⅰ为电容器，Ⅱ为电感器，Ⅲ为电阻

如图所示把电阻、电感、电容并联到某一交流电源上，三个电流表示数相同，若保持电源电压不变，而将频率加大，则三个电流表的示数I₁、I₂、I₃的大小关系是（）

A . I₁＝I₂＝I₃ B . I₁>I₂>I₃ C . I₂>I₁>I₃ D . I₃>I₁>I₂

如图所示，三个灯泡是相同的，而且耐压足够高，交、直流两电源的内阻忽略，电动势相等，当S接a时三个灯泡的亮度相同，那么S接b时( )．

A . 三个灯泡亮度相同 B . 甲灯最亮，丙灯不亮 C . 甲灯和乙灯亮度相同，丙灯不亮 D . 只有丙灯不亮，乙灯最亮

如图所示的四个日光灯的接线图中，S₁为启动器，S₂、S₃为电键，L为镇流器，能使日光灯正常发光的是（）

A .

B .

C .

D .

如图所示，一个边长L=10 cm，匝数n=100匝的正方形线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO´匀速转动，磁感应强度B=0.50 T，角速度ω=10π rad/s，闭合回路中两只灯泡均能正常发光。下列说法正确的是（）

图片_x0020_73330656

A . 从图中位置开始计时，感应电动势的瞬时表达式为e =5πcos10πt（V） B . 增大线圈转动角速度ω时，感应电动势的峰值E_m不变 C . 抽去电感器L的铁芯时，灯泡L₂变暗 D . 增大电容器C两极板间的距离时，灯泡L₁变亮

如图（a）、（b）所示，R和自感线圈L的电阻都很小，接通K，使电路达到稳定，灯泡S发光，下列说法正确的是（）

A . 在（a）中，断开K，S将渐渐变暗 B . 在（a）中，断开K，S将先变得更亮然后渐渐变暗 C . 在（b）中，断开K，S将渐渐变暗 D . 在（b）中，断开K，S将先变得更亮然后渐渐变暗

如图所示，线圈自感系数很大，开关闭合且电路达到稳定时，小灯泡正常发光，则当闭合开关和断开开关的瞬间能观察到的现象分别是( )

图片_x0020_1474119750

A . 小灯泡慢慢亮，小灯泡立即熄灭 B . 小灯泡立即亮，小灯泡立即熄灭 C . 小灯泡慢慢亮，小灯泡比原来更亮一下再慢慢熄灭 D . 小灯泡立即亮，小灯泡比原来更亮一下再慢慢熄灭

在如图所示的电路中，

、

为两个完全相同的灯泡，

为自感线圈，

为电源，

为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（）

图片_x0020_100006

A . 合上开关，

先亮，

后亮；断开开关，

、

同时熄灭 B . 合上开关，

先亮，

后亮；断开开关，

先熄灭，

后熄灭 C . 合上开关，

先亮，

后亮；断开开关，

、

同时熄灭 D . 合上开关，

、

同时亮；断开开关，

先熄灭，

后熄灭

如图所示，L是一个自感系数较大的线圈（直流电阻可忽略），a、b是两个完全相同的灯泡，则下列说法中正确的是（）。

图片_x0020_100007

A . 开关S闭合后，a灯立即亮，然后逐渐熄灭 B . 开关S闭合后，b灯立即亮，然后逐渐熄灭 C . 电路接通稳定后，两个灯泡亮度相同 D . 先闭合开关S，电路稳定后再断开S，则b灯立即熄灭，a灯闪亮后逐渐熄灭

如图所示的交流电路中，灯 $\text{[math]}$ 、 $\text{[math]}$ 和 $\text{[math]}$ 均发光，如果保持交变电源两端电压的有效值不变，但频率减小，各灯的亮、暗变化情况为（）

图片_x0020_100001

A . 灯 $\text{[math]}$ 、 $\text{[math]}$ 均变亮，灯 $\text{[math]}$ 变暗 B . 灯 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 均变暗 C . 灯 $\text{[math]}$ 不变，灯 $\text{[math]}$ 变暗，灯 $\text{[math]}$ 变亮 D . 灯 $\text{[math]}$ 不变，灯 $\text{[math]}$ 变亮，灯 $\text{[math]}$ 变暗

理想LC振荡电路某时刻电容器极板间的场强方向和线圈中的磁场方向如图所示。下列说法正确的是（）

图片_x0020_1653145812

A . 电容器正在放电 B . 电路中的磁场能在增加 C . 电容器两端的电压在增加 D . 把电容器的两极板间距离拉大，振荡电流的频率增大

在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（　　）

图片_x0020_100001

A . 合上开关，a先亮，b后亮 B . 合上开关，b先亮，a后亮 C . 合上开关一段时间后再断开开关，a先熄灭，b后熄灭 D . 合上开关一段时间后再断开开关，b先熄灭，a后熄灭

如图，L是自感系数很大、电阻不计的线圈a、b是两个相同的小灯泡开关S由断开到闭合( )

A . a先亮b后亮，然后b逐渐变亮 B . b先亮a后亮，然后a逐渐变亮 C . a、b同时亮后b逐渐变暗至熄灭 D . a、b同时亮后a逐渐变暗至熄灭

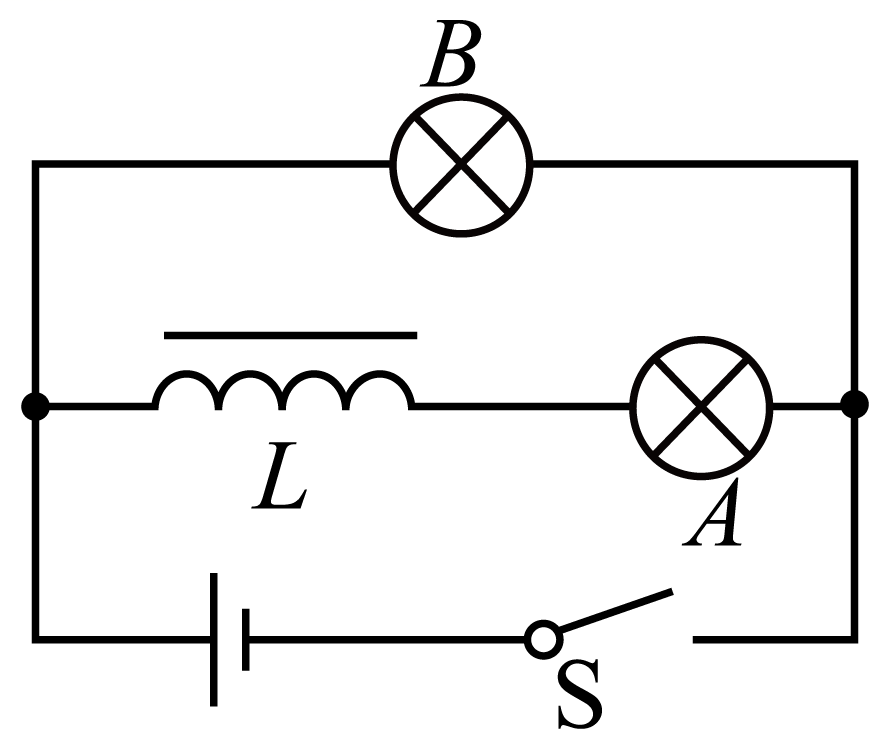

如图所示的电路中，A、B是两个相同的灯泡，L是带有铁芯的线圈，其自感系数较大、电阻可忽略不计。已知闭合且电路稳定后两灯都正常发光，则（）

A . 闭合S，两灯同时正常发光 B . 闭合S，A比B先达到稳定发光状态 C . 断开S，A灯先闪亮一下后逐渐熄灭 D . 断开S，A灯和B灯逐渐熄灭

如图所示，电阻R和线圈自感系数L的值都较大，电感线圈的电阻不计，A、B是两只完全相同的灯泡，当开关S闭合时，电路可能出现的情况是（）

A . A、B一起亮，然后A熄灭 B . A、B一起亮，然后B熄灭 C . B比A先亮，然后B熄灭 D . A比B先亮，然后A熄灭

有一个如图所示的LC回路，L为电感线圈，C为电容器，R为定值电阻，其中， $\text{[math]}$ ， $\text{[math]}$ ，线圈及导线电阻均不计。先闭合开关S，稳定后，再将其断开，并规定此时t=0。下列判断正确的是（）

A . 经过时间t=0.5s，线圈中的磁场能最大 B . 经过时间t=1s，电路中电流最大且沿顺时针方向 C . 经过时间t=1s，电流沿顺时针方向，电容器正在充电 D . 放电过程中，电荷量减少，振荡周期变小

如图的电路中， $\text{[math]}$ 、 $\text{[math]}$ 是两个相同的灯泡，电感线圈 $\text{[math]}$ 的自感系数较大，电阻与 $\text{[math]}$ 相等，则（）

A . 闭合S时，灯泡 $\text{[math]}$ 立即变亮， $\text{[math]}$ 缓慢变亮 B . 闭合S时，灯泡 $\text{[math]}$ 缓慢变亮， $\text{[math]}$ 立即变亮 C . 闭合S待稳定后再断开， $\text{[math]}$ 闪亮一下再熄灭而 $\text{[math]}$ 立即熄灭 D . 闭合S待稳定后再断开， $\text{[math]}$ 闪亮一下再熄灭而 $\text{[math]}$ 立即熄灭

如图所示的电路中，线圈L的电阻不计。开关S先闭合，等电路稳定后再断开开关 $\text{[math]}$ ，从此时开始计时， $\text{[math]}$ 时电容器下极板带正电，且电荷量第一次达到最大值。下列说法正确的是（）

A . t=0.03s时回路中电流最大 B . t=0.04s时线圈L的感应电动势最大 C . t=0.05s时线圈L的磁场能最大 D . t=0.06s时电容器的上极板带正电

如图所示，L为自感系数很大的线圈，但其自身的电阻几乎为0，A和B是两个相同的小灯泡。下列说法正确的是（）

A . S闭合瞬间，A先亮B后亮 B . S闭合稳定后，A，B一样亮 C . S断开，B立即熄灭，A闪亮后熄灭 D . S断开瞬间，A中电流方向自左向右
