小型手摇发电机线圈共N匝，每匝可简化为矩形线圈abcd，磁极间的磁场视为匀强磁场，方向垂直于线圈中心轴OO′，线圈绕OO′匀速转动，如图所示。矩形线圈ab边和cd边产生的感应电动势的最大值都为 $\text{[math]}$ ，不计线圈电阻，则发电机输出电压( )

A . 峰值是e₀ B . 峰值是2e₀ C . 有效值是 $\text{[math]}$ D . 有效值是 $\text{[math]}$

如图电路中，A₁、A₂是两个指示灯，L是自感系数很大的线圈，电阻R阻值较小，开关S₁断开、S₂闭合．现闭合S₁ ，一段时间后电路稳定．下列说法中正确的是（）

A . 闭合S₁ ，通过电阻R的电流先增大后减小 B . 闭合S₁ ， A_l亮后逐渐变暗 C . 闭合S₁ ， A₂逐渐变亮，然后亮度不变 D . 断开电路时，为保护负载，应先断开S₂ ，再断开S₁

如图甲所示，为使灯泡最亮，开关应该连到（A端或B端），如图乙所示，为使灯泡最亮，开关应该连到（A端或B端）。

在如图所示的电路中，A、B为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关。关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( )

图片_x0020_100003

A . 合上开关，A先亮，B逐渐变亮；断开开关，A，B同时熄灭 B . 合上开关，B先亮，A逐渐变亮；断开开关，A先熄灭，B后熄灭 C . 合上开关，B先亮，A逐渐变亮；断开开关，A，B同时熄灭 D . 合上开关，A，B同时亮；断开开关，B先熄灭，A后熄灭

电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关，还跟交流电的频率有关，下列说法中正确的是( )

A . 电感是通直流、阻交流，通高频、阻低频 B . 电容是通直流、阻交流，通高频、阻低频 C . 电感是通直流、阻交流，通低频、阻高频 D . 电容是通交流、隔直流，通低频、阻高频

如图所示电路中有L₁和L₂两个完全相同的灯泡，L是自感系数较大的线圈，线圈直流电阻和电源内阻忽略不计。下列说法中正确的是（）

图片_x0020_100007

A . 闭合S后，L₁逐渐变亮、L₂立刻变亮 B . 断开S后，L₁逐渐熄灭、L₂立刻熄灭 C . 断开S后，L₂先闪亮一下再逐渐熄灭 D . 断开S前后，L₂中的电流方向发生改变

在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，自感系数较大，（电阻可忽略），E为电源，S为开关。下列说法正确的是（）

A . 合上开关，a先亮，b逐渐变亮 B . 合上开关，b先亮，a逐渐变亮 C . 断开开关， b中仍有自左向右的电流 D . 断开开关，b先熄灭，a后熄灭

在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关．下列说法正确的是（　　）

A . 合上开关，a先亮，b逐渐变亮；断开开关，b先熄灭，a后熄灭 B . 合上开关，a先亮，b逐渐变亮；断开开关，a、b同时熄灭 C . 合上开关，b先亮，a逐渐变亮；断开开关，a先熄灭，b后熄灭 D . 合上开关，b先亮，a逐渐变亮；断开开关，a、b同时熄灭

如图所示的电路中，D₁、D₂是完全相同的灯泡，线圈L的自感系数较大，直流电阻不计。先闭合开关S，电路稳定后再断开开关S，此时( )

A . D₁立刻熄灭 B . D₂立刻熄灭 C . D₁闪亮一下逐渐熄灭 D . D₂闪亮一下逐渐熄灭

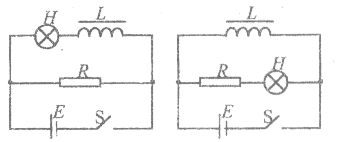

如下图所示的两个电路中，电阻R和自感线圈L的电阻都小于灯H的灯丝电阻。接通电路达到稳定时，灯泡H都能发光。下列判断正确的是（）

图片_x0020_2081545320

A . 左图中，断开S后H将逐渐变暗 B . 左图中，断开S后H将先闪亮一下然后才变暗 C . 右图中，断开S后H将逐渐变暗 D . 右图中，断开S后H将先闪亮一下然后才变暗

如图所示，a、b、c为三个完全相同的灯泡，L为自感线圈（自感系数较大，电阻不计），E为电源，S为开关．闭合开关S，电路稳定后，三个灯泡均能发光．则（）

图片_x0020_100007

A . 断开开关瞬间，c熄灭，稍后a、b同时熄灭 B . 断开开关瞬间，流过a的电流方向改变 C . 闭合开关，a、b、c同时亮 D . 闭合开关，a、b同时先亮，c后亮

如图所示的电路中，A₁和 A₂是完全相同的两只灯泡，线圈 L 的电阻可以忽略，下面说法中正确的是（）

图片_x0020_100020

A . 合上开关 S 接通电路时，A₂先亮，A₁ 后亮，最后一样亮 B . 合上开关 S 接通电路时，A₁ 和 A₂始终一样亮 C . 断开开关 S 切断电路时，A₂立刻熄灭，A₁ 过一会才熄灭 D . 断开开关 S 切断电路时，A₁、A₂都要延迟一会再熄灭

在如图所示的电路中，灯泡A与一个带铁芯的电感线圈 $\text{[math]}$ 并联。闭合开关 $\text{[math]}$ ，稳定后通过灯泡 $\text{[math]}$ 的电流为 $\text{[math]}$ ，通过线圈 $\text{[math]}$ 的电流为 $\text{[math]}$ 。断开开关S，此后通过灯泡A的电流记为i，规定通过灯泡的电流向右为正，四幅图中能正确反映i随时间t变化关系的图像是（）

图片_x0020_100020

A .

B .

C .

D .

已知 $\text{[math]}$ 振荡电路中的电容器的电容为C，线圈的电感为L，则正在振荡的电路中（）

A . 电容器放电的时间取决于充电电压的大小 B . 电容器放电的时间取决于L和C的数值 C . 电场和磁场相互转化的周期为 $\text{[math]}$ D . 电场能和磁场能相互转化的周期为 $\text{[math]}$

如图所示的电路中，a、b、c为三盏完全相同的灯泡，L是自感线圈，线圈的阻值为R_L。由于自感线圈L的存在，电路在接通或断开时，会发生自感现象。则下列说法正确的是（　　）

图片_x0020_100003

A . 合上开关后，a、b、c三盏灯同时亮起来 B . 合上开关后，a、b两盏灯先亮起来，c灯后亮起来 C . 断开开关后，a、b、c三盏灯同时熄灭 D . 断开开关后，a、b两盏灯先熄灭，c灯后熄灭

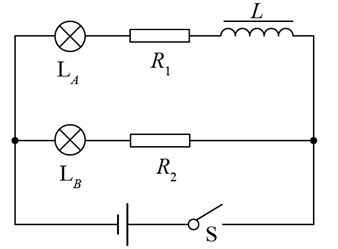

如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，L_A、L_B是两个相同的灯泡，电阻R₂的阻值约等于R₁的三倍，则（　　）

图片_x0020_100003

A . 闭合开关S时，L_A、L_B同时达到最亮，且L_B更亮一些 B . 闭合开关S时，L_A、L_B慢慢亮起来，L_B立即亮，最终L_B更亮一些 C . 电路接通稳定后，断开开关S时，L_A慢慢熄灭，L_B闪亮后才慢慢熄灭 D . 电路接通稳定后，断开开关S时，L_A慢慢熄灭，L_B慢慢熄灭，并没有闪亮一下

某同学在研究电容、电感对恒定电流与交变电流的影响时，采用了如图所示的电路，其中S为双刀双掷开关，L₁、L₂是两个完全相同的灯泡，已知把开关接3、4时，电路与交流电源相通，稳定后的两个灯泡亮度相同．则该同学在如下操作中观察到的实验现象正确的是（　　）

A . 开关置于1、2，稳定后，L₁发光，L₂不发光 B . 开关置于1、2，稳定后，L₁、L₂两个灯泡均发光，但L₁比L₂亮 C . 开关置于3、4，保持电压有效值不变，增大交流电频率，则L₂比L₁亮 D . 开关置于3、4，保持电压有效值不变，增大交流电频率，则L₁比L₂亮

在如图所示的电路中，线圈L的电阻不计，A是理想电流表，灯泡的内阻始终与定值电阻R的电阻相等，电源E内阻不可忽略。闭合开关S，当电路稳定后，电流表A的读数是I₀ ，灯泡正常发光。现在断开开关S，则下列说法正确的是（　　）

A . 闭合S后，电流表A的读数立即等于I₀ B . 闭合S瞬间，电流表A的读数大于I₀ C . 断开S瞬间，灯泡立即熄灭 D . 断开S后，灯泡不会立即熄灭

如图所示，A、B是两个规格相同的灯泡，L是自感系数较大的线圈，其直流电阻与灯泡电阻相等，按照图示连接好电路。则（）

A . 开关S闭合，A灯先亮，最后两者一样亮 B . 开关S闭合，B灯先亮，最后两者一样亮 C . 开关S闭合一段时间后断开，流过A的电流方向向左 D . 开关S闭合一段时间后断开，A灯先闪亮一下再逐渐熄灭

如图为演示自感现象的实验电路，电感线圈的自感系数较大，调节滑动变阻器R的阻值，且使得滑动变阻器接入电路中的阻值与线圈直流电阻相等，下列判断正确的是（）

A . 接通开关S，灯 $\text{[math]}$ 、 $\text{[math]}$ 同时变亮 B . 接通开关S，灯 $\text{[math]}$ 逐渐变亮， $\text{[math]}$ 立即变亮 C . 断开开关S，灯 $\text{[math]}$ 、 $\text{[math]}$ 立即熄灭 D . 断开开关S，灯 $\text{[math]}$ 逐渐熄灭， $\text{[math]}$ 立即熄灭
