3 电感和电容对交变电流的影响知识点题库

如图所示电路，L是自感系数较大的线圈，在滑动变阻器的滑动片P从B端迅速滑向A端的过程中，经过AB中点C时通过线圈的电流为I₁；P从A端迅速滑向B端的过程中，经过C点时通过线圈的电流为I₂；P固定在C点不动，达到稳定时通过线圈的电流为I₀ ．则（）

A . I₁=I₂=I₀ B . I₁＞I₀＞I₂ C . I₁=I₂＞I₀ D . I₁＜I₀＜I₂

下列各图是电子技术中的常用电路，其中乙图中的电容器的电容C较小，丙图中的电容器的电容C较大．a、b是部分电路的输入端，其中输入的高频成分用“～～”表示，低频成分用“～”表示，直流成分用“－”表示．关于负载电阻R中得到的电流特征，下列说法中正确的是( )

甲乙丙

A . 图甲中R得到的是交流成分 B . 图乙中R得到的是高频成分 C . 图乙中R得到的是低频成分 D . 图丙中R得到的是交流成分

如图所示，开关S与直流恒定电源接通时，L₁、L₂两灯泡的亮度相同，若将S与交变电源接通（）

A . L₁和L₂两灯泡亮度仍相同 B . L₁比L₂更亮些 C . L₁比L₂更暗些 D . 若交变电源电压的有效值与直流电压相同，两灯与原来一样亮

在如图所示的电路中，A₁和A₂是两个相同的灯泡，线圈L的自感系数足够大，电阻可以忽略不计，下列说法正确的是（）

A . 闭合开关S时，A₁和A₂同时亮 B . 断开开关S时，A₂闪亮一下再熄灭 C . 闭合开关S时，A₂先亮，A₁逐渐变亮 D . 断开开关S时，流过A₂的电流方向向左

如图所示，变频交变电源的频率可在20Hz到20kHz之间调节，在某一频率时，A₁、A₂两只灯泡的炽热程度相同．则下列说法中正确的是（）

A . 如果将频率增大，A₁炽热程度减弱、A₂炽热程度加强 B . 如果将频率增大，A₁炽热程度加强、A₂炽热程度减弱 C . 如果将频率减小，A₁炽热程度减弱、A₂炽热程度加强 D . 如果将频率减小，A₁炽热程度加强、A₂炽热程度减弱

如图所示，R₁、R₂是两个定值电阻，R′是滑动变阻器，L为小灯泡，电源的内阻为r，开关S闭合后，当滑动变阻器的滑片P向上移动时，则（）

A . 电压表示数不变 B . 小灯泡变亮 C . 电容器处于充电状态 D . 电源的电功率变大

如图所示的电路中，当a、b端加直流电压时，L₁灯发光，L₂灯不亮；当加同样电压的交流电源时，L₁灯发光但较暗，L₂灯发光较亮．那么以下正确的是（　　）

A . A中接的是电感线圈，B中接的是电容器 B . A中接的是电容器，B中接的是电感线圈 C . A中接的是电阻，B中接的是电容器 D . 若加的交流电频率增大，电压不变，则L₁灯变更暗，L₂灯变更亮

有些电源输出的电流既有交流成分又有直流成分，而我们只需要稳定的直流，不希望其中混有太多的交流成分，这时可以采用如图所示的电路；为了尽量减小R₂上的交流成分，下列正确的是（）

A . 选用电容C小的电容器，选用自感系数L大的电感器 B . 选用电容C小的电容器，选用自感系数L小的电感器 C . 选用电容C大的电容器，选用自感系数L大的电感器 D . 选用电容C大的电容器，选用自感系数L小的电感器

如图所示，L是自感系数很大的线圈，其电阻几乎为零．A和B是两个完全相同的灯泡，下列说法中正确的是（）

A . 当开关S闭合瞬间，A灯先亮B灯后亮 B . 当开关S闭合瞬间，A灯比B灯亮 C . 当开关S断开瞬间，流经灯泡B的电流是由b到a D . 当开关S断开瞬间，流经灯泡B的电流是由a到b

两只相同的白炽灯L₁、L₂接到如图所示的电路中，灯L₁与电容器串联，灯L₂与电感器串联，当a，b处接电压最大值为U_m ，频率为f的正弦式交流电源时，两灯都发光，且亮度相同，更换一个新的正弦式交流电源后灯L₁的亮度大于灯L₂的亮度，新电源的电压最大值和频率可能是( )

A . 最大值仍为U_m ，而频率大于f B . 最大值仍为U_m ，而频率小于f C . 最大值小于U_m ，而频率仍为f D . 最大值大于U_m ，而频率仍为f

如图所示电路中，L为电感线圈，R为灯泡，电流表内阻为零，电压表内阻无限大，交流电源的电压μ=220 $\text{[math]}$ sin100πt V．若保持电压的有效值不变，只将电源频率改为25Hz，下列说法中正确的有（）

A . 电流表示数增大 B . 电压表示数增大 C . 灯泡变暗 D . 灯泡变亮

如图所示是研究通电自感实验的电路图，A₁、A₂是两个规格相同的小灯泡，闭合电键调节滑动变阻器R的滑动触头，使两个灯泡的亮度相同，调节滑动变阻器R₁的滑动触头，使他们都正常发光，然后断开电键S．重新闭合电键S，则（）

A . 闭合瞬间， $\text{[math]}$ 立刻变亮， $\text{[math]}$ 逐渐变亮 B . 闭合瞬间， $\text{[math]}$ 、 $\text{[math]}$ 均立刻变亮 C . 稳定后，L和R两端的电势差一定相同 D . 稳定后， $\text{[math]}$ 和 $\text{[math]}$ 两端电势差不相同

如图所示，电路中完全相同的三只灯泡a，b，c分别与电阻R、电感L、电容C串联，然后再并联到220V,50Hz的交流电路上，三只灯泡亮度恰好相同．若保持交变电压不变，将交变电流的频率增大到60Hz，则发生的现象是( )

A . 三灯亮度不变 B . 三灯均变亮 C . a不变、b变亮、c变暗 D . a不变、b变暗、c变亮

如图所示，带铁芯的电感线圈的直流电阻与电阻器R的阻值相同，A₁和A₂是两个完全相同的电流表，则下列说法中正确的是（）

图片_x0020_1367999772

A . 闭合S瞬间，电流表A₁示数等于A₂示数 B . 闭合S瞬间，电流表A₁示数大于A₂示数 C . 断开S瞬间，电流经电流表A₁的方向不变，流经A₂方向改变 D . 断开S瞬间，电流表A₁示数不变，电流表A₂示数为0

如图所示的电路中，A₁和A₂是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是( )

图片_x0020_1220322833

A . 合上开关K接通电路时，A₂始终比A₁亮 B . 断开开关K切断电路时，A₂先熄灭，A₁过一会儿才熄灭 C . 合上开关K接通电路时，A₂先亮，A₁后亮，最后一样亮 D . 断开开关K切断电路时，A₁和A₂都要过一会儿才熄灭

如图所示的电路中，A、B是两个相同的灯泡，自感线圈L的直流电阻很小，下列说法中正确的是（）

图片_x0020_100011

A . 闭合电键S接通电路时，A，B同时亮 B . 闭合电键S接通电路时，B先亮，A后亮 C . 待电路稳定后，断开电键S切断电路时，A和B都立即熄灭 D . 待电路稳定后，断开电键S切断电路时，B先熄灭，A过一会儿才熄灭

如图所示为 $\text{[math]}$ 振荡电路中电容器极板上的电荷量q随时间t变化的图像，由图可知（）

图片_x0020_2134884796

A . $\text{[math]}$ 时刻，电路中的磁场能最小 B . 从 $\text{[math]}$ 到 $\text{[math]}$ 电路中的电流值不断减小 C . 从 $\text{[math]}$ 到 $\text{[math]}$ 电容器不断充电 D . 在 $\text{[math]}$ 时刻，电容器的电场能最小

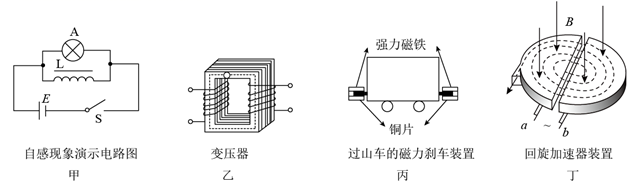

下列四幅图中有关装置的原理和现象的分析正确的是（）

A . 图甲电路通电稳定后断开开关瞬间，灯泡 $\text{[math]}$ 一定会闪一下再熄灭 B . 图乙变压器采用了电磁互感原理，铁芯用彼此绝缘的硅钢片叠加而成防止产生涡流 C . 图丙过山车进入停车区的过程中铜片受到强力磁铁的安培力使过山车减速 D . 图丁D形盒半径 $\text{[math]}$ 、磁感应强度 $\text{[math]}$ 不变，若加速电压 $\text{[math]}$ 越高，质子飞出D形盒的动能 $\text{[math]}$ 将越大

如图所示，电灯A和B与固定电阻的阻值均为R，L是自感系数很大的线圈。当S₁闭合、S₂断开且电路稳定时，A、B亮度相同，再闭合S₂ ，待电路稳定后将S₁断开，下列说法正确的是（　　）

A . B立即熄灭 B . A灯将比原来更亮一些后再熄灭 C . 有电流通过B灯，方向为c→d D . 有电流通过A灯，方向为b→a

如图所示，L是自感系数很大的线圈，但其自身的直流电阻可以忽略不计，A和B是两个相同的小灯泡。下列说法正确的是（）

A . 闭合开关S后，灯泡A亮度一直保持不变 B . 闭合开关S后，灯泡B亮度一直保持不变 C . 再断开开关S后，灯泡A逐渐变暗，直到熄灭 D . 再断开开关S后，灯泡B由暗变亮再逐渐熄灭
