3 电感和电容对交变电流的影响知识点题库

在交流电路中，交流电源电动势的有效值不变，频率可以改变，在图示电路的电键闭合时，使交流电源的频率减小，可以观察到下列论述的哪种情况（）

A . A₁、A₂、A₃的读数均不变 B . A₁的读数不变，A₂的读数增大，A₃的读数减小 C . A₁的读数增大，A₂的读数不变，A₃的读数减小 D . A₁的读数减小，A₂的读数不变，A₃的读数增大

如图所示，电路中完全相同的三只灯泡a、b、c分别与电阻R、电感L、电容C串联，然后再并联到200V50Hz的交流电路上，三只灯泡亮度恰好相同。若保持交变电压不变，将交变电流的频率增大到60Hz，则发生的现象是（）

A . 三灯亮度不变 B . 三灯均变亮 C . a不变、b变亮、c变暗 D . a不变、b变暗、c变亮

交变电流通过一段长直导线时，电流为I ，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则( )

A . I′＞I B . I′＜I C . I′＝I D . 无法比较

一个灯泡通过一个粗导线绕成的线圈与一交流电源相连接，如图所示．一铁芯插进线圈之后，该灯将( )

A . 变亮 B . 变暗 C . 对灯没影响 D . 以上说法都不正确

如图所示的交流电路中，如果电源电动势的最大值不变，交流电的频率增大时，可以观察到三盏电灯亮度的变化情况是（）

A . L₁、L₂、L₃亮度都不变 B . L₁变暗，L₂不变、L₃变亮 C . L₁变暗、L₂变亮、L₃不变 D . L₁变亮、L₂变暗、L₃不变

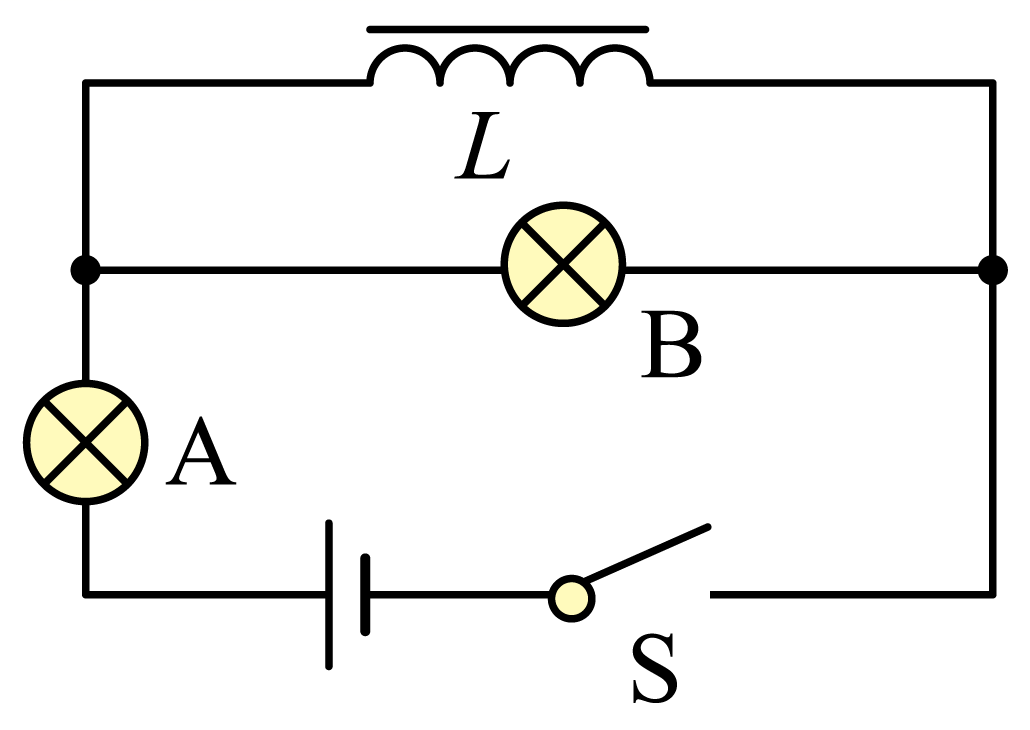

如图所示电路中，A、B是两个完全相同的灯泡，L是一个理想电感线圈，当开关S闭合与断开时，A、B的亮度情况是( )

图片_x0020_100004

A . S闭合时，A立即亮，然后逐渐熄灭 B . S闭合时，B立即亮，然后逐渐熄灭 C . S闭合足够长时间后，B发光，而A不发光 D . S闭合足够长时间后，B立即熄灭发光，而A逐渐熄灭

在如图所示的电路中，如果正弦交流电的频率增大而电压最大值保持不变，1、2和3灯的亮度变化情况是( )

图片_x0020_1964778071

A . 1、2两灯均变亮，3灯变暗 B . 1灯变亮，2、3两灯均变暗 C . 1、2灯均变暗，3灯亮度不变 D . 1灯变暗，2灯变亮，3灯亮度不变

如图所示的电路中，A₁和A₂是完全相同的灯泡，线圈L的电阻可以忽略．下列说法中正确的是（）

A . 合上开关S接通电路时，A₂先亮，A₁后亮，然后一样亮 B . 合上开关S接通电路时，A₁和A₂始终一样亮 C . 断开开关S切断电路时，A₂立刻熄灭，A₁过一会儿才熄灭 D . 断开开关S切断电路时，A₁和A₂都立刻熄灭

如图所示，L是自感系数很大的线圈，但其自身的直流电阻几乎为零。A和B是两个相同的小灯泡，下列说法正确的是（）

图片_x0020_657423644

A . 当闭合开关S后，灯泡A亮度一直保持不变 B . 当闭合开关S后，灯泡B逐渐变亮，最后亮度不变 C . 再断开开关S后，灯泡 A逐渐变暗，直到不亮 D . 再断开开关S后，灯泡B由暗变亮再逐渐熄灭

如图所示，电源电动势为E，内阻为r，L₁和L₂是完全相同的灯泡，线圈L的自感系数很大，且直流电阻不计，达下列说法正确的是（）

A . 闭合开关S瞬间，灯泡L₁立即亮，灯泡L₂逐渐变亮 B . 闭合开关S到电路稳定的过程中，L₁会变得更亮 C . 电路稳定后断开S瞬间，流过灯泡L₂电流方向从左向右 D . 电路稳定后调节滑动变阻器R，在滑动触头P向右滑动的过程中，没有电流流过灯泡L₂

如图所示，L是自感系数较大的线圈，其直流电阻可忽略，a、b、c是三个相同的小灯泡，下列说法正确的是（）

图片_x0020_100003

A . 开关S闭合瞬间，b、c灯立即亮，a灯逐渐亮 B . 开关S闭合，电路稳定后，a、b、c灯均亮 C . 开关S断开后，c灯立即熄灭，a、b灯逐渐熄灭 D . 开关S断开后，a、b灯立即熄灭，c灯逐渐熄灭

如图所示，两灯泡A₁、 A₂相同， A₁与一理想二极管D连接，自感系数较大的线圈L的直流电阻不计。下列说法正确的是（）

图片_x0020_100004

A . 闭合开关S后，A₁会逐渐变亮 B . 断开S的瞬间，A₁会立即熄灭 C . 断开S的瞬间，A₁会逐渐熄灭 D . 闭合开关S稳定后，A₁、 A₂亮度相同

在如图所示电路中，L是电阻不计的线圈，C为电容器，R为电阻，开关S先是闭合的，现将开关S断开，并从这一时刻开始计时，设电容器A极板带正电时电荷量为正，则电容器A极板上的电荷量q随时间t变化的图像是下列选项中的（）

图片_x0020_100005

A .

B .

C .

D .

LC振荡电路中，某时刻的磁场方向如图所示，则（）

图片_x0020_169248104

A . 若磁场正在减弱，则电容器上极板带正电 B . 若电容器正在充电，则电容器下极板带正电 C . 若电容器上极板带正电，则线圈中电流正在增大 D . 若电容器正在放电，则自感电动势正在阻碍电流增大

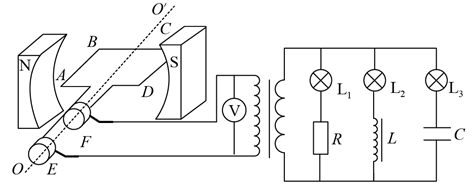

如图所示，发电机两磁极N、S间的磁场可视为水平向右的匀强磁场，磁感应强度大小为B。线圈绕垂直磁场的水平轴OO′匀速转动，线圈电阻不计，匝数为n，面积为s。发电机与理想变压器原线圈连接，V为理想交流电压表。变压器的副线圈接有三条支路，每条支路接有相同规格的小灯泡L₁、L₂和L₃ ， L₁串有电阻R，L₂串有电感L，L₃串有电容器C。当线圈以ω₀匀速转动时，三盏灯恰好亮度相同。下列判断正确的是（）

A . 当ω＜ω₀时，L₂比L₁亮 B . 当ω＞ω₀时，三盏灯的亮度仍然相同 C . 当转速不变，增大变压器原线圈的匝数，三盏灯均变亮 D . 当线圈以ω₀匀速转动到在图示位置时，电压表的示数为nBsω₀

如图所示，L是直流电阻不计的带铁芯线圈，A、B是完全相同的小灯泡．下列说法正确的是（）

A . 闭合S瞬间，A灯立即亮，B灯逐渐变亮 B . 闭合S瞬间，A灯比B灯先亮 C . 断开S瞬间，A灯立即熄灭，B灯闪亮后熄灭 D . 断开S瞬间，通过B灯的电流方向从左向右

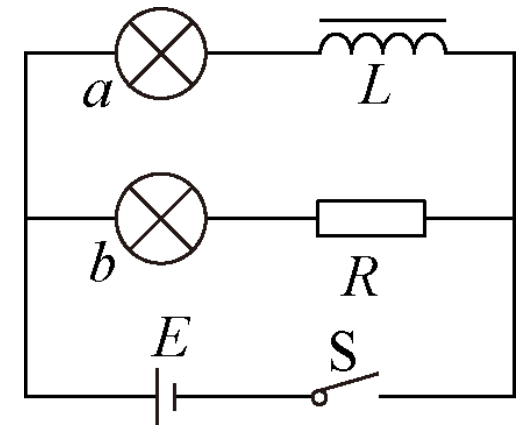

如图所示，两个完全相同的灯泡a、b分别与自感系数很大的线圈L和定值电阻R组成电路（线圈L的直流电阻与定值电阻R的阻值相等），闭合开关S，待电路稳定后两灯均正常发光。下列说法正确的是（）

A . 闭合开关瞬间，通过a灯和b灯的电流相等 B . 闭合开关后，a、b灯逐渐变亮 C . 闭合开关，待电路稳定后断开开关，通过b灯的电流方向不变 D . 闭合开关，待电路稳定后断开开关，a、b灯逐渐变暗

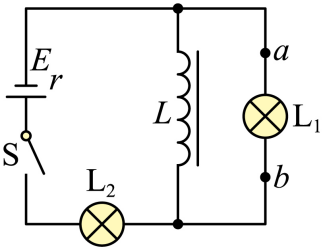

图示电路中，灯泡 $\text{[math]}$ 的规格相同，电感线圈L的自感系数足够大且直流电阻可忽略不计，电容器的电容为C，电源的电动势为E、内阻为r。下列说法正确的是（）

A . S闭合电路稳定后， $\text{[math]}$ 两端的电压小于E B . S闭合后的瞬间， $\text{[math]}$ 先亮， $\text{[math]}$ 逐渐变亮，最后它们一样亮 C . S断开后， $\text{[math]}$ 慢慢熄灭 D . S断开后的瞬间，通过 $\text{[math]}$ 的电流方向从a到b

如图，交流电源的电动势有效值与直流电源的电动势相等，两电源的内阻均可忽略，三个灯泡是完全相同的，分别与定值电阻、电感器和电容器相接。当S接1时三个灯泡的亮度相同，那么S接2时

A . 三个灯泡亮度相同 B . 甲灯比乙灯亮，丙灯不亮 C . 甲灯比乙灯暗，丙灯不亮 D . 甲灯和乙灯亮度相同，丙灯不亮

振荡电路在测量、自动控制、无线电通讯及遥控等许多领域有广泛应用。如图甲所示的LC振荡电路中，电容器上的电荷量随时间的变化规律如图乙所示， $\text{[math]}$ 时的电流方向如图甲所示，下列说法正确的是（）

A . 在 $\text{[math]}$ 内，电容器在放电 B . 在 $\text{[math]}$ 时，P点电势比Q点高 C . 在 $\text{[math]}$ 内，电场能正在转化成磁场能 D . 在 $\text{[math]}$ 内，振荡电路中的电流在减小
