1 划时代的发现知识点题库

1820年丹麦物理学家奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系，在该实验中为使小磁针偏转明显，下列做法可行的是（　　）

A . 小磁针放在通电直导线延长线上 B . 小磁针放在通电直导线所在水平面内且与之平行 C . 通电直导线沿东西方向放置 D . 通电直导线沿南北方向放置

如图所示，矩形线框与磁场垂直，且一半在匀强磁场内，一半在匀强磁场外，以ad为轴转动45°的过程中线圈感应电流，将线圈向下平移的过程中线圈感应电流（填“产生”或“不产生”）

法拉第圆盘发电机的示意图如图所示．铜圆盘安装在竖直的铜轴上，两铜片P、Q分别于圆盘的边缘和铜轴接触，圆盘处于方向竖直向上的匀强磁场B中，圆盘旋转时，关于流过电阻R的电流，下列说法正确的是（）

A . 若圆盘转动的角速度恒定，则电流大小恒定 B . 若从上往下看，圆盘顺时针转动，则电流沿a到b的方向流动 C . 若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化 D . 若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍

如图，MN和PQ是电阻不计的平行金属导轨，其间距为L，导轨弯曲部分光滑，平直部分粗糙，右端接一个阻值为R的定值电阻．平直部分导轨左边区域有宽度为d、方向竖直向上、磁感应强度大小为B的匀强磁场．质量为m、电阻也为R的金属棒从高为h处静止释放，到达磁场右边界处恰好停止．已知金属棒与平直部分导轨间的动摩擦因数为u，金属棒与导轨间接触良好．则金属棒穿过磁场区域的过程中（）

A . 流过金属棒的最大电流为

B . 通过金属棒的电荷量为

C . 克服安培力所做的功为mgh D . 金属棒产生的焦耳热为 $\text{[math]}$ mg（h﹣μd）

如图所示，两根电阻不计的光滑金属导轨竖直放置，导轨上端接电阻R，宽度相同的水平条形区域I和II内有方向垂直导轨平面向里的匀强磁场B，I和II之间无磁场．一导体棒两端套在导轨上，并与两导轨始终保持良好接触，导体棒从距区域I上边界H处由静止释放，在穿过两段磁场区域的过程中，流过电阻R上的电流及其变化情况相同．下面四个图像能定性描述导体棒速度大小与时间关系的是（）

A .

B .

C .

D .

如图，A、B为两个完全相同的灯泡，L为自感线圈（自感系数较大；直流电阻不计），E为电源，S为开关．下列说法正确的是（　　）

A . 闭合开关稳定后，A，B一样亮 B . 闭合开关的瞬间，A，B同时亮，但A很快又熄灭 C . 闭合开关稳定后，断开开关，A闪亮后又熄灭 D . 闭合开关稳定后，断开开关，A、B立即同时熄灭

关于产生感应电流的条件，以下说法中正确的是（）

A . 导体在磁场中运动，导体中就一定有感应电流 B . 导体做切割磁感线运动，导体中就一定有感应电流 C . 穿过闭合电路的磁通量不为零，闭合电路中就一定产生感应电流 D . 无论什么方法，只要穿过闭合回路的磁通量发生变化，闭合电路中就一定产生感应电流

如图所示，U形导线框MNQP水平放置在磁感应强度B=0.2T的匀强磁场中，磁感线方向与导线框所在平面垂直，导线MN和PQ足够长，间距为0.5m，横跨在导线框上的导体棒ab的电阻r=1.0Ω，接在NQ间的电阻R=4.0Ω，电压表为理想电表，其余电阻不计．若导体棒在水平外力作用下以速度ν=2.0m/s向左做匀速直线运动，不计导体棒与导线框间的摩擦．

（1）通过电阻R的电流方向如何？
（2）电压表的示数为多少？
（3）若某一时刻撤去水平外力，则从该时刻起，在导体棒运动1.0m的过程中，通过导体棒的电荷量为多少？

如图所示，在匀强磁场中放有平行铜导轨，它与大导线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨中的裸金属棒ab的运动情况是（两导线圈共面位置）（）

A . 向右匀速运动 B . 向左加速运动 C . 向右减速运动 D . 向右加速运动

如图所示，是“研究电磁感应现象”的实验装置．

（1）将图中所缺导线补充完整．
（2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速插入副线圈中，电流计指针将偏转．（填“向左”“向右”或“不”）
（3）原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将偏转．（填“向左”“向右”或“不”）

在如图所示的四种磁场情况中能产生恒定的感生电场的是( )

A .

B .

C .

D .

以下现象中属于涡流现象的应用的是（）

A .

某家用电烤箱 B . 图片_x0020_100002

监考老师手中的探测仪 C . 图片_x0020_100003

高压带电作业屏蔽服 D . 图片_x0020_100004

车载充电器

如图，将铜片悬挂在电磁铁的两极间，形成一个摆。在电磁铁线圈未通电时，铜片可以自由摆动，忽略空气阻力及转轴摩擦的作用。当电磁铁通电后，电磁铁两极间可视为匀强磁场，忽略磁场边缘效应。关于通电后铜片的摆动过程，以下正确的是（）

图片_x0020_100016

A . 由于铜片不会受到磁铁的吸引，所以铜片向右穿过磁场后，还能摆至原来的高度 B . 铜片从进入磁场到离开磁场的过程中，铜片一直减速 C . 铜片在进入和离开磁场时，由于电磁感应，均有感应电流产生 D . 铜片进入磁场的过程是机械能转化为电能的过程，离开磁场的过程是电能转化为机械能的过程

如图所示为“研究电磁感应现象”的实验装置。

图片_x0020_1881633594

（1）将图中所缺的导线补接完整。
（2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合，上开关后可能出现的情况有∶
①将原线圈迅速插人副线圈时，灵敏电流计指针将向偏转（选填“左”或“右"）；

②原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将向偏转（选填“左”或“右”）；
（3）在做“探究电磁感应现象”实验时，如果副线圈两端不接任何元件，则副线圈电路中将___________

A . 可以用楞次定律和安培定则判断感应电动势方向 B . 不能用楞次定律和安培定则判断感应电动势方向 C . 因电路不闭合，无电磁感应现象 D . 有电磁感应现象，但无感应电流，只有感应电动势

如图所示，空间存在垂直纸面向里的磁场，磁场在竖直方向均匀分布，在水平方向非均匀分布，且关于竖直平面 $\text{[math]}$ 对称，绝缘轻线上端固定在M点，下端与一个粗细均匀的铜制圆环相接。现将圆环由P处无初速释放，圆环第一次向右摆动最远能到达Q处（图中未画出）。已知圆环始终在同一竖直平面内摆动，则在圆环从P摆向Q的过程中，下列说法正确的是（　　）

A . 位置P与Q可能在同一高度 B . 感应电流方向始终逆时针 C . 感应电流方向先逆时针后顺时针 D . 圆环整体安培力先做负功后做正功

管道高频焊机可以对由钢板卷成的圆管的接缝实施焊接。焊机的原理如图所示，圆管通过一个接有高频交流电源的线圈，线圈所产生的交变磁场使圆管中产生交变电流，电流产生的热量使接缝处的材料熔化将其焊接。则下列说法正确的是（）

A . 该焊机也能焊接塑料圆管的接缝 B . 线圈的电阻越大，焊接效果越好 C . 线圈的电源换成直流电源也能进行焊接 D . 圆管的接缝处电阻较大，产生的电热较无接缝处大

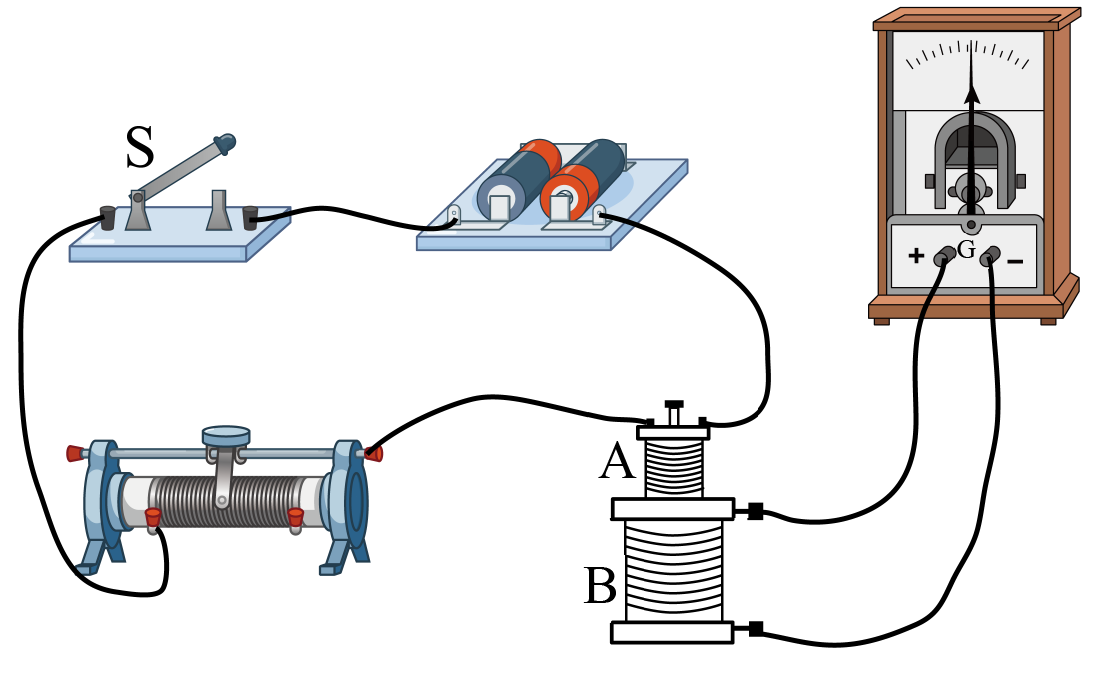

a．如图所示是“研究电磁感应现象”的实验装置：

（1）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将A线圈迅速插入B线圈中，电流计指针将偏转；（填“向左”、“向右”或 “不”）
（2）连好电路后，并将A线圈插入B线圈中后，若要使灵敏电流计的指针向左偏转，可采取的操作是；
A．插入铁芯 B．拔出A线圈 C．变阻器的滑片向左滑动 D．断开电键S瞬间

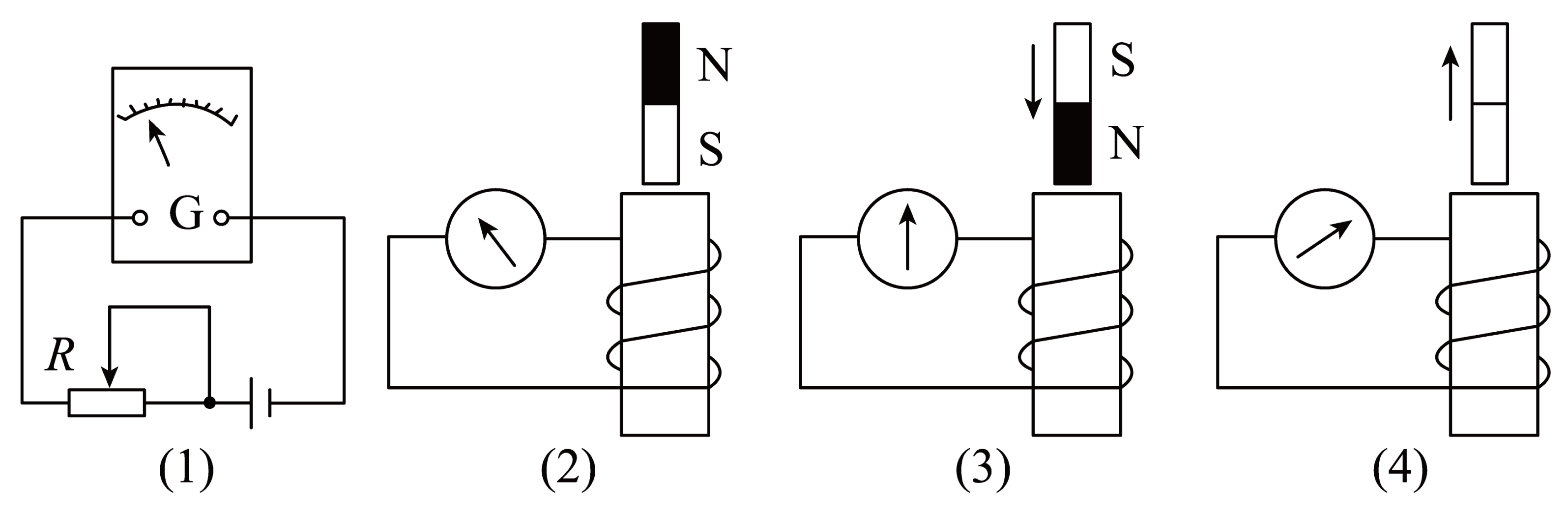

b．G为指针零刻度在中央的灵敏电流表，连接在直流电路中时的偏转情况如图（1）中所示，即电流从电流表G的左接线柱进时，指针也从中央向左偏。今把它与一线圈串联进行电磁感应实验，则图(2)中的条形磁铁的运动方向是向（填“上”、“下”）；图(4)中的条形磁铁下端为极（填“N”、“S”）。

如图所示， $\text{[math]}$ 平面的第一、三象限内以坐标原点O为圆心、半径为 $\text{[math]}$ 的扇形区域充满方向垂直纸面向外的匀强磁场．边长为L的正方形金属框绕其始终在O点的顶点、在 $\text{[math]}$ 平面内以角速度 $\text{[math]}$ 顺时针匀速转动． $\text{[math]}$ 时刻，金属框开始进入第一象限．不考虑自感影响，关于金属框中感应电动势E随时间t变化规律的描述正确的是（）

A . 在 $\text{[math]}$ 到 $\text{[math]}$ 的过程中，E一直增大 B . 在 $\text{[math]}$ 到 $\text{[math]}$ 的过程中，E先增大后减小 C . 在 $\text{[math]}$ 到 $\text{[math]}$ 的过程中，E的变化率一直增大 D . 在 $\text{[math]}$ 到 $\text{[math]}$ 的过程中，E的变化率一直减小

如图所示，电吉他中拾音器的线圈绕在磁体上。工作时，拨动被磁体磁化的金属琴弦，线圈就能将振动产生的信号转换为电信号并传送到音箱发出声音，则（）

A . 琴弦振动时，琴弦会受到安培力作用 B . 琴弦振动时，穿过线圈的磁通量将发生变化 C . 琴弦振动时，是琴弦切割磁感线，故琴弦中会产生感应电流 D . 若用软铁芯替代磁铁，拾音器依然可以正常工作

2022年6月17日，我国第三航空母舰命名为“中国人民解放军海军福建舰”，福建舰是我国完全自主设计建造的首艘配置电磁弹射的航空母舰。下列实例与电磁弹射系统工作原理类似的是（）

A . 回旋加速器 B . 质谱仪 C . 电磁炮 D . 电磁炉
