1 划时代的发现知识点题库

如图所示，直径为L的半圆形硬导体PQ以速度v在水平U形导体框架上匀速滑动，匀强磁场的磁感应强度大小为B ，导体框架中接入定值电阻，阻值为R₀ ，半圆形硬导体PQ的电阻为r ，其余电阻不计，则半圆形导体PQ切割磁感线产生的感应电动势大小及P、Q之间的电势差分别为 (　　)

A . BLv；BLv B . BLv； $\text{[math]}$ C . BLv； $\text{[math]}$ D . $\text{[math]}$ ； $\text{[math]}$

如图两条平行虚线之间存在匀强磁场，虚线间的距离为L ，磁场方向垂直纸面向里。abcd是位于纸面内的梯形线圈，ad与bc间的距离为L ， t＝0时刻，bc边与磁场区域边界重合。现令线圈以恒定速度v沿垂直于磁场区域边界的方向穿过磁场区域，取a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是下图中的( )

A .

B .

C .

D .

在如图甲所示的电路中，螺线管匝数n=1500匝，横截面积S=20cm² ．螺线管导线电阻r=1.0Ω，R₁=4.0Ω，R₂=5.0Ω，C=30μF．在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化．求：

（1）求螺线管中产生的感应电动势？
（2）闭合S，电路中的电流稳定后，电阻R₁的电功率？
（3）闭合S，电路中的电流稳定后，求电容器所带的电量？

两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示．已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场．线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）．下列说法正确的是（　　）

A . 磁感应强度的大小为0.5 T B . 导线框运动速度的大小为0.5m/s C . 磁感应强度的方向垂直于纸面向外 D . 在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.1N

如图是做探究电磁感应的产生条件实验的器材．

（1）在图中用实线代替导线把它们连成实验电路．
（2）由哪些操作可以使灵敏电流计的指针发生偏转（____）

A . 闭合开关 B . 断开开关 C . 保持开关一直闭合 D . 将线圈A从B中拔出
（3）假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向(填“左”或“右”)偏转．

如图所示，左右两套装置完全相同，用导线悬挂的金属细棒ab、cd分别位于两个蹄形磁铁的中央，悬挂点用导线分别连通。现用外力使ab棒向右快速摆动，则此时cd棒受到的安培力方向及这个过程中右侧装置的工作原理相当于（）

A . cd棒受到的安培力向右，右侧装置的工作原理相当于电动机 B . cd棒受到的安培力向左，右侧装置的工作原理相当于发电机 C . cd棒受到的安培力向右，右侧装置的工作原理相当于发电机 D . cd棒受到的安培力向左，右侧装置的工作原理相当于电动机

如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻 $\text{[math]}$ 。金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向上，金属棒ab始终保持静止。下列说法正确的是（）

A . 当B均匀增大时，金属棒ab中的电流增大 B . 当B增大时，金属棒ab中的感应电流方向由a到b C . 当B减小时，金属棒ab中的电流一定减小 D . 当B不变时，金属棒ab受到水平受向右的静摩擦力

物理课上，老师做了一个“神奇”的实验：如图所示，将30cm长的铝管竖直放置，一磁性很强的磁铁从上管口由静止释放，观察到磁铁用较长时间才从下管口落出。对于这个实验现象同学们经分析讨论做出相关的判断，你认为正确的是（下落过程中不计空气阻力，磁铁与管壁没有接触）。则（）

A . 如果磁铁的磁性足够强，磁铁会停留在铝管中，永远不落下来 B . 磁铁在铝管中运动的过程中，由于不计空气阻力，所以机械能守恒 C . 如果磁铁的磁性足够强，磁铁在铝管中运动时间更长，但一定会落下来 D . 如果将铝管换成塑料管，磁铁从塑料管中出来也会用较长时间

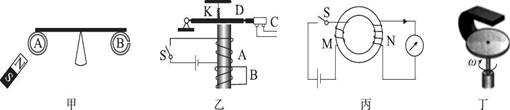

下列四幅演示实验图中，实验现象能正确表述实验结论的是（）

A . 图甲用磁铁靠近轻质闭合铝环 A，A 会靠近磁铁 B . 图乙断开开关 S，触点 C 不立即断开 C . 图丙闭合开关 S 时，电流表有示数，断开开关 S 时，电流表没有示数 D . 图丁铜盘靠惯性转动，手持磁铁靠近铜盘，铜盘转动加快

下列各种设备或器材中没有利用电磁感应现象的是（）

A . 发电机 B . 电动机 C . 电子感应加速器 D . 话筒

下面四种常用电器中哪一个应用的物理规律与其他三个不同（）

A . 动圈式麦克风 B . 动圈式扬声器 C . 家用电磁炉 D . 无线充电器

如图所示，a、b两个闭合线圈用同样的导线制成，匝数均为10匝，半径r_a=2r_b ，图示区域内有匀强磁场，且磁感应强度随时间均匀减小。则（）

图片_x0020_203640391

A . a、b线圈都产生了逆时针方向的电流 B . a、b线圈中产生的感应电动势之比E_a:E_b=2:1 C . a、b线圈中电功率之比P_a:P_b=2:1 D . a、b线圈中感应电流之比I_a:I_b=2:1

两圆环A、B置于同一水平面上，其中A为均匀带正电的绝缘环，B为导体环，当A以如图所示的方向绕中心转动的角速度发生变化时，B中产生的感应电流有（　　）

A . A的转速减小，B中产生逆时针方向的电流 B . A的转速增大，B中产生顺时针方向的电流 C . A的转速增大，B中产生逆时针方向的电流 D . 无法判断B中产生的感应电流

下列物理情景不属于电磁阻尼应用的是（　　）

A .

选用铝框做磁电式电表骨架 B .

在运输灵敏电流表时用导线把两接线柱连在一起 C .

魔术师将小圆柱形磁体从竖直放置的空心铝管上端管口放入表演失重魔术 D .

延时继电器控制高压电路开闭时

用单位长度电阻为 $\text{[math]}$ 的硬质细导线做成半径为 $\text{[math]}$ 的圆环，垂直圆环面的磁场充满其内接正方形， $\text{[math]}$ 时磁感应强度的方向如图甲所示，磁感应强度 $\text{[math]}$ 随时间 $\text{[math]}$ 的变化关系如图乙所示，则在 $\text{[math]}$ 到 $\text{[math]}$ 的时间内（）

A . 圆环中的感应电流始终沿顺时针方向 B . 圆环中的感应电流方向先沿逆时针方向后沿顺时针方向 C . 圆环中的感应电动势为 $\text{[math]}$ D . 圆环中的感应电流为 $\text{[math]}$

如图为演示电磁感应现象的实验装置，线圈与灵敏电流计G组成闭合电路。演示过程中，下列描述正确的是（）

A . 条形磁铁插入线圈的过程，灵敏电流计指针摆动 B . 条形磁铁插入线圈的过程，灵敏电流计指针无摆动 C . 条形磁铁在线圈中保持静止，灵敏电流计指针摆动 D . 条形磁铁从线圈中拔出的过程，灵敏电流计指针无摆动

近年来，手机无线充电技术越来越普及，图甲是某款手机的无线充电装置，其工作原理如图乙所示，其工作原理如图乙所示，其中送电线圈和受电线圈匝数比n₁：n₂=5：1，送电、受电线圈中所接电阻的阻值分别为R₁=25Ω，R₂=18Ω。当ab间接上220V的正弦交变电源后，受电线圈中产生电流给手机充电；充电时，受电线圈中的电流为2A．设送电线圈端输入电压为U₁ ，受电线圈cd端输出电压为U₂ ，把装置线圈视为理想变压器、手机充电时，下列说法正确的是（）

A . cd间电压为U₂=44V B . 手机两端的电压为5V C . 手机充电时，送电线圈的输入功率为84W D . 若送电线圈中的电流均匀增加，则受电线圈中的电流也一定均匀增加

关于下列四幅图对应的情景，说法正确的是（）

A . 图甲，当驾驶员开车在路上行驶时若遇到打雷闪电应该继续待在车内，避免人遭到雷击 B . 图乙，天宫二号内的宇航员王亚平老师的头发“飞散”是因为头发太轻不受地球的万有引力 C . 图丙为“热中子”核反应堆示意图，其中镉棒的作用是通过调节中子数目来控制热核反应的速度，进而控制核能释放 D . 图丁，用电磁炉煎鸡蛋，如果没有锅，把鸡蛋直接磕在电磁炉面板上也能把鸡蛋煎熟

如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。现将磁铁从A处由静止释放，经过最低处B，再摆到左侧最高处C，圆环始终保持静止，则（）
