如图所示，在竖直向下的匀强磁场中，有一闭合导体环，环面与磁场方向垂直，当导体环在磁场中完成下述运动时，可能产生感应电流的是( )

A . 导体环保持水平方位在磁场中向上或向下运动； B . 导体环保持水平方位向左或向右加速平动； C . 导体环以垂直环面，通过环心的轴转动； D . 导体环以一条直径为轴，在磁场中转动。

物理课上，老师做了一个奇妙的“跳环实验”。如图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后.将一金属套环置于线圈L上，且使铁芯穿过套环。闭合开关S的瞬间，套环立刻跳起。某司学另找来器材再探究此实验。他连接好电路，经重复试验，线圈上的套环均末动。对比老师演示的实验，下列四个选项中,导致套环未动的原因可能是（）

A . 线圈接在了直流电源上 B . 电源电压过高 C . 所选线圈的匝数过多 D . 所用套环的材料与老师的不同

如图所示环形金属软弹簧所处平面与某一匀强磁场垂直，将弹簧沿半径方向向外拉成圆形，则以下措施不能使该金属弹簧中产生感应电流的是( )

A . 保持该周长不变，将弹簧由圆形拉成方形 B . 保持该周长不变，将弹簧由圆形拉成三角形 C . 保持该面积不变，将弹簧由圆形拉成方形 D . 保持该面积不变，将弹簧由圆形拉成三角形

如图，两条相距l的光滑平行金属导轨位于同一水平面（纸面）内，其左端接一阻值为R的电阻；一与导轨垂直的金属棒置于两导轨上；在电阻、导轨和金属棒中间有一面积为S的区域，区域中存在垂直于纸面向里的均匀磁场，磁感应强度打下B₁随时间t的变化关系为 $\text{[math]}$ ，式中k为常量；在金属棒右侧还有一匀强磁场区域，区域左边界MN（虚线）与导轨垂直，磁场的磁感应强度大小为B₀ ，方向也垂直于纸面向里。某时刻，金属棒在一外加水平恒力的作用下从静止开始向右运动，在t₀时刻恰好以速度v₀越过MN，此后向右做匀速运动。金属棒与导轨始终相互垂直并接触良好，它们的电阻均忽略不计。求

（1）在t=0到t=t₀时间间隔内，流过电阻的电荷量的绝对值；
（2）在时刻t（t>t₀）穿过回路的总磁通量和金属棒所受外加水平恒力的大小。

如图A.，螺线管内有平行于轴线的外加匀强磁场，以图中箭头所示方向为其正方向。螺线管与导线框abcd相连，导线框内有一小金属圆环L，圆环与导线框在同一平面内。当螺线管内的磁感应强度B随时间按图B.所示规律变化时（）

A . 在t₁~t₂时间内，L有收缩趋势 B . 在t₂~t₃时间内，L有扩张趋势 C . 在t₂~t₃时间内，L内有逆时针方向的感应电流 D . 在t₃~t₄时间内，L内有顺时针方向的感应电流

如图所示，在纸面内放有一个条形磁铁和一个圆形线圈（位于磁铁正中央），下列情况中能使线圈中产生感应电流的是（　　）

A . 将磁铁在纸面内向上平移 B . 将磁铁在纸面内向右平移 C . 将磁铁绕垂直纸面的轴转动 D . 将磁铁的N极转向纸外，S极转向纸内

下列说法正确的是（　　）

A . 当一种电荷出现时，必有等量的异种电荷出现；当一种电荷消失时，必有等量的异种电荷消失 B . 摩擦起电现象使本没有电子和质子的物体中产生了电子和质子 C . 两种不同材料的绝缘体互相摩擦后，一定同时带上不等量异种电荷 D . 感应起电现象说明两个不接触的物体间也可以发生电子的转移

如图所示，竖直平面内有一金属环，半径为a，总电阻为R（指拉直时两端的电阻），磁感应强度为B的匀强磁场垂直穿过环平面，在环的最高点A用铰链连接长度为2a、电阻为 $\text{[math]}$ 的导体棒AB，AB由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度为v，则这时AB两端的电压大小为（）

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . Bav

正三角形ABC的三个顶点处分别固定有水平放置的长直导线，并通以如图所示方向的恒定电流，导线中的电流大小相等，三角形中心O点的磁感应强度大小为B₀ ，已知通电直导线在某点产生的磁场与通电直导线的电流大小成正比，则下列说法正确的是（）

A . O点处的磁感应强度方向竖直向下 B . B、C处两导线电流在O点产生的合磁场方向水平向左 C . B处电流在O点处产生的磁场磁感应强度大小为

B₀ D . 将A处电流大小减半，则O点处的磁场磁感应强度大小为

B₀

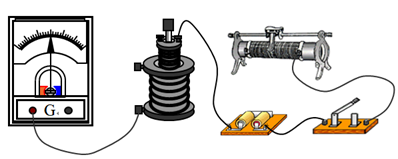

下图为研究电磁感应现象的实验装置，部分导线已连接。

图片_x0020_100016

（1）用笔画线代替导线将图中未完成的电路连接好。
（2）在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈抽出时，灵敏电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）。

如图所示，匀强磁场垂直铜环所在的平面向里，磁感应强度大小为B．导体棒A的一端固定在铜环的圆心O处，可绕O匀速转动，与半径分别为r₁、r₂的铜环有良好接触。通过电刷把大小铜环与两竖直平行正对金属板P、Q连接成电路。R₁、R₂是定值电阻，R₁=R₀ ， R₂=2R₀ ，质量为m、电荷量为Q的带正电小球通过绝缘细线挂在P、Q两板间，细线能承受的最大拉力为2mg，已知导体棒与铜环电阻不计，P、Q两板间距为d，重力加速度大小为g。现闭合开关，则（）

A . 当小球向右偏时，导体棒A沿逆时针方向转动 B . 当细线与竖直方向夹角为45°时，平行板电容器两端电压为 $\text{[math]}$ C . 当细线与竖直方向夹角为45°时，电路消耗的电功率为 $\text{[math]}$ D . 当细线恰好断裂时（此时小球的加速度为零），导体棒A转动的角速度为 $\text{[math]}$

静电现象在自然界中普遍存在，下列不属于静电现象的是（）

A . 冬天睡觉脱毛衫时，常常会听到噼里啪啦的响声 B . 梳过头发的塑料梳子会吸起纸屑 C . 将闭合小线圈接近通电线圈过程中，小线圈中产生电流 D . 将一绝缘枕形导体靠近带电小球时，枕形导体两端出现等量异种电荷

如图所示，两同心圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环，两环均可绕中心在水平内转动，则（）

图片_x0020_100002

A . 若A匀速转动，B中产生恒定的感应电流 B . 若A逆时针加速转动，B中一定产生顺时针方向的感应电流 C . 若A顺时针减速转动，B中感应电流的方向可能是逆时针 D . 若A，B以相同的转速同方向加速转动，B中没有感应电流

图为“研究电磁感应现象”的实验装置．

（1）将图中所缺的导线补接完整．
（2）如果在闭合开关时发现灵敏电流计的指针向左偏了一下，那么合上开关后可能出现的情况有：
①将原线圈迅速插入副线圈时，灵敏电流计指针将；

②原线圈插入副线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针．

在LC振荡电路中，某时刻的磁场方向如图所示，下列说法正确的是（　　）

A . 若磁场正在减弱，则电容器上极板带负电 B . 若电容器正在放电，则电容器上极板带正电 C . 若电容器上极板带正电，则线圈中的电流正在增大 D . 若在电容器极板间插入电介质，则电路的振荡频率会减小

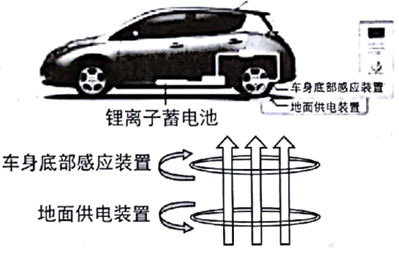

随着新能源轿车的普及，无线充电技术得到进一步开发和应用，一般给大功率电动汽车充电时利用的是电磁感应原理，如图所示，由地面供电装置（主要装置有线圈和电源）将电能传送至电动汽车车底部的感应装置（主要装置是线圈），该装置使用接收到的电能对车载电池进行充电，供电装置与车身接收装置之间通过磁场传送能量，由于电磁辐射等因素，其能量传输效率只能达到90%左右.无线充电桩一般采用平铺式放置，用户无须下车、无须插电即可对电动汽车进行充电.目前，无线充电桩可以允许的充电有效距离一般为15~25cm，允许的错位误差一般为15cm左右.下列说法正确的是（）

A . 无线充电桩的优越性之一是在百米开外也可以对电动汽车快速充电 B . 车身感应装置线圈中感应电流的磁场总要阻碍引起感应电流的磁通量的变化 C . 车身感应装置线圈中感应电流的磁场总是与地面供电装置线圈中电流的磁场方向相反 D . 若线圈均采用超导材料则能量的传输效率有望达到100%

为探讨磁场对脑部神经组织的影响及临床医学应用，某小组查阅资料得知：“将金属线圈放置在头部上方几厘米处，给线圈通以上千安培、历时约几毫秒的脉冲电流，电流流经线圈产生瞬间的高强度脉冲磁场，磁场穿过头颅对脑部特定区域产生感应电场及感应电流，而对脑神经产生电刺激作用，其装置如图所示。”同学们讨论得出的下列结论正确的是（）

A . 脉冲电流流经线圈会产生高强度的磁场是电磁感应现象 B . 脉冲磁场在线圈周围空间产生感应电场是电流的磁效应 C . 若将脉冲电流改为恒定电流，可持续对脑神经产生电刺激作用 D . 若脉冲电流最大强度不变，但缩短脉冲电流时间，则在脑部产生的感应电场及感应电流会增强

如图是手持式金属探测器，它广泛应用于机场铁路等入口的安全检查，它的主要工作原理是电磁感应。以下应用也是利用了电磁感应原理的是（）

A .

电吹风 B .

避雷针 C .

动圈式话筒 D .

显像管

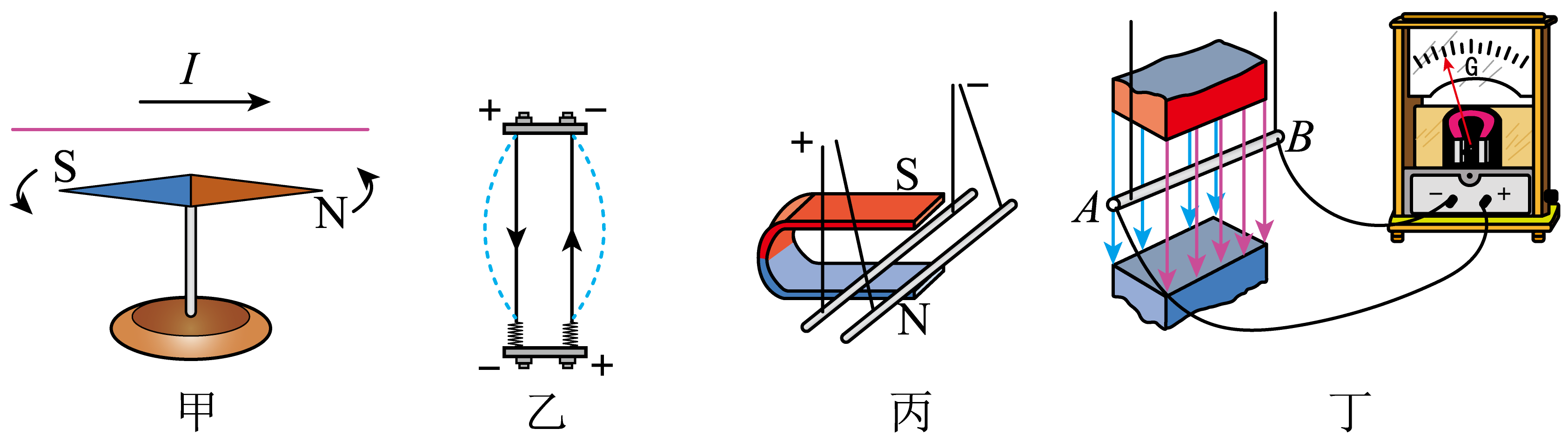

下列现象中，属于电磁感应现象的是（）

A . 图甲中小磁针在通电导线附近发生偏转 B . 图乙中两条通电导线之间发生相互作用 C . 图丙中磁体对通电导线有力的作用 D . 图丁中导体棒切割磁感线，电流计指针发生偏转

从1822年至1831年的近十年时间里，英国科学家法拉第心系“磁生电”。在他的研究过程中有两个重要环节：（1）敏锐地觉察并提出“磁生电”的闪光思想；（2）通过大量实验，将“磁生电”（产生感应电流）的情况概括为五种：变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体。结合你学过的相关知识，试判断下列说法正确的是（）

A . 环节（1）提出“磁生电”思想是受到了奥斯特的“电流磁效应”的启发 B . 环节（1）提出“磁生电”思想是为了对已经观察到的“磁生电”现象做出合理解释 C . 环节（2）中五种“磁生电”条件都可以概括为“穿过闭合导体回路的磁通量发生变化” D . 环节（2）中“在磁场中运动的导体”这种情况不符合“穿过闭合导体回路的磁通量发生变化”这一条件
