如图所示，框架面积为S ，框架平面与磁感应强度为B的匀强磁场方向垂直，则穿过平面的磁通量为．若使框架绕OO′转过60°角，则穿过框架平面的磁通量为．

现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转．由此可以判断( )

A . 线圈A向上移动或滑动变阻器的滑片P向右加速滑动都能引起电流计指针向左偏转 B . 线圈A中铁芯向上拔出或断开开关，都能引起电流计指针向右偏转 C . 滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央 D . 因为线圈A、线圈B的绕线方向未知，故无法判断电流计指针偏转的方向

下列设备中，利用电磁感应原理工作的是（）

A . 电动机 B . 白炽灯泡 C . 发电机 D . 电风扇

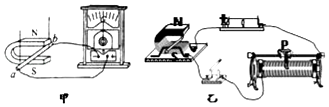

探究电磁感应现象应选用如图（选填“甲”或“乙”）所示的装置进行实验．在这个现象中感应电流的方向与的方向和磁感应线方向有关．

如图所示，L是一电阻可以忽略不计的电感线圈，a、b为L上的左右两个端点，A、B、C为完全相同的三个灯泡，原来开关S是闭合的，三个灯泡均在发光，某时刻将开关S断开，则a点的电势b点（填“高于”、“低于”或“等于”），B、C两灯发生的现象为．

如图所示，两个线圈套在同一个铁芯上，线圈的绕向如图甲所示，左线圈连着正方形线框abcd，线框所在区域存在变化的磁场，取垂直纸面向里为正，磁感应强度随时间变化如图乙所示，不计线框以外的感生电场，右侧线圈连接一定值电阻R，下列说法中正确的是（　　）

A . t₁时刻ab边中电流方向由a→b，e点电势高于f点 B . 设t₁、t₃时刻ab边中电流大小分别为i₁、i₃ ，则有i₁＜i₃ ， e点与f点电势相等 C . t₂～t₄时间内通过ab边电量为0，定值电阻R中无电流 D . t₅时刻ab边中电流方向由a→b，f点电势高于e点

如图为“研究电磁感应现象”的实验装置．

（1）将图中所缺导线补接完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后：
A．将原线圈迅速插入副线圈时，灵敏电流计指针将．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）
B．原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针．（填“向左偏转一下”或“向右偏转一下”或“不偏转”）

如图所示是探究感应电流与磁通量变化关系的实验。下列操作会产生感应电流的有。

①闭合开关的瞬间； ②断开开关的瞬间；

③条形磁铁穿过线圈； ④条形磁铁静止在线圈中

此实验表明：只要穿过闭合电路的磁通量发生，闭合电路中就有感应电流产生。

图为“研究电磁感应现象”的实验装置．

（1）将图中所缺的导线补接完整．
（2）如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：
①将小线圈迅速插入大线圈时，灵敏电流计指针将向(填“左”或“右”)偏一下；
②小线圈插入大线圈后，将滑动变阻器的阻值调大时，灵敏电流计指针将向(填“左”或“右”)偏一下．

如图所示，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，由此可知，圆环a将( )

A . 顺时针加速旋转 B . 顺时针减速旋转 C . 逆时针匀速旋转 D . 逆时针减速旋转

置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上的部的线圈A相连．套在铁芯下部的线圈B引出两根导线接在两根水平导轨上，如图所示．导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中．下列说法中正确的是（）

图片_x0020_147246386

A . 圆盘顺时针加速转动时，ab棒将向右运动 B . 圆盘顺时针减速转动时，ab棒将向右运动 C . 圆盘顺时针匀速转动时，ab棒将向右运动 D . 圆盘顺时针加速转动时，ab棒将向左运动

著名物理学家弗曼曾设计过一个实验，如图所示.在一块绝缘板上中部安一个线圈，并接有电源，板的四周有许多带负电的小球，整个装置支撑起来. 忽略各处的摩擦，当电源接通的瞬间，下列关于圆盘的说法中正确的是（）

图片_x0020_100002

A . 圆盘将逆时针转动（俯视） B . 圆盘将顺时针转动（俯视） C . 圆盘不会转动 D . 圆盘先逆时针转再顺时针转（俯视）

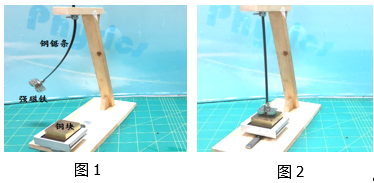

如图1所示是一个电磁阻尼现象演示装置，钢锯条上端固定在支架上，下端固定有强磁铁，将磁铁推开一个角度释放，它会在竖直面内摆动较长时间；如图2所示，若在其正下方固定一铜块（不与磁铁接触），则摆动迅速停止。关于实验以下分析与结论正确的是（）

A . 如果将磁铁的磁极调换，重复实验将不能观察到电磁阻尼现象 B . 用闭合的铜制线圈替代铜块，重复试验将不能观察到电磁阻尼现象 C . 在图2情况中，下摆和上摆过程中磁铁和锯条组成的系统机械能均减少 D . 在摆动过程中铜块不受磁铁的作用力

随着电动汽车的大量普及，汽车无线充电受到越来越多的关注，无线充电简单方便，不需手动操作，没有线缆拖拽，大大提高了用户体验。受电线圈安装在汽车的底盘上，如图所示，当电动汽车行驶到安装在地面的供电线圈装置上，受电线圈即可“接受”到供电线圈的电流，从而对蓄电池进行充电。关于无线充电，下列说法不正确的（）

A . 无线充电技术与变压器的工作原理相同 B . 只有将供电线圈接到直流电源上，才能对蓄电池进行充电 C . 受电线圈中交变电流的频率与供电线圈中交变电流的频率相同 D . 受电线圈没有对准供电线圈（二者没有完全重合）时，也可以进行无线充电

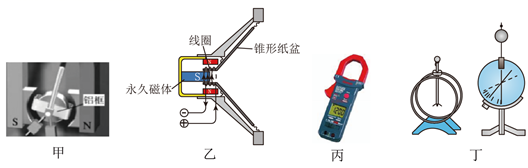

关于下列图片，说法正确的是（　　）

A . 图甲是磁电式电流表的内部结构图，里面的线圈常常用铝框做骨架，把线圈绕在铝框上，因为铝框中能产生感应电流，磁场对该感应电流的安培力有助于偏转指针停下来 B . 图乙是动圈式扬声器的结构示意图，当随声音变化的电流通过线圈，在安培力作用下线圈发生振动，从而带动纸盆振动发出声音的；这种扬声器是不能当话筒使用的 C . 图丙是钳式电流表，利用互感原理，可用于估测较大的交、直电流 D . 图丁是验电器和静电计，用于检验物体是否带电，只有当带电体与导体棒的上端金属球直接接触时金属箔片或者指针才会张开

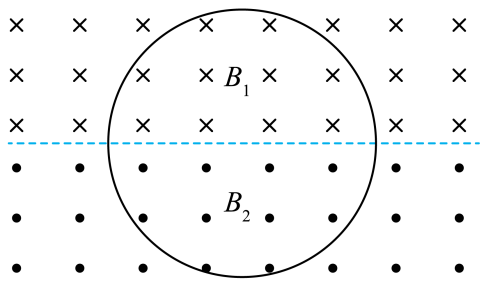

如图所示，两匀强磁场的磁感应强度 $\text{[math]}$ 和 $\text{[math]}$ 大小相等、方向相反，金属圆环的直径与两磁场的边界重合。下列变化会在环中产生逆时针方向感应电流的是（）

A . 同时增大 $\text{[math]}$ ，减小 $\text{[math]}$ B . 同时减小 $\text{[math]}$ ，增大 $\text{[math]}$ C . 同时以相同的变化率增大 $\text{[math]}$ 和 $\text{[math]}$ D . 同时以相同的变化率减小 $\text{[math]}$ 和 $\text{[math]}$

近几年，无线电能传输技术发展迅速，越来越多的智能手机开始配备无线充电功能，如图所示为手机无线充电的原理图，下列哪种装置的工作原理与其相同（）

A . 电磁炉 B . 质谱仪 C . 速度选择器 D . 回旋加速器

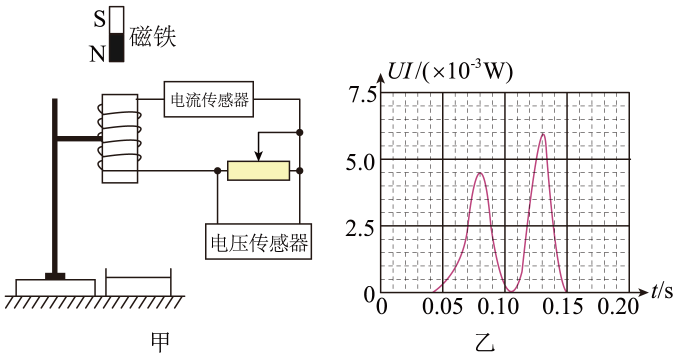

利用如图甲所示装置可以研究磁铁下落过程中的重力势能与电能之间的相互转化，螺线管的电阻值 $\text{[math]}$ ，初始时滑动变阻器（最大阻值为 $\text{[math]}$ ）的滑片位于正中间，打开传感器，将质量为m的磁铁从螺线管正上方由静止释放，磁铁下端为N极。磁铁下落中受到的电磁力一直明显小于磁铁重力，且不发生转动，穿过螺线管后掉落到海绵垫上立即静止，释放点（磁铁N极的下端）到海绵垫的高度为h。电压、电流传感器的示数分别为U、I，计算机屏幕上显示出如图乙所示的UI—t图像，图像中出现两个峰值。下列说法正确的是（）

A . 磁铁穿过螺线管的过程中，产生第一峰值时线圈中的感应电动势约为0.3V B . 在磁铁下降h的过程中，可估算出机械能转化为电能约为 $\text{[math]}$ C . 如果仅将滑动变阻器的滑片从中间向左移动，图像中的两个峰值都会增大 D . 磁铁下落过程受到的电磁力方向先向上后变为向下

如图，安装在公路上的测速装置：路面下方间隔一定距离埋设两个通电线圈，线圈与检测抓拍装置相连，车辆从线圈上面通过时，线圈中会产生脉冲感应电流，检测装置根据两线圈产生的脉冲信号的时间差 $\text{[math]}$ 计算出车速，对超速车辆进行抓拍。下列说法正确的是（）

A . 时间差 $\text{[math]}$ 越短，则车速越大 B . 时间差 $\text{[math]}$ 越长，则车速越大 C . 汽车匀速通过线圈，闭合电路不会产生感应电流 D . 汽车匀速通过线圈，闭合电路仍会产生感应电流

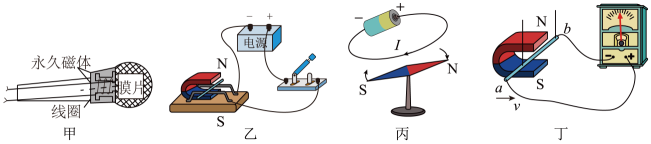

关于下列四幅图的说法正确的是（）

A . 甲图中话筒应用了磁场对电流的作用 B . 乙图是演示电磁感应现象的实验装置 C . 丙图实验说明磁场能产生电流 D . 丁图的实验所揭示的原理可以制成发电机
