1 划时代的发现 知识点题库

某部小说中描述一种窃听电话：窃贼将并排在一起的两根电话线分开，在其中一根电话线旁边铺设一条两端分别与耳机连接的导线，这条导线与电话线是绝缘的，如图所示.下列说法正确的是（）

老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是（   ）

丹麦物理学家首先发现放置在南北方向导线周围的小磁针，由于导线通电会向东西方向偏转，表明通电导线周围与磁体一样，存在，从而揭示了电与磁之间存在内在联系．

关于“研究电磁感应现象”实验的注意事项，下列说法正确的是（   ）

电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法不正确的有（   ）

如图为“研究电磁感应现象”的实验装置，如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后出现的情况有：

a．将A线圈迅速插入B线圈时，灵敏电流计指针将向偏转一下．

b．A线圈插入B线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将向偏转一下．

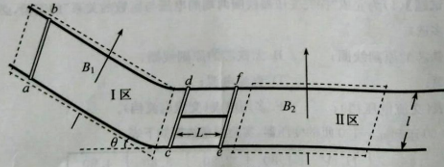

【加试题】间距为 的两平行金属导轨由水平部分和倾斜部分平滑连接而成，如图所示,倾角为θ的导轨处于大小为 ，方向垂直导轨平面向上的匀强磁场区间Ⅰ中，水平导轨上的无磁场区间静止放置一质量为3 的“联动双杆”（由两根长为 的金属杆， 和 ，用长度为L的刚性绝缘杆连接而成），在“联动双杆”右侧存在大小为 ，方向垂直导轨平面向上的匀强磁场区间Ⅱ，其长度大于L，质量为 ，长为 的金属杆 ，从倾斜导轨上端释放，达到匀速后进入水平导轨（无能量损失），杆 与“联动双杆”发生碰撞后杆 和 合在一起形成“联动三杆”，“联动三杆”继续沿水平导轨进入磁场区间Ⅱ并从中滑出，运动过程中，杆 、 和 与导轨始终接触良好，且保持与导轨垂直。已知杆 、 和 电阻均为 。不计摩擦阻力和导轨电阻，忽略磁场边界效应。求：

图为“研究电磁感应现象”的实验装置.

第二次工业革命的重要标志是 （  ）

在科技馆中常看到这样的表演：一根长1m左右的空心铝管竖直放置（图甲），把一枚磁性很强的小圆柱型永磁体从铝管上端放入管口，圆柱直径略小于铝管的内径，小圆柱在管内运动时，没有跟铝管内壁发生摩擦，则小圆柱从上端管口放入管中后，最终从下端管口落出经过的时间为t₁ ， 如果换用一条长度相同但有裂缝的铝管（图乙），小圆柱在铝管中下落的时间为t₂ ， g=10m/s² ， 则下列关于小圆柱在两管中下落的说法中正确的是（   ）

扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌。为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示。无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是（   ）

如下图所示,在铁芯F上绕着两个线圈A、B.如果线圈A中的电流 和时间 的关系如图所示,在t～t₂这段时间内,A、B、C、D四种情况中,在线圈B中能产生感应电流的是(　　)

下列设备或电器中，利用电磁感应原理工作的是(   )

下图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流。各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是（   ）

如图甲所示，在绝缘的水平桌面上放置一金属圆环．在圆环的正上方放置—个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正．以下说法中正确的是（   ）

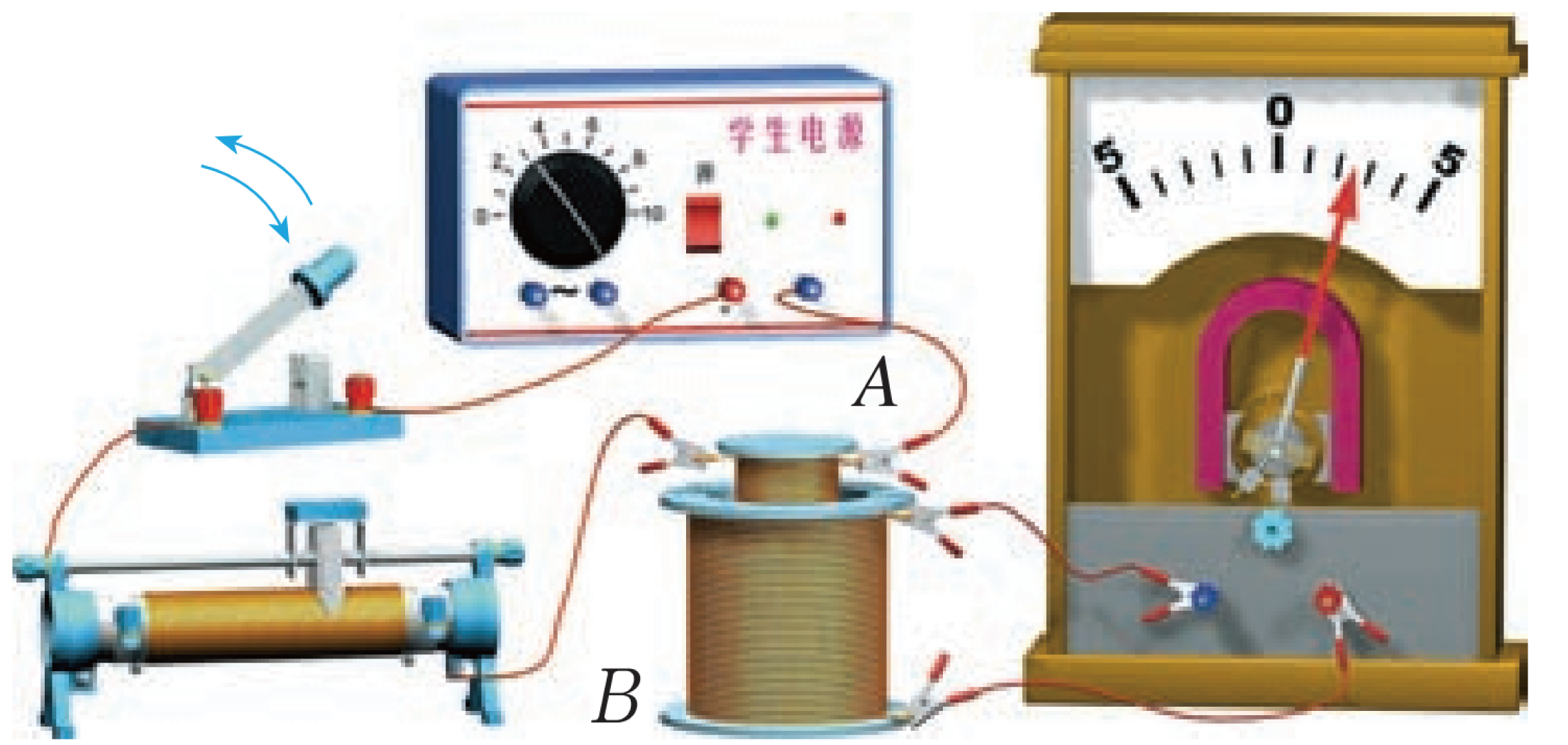

某同学用如图所示的实验器材探究电磁感应现象。他连接好电路并检查无误后，闭合电键的瞬间观察到电流表G指针向右偏转。电键闭合后：

某同学搬运如图所示的磁电式电流表时，发现表针晃动剧烈且不易停止。按照老师建议，该同学在两接线柱间接一根导线后再次搬运，发现表针晃动明显减弱且能很快停止。下列说法正确的是（   ）

某研究小组利用如图所示的实验装置探究感应电流产生的条件。下列说法正确的是（   ）

关于下列四个图，其中说法错误的是（   ）

特高压直流输电是国家重点能源工程。如图所示，两根等高、相互平行的水平长直导线分别通有方向相同的电流I₁和I₂ ， I₁>I₂。a、b、c三点连线与两根导线等高并垂直，b点位于两根导线间的中点，a、c两点与b点距离相等，d点位于b点正下方。不考虑地磁场的影响，则（   ）
