第1节电磁感应现象知识点题库

以物理为基础的科学技术的高速发展，直接推动了人类社会的进步。下列哪一个发现更直接推动了人类进入电气化时代？

A . 库仑定律的发现 B . 欧姆定律的发现 C . 感应起电现象的发现 D . 电磁感应现象的发现

在“研究电磁感应现象”的实验中，首先按图（a）接线，以查明电流表指针的偏转方向与电流方向之间的关系．当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按图（b）所示将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路．

（1） S闭合后，将螺线管A（原线圈）插入螺线管B（副线圈）的过程中，电流表的指针将偏转．
（2）线圈A放在B中不动时，指针将偏转．
（3）线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将偏转．（选填“向左”、“向右”或“不”）

钳形电流测量仪的结构图如图所示，其铁芯在捏紧扳手时会张开，可以在不切断被测载流导线的情况下，通过内置线圈中的电流值I和匝数n获知载流导线中的电流大小I₀ ，则关于该钳形电流测量仪的说法正确的是（）

A . 该测量仪可测量直流电的电流 B . 载流导线中电流大小I₀= $\text{[math]}$ C . 若钳形部分铁芯没有完全闭合，测量出的电流将小于实际电流 D . 若将载流导线在铁芯上多绕几匝，钳形电流测量仪的示数将变小

如图所示，判断实验过程中线圈中有无感应电流．（填“有”或“无”）

①把磁铁插入线圈感应电流．

②把磁铁放在线圈内不动感应电流．

③实验表明只要（填“闭合”或“不闭合”）电路内的磁通量发生（填“变化”或“不变”），就会产生感应电流．

如图所示，螺线管采用双线绕法．条形磁铁从上方插入的过程，关于电阻R上产生的感应电电流说法正确的是（　　）

A . 感应电流的方向a流向b B . 感应电流的方向b流向a C . 没有感应电流产生 D . 有感应电流产生，但方向无法确定

如图所示，在匀强磁场中放有平行铜导轨，它与大导线圈M相连接，要使小导线圈N获得顺时针方向的感应电流，则放在导轨中的裸金属棒ab的运动情况是（两导线圈共面位置）（）

A . 向右匀速运动 B . 向左加速运动 C . 向右减速运动 D . 向右加速运动

如图所示，两足够长的光滑金属导轨竖直放置，相距为L，一理想电流表与两导轨相连，匀强磁场与导轨平面垂直．一质量为m、有效电阻为R的导体棒在距磁场上边界h处静止释放．导体棒进入磁场后，流经电流表的电流逐渐减小，最终稳定为I．整个运动过程中，导体棒与导轨接触良好，且始终保持水平，不计导轨的电阻．求：

（1）磁感应强度的大小B；
（2）电流稳定后，导体棒运动速度的大小v；
（3）流经电流表电流的最大值I_m ．

一正三角形导线框ABC（高度为a）从图示位置沿x轴正向匀速穿过两匀强磁场区域．两磁场区域磁感应强度大小均为B、方向相反、垂直于平面、宽度均为a．图乙反映感应电流I与线框移动距离x的关系，以逆时针方向为电流的正方向．图象正确的是（　　）

A .

B .

C .

D .

演示地磁场存在的实验装置 $\text{[math]}$ 由环形线圈，微电流传感器，DIS等组成 $\text{[math]}$ 如图所示 $\text{[math]}$ 首先将线圈竖直放置，以竖直方向为轴转动，屏幕上的电流指针 $\text{[math]}$ 填：“有”或“无” $\text{[math]}$ 偏转；然后仍将线圈竖直放置，使其平面与东西向平行，并从东向西移动，电流指针 $\text{[math]}$ 填：“有”或“无” $\text{[math]}$ 偏转；最后将线圈水平放置，使其从东向西移动，电流指针 $\text{[math]}$ 填：“有”或“无” $\text{[math]}$ 偏转．

如图，一均匀金属圆盘绕通过其圆心且与盘面垂直的轴逆时针匀速转动，现施加一垂直穿过圆盘的有界匀强磁场，圆盘开始减速．在圆盘减速过程中，以下说法正确的是（）

A . 处于磁场中的圆盘部分，靠近圆心处电势高 B . 若所加磁场反向，处于磁场中的圆盘部分，靠近圆心处电势高 C . 若所加磁场反向，圆盘将加速转动 D . 若所加磁场穿过整个圆盘，圆盘将匀速转动

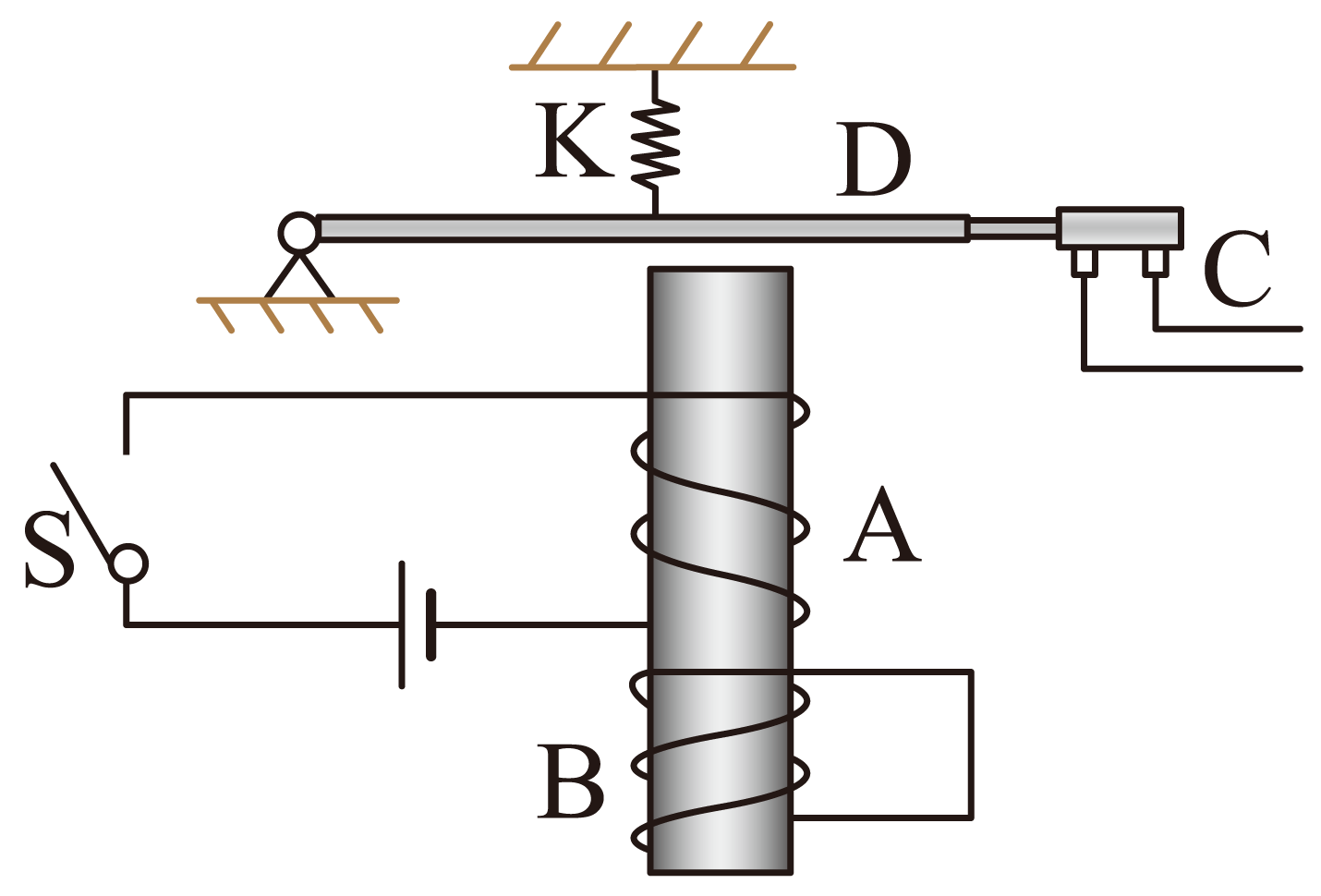

下列四幅演示实验图中，实验现象能正确表述实验结论的是（）

A . 图甲用磁铁靠近轻质铝环A，A会靠近磁铁 B . 图乙断开开关S，触点C不立即断开 C . 图丙闭合开关S时，电流表有示数，断开开关S时，电流表没有示数 D . 图丁铜盘靠惯性转动，手持磁铁靠近铜盘，铜盘转动加快

如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将原线圈迅速从副线圈拔出时，电流计指针将；原线圈插入副线圈后，将滑动变阻器滑片迅速向右移动时，电流计指针将。（以上两空选填向右偏、向左偏或不偏转）

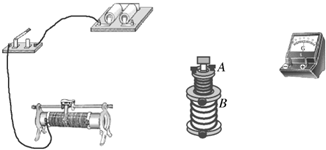

如图为“研究电磁感应现象”的实验装置，部分导线已连接．

图片_x0020_927131626

（1）请用笔画线代替导线将图中未完成的电路连接好．
（2）如果在闭合电键时发现灵敏电流计的指针向左偏了一下，然后将原线圈A迅速拔出副线圈B ，那么此过程中，电流计的指针将向偏；若原线圈插入副线圈不动，然后将滑动变阻器滑片迅速向右移动，那么此时电流计的指针将向偏．

如图所示，A、B为大小、形状均相同且内壁光滑、用不同材料制成的圆筒，竖直固定在相同高度，两个相同的条形磁铁，同时从A、B上端管口同一高度无初速度同时释放，穿过A管的条形磁铁比穿过B管的条形磁铁先落到地面．下面关于两管的制作材料的描述可能的是( )

图片_x0020_100009

A . A管是用塑料制成的，B管是用铜制成的 B . A管是用铝制成的，B管是用胶木制成的 C . A管是用胶木制成的，B管是用塑料制成的 D . A管是铜制成的，B管是用塑料制成的

如图所示的实验示意图中，用于探究“磁生电”的是（）

A .

B .

C .

D .

关于感应电流，下列说法中正确的是（）

A . 只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流 B . 只要闭合导线做切割磁感线运动，导线中就一定有感应电流 C . 若闭合电路中磁感应强度发生变化，闭合电路中一定有感应电流 D . 当穿过闭合电路的磁通量发生变化时，闭合电路中一定有感应电流

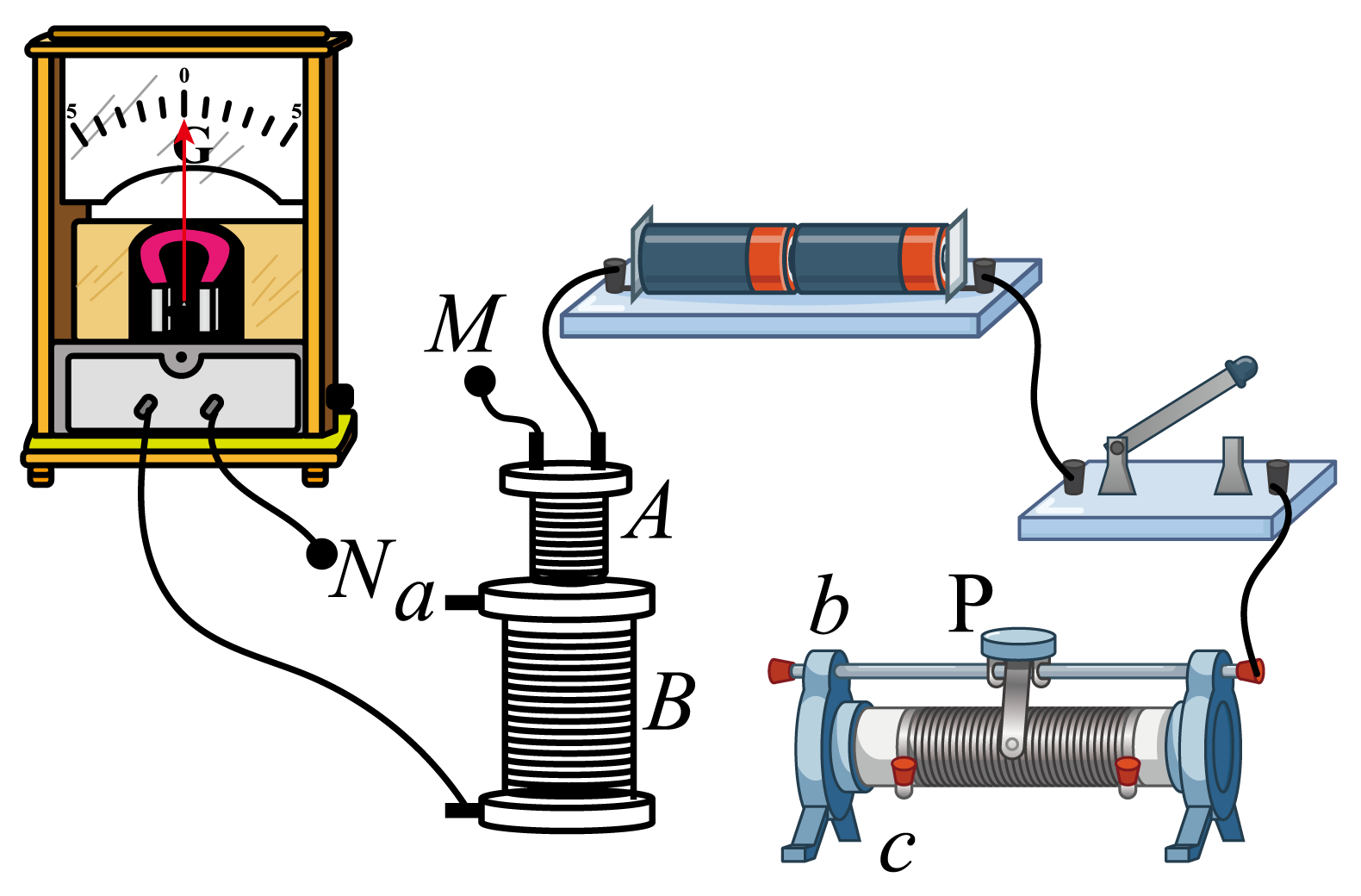

小华同学正在进行“探究法拉第电磁感应现象”的实验。

（1）已将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电表及开关按如图所示部分连接，要把电路连接完整且正确，则N连接到接线柱（选填“a”、“b”或“c”），M连接到接线柱（选填“a”、“b”或“c”）。
（2）正确连接电路后，开始实验探究，某同学发现当他将滑动变阻器的滑片P向右匀速滑动时，灵敏电流计的指针向右偏转，由此可以判断____。

A . 滑动变阻器的滑片P向右加速滑动，灵敏电流计的指针向左偏转 B . 线圈A中的铁芯向上拔出或断开开关，都能引起灵敏电流计的指针向右偏转 C . 滑动变阻器的滑片P匀速向左滑动，灵敏电流计的指针静止在中央
（3）实验中小华同学发现在两次电磁感应现象中，第一次电流计的指针摆动的幅度比第二次指针摆动的幅度大，原因是线圈中第一次的（选填“磁通量”、“磁通量的变化量”或“磁通量的变化率”）比第二次的大。
