第1节电磁感应现象知识点题库

粗细均匀的电阻丝围成图所示的线框，置于正方形有界匀强磁场中，磁感强度为B ，方向垂直于线框平面，图中ab=bc=2cd=2de=2ef=2fa=2L。现使线框以同样大小的速度v匀速沿四个不同方向平动进入磁场，并且速度方向始终与线框先进入磁场的那条边垂直，则在通过如图所示位置时，下列说法中正确的是（）

A . ab两点间的电势差图甲中最大 B . ab两点间的电势差图乙中最大 C . 回路电流图丙中最大 D . 回路电流图丁中最小

如图，一根通有电流的长直导线的右边有一矩形线圈，线圈中能产生感应电流的是( )

A . 向上移动 B . 向下移动 C . 向右移动 D . 向任一方向移动

1931年英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子即“磁单极子”.1982年美国物理学家卡布莱设计了一个寻找磁单极子的实验，仪器的主要部分是一个由超导体组成的线圈，超导体的电阻为零，一个微弱的电动势就可以在超导线圈中引起感应电流，而且这个电流将长期维持下去，并不减弱，他设想，如果一个只有N极的磁单极子从上向下穿过如图所示的超导线圈，那么从上向下看，超导线圈上将出现（）

A . 先是逆时针方向的感应电流，然后是顺时针方向的感应电流 B . 先是顺时针方向的感应电流，然后是逆时针方向的感应电流 C . 顺时针方向持续流动的感应电流 D . 逆时针方向持续流动的感应电流

如图所示，一闭合金属圆环用绝缘细绳挂于O点，将圆环拉离平衡位置并释放，圆环摆动过程中经过匀强磁场区域，则（空气阻力不计）（）

A . 圆环向右穿过磁场后，还能摆至原高度 B . 在进入和离开磁场时，圆环中均有感应电流 C . 圆环进入磁场后离平衡位置越近速度越大，感应电流也越大 D . 圆环最终将静止在平衡位置

法拉第在研究电磁感应现象时，将两个线圈绕在同一个铁环上，简化电路如图所示，下列关于法拉第研究过程的说法正确的是（）

A . 闭合开关S的瞬间，右侧线圈中不产生感应电流 B . 闭合开关S以后，右侧线圈中产生稳定的感应电流 C . 断开开关S的瞬间，右侧线圈中产生感应电流 D . 断开开关S的瞬间，右侧线圈中不产生感应电流

随着科技的不断发展，无线充电已经进入人们的视线。小到手表、手机，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化。下图给出了某品牌的无线充电手机利用电磁感应方式无线充电的原理图。关于无线充电，下列说法正确的是（）

A . 无线充电时手机接收线圈部分的工作原理是“电流的磁效应” B . 只有将充电底座接到直流电源上才能对手机进行充电 C . 接收线圈中交变电流的频率与发射线圈中交变电流的频率相同 D . 只要有无线充电底座，所有手机都可以进行无线充电

如图所示，环形导线中通有顺时针方向的电流I，则该环形导线中心处的磁场方向为（）

A . 水平向右 B . 水平向左 C . 垂直于纸面向里 D . 垂直于纸面向外

如图所示，长直导线通有向右的电流I，金属线圈①与直导线垂直放置于其正下方，线圈②中心轴线与直导线重合，线圈③直径与直导线重合，线圈④与直导线共面放置于其正下方。在电流I均匀减小的过程中（）

图片_x0020_100013

A . 线圈①中磁通量减小 B . 线圈②中磁通量减小 C . 线圈③中没有磁感线穿过 D . 线圈④中磁通量减小产生感应电流

如图所示，一根长导线弯曲成“n”形，通以直流电I，正中间用绝缘线悬挂一金属环C，环与导线处于同一竖直平面内．在电流I增大的过程中，下列判断正确的是（）

图片_x0020_100014

A . 金属环中无感应电流产生 B . 金属环中有顺时针方向的感应电流 C . 悬挂金属环C的竖直线的拉力大于环的重力 D . 悬挂金属环C的竖直线的拉力小于环的重力

如图所示，一根足够长通以图示方向电流的直导线水平放置，直导线的正上方某处有悬点，用绝缘细线悬挂一铜圆环从图示A点由静止释放，在圆环运动到最低点的过程中．下列说法正确的是（）

A . 圆环中感应电流沿逆时针方向 B . 圆环中感应电流沿顺时针方向 C . 圆环所受安培力的方向总是竖直向上 D . 圆环所受安培力的方向总是与圆环的运动方向相反

关于电磁场、电磁波下列说法正确的是（）

A . 变化的磁场一定能产生变化的电场 B . 红外线测温仪根据人体发射的红外线强弱判断体温的高低 C . 观察者接近频率恒定的波源时，接收到波的频率比波源的频率小 D . 黑体会吸收任何射向它的电磁波，而不向外辐射电磁波

在研究电磁感应现象的实验中所用的器材如图所示。它们有：①电流计；②直流电源；③带铁芯的线圈A；④线圈B；⑤开关和导线；⑥光敏电阻。实验前光敏电阻已经被不透光的黑纸包住，A线圈处于B线圈中。

图片_x0020_100014

（1）按实验的要求在实物图上把连线补充完整。
（2）在连好的电路中，闭合开关时发现灵敏电流计的指针向右偏了一下。如果保持开关闭合一段时间后揭去黑纸，则灵敏电流计指针将（“左偏”或者“右偏”）一下。

图所示是研究性学习小组的同学设计的防止电梯坠落的应急安全装置，在电梯轿厢上安装上永久磁铁，电梯的井壁上铺设线圈，能在电梯突然坠落时减小对人员的伤害.关于该装置，下列说法正确的是(　　)

图片_x0020_100001

A . 当电梯突然坠落时，该安全装置可起到阻碍电梯下落的作用 B . 当电梯突然坠落时，该安全装置可使电梯停在空中 C . 当电梯坠落至永久磁铁在图示位置时，闭合线圈A、B中电流方向相同 D . 当电梯坠落至永久磁铁在图示位置时，闭合线圈A、B都在阻碍电梯下落

如图所示是由线圈L和电容器C组成的最简单的LC振荡电路。先把电容器充满电。t=0时如图（a）所示，电容器两板间的电势差最大，电容器开始放电。T=0.005s时如图（b）所示，LC回路中线圈上的电流第一次达到最大值，则（　　）

A . 此LC振荡电路的周期T=0.01s B . t=0.025s时，回路电流方向与图（b）中所示电流方向相反 C . t=0.035s时，线圈中的磁场能最大 D . t=0.040s至t=0.045s时，线圈中的电流逐渐减小

在如图所示的 $\text{[math]}$ 坐标系第一象限内存在垂直纸面向外的磁场，磁场沿y轴方向均匀分布、沿x轴正方向逐渐稀疏。在第一象限内有一个平行于 $\text{[math]}$ 平面的矩形导线框 $\text{[math]}$ ，已知穿过线框的磁通量为 $\text{[math]}$ ，则以下判断正确的是（　　）

A . 此时线框内有感应电流产生 B . 若线框沿y轴正方向平移，则框内有感应电流产生 C . 若线框沿x轴负方向平移，则框内有感应电流产生 D . 以 $\text{[math]}$ 为轴翻转 $\text{[math]}$ ，则这一过程中框内磁通量变化量为 $\text{[math]}$

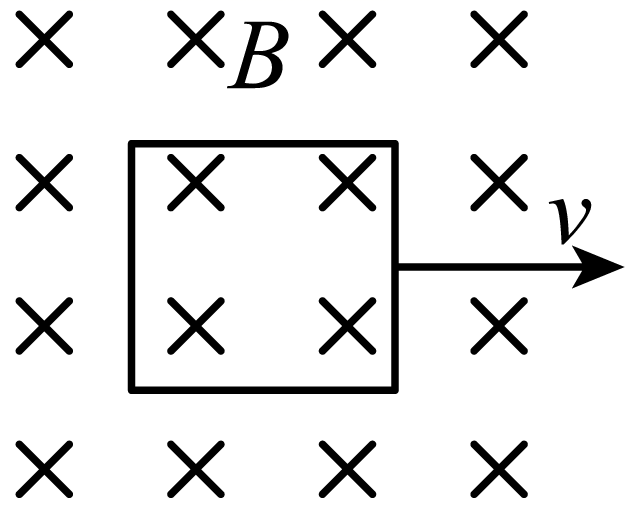

如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动。下列四个图中能产生感应电流的是（）

A .

B .

C .

D .

如图所示，有一正方形闭合线圈，在范围足够大的匀强磁场中匀速运动或匀速转动。线圈的运动情况和匀强磁场的方向在各选项中均已标出，其中能产生感应电流的是（）

A .

B .

C .

D .

动能回收系统能够提高电动车的续航能力，在电动车刹车瞬间，电源与电动车的电动机断开，同时启动动能回收系统，车轮带动电机转动向蓄电池充电，实现动能的回收，下列说法正确的是（）

A . 动能回收技术应用了电磁感应的原理 B . 动能回收技术应用了磁场对电流的驱动原理 C . 如果关闭此系统，刹车时汽车的机械能守恒 D . 随着技术的进步，动能回收的效率可以达到100%

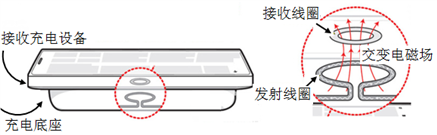

如图所示为手机无线充电的原理示意图。当充电基座上的送电线圈通入正弦式交变电流后，就会在受电线圈中感应出电流为手机电池充电。在充电过程中（）

A . 受电线圈中感应电流的方向不变 B . 受电线圈中感应电流的大小不变 C . 送电线圈和受电线圈通过互感现象实现能量传递 D . 手机和基座无需导线连接，这样传递能量没有损失

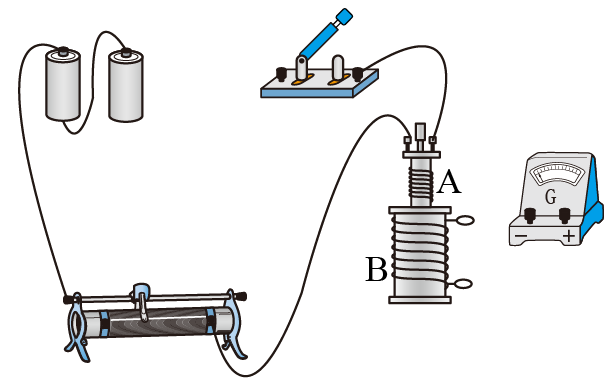

某校物理探究小组探究电磁感应规律的实验器材和电路如图所示。回答下列问题：

（1）请用笔画线代替导线，将图中各器材连接，构成正确的实验电路；
（2）实验中发现：闭合开关时，灵敏电流计的指针向左偏转了一下。闭合开关后，若将线圈A快速插入线圈B中，灵敏电流计的指针会（选填“向左偏”、“不偏转”或“向右偏”）；开关保持闭合，线圈A保持静止，若把滑动变阻器的滑片快速向左滑动，灵敏电流计的指针会（选填“向左偏”、“不偏转”或“向右偏”）；
（3）通过实验可以得出：当穿过闭合回路的时，闭合回路中就会产生感应电流。
