第1节电磁感应现象知识点题库

发电的基本原理之一是电磁感应，发现电磁感应现象的科学家是

A . 安培 B . 赫兹 C . 法拉第 D . 奥斯特

下列说法中正确的是(　　)

A . 只要导体相对磁场运动,导体中就一定会产生感应电流 B . 闭合导体回路在磁场中做切割磁感线运动,导体回路中一定会产生感应电流 C . 只要穿过闭合导体回路的磁通量不为零,导体回路中就一定会产生感应电流 D . 只要穿过闭合导体回路的磁通量发生变化,导体回路中就一定会产生感应电流

如图所示，垂直于纸面的匀强磁场局限在虚线框内，闭合线圈由位置1穿过虚线框运动到位置2，线圈在运动过程中什么时候有感应电流，什么时候没有感应电流？为什么？

1831年8月法拉第把两个线圈绕在一个铁环上（如图所示），线圈A接直流电源，线圈B接电流表。他发现，当线圈A的电路接通或断开的瞬间，线圈B中产生瞬时电流。分析这个实验，下列说法中正确的是（）

A . 此实验说明线圈B的感应电流是由线圈A的磁场变化引起的 B . 开关S闭合瞬间，G中的电流方向是b→a C . 若将其中的铁环拿走，再做这个实验，S闭合瞬间，G中没有电流 D . 若将其中的铁环拿走，再做这个实验，S闭合瞬间，G中仍有电流

下列关于电磁感应的说法中正确的是（）

A . 位于磁场中的闭合线圈，一定能产生感应电流 B . 闭合线圈在磁场中做加速运动，一定能产生感应电流 C . 闭合线圈在磁场中作切割磁感线运动，一定能产生感应电流 D . 穿过闭合线圈的磁感线条数发生变化，一定能产生感应电流

如图所示是三个成功的演示实验，回答下列问题．

（1）在实验中，电流表指针偏转的原因是．
（2）电流表指针偏转角跟感应电动势的大小成关系
（3）第一个成功实验（图a）中，将条形磁铁从同一高度插入到线圈中同一位置，快速插入和慢速插入有什么量是相同的？，什么量是不同的？．
（4）从三个成功的演示实验可归纳出的结论是．

如图所示，螺线管A、滑动变阻器、电源、开关组成电路，螺线管A放在螺线管B内，螺线管B与电流计组成一个闭合电路．

实验过程：

实验操作	有无电流产生
闭合开关的瞬间
闭合开关，A中电流稳定后，改变滑动变阻器接入电路中的阻值
闭合开关，A中电流稳定后，滑动变阻器在电路中的电阻不变
断开开关的瞬间

感应电流产生的条件：穿过闭合电路的发生变化．

两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直．边长为0.1m、总电阻为0.005Ω的正方形导线框abcd位于纸面内，cd边与磁场边界平行，如图（a）所示．已知导线框一直向右做匀速直线运动，cd边于t=0时刻进入磁场．线框中感应电动势随时间变化的图线如图（b）所示（感应电流的方向为顺时针时，感应电动势取正）．下列说法正确的是（　　）

A . 磁感应强度的大小为0.5 T B . 导线框运动速度的大小为0.5m/s C . 磁感应强度的方向垂直于纸面向外 D . 在t=0.4s至t=0.6s这段时间内，导线框所受的安培力大小为0.1N

下列说法正确的是（）

A . 法拉第通过精心设计的实验，发现了电磁感应现象，首先发现电与磁存在联系 B . 法拉第首先提出了分子电流假说 C . 我们周围的一切物体都在辐射电磁波 D . 一束光照射到某种金属上不能发生光电效应，可能是因为这束光的频率太大

如图所示，电源的电动势为E、内阻为r，L₁、L₂为两个相同的灯泡，线圈L的直流电阻不计，与灯泡L₁连接的是一只理想二极管D.下列说法中正确的是（）

A . 闭合开关S稳定后L₁、L₂亮度相同 B . 断开S的瞬间，L₂会逐渐熄灭 C . 断开S的瞬间，L₁中电流方向向左 D . 断开S的瞬间，a点的电势比b点高

如图所示,在匀强磁场中放置一个电阻不计的平行金属导轨,导轨跟大线圈M相连，导轨上放一根导线ab，磁感线垂直于导轨所在平面，欲使M所包围的小闭合线圈N产生顺时针方向的感应电流,则导线的运动情况可能是( )。

A . 匀速向右运动 B . 加速向右运动 C . 减速向左运动 D . 加速向左运动

置于匀强磁场中的金属圆盘中央和边缘各引出一根导线，与套在铁芯上的部的线圈A相连．套在铁芯下部的线圈B引出两根导线接在两根水平导轨上，如图所示．导轨上有一根金属棒ab处在垂直于纸面向外的匀强磁场中．下列说法中正确的是（）

图片_x0020_147246386

A . 圆盘顺时针加速转动时，ab棒将向右运动 B . 圆盘顺时针减速转动时，ab棒将向右运动 C . 圆盘顺时针匀速转动时，ab棒将向右运动 D . 圆盘顺时针加速转动时，ab棒将向左运动

如下图所示,在铁芯F上绕着两个线圈A、B.如果线圈A中的电流 $\text{[math]}$ 和时间 $\text{[math]}$ 的关系如图所示,在t～t₂这段时间内,A、B、C、D四种情况中,在线圈B中能产生感应电流的是(　　)

A .

B .

C .

D .

如图所示，水平放置的绝缘桌面上有一个金属圆环，圆心的正上方有一个竖直的条形磁铁。请通过分析形成以下结论：把条形磁铁向水平方向移动时，金属圆环将受到水平方向运动的驱动力，驱动力的方向跟条形磁铁运动的方向相同。

图片_x0020_100004

图是一种延时继电器的示意图。铁芯上有两个线圈A和B。线圈A跟电源连接，线圈B两端连在一起，构成一个闭合电路。在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起而使触头C（连接工作电路）离开，而是过一小段时间后才执行这个动作。延时继电器就是因此而得名的。

图片_x0020_1669199015

（1）请解释：当开关S断开后，为什么电磁铁还会继续吸住衔铁一小段时间？
（2）如果线圈B不闭合，是否会对延时效果产生影响？为什么？

如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。现将磁铁从A处由静止释放，经过B、C到达最低处D，再摆到左侧最高处E，圆环始终保持静止，下列说法正确的是（）

A . 磁铁从B到C的过程中，圆环中产生逆时针方向的电流（从上往下看） B . 磁铁从A摆到D的过程中，圆环给桌面的压力大于圆环受到的重力 C . 磁铁从A到D和从D到E的过程中，圆环受到摩擦力方向相反 D . 磁铁在A，E两处的重力势能相等

如图所示，一正方形导线框处于范围足够大的匀强磁场中，下列四幅图中，线框的运动能产生感应电流的是（）

A .

将正方形导线框绕竖直轴匀速转动 B .

将正方形导线框绕水平轴匀速转动 C .

将正方形导线框平行于磁场向左平移 D .

将正方形导线框平行于磁场向上平移

如图，方向垂直纸面向里的匀强磁场，大小随时间的变化率 $\text{[math]}$ ， k为负常量。用电阻率为 $\text{[math]}$ 、横截面积为s的硬导线做成边长为l的正方形线框，让其右半部分在磁场区域并固定于纸面内，则（）

A . 导线中感应电流的大小为 $\text{[math]}$ B . 导线中感应电流的方向为逆时针方向 C . 导线框受到的安培力方向为水平向右 D . 磁场对方框作用力的大小随时间的变化率为 $\text{[math]}$

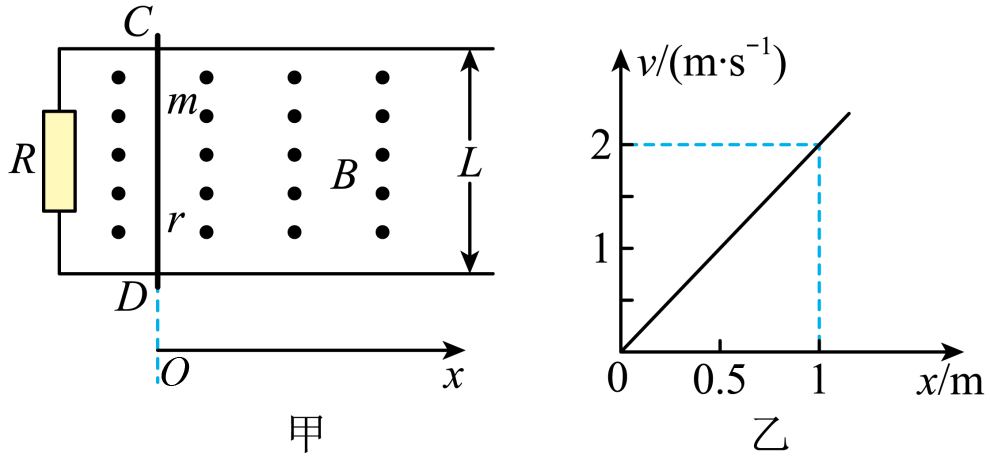

如图甲所示，左侧接有定值电阻 $\text{[math]}$ 的水平粗糙导轨处于垂直纸面向外的匀强磁场中，磁感应强度 $\text{[math]}$ ，导轨间距为 $\text{[math]}$ ，一质量 $\text{[math]}$ 、阻值 $\text{[math]}$ 的金属棒在拉力F作用下由静止开始从CD处沿导轨向右加速运动，金属棒与导轨间的动摩擦因数 $\text{[math]}$ ， $\text{[math]}$ ，金属棒的速度位移图像如图乙所示，则从起点发生 $\text{[math]}$ 位移的过程中（）

A . 金属棒克服安培力做的功 $\text{[math]}$ B . 通过电阻R的电荷量 $\text{[math]}$ C . 整个系统产生的总热量 $\text{[math]}$ D . $\text{[math]}$ 时金属棒的热功率为1W

下列有关物理学史的说法正确的是（）

A . 汤姆孙发现了电子并提出了原子的核式结构模型 B . 普朗克把能量子引入物理学，破除了“能量连续变化”的观念 C . 德国物理学家韦伯发现了电磁感应现象，并得出了电磁感应定律 D . 玻尔原子理论的成功之处是它保留了经典粒子的概念
