第1节 电磁感应现象 知识点题库

关于电磁感应现象，下列说法中正确的是(   　)

我们可以通过以下实验，来探究产生感应电流的条件．

①给岀的实物图中，请用笔画线代替导线补全实验电路；

②接好电路，合上开关瞬间，电流表指针（填“偏转”或“不偏转”）；

③电路稳定后，电流表指针（填“偏转”或“不偏转”）；迅速移动滑动变阻器的滑片，电流表指针（填“偏转”或“不偏转”）；

④假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的发生偏转，产生这的原因是.

随着科技的不断发展，无线充电已经进入人们的视线．小到手表、手机，大到电脑、电动汽车的充电，都已经实现了从理论研发到实际应用的转化．下图给出了某品牌的无线充电手机利用电磁感应方式无线充电的原理图．关于电线充电，下列说法正确的是（   ）

如图所示，一面积为S的单匝矩形线圈处于有界磁场中，能在线圈中产生交变电流的是（   ）

如图所示，闭合圆导线线圈放置在匀强磁场中，线圈平面与磁场平行，其中ac、bd分别是平行、垂直于磁场方向的两条直径．试分析使线圈做如下运动时，能产生感应电流的是（　　）

如图为探究产生电磁感应现象条件的实验装置，下列情况下不能引起电流计指针转动的是（   ）

图中L是绕在铁芯上的线圈，它与电阻R、R₀、电键和电池E可构成闭合回路．线圈上的箭头表示线圈中电流的正方向，当电流的流向与箭头所示的方向相同时，该电流为正，否则为负．电键K₁和K₂都处在断开状态．设在t=0时刻，接通电键K₁ ， 经过一段时间，在t=t_l时刻，再接通电键K₂ ， 则能较正确地表示L中的电流I随时间t变化的图线是下面给出的四个图中的哪个图？（   ）

如图所示，足够长的平行光滑金属导轨水平放置，宽度L=0.4m，一端连接R=1Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度B=1T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接解良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v=5m/s．求：

下列现象中，能表明电和磁有联系的是（   ）

物理学的基本原理在生产生活中有着广泛应用．下面列举的四种器件中，在工作时利用了电磁感应现象的是（   ）

老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆克绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是（   ）

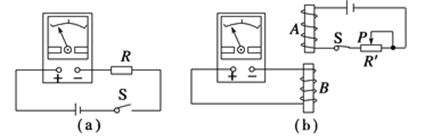

在“研究电磁感应现象”的实验中，首先按图（ ）接线，以查明电流表指针的偏转方向与电流方向之间的关系。当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央。然后按图（ ）所示将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和电键S串联一成另一个闭合电路。

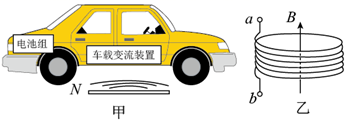

无线充电技术已经广泛应用于日常生活中，如图甲为电动汽车无线充电原理图，M为受电线圈，N为送电线圈。图乙为受电线圈M的示意图，线圈匝数为n、横截面积为S，a、b两端连接车载变流装置，某段 时间内线圈N产生的磁场平行于圆轴线向上穿过线圈M。下列说法正确是（   ）

将一个闭合金属环用丝线悬于O点，如图所示。虚线左边有垂直于纸面向外的匀强磁场，而右边没有磁场。下列的现象能够发生的是（  ）

在匀强磁场中，a、b是两条平行金属导轨，而c、d为连接有电流表、电压表的两金属棒，如图所示，两棒以相同的速度向右匀速运动，则以下结论正确的是（   ）

如图所示，绕在铁芯上的线圈与电源、滑动变阻器和开关组成闭合回路。在铁芯的右端套有一个表面绝缘的铜环A，不计铁芯和铜环A之间的摩擦。则下列情况中铜环A不会运动的是(　　)

某高中科研兴趣小组利用课余时间进行研究电磁阻尼效果的研究性学习，实验示意图如图甲所示，虚线MN右侧有垂直于水平面向下的匀强磁场，边长为1m、质量为0.1kg、电阻为0.2Ω的正方形金属线框在光滑绝缘水平面上以大小v₀=2m/s的速度向右滑动并进入磁场，磁场边界MN与线框的右边框平行。从线框刚进入磁场开始计时，线框的速度v随滑行的距离x变化的规律如图乙所示，下列说法正确的是（   ）

如图，右端为N极的磁铁置于光滑水平桌面上并与轻质弹簧相连，弹簧一端固定在竖直墙面上，当弹簧处于原长时，磁铁的中心恰好是接有一盏小灯泡的竖直固定线圈的圆心。用力将磁铁向右拉到某一位置后释放，磁铁穿过线圈来回振动，有关这个振动过程，以下说法正确的是（   ）

如下图所示的四幅图中能产生感应电流的是（   ）

在“研究电磁感应现象”的实验中，按下图将螺线管A与电池、滑动变阻器和开关S串联成一个闭合电路，将零刻度在中央的灵敏电流计与螺线管B连成一个闭合回路。已知开关S闭合瞬间，发现灵敏电流计的指针向右偏转，则
