第1节电磁感应现象知识点题库

关于发电机和电动机，下列说法中不正确的是（）

A . 发电机和电动机的作用是相同的，都是把其他形式的能转化成电能 B . 发电机可以把其他形式的能转化成电能，电动机可以把电能转化成机械能 C . 发电机和电动机统称为电机 D . 通过电机可以实现电能与其他形式的能源相互转化

丹麦物理学家首先发现放置在南北方向导线周围的小磁针，由于导线通电会向东西方向偏转，表明通电导线周围与磁体一样，存在，从而揭示了电与磁之间存在内在联系．

如图为“研究电磁感应现象”的实验装置．

（1）将图中所缺的导线补画完整．
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：
a．将A线圈迅速插入B线圈时，灵敏电流计指针将向偏转一下．
b．A线圈插入B线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将向偏转一下．

如图所示，一无限长的光滑金属平行导轨置于匀强磁场B中，磁场方向垂直导轨平面，导轨平面竖直且与地面绝缘，导轨上M、N间接一电阻R，P、Q端接一对沿水平方向的平行金属板，导体棒ab置于导轨上，其电阻为3R，导轨电阻不计，棒长为L，平行金属板间距为d．今导体棒通过定滑轮在一物块拉动下开始运动，稳定后棒的速度为v，不计一切摩擦阻力．此时有一带电量为q的液滴恰能在两板间做半径为r的匀速圆周运动，且速率也为v．求：

（1）棒向右运动的速度v；
（2）物块的质量m．

扫描隧道显微镜（STM）可用来探测样品表面原子尺寸上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示，无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是（　　）

A .

B .

C .

D .

如图所示，阻值为R的金属棒从图示位置ab分别以v₁、v₂的速度沿光滑水平导轨（电阻不计）匀速滑到a′b′位置，若v₁：v₂=1：2，则在这两次过程中（）

A . 回路电流I₁：I₂=1：2 B . 产生的热量Q₁：Q₂=1：4 C . 通过任一截面的电荷量q₁：q₂=1：1 D . 外力的功率P₁：P₂=1：2

如图所示，某人在自行车道上从东往西沿直线以速度v骑行，该处地磁场的水平分量大小为B₁ ，方向由南向北，竖直分量大小为B₂ ，方向竖直向下．自行车把为直把、金属材质，且带有绝缘把套，两把手间距为L．只考虑自行车在地磁场中的电磁感应，下列结论正确的是（　　）

A . 图示位置中辐条A点电势比B点电势低 B . 图示位置中辐条A点电势比B点电势高 C . 自行车左车把的电势比右车把的电势高B₂Lv D . 自行车在十字路口左拐改为南北骑向，则自行车车把两端电势差要降低

1831 年8月，英国物理学家法拉第在经历多次失败后，终于发现了电磁感应现象。法拉第最初发现电磁感应现象的实验装置如图所示，软铁环上绕有 $\text{[math]}$ 、 $\text{[math]}$ 两个线圈。关于该实验，下列说法中正确的是（）

A . 先闭合 $\text{[math]}$ ，再闭合 $\text{[math]}$ 后，线圈 $\text{[math]}$ 中有持续的电流产生 B . 先闭合 $\text{[math]}$ ，再闭合 $\text{[math]}$ 后，线圈 $\text{[math]}$ 中有持续的电流产生 C . $\text{[math]}$ ， $\text{[math]}$ 均闭合，断开 $\text{[math]}$ 瞬间，线圈 $\text{[math]}$ 中的感应电流向右流过电流表 D . $\text{[math]}$ ， $\text{[math]}$ 2均闭合，断开 $\text{[math]}$ 瞬间，线圈 $\text{[math]}$ 中的感应电流向左流过电流表

我们可以通过实验探究电磁感应现象中感应电流方向的决定因素和遵循的物理规律．以下是实验探究过程的一部分．

（1）如图甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生感应电流的方向，必须知道．
（2）如图乙所示，实验中发现闭合开关时，电流表指针向右偏．电路稳定后，若向左移动滑动触头，此过程中电流表指针向偏转；若将线圈A抽出，此过程中电流表指针向偏转（均选填“左”或“右”）．

如图是一种充电鞋的结构示意图．当人走动时，会驱动磁性转子旋转，使线圈中产生电流，产生的电流进入鞋面上锂聚合物电池．这种充电鞋的工作原理是（）

A . 电磁感应现象 B . 电流的磁效应 C . 磁极间的相互作用 D . 通电线圈在磁场中受力转动

如图所示，在载流直导线近旁固定有两平行光滑导轨A、B ，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd ．当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是（）

图片_x0020_100001

A . 一起向左运动 B . 一起向右运动 C . 相背运动，相互远离 D . 相向运动，相互靠近

法拉第发现电磁感应现象，不仅推动了电磁理论的发展，而且推动了电磁技术的发展，引领人类进入了电气时代，下列哪一个器件工作时利用了电磁感应现象 ( )

A . 电视机的显像管 B . 回旋加速器 C . 电磁炉 D . 指南针

在“研究电磁感应现象”的实验中，首先按图甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；然后按图乙将电流表与线圈B连成一个闭合回路，将线圈A、电池、滑动变阻器和开关串联成另一个闭合电路，在图甲中，当闭合S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．在图乙中

图片_x0020_1150011965 图片_x0020_1147023239

（1） S闭合时，将螺线管A插入螺线管B的过程中，电流表的指针；(填左偏、不偏、右偏)
（2）线圈A放在B中不动时，指针将；(填左偏、不偏、右偏)
（3）线圈A放在B中不动，突然断开开关S，电流表指针将．(填左偏、不偏、右偏)

下图为研究电磁感应现象的实验装置，部分导线已连接．

图片_x0020_149533198

（1）用笔画线代替导线将图中未完成的电路连接好．
（2）在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：将原线圈迅速插入副线圈时，灵敏电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）．原线圈插入副线圈后，将滑动变阻器触头迅速向右拉时，灵敏电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）；断开电键时，灵敏电流计指针将（选填“向右偏”、“向左偏”或“不偏转”）．

如图所示，在光滑的水平桌面上，a和b是两条固定的平行长直导线，通过的电流强度相等。一矩形线框通有逆时针方向的电流，位于两条导线所在平面的正中间，在a、b产生的磁场作用下静止。则a、b的电流方向可能是（）

图片_x0020_100016

A . 均向左 B . 均向右 C . a的向右，b的向左 D . a的向左，b的向右

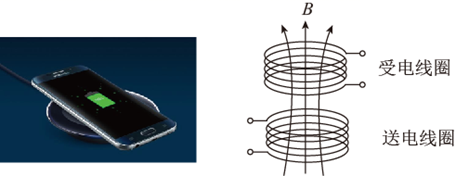

手机无线充电是比较新颖的充电方式。如图所示电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收能量装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈（原线圈）两端接上正弦式交变电压后，就会在邻近的受电线圈（副线圈）中产生感应电动势，最终实现为手机电池充电。则关于受电线圈（副线圈）中产生的感应电动势情况，下列说法正确的是（）

图片_x0020_1934312354

A . 受电线圈（副线圈）中的感应电动势恒定不变 B . 受电线圈（副线圈）中的感应电动势周期性变化 C . 受电线圈（副线圈）中的感应电动势大小不变、极性不断变化 D . 受电线圈（副线圈）中的感应电动势极性不变、大小不断变化

如图所示，在磁感强度为B、方向垂直纸面向里的匀强磁场中，有一竖直放置的光滑导电轨道，轨道间接有电阻R。套在轨道上的金属杆 $\text{[math]}$ 长为L、质量为m、电阻为r。现用竖直向上的拉力，使 $\text{[math]}$ 杆沿轨道以速度v匀速上滑（轨道电阻不计），重力加速度为g。求：

图片_x0020_1208179310

（1）所用拉力F的大小；
（2） $\text{[math]}$ 杆两端电压 $\text{[math]}$ 的大小；
（3）电阻R消耗的电功率。

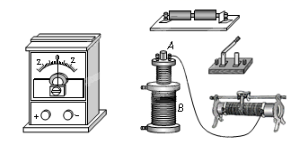

如图所示，为“研究电磁感应现象”的实验装置。

（1）将图中电路补充完整；
（2）如果在闭合开关时，灵敏电流计指针向左偏转了一下，那么合上开关后，将线圈A插入线圈B的过程中，电流计指针将；（选填“向左偏”、“向右偏”“不偏转”）
（3）电路连好，将线圈A插入线圈B中后，下列操作可以使电流计指针向右偏的是______；

A . 滑动变阻器滑片向右滑动 B . 断开开关 C . 插入铁芯 D . 拔出线圈A

下列说法中正确的是（）

A . 电磁炉中的线圈通高频电流时，在铁磁性金属锅上产生涡流，使锅体发热从而加热食物 B . 磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上，是为了防止产生电磁感应 C . 精密线绕电阻常采用双线绕法，可以增强线绕电阻通电时产生的磁场 D . 车站的安检门探测人携带的金属物品的工作原理是电磁感应

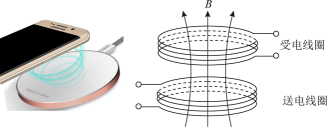

如图所示为无线充电原理图，由与充电基座相连的送电线圈和与手机电池相连的受电线圈构成。当送电线圈通入周期性变化的电流时，就会在受电线圈中感应出电流，从而实现为手机充电。在充电过程中（）

A . 送电线圈中产生周期性变化的磁场 B . 送电线圈中产生均匀变化的磁场 C . 送电线圈和受电线圈通过互感现象实现能量传递 D . 手机电池是直流电源，所以受电线圈输出的是恒定电流
