第1节电磁感应现象知识点题库

钳型表的工作原理如图所示。当通有交流电的导线从环形铁芯的中间穿过时，与绕在铁芯上的线圈相连的电表指针会发生偏转。由于通过环形铁芯的磁通量与导线中的电流成正比，所以通过偏转角度的大小可以测量导线中的电流。下面关于用一钳型电流表测量某一电流值说法正确的是（）

A . 用钳型电流表可以测量直流输电线中的电流 B . 当被测交变电流的频率不稳定变高时，测量值偏大 C . 当被测交变电流的频率不稳定变高时，测量值偏小 D . 当被测交变电流的频率不稳定变高时，测量值是准确的

如图所示，金属棒ab置于水平放置的金属导体框架cdef上，棒ab与框架接触良好．从某一时刻开始，给这个空间施加一个斜向上的匀强磁场，并且磁场均匀增加，ab棒仍静止，在磁场均匀增加的过程中，关于ab棒受到的摩擦力，下列说法正确的是( )

A . 摩擦力大小不变，方向向右 B . 摩擦力变大，方向向右 C . 摩擦力变大，方向向左 D . 摩擦力变小，方向向左

如图所示，直径为L的半圆形硬导体PQ以速度v在水平U形导体框架上匀速滑动，匀强磁场的磁感应强度大小为B ，导体框架中接入定值电阻，阻值为R₀ ，半圆形硬导体PQ的电阻为r ，其余电阻不计，则半圆形导体PQ切割磁感线产生的感应电动势大小及P、Q之间的电势差分别为 (　　)

A . BLv；BLv B . BLv； $\text{[math]}$ C . BLv； $\text{[math]}$ D . $\text{[math]}$ ； $\text{[math]}$

图所示的磁场中，有三个面积相同且相互平行的线圈S₁、S₂和S₃ ，穿过S₁、S₂和S₃的磁通量分别为Φ₁、Φ₂和Φ₃ ，下列判断正确的是（　　）

A . Φ₁最大 B . Φ₂最大 C . Φ₃最大 D . Φ₁=Φ₂=Φ₃

如图所示，矩形线框与磁场垂直，且一半在匀强磁场内，一半在匀强磁场外，以ad为轴转动45°的过程中线圈感应电流，将线圈向下平移的过程中线圈感应电流（填“产生”或“不产生”）

如图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef。已知ef平行于ab ，当ef竖直向上平移时，电流磁场穿入圆面积的磁通量将( )

A . 逐渐增大 B . 逐渐减小 C . 始终为零 D . 不为零，但保持不变

现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及电键如图连接．下列说法中正确的是（）

A . 电键闭合后，线圈A插入或拔出都会引起电流计指针偏转 B . 线圈A插入线圈B中后，电键闭合和断开的瞬间，电流计指针均不会偏转 C . 电键闭合后，滑动变阻器的滑片P匀速滑动，电流计指针静止在中央零刻度 D . 电键闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转

如图所示，两金属杆AB和CD长均为L，电阻均为R，质量分别为3m和m．用两根质量和电阻均可忽略的不可伸长的柔软导线将它们连成闭合回路，并悬挂在水平、光滑、不导电的圆棒两侧．在金属杆AB下方距离为h处有高度为H（H＞h）匀强磁场，磁感应强度大小为B，方向与回路平面垂直，此时，CD刚好处于磁场的下边界．现从静止开始释放金属杆AB，经过一段时间下落到磁场的上边界，加速度恰好为零，此后便进入磁场．求金属杆AB

（1）进入磁场前流过的电量；
（2）释放瞬间每根导线的拉力；
（3）穿过磁场区域的过程，回路中产生的焦耳热．

如图甲所示，导体棒MN置于水平导轨上，PQ之间有阻值为R的电阻，PQNM所为的面积为S，不计导轨和导体棒的电阻。导轨所在区域内存在沿竖直方向的磁场，规定磁场方向竖直向上为正，在0~2t₀时间内磁感应强度的变化情况如图乙所示，导体棒MN始终处于静止状态。下列说法正确的是（）

A . 在0~t₀和t₀~2t₀内，导体棒受到导轨的摩擦力方向相同 B . 在t₀~2t₀内，通过电阻R的电流方向为P到Q C . 在0~t₀内，通过电阻R的电流大小为 $\text{[math]}$ D . 在0~2t₀内，通过电阻R的电荷量为 $\text{[math]}$

在“研究电磁感应现象”的实验中，首先要按图 $\text{[math]}$ 甲 $\text{[math]}$ 接线，以查明电流表指针的偏转方向与电流方向的关系；然后再按图 $\text{[math]}$ 乙 $\text{[math]}$ 将电流表与B连成一个闭合回路，将A与电池、滑动变阻器和开关串联成另一个闭合电路．在图 $\text{[math]}$ 甲 $\text{[math]}$ 中，当闭合S时，观察到电流表指针向左偏 $\text{[math]}$ 不通电时指针停在正中央 $\text{[math]}$ 在图 $\text{[math]}$ 乙 $\text{[math]}$ 中

（1）将S闭合后，将螺线管A插入螺线管B的过程中，电流表的指针将 $\text{[math]}$ 填“向左”“向右”或“不发生”，下同 $\text{[math]}$ 偏转；
（2）螺线管A放在B中不动，电流表的指针将偏转；

如图所示,有一正方形闭合线圈,在足够大的匀强磁场中运动.下列四个图中能产生感应电流的是（）

A . 矩形线圈平行于磁场向右平移

B . 矩形线圈垂直于磁场向右平移

C . 矩形线圈绕水平轴OO′匀速转动

D . 矩形线圈绕竖直轴OO′匀速转动

图为探究感应电流的产生与方向的实验装置

图片_x0020_100024

（1）将图中所缺的导线补接完;
（2）如果在闭合电键时发现灵敏电流计的指针向偏了一下,那么合上电键后____

A . 将原线圈迅速插入副线圈时,电流计指针会向右偏一下 B . 将原线圈插入副线圈后,电流计指针一直偏在零点右侧 C . 原线圈插入副线圈后,将滑动变阻器触头迅速向左移动时,电流计指针向右偏转一下 D . 原线圈插入副线圈后,将滑动变阻器触头迅速向左移动时,电流计指针向左偏转一下
（3）某同学从网上购买一强磁铁但该磁铁两端没有标注N、S极,为了确定该磁铁的N、S极进行了下面的实验先用一节干电池与电流计试触若电流计红接线柱与干电池“+"连接,黑接线柱与-”试触,电流计指针向左偏转;当图中强磁铁向下靠近螺线管时,此时电流计指针向右偏转则该强磁铁下端为极(填N、S或不能确定)

如图所示，蹄形磁铁和矩形线圈均可绕竖直轴线OOˊ转动，若线圈和转轴之间的摩擦不能忽略，当外力使磁铁逆时针（从上向下看）匀速转动时，则（）

图片_x0020_100014

A . 线圈将逆时针匀速转动，转速与磁铁相同 B . 线圈将逆时针匀速转动，转速一定比磁铁转速小 C . 从图示位置磁铁开始转动时，线圈中的感应电流的方向是abcda D . 在磁铁不断转动的过程中，线圈中感应电流的方向一定会发生改变

据新闻报道：2020年5月16日，广西玉林一在建工地发生了一起事故，一施工电梯突然失控从高处坠落，此次电梯坠落事故导致了一些人员伤亡。为了防止类似意外发生，某课外研究性学习小组积极投入到如何防止电梯坠落的设计研究中，所设计的防止电梯坠落的应急安全装置如图所示，在电梯轿厢上安装上永久磁铁，电梯的井壁上铺设线圈，该学习小组认为能在电梯突然坠落时减小对人员的伤害。关于该装置，下列说法正确的是（）

图片_x0020_100004

A . 该小组设计原理有问题，当电梯突然坠落时，该装置不可能起到阻碍电梯下落的作用 B . 当电梯突然坠落时，该安全装置可使电梯停在空中 C . 当电梯坠落至永久磁铁在图示位置时，闭合线圈A、B中电流方向相反 D . 当电梯坠落至永久磁铁在图示位置时，已经穿过A闭合线圈，所以线圈A不会阻碍电梯下落，只有闭合线圈B阻碍电梯下落

如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a（）

图片_x0020_400423075

A . 顺时针加速旋转 B . 顺时针减速旋转 C . 逆时针加速旋转 D . 逆时针减速旋转

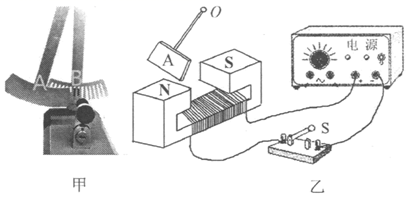

物理课上，教师做了一个“电磁阻尼”的实验：如图甲所示，AB两摆在通过磁场时，A摆很快停下来，B摆摆动了很长的一段时间。图乙是致远同学另找器材再来探究此实验的装置：A是由摆片和细杆组成的摆，其摆动平面通过电磁铁的两极之间，当绕在电磁铁上的励磁线圈未通电时，摆片可自由摆动，要经过较长时间才会停下来。当线圈通电时，摆动应当迅速停止。

图片_x0020_1429003147

他连接好电路，经重复试验，均没出现摆动迅速停止的现象。对比老师的演示实验，下列四个选项中，正确的说法是（）

A . 老师实验中，A摆很快停下来的原因是摆上产生了感应电流 B . 老师实验中，B摆很长时间才停下来的原因是摆上没有产生感应电流 C . 致远同学没有成功的原因可能是所选线圈的匝数过多 D . 致远同学没有成功的原因可能是构成摆的材质是塑料的

如下图所示，矩形线圈平面与磁场垂直，且一半在匀强磁场内、一半在匀强磁场外。已知磁感应强度为 $\text{[math]}$ ，线圈面积为 $\text{[math]}$ ，现使线圈从图示位置开始匀速转动；如果转动轴为 $\text{[math]}$ ，则在线圈转动 $\text{[math]}$ 的过程中，磁通量的改变量大小为，线圈中（填“能”或“不能”）产生感应电流；如果转动轴为 $\text{[math]}$ ，则在线圈转动 $\text{[math]}$ 的过程中，磁通量的改变量大小为，线圈中（填“能”或“不能”）产生感应电流。

图片_x0020_2124233823

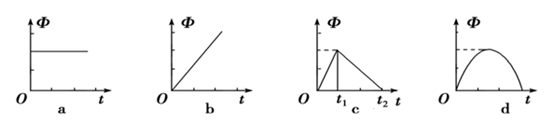

图中a~d所示分别为穿过某一闭合回路的磁通量Φ随时间t变化的图像，关于回路中产生的感应电动势的下列论述正确的是（）

A . 图a中回路产生的感应电动势不变且为正 B . 图b中回路产生的感应电动势一直在变大 C . 图c中回路在0~t₁时间内产生的感应电动势小于在t₁~t₂时间内产生的感应电动势 D . 图d中回路产生的感应电动势先变小再变大

如图所示，金属线框abcd处于垂直纸面向里的足够大的匀强磁场中，线框平面与磁场方向垂直。线框做下列几种运动时，可以产生感应电流的是（）

A . 绕线框中心垂直于纸面的轴转动 B . 以cd边为轴转动 C . 向左匀速运动 D . 向右加速运动

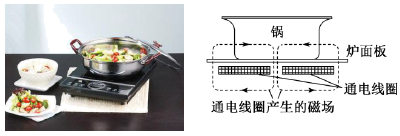

电磁炉又名电磁灶，是现代厨房革命的产物，它无需明火或传导式加热而让热直接在锅底产生，因此热效率得到了极大的提高。是一种高效节能厨具，完全区别于传统所有的有火或无火传导加热厨具。如图所示是描述电磁炉工作原理的示意图，下列说法正确的是（）

A . 电磁炉通电线圈加直流电，电流越大，电磁炉加热效果越好 B . 电磁炉原理是通电线圈加交流电后，在锅底产生涡流，进而发热工作 C . 在锅和电磁炉中间放一绝缘物质，电磁炉不能起到加热作用 D . 电磁炉的锅不能用陶瓷锅或耐热玻璃锅，主要原因是这些材料的导热性能较差
