四、磁场运动电荷的作用 知识点题库

环型对撞机是研究高能粒子的重要装置。正、负离子由静止经过电压U的直线加速度加速后，沿圆环切线方向注入对撞机的真空环状空腔内，空腔内存在着与圆环平面垂直的匀强磁场，磁感应强度大小为B。两种带电粒子将被局限在环状空腔内，沿相反方向做半径相等的匀速圆周运动，从而在碰撞区迎面相撞。为维持带电粒子在环状空腔中的匀速圆周运动，下列说法正确的是（  ）

如图所示，a和b带电荷量相同，以相同动能从A点射入磁场，在匀强磁场中做圆周运动的半径r_a＝2r_b ， 则可知(重力不计)(　　)

（多选）如图所示，xOy平面的一、二、三象限内存在垂直纸面向外，磁感应强度B＝1 T的匀强磁场，ON为处于y轴负方向的弹性绝缘薄挡板，长度为9 m，M点为x轴正方向上一点，OM＝3 m．现有一个比荷大小为 ＝1.0 C/kg可视为质点带正电的小球(重力不计)从挡板下端N处小孔以不同的速度向x轴负方向射入磁场，若与挡板相碰就以原速率弹回，且碰撞时间不计， 碰撞时电荷量不变，小球最后都能经过M点，则小球射入的速度大小可能是（ ）

质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中两个虚线所示，下列表述正确的是（   ）

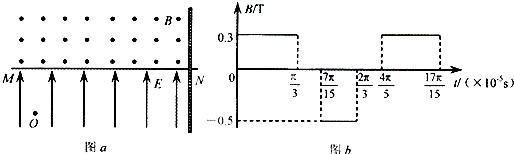

如图a所示，水平直线MN下方有竖直向上的匀强电场，现将一重力不计、比荷 =10⁶C/kg的正电荷置于电场中的O点由静止释放，经过 ×10^﹣5s后，电荷以v₀=1.5×10⁴m/s的速度通过MN进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B按图b所示规律周期性变化（图b中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t=0时刻）．求：

已知质量为 m，带电量为﹣q 的小球，从水平放置的平行金属板上板小孔处，以初速度v₀ 竖直向下进入板间，做加速运动．已知两板间距为 d，电源能提供的电压为U 且恒定，重力加速度为g．求：

一半径为R 圆筒处于匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒绕其中心轴以角速度ù顺时针转动．在该截面内，一质量为m，带电量为q带电粒子从小孔M射入筒内，射入时的运动方向与MN成30°角．当筒转过90°时，该粒子恰好从小孔N飞出圆筒．不计粒子重力，若粒子在筒内未与筒壁发生碰撞，则关于带电粒子的运动半径r与磁场的磁感应强度B正确的是（   ）

如图所示，x轴上M点和N点的坐标分别是(0.5 m，0)、(2 m，0)，虚线MM′与y轴平行。在y轴和MM′之间加垂直纸面方向的匀强磁场，在N点固定一个正的点电荷 。现有一个质量 、电荷量的大小 的粒子，从y轴上某点沿x轴的正方向以初速度 进入磁场，在第四象限里一直做匀速圆周运动，最后从x轴上的Q点（没画出）射入第一象限，不计带电粒子的重力，粒子在磁场中运动时就不受在N点的固定点电荷影响。已知静电力常量k=9×10⁹ N·m²/C²。求：

如图所示，与水平面成37°的倾斜轨道AC，其延长线在D点与半圆轨道相切，轨道半径R=1m，全部轨道为绝缘材料制成且位于竖直面内，整个空间存在水平向左的匀强电场，MN的右侧存在垂直于纸面向里的匀强磁场（C点在MN边界上）．一质量为0.4kg的带电小球沿轨道AC下滑，至C点时速度为v₀= m/s，接着沿直线CD运动到D处进入半圆轨道，进入时无动能损失，且恰好能通过F点，在F点速度v_f=4m/s，（不计空气阻力，g=10m/s² ， cos37°=0.8）求：

如图所示，一个质量为m、带正电荷量为q的小带电体处于可移动的匀强磁场中，磁场的方向垂直纸面向里，磁感应强度为B，为了使它对水平绝缘面刚好无压力，应该（   ）

空间存在竖直向下的匀强电场和水平方向（垂直纸面向里）的匀强磁场，如图所示，已知一离子在电场力和洛仑兹力共同作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C为运动的最低点．不计重力，则（   ）

如图所示为质谱仪上的原理图，M为粒子加速器，电压为U₁=5000V；N为速度选择器，磁场与电场正交，磁感应强度为B₁=0.2T，板间距离为d=0.06m；P为一个边长为l的正方形abcd的磁场区，磁感应强度为B₂=0.1T，方向垂直纸面向外，其中dc的中点S开有小孔，外侧紧贴dc放置一块荧光屏．今有一比荷为 =10⁸C/kg的正离子从静止开始经加速后，恰好通过速度选择器，从a孔以平行于ab方向进入abcd磁场区，正离子刚好经过小孔S 打在荧光屏上．求：

在平面直角坐标系xOy中，有一半径为R的圆形磁场区域，磁感应强度大小为B，方向垂直于xOy平面指向纸面外，该区域的圆心坐标为（O，R），如图所示，有一个负离子从点（ ，0）沿y轴正向射入第Ⅰ象限，若负离子在该磁场中做一个完整圆周运动的周期为T，则下列说法正确的是（   ）

如图所示，在x轴上方有垂直于xy平面向里的匀强磁场，磁感应强度为B；在x轴下方有沿y轴负方向的匀强电场，场强为E。一质量为m，电荷量为-q的粒子从坐标原点O沿着y轴正方向射出。射出之后，第三次到达x轴时，它与点O的距离为L。

如图所示,位于平面直角坐标系内的水平正对的平行金属板的长度为L,板间距离也为L,金属板之间存在匀强电场,金属板厚度忽略不计，第一象限内边长也为L的正方形区域ABCD为无场区。在平行金属板和正方形区域的外侧存在范围足够大的匀强磁场,磁场的方向垂直XY平面向里。一个质量为m、电荷量为q的带正电的粒子沿两平行金属板的中线OO'射入电场,初速度为v,粒子恰好从下极板的右端A点离开电场。已知带电粒子进入磁场后能通过B点(粒子只在AB下方偏转),不计粒子重力。

如图所示，OO′为正对放置的水平金属板M、N的中线，热灯丝逸出的电子(初速度、重力均不计)在电压为U的加速电场中由静止开始运动，从小孔O射人两板间正交的匀强电场、匀强磁场(图中未画出)后沿OO′做直线运动，已知两板间的电压为2U，两板长度与两板间的距离均为L，电子的质量为m、电荷量为e。求：

如图所示，空间某处存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，一个带负电的金属小球从M点水平射入场区，经一段时间运动到N点，关于小球由M到N的运动，下列说法正确的是(   )

如图所示，在地球附近上方的空间，存在相互垂直的匀强电场和匀强磁场，电场方向竖直向下，磁场方向水平且垂直于纸面向里，一带电油滴P在竖直面内恰好做匀速圆周运动，则下列说法中正确的是（   ）

如图所示，虚线上方存在垂直纸面的匀强磁场（具体方向未知），磁感应强度大小为B，一比荷为k的带负电粒子由虚线上的M点垂直磁场射入，经过一段时间该粒子经过N点（图中未画出），速度方向与虚线平行向右，忽略粒子的重力。则下列说法正确的是（   ）

如图所示，在竖直空间中有一直角坐标系，其中在第一象限的范围内存在一沿y轴负方向的有界匀强电场，其场强大小E=400V/m，电场的上边界满足圆周方程 ， 在第三、四象限内存在垂直纸面向外的匀强磁场，磁感应强度B大小可调。现在电场的上边界各处依次静止释放比荷的带正电粒子，不计重力，也不考虑带电粒子间的相互作用。
