第十七章 欧姆定律 知识点题库

如图所示的电路中,电源电压为6伏且保持不变,定值电阻R1阻值为10欧。当电键S闭合后,电流表的示数为0.4安,求:

  1. (1) 通过电阻R1的电流;
  2. (2) 电阻R2的电功率。
小鹏在探究“通过导体的电流与导体两端电压的关系”时,电路如图甲所示,电源电压保持不变,R为定值电阻。

  1. (1) 请用笔画线代替导线,将图中的电路按甲图连接完整(要求导线不交叉).
  2. (2) 连接电路时,开关应该处于状态,实验前滑动变阻器的滑片应位于(选填“A”或“B”)端。滑动变阻器的作用除了保护电路外,还起到了的作用。
  3. (3) 电路连接正确后,闭合开关,发现电压表有示数但电流表无示数,此时出现的故障可能是_______(选填字母)。
    A . 滑动变阻器短路 B . 电流表断路 C . 电阻R短路 D . 电阻R断路
  4. (4) 排除故障后,小鹏又取了两个定值电阻,想利用这些器材继续探究“电压不变时,电流与电阻的关系”。实验中所用电阻的阻值分别为5欧、10欧、20欧,电源电压为6V,分别接入三个定值电阻,调节滑动变阻器的滑片,记录数据,得到了如图丙所示的图象。由图象可以得出结论:
  5. (5) 上述实验中,

    ①小鹏用5Ω的电阻做完实验后,保持滑动变阻器滑片的位置不变。接着把R换为10Ω的电阻接入电路,闭合开关,应向(选填“A”或“B”)端移动滑片,直至电压表示数为V时,读出电流表的示数。

    ②小鹏又把R换为20Ω的电阻接入电路,闭合开关,无论怎样移动滑片,电压表都不能达到所控制的电压值,是因为,为完成整个实验,应该选取滑动变阻器(选填字母)。

    A.“50Ω 1.0A

    B.“30Ω 1.0A”

    C.“20Ω 1.0A”

如图所示,闭合电键K,当滑动变阻器的滑片P向右移动时,电流表A的示数将(选填“变小”、“不变”或“变大”).

如图所示, 电阻为 ,电源两端电压为 .开关闭合后:

  1. (1) 当滑动变阻器接入电路的电阻为 时,求通过 的电流.
  2. (2) 求出滑动变阻器 消耗的电功率.
如图是一种输液时所用报警电路:电源电压恒定,R 为定值电阻,闭合开关 S,贴在针口处的传感器 M 接触到从针口处漏出的药液后,其电阻 RM发生变化,导致电压表的示数增大而触犯警报器(图中未画出)报警,则M 接触药液后(   )

A . M 的电阻 RM变大 B . 电路消耗的总功率不变 C . 电压表与电流表的示数乘积变大 D . 电压表与电流表的示数之比变大
已知R2<R1 , 将图中的四种不同接法,接到同一电源两极间,则电路中电流最大的是(   )
A . B . C . D .
某物理兴趣小组设计了一个压力报警装置,工作原理如图所示。ABO为一水平杠杆,OA长120cm,O为支点,AB:OB=5:1;已知报警器R0的阻值恒为10Ω,压力传感器R固定放置,R的阻值随所受压力F变化的关系如表所示。闭合开关S,水平踏板空载时,电压表的示数为2V;当水平踏板所受压力增大,电压表示数达到5V时,报警器R0开始发出报警信号。踏板、压杆和杠杆的质量均忽略不计。求:

F/N

0

5

10

15

20

25

30

R/Ω

45

34

24

18

14

12

10

  1. (1) 电源电压为多少?
  2. (2) 当报警器开始报警时,踏板设定的最大压力值为多少?
  3. (3) 若电源电压变为14V,为保证报警器仍在踏板原设定的最大压力值时报警,应在杠杆上水平调节踏板触点B的位置。试计算说明触点B应向哪个方向移动多少厘米?
某物理兴趣小组在做“测量小灯泡的电阻及额定功率”的实验中,准备了以下器材:小灯泡(额定电压为2.5V,电阻大约10Ω)、电流表(0~0.6A和0~3A)、电压表(0~3V和0~15V)、开关、学生电源、滑动变阻器、导线若干。如图甲所示为该小组连接的部分实物图。

  1. (1) 闭合开关,要使P向右滑灯泡变亮,请你用笔画线代替导线将图甲的电路连接完整。
  2. (2) 正确连接电路后,闭合开关,当滑动变阻器的滑片P置于某位置时,电流表和电压表的示数如图乙所示,则此时小灯泡电阻为Ω.(计算结果保留一位小数)
  3. (3) 该小组又利用这个电路测量小灯泡的额定功率,应调节滑动变阻器滑片P使电压表示数为V,若此时电流表示数为0.3A,则小灯泡的额定功率为
图所示的电路,电源电压U恒定为3V,电阻R1=10Ω、R2=6Ω,导体棒DE总电阻为RDE=15Ω,开关闭合前,滑片P与导体棒最左端接触。

  1. (1) 开关S1接M,S、S2闭合,求5min内电路消耗的电能;
  2. (2) 开关S1接N,S2断开,S闭合,移动滑片P的过程中,导体棒接入电路的电阻为Rx时,电压表V1示数为U1 , 电压表V2示数为U2 , ΔU=U1-U2。请写出ΔU的字母表达式(用U、R1、R2、Rx表示),并求出ΔU的最大值。
探究电流与电压、电阻关系。

实验次数

电压U/V

电流I/A

1

1.0

0.1

2

2.0

0.2

3

3.0

0.3

  1. (1) 小霞连接了如图甲所示的部分实验电路,请用笔画线代替导线,将电源正确接入电路
  2. (2) 连接好电路,用开关试触,发现电压表指针偏转到表盘右侧无刻度处,电流表指针几乎不动,故障原因可能是定值电阻发生了(填“短路”或“断路”);
  3. (3) 排除故障后,正确进行实验,测得三组实验数据,如上表所示。分析表中数据,可得出结论:在电阻一定时,导体中的电流跟导体两端的电压成
  4. (4) 小霞继续用图甲电路探究电流与电阻的关系。分别接入三个不同阻值的电阻,保持电源电压6V不变,调节滑动变阻器的滑片,保持电压表示数不变,记下电流表示数,绘制了如图乙所示图象并得出结论。

    ①实验中小霞选取的滑动变阻器是(填“60Ω 0.5A”“30Ω1.0A”或“20Ω 1.2A”)。结合所选的滑动变阻器,把三个定值电阻分别接入电路完成实验,电阻两端控制不变的电压最大是V;

    ②把5Ω和20Ω的电阻分别接入电路,控制电阻两端的电压不变,先后两次滑动变阻器的电功率之比是

如图所示,若U=6 V,U1=2 V,R2=2 Ω,则R1 Ω.

图片_x0020_1781157600

探究“电流与电阻关系”的实验中,提供的器材有:电源(电压9V)、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线若干。

图片_x0020_100021

  1. (1) 小明连接的图甲电路中存在连线错误,只需改动一根导线,即可使连线正确,请在接错的导线上打“×”,并用笔画线代替导线画出正确的接法;
  2. (2) 正确连接电路后闭合开关,在移动变阻器滑片P时,发现电流表指针偏转,但电压表指针不偏转,请你帮他分析原因;(填一种即可)
  3. (3) 排除故障后实验时,改变R0的阻值,测出对应的电流I。当R0的阻值变大时,为完成探究应将滑片P向 (选填“A”或“B”)端移动,此过程中R0、R消耗的电功率之比 (填“变大”、“变小”或“不变”)。
  4. (4) 将R0阻值换为50Ω,正确操作后记录电流表示数如图乙,并在图丙坐标中补描该点;连线时发现有一个错误数据点,小明反思:是某次将R0的阻值由Ω变换为错误数据点对应阻值时,未调节滑片P就读取电流而造成的。
  5. (5) 改正错误后,小明得到该实验的结论是:
  6. (6) 小刚选用了5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻,若定值电阻两端的电压保持3V不变,滑动变阻器的规格为“20Ω  1A”,则他所用的电源电压应该在范围之间选择。
小红同学在做“探究通过导体的电流与电阻的关系”实验时,她用图甲所示的电路进行实验,实验中电阻两端的电压保持2.5V不变。

图片_x0020_100019

  1. (1) 请用笔画线代替导线,将图甲中实物电路连接完整且导线不得交叉;
  2. (2) 闭合开关前,滑动变阻器的滑片P应处于图中(选填“A”或“B”)端,小红把电路连接好后,闭合开关发现无论怎么移动滑动变阻器的滑片P,电流表无示数,而电压表有示数且接近电源电压,则电路出现的故障是
  3. (3) 排除故障后进行实验,在实验过程中,当把电阻由10 Ω更换为15 Ω时,为了使电压表的示数保持2.5 V不变,他应将滑动变阻器的滑片P向端移动(选填“A”或“B”);
  4. (4) 某次实验时,电流表的示数如图乙所示,则电流表的读数为 A,此时电路中的电阻R应为Ω;
  5. (5) 根据多次测量数据描绘出电流随电阻变化的曲线如图丙所示,由图像得出的结论是∶当电压一定时,通过导体的电流与导体的电阻成
如图所示电路,电源电压18V恒定不变,小灯泡L标有“12V6W”的字样,滑动变阻器的规格为“200Ω1A”,电流表量程“0~0.6A”电压表量程“0~15V”,闭合开关,在电路安全的情况下(不考虑灯丝电阻的变化),求:

  1. (1) 小灯泡L正常发光时的电流;
  2. (2) 滑动变阻器的电阻允许调节的范围;
  3. (3) 灯泡消耗的最小功率.

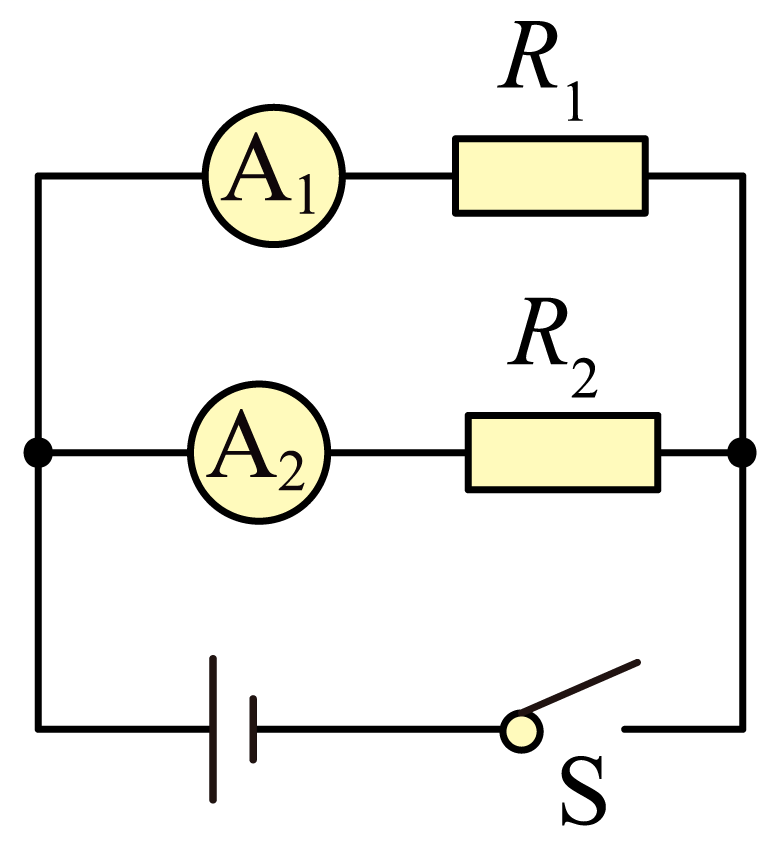

如图所示电路,定值电阻R1和R2并联在电压恒为6V的电源上,当开关S闭合时,电流表A1的示数为0.6A,电流表A2的示数为0.2A。求:

  1. (1) 定值电阻R1的阻值;
  2. (2) 电路的总功率。
如图所示的电路中,灯L上标有“3 V 0.9 W”字样,滑动变阻器R上标有“50 Ω 1 A”字样,电压表的量程为0~3 V,电流表的量程为0~0.6 A,则灯L正常工作时的电流为A。若电源电压为4.5 V,为了保证电路安全,电路总功率的最大值为W,滑动变阻器R可接入电路中的最大阻值是Ω。(假设灯丝电阻不变)

用一节干电池给阻值大约20Ω左右的灯泡供电,测得的电流如图所示为A。

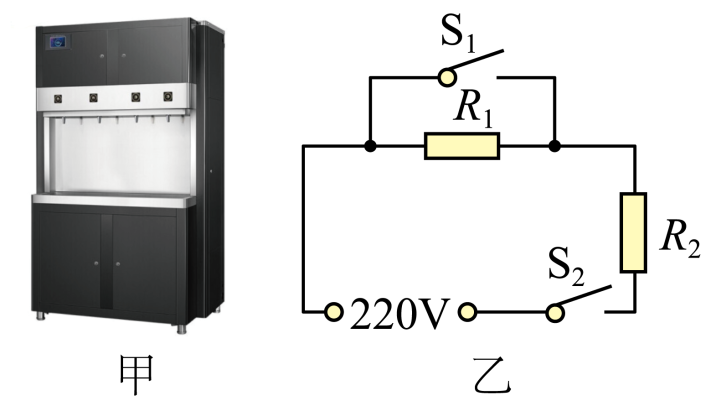

电热直饮机非常普遍,它利用内部的电热丝将水烧开,打开水龙头即可有开水饮用,同时还有保温功能。图是某学校新安装的电热直饮机,图乙是它的简化电路图(R1、R2均为电热丝),各项参数如表所示。

电热直饮机参数

热水温度:100℃

保温功率:100W

热胆容积:11L

额定电压:220V

加热功率:2200W

频率:50Hz

  1. (1) 该电热水器处于正常加热状态时的工作电流是多少?
  2. (2) 电阻丝R1的阻值是多少?
以下叙述不符合事实的是(   )
A . 托里拆利最早测出了大气压强的值 B . 欧姆发现了电流的磁效应 C . 法拉第发现了电磁感应现象 D . 牛顿提出了万有引力

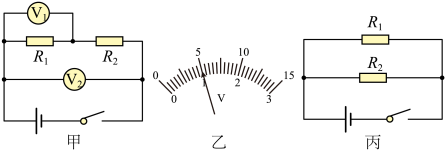

按图甲所示连接好电路后,闭合开关,电路正常工作,电压表V1和V2的示数均如图乙所示,已知R1的阻值为5Ω。下列判断正确的是(   )

A . 电源电压为6V B . R2的阻值为20Ω C . 将图甲电路改接成图丙电路,R2两端的电压为5V D . 将图甲电路改接成图丙电路,经过R1和R2的电流之比为1∶4
