第十七章 欧姆定律 知识点题库

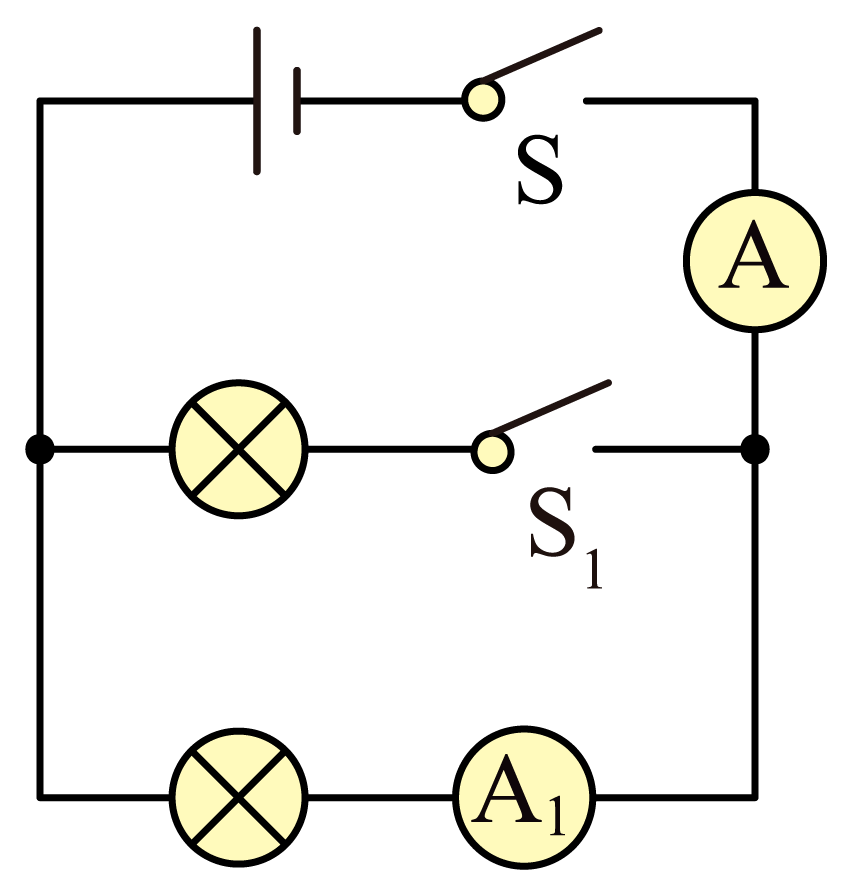

如图所示的电路，电源电压为6V，灯泡L₁和L₂分别标有6V6W和6V3W字样.如果将S₁、S₂、S₃分别换成电流表、电压表、电流表，则电压表的示数为 ；如果将S₁、S₂、S₃分别换成电压表、电流表、电压表，则电流表的示数为 .

已知R₁：R₂=2：3，将它们接在如右图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（ ）

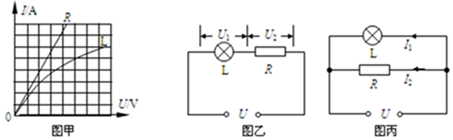

如图甲是半导体材料制成的电阻L和电阻R的I-U关系图象。将L和R以两种不同的方式接在同一电源上，如图乙和丙。若乙图中U₁：U₂=b，丙图中I₁：I₂=a，则下列关系式中正确的是（   ）

在如图所示装置中，EF是滑动变阻器的电阻片，与可以绕O点转动的金属滑杆相连，滑杆的另一端固定一个漂在油面上的浮子。小明想在此装置中接入一只电压表，当油量增加时电压表示数变大，电压表应并联在图中（   ）

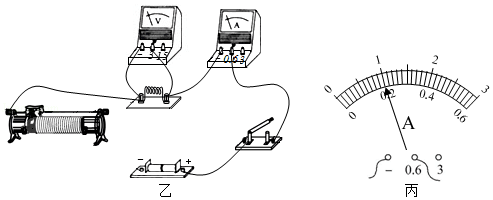

“探究电流与电阻的关系”实验中，老师提供了2节新干电池、电流表、电压表、开关、滑动变阻器、阻值为10Ω、20Ω和40Ω的定值电阻各一个以及导线若干：

实验序号	1	2	3
电阻（Ω）	10	20	40
电流（A）		0.10	0.05

某导体两端的电压为2伏，若10秒内通过该导体横截面的电荷量为4库，则通过该导体的电流为安，电流做功为焦。当导体两端电压变为6伏时，其电阻为欧。

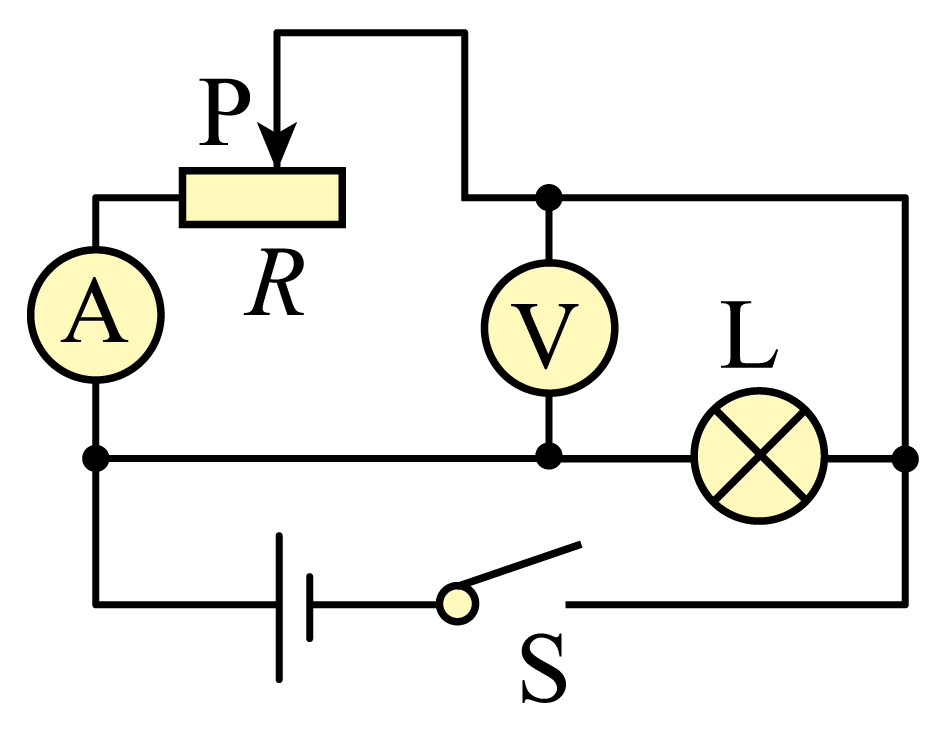

如图所示的电路中，物体M在导轨上平移时，带动变阻器的滑片P移动，通过电压表显示的示数，可反映出M移动距离的大小。闭合开关，当物体M向右移动时，电流表的示数， 电压表的示数（选填“变大”“变小”或“不变”）。

如图所示，电源两端电压为3V并保持不变，R₁为定值电阻。小灯泡标L有“2.5V  1W”字样，闭合开关，此时小灯泡正常发光，求：

如图所示，定值电阻 和 并联在电压为6V的电源上，当开关闭合时，电流表A₁的示数为0.2A，电流表A₂的示数为0.3A．求：

如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图。已知电源电压为12V，定值电阻R₀的阻值为30Ω，电流表的量程为0~200mA，电压表的量程为0~9V，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示。则在电路安全工作的前提下，请计算出：

图为某款测温仪的原理图，R是热敏电阻，用于靠近人体测温，R₀为定值电阻，电源电压不变；当被测温者体温较高时，电流表示数变大。关于此测温仪，下列分析正确的是（   ）

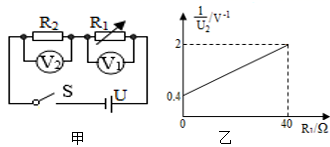

探究串联电路电压特点实验电路如图甲所示，改变电阻箱R₁接入电路的阻值，记录R₁的阻值和对应的电压表示数U₁、U₂ ， 并根据记录绘制出图乙所示的 ﹣R₁图象，则电源电压为V，R₂的阻值为Ω。

一定值电阻，两端加6 V电压时，通过的电流是1 A，则当在其两端加3 V电压时，通过的电流和导体的电阻是（   ）

如图所示，电源两端电压恒定，闭合开关S，在滑动变阻器的滑片P移动的过程中，电流表A的最小示数为I₁ ， 电压表V₁的最大示数为U₁ ， 电压表V₂的最大示数与最小示数之比为3：2，则下列说法正确的是（不计温度对灯丝电阻的影响）（   ）

如图所示电路中，R₁的阻值为4Ω，当开关S₁和S₂都闭合时，电流表示数为3A；当只闭合S₂时，电流表示数为2A，下列说法正确的是（   ）

如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向右滑动的过程中，下列说法正确的是（   ）

如图所示，电源电压恒定不变，闭合开关S后，开关S₁由断开到闭合，下列说法正确的是（   ）

如图所示电路，电源电压U恒定不变，电流表A₁量程为0~3A，A₂量程为0~0.6A，电压表V量程为0~3V或0~15V，闭合S，断开S₁、S₂ ， 滑片P移到最左端，A₁表的示数为0.35A，R₁和R₃消耗的电功率之比P₁∶P₃=3∶1；滑片P向右移到某一位置的过程中，A₁表的示数变化了0.3A，V表的示数变化了3V，三个开关都闭合时，在确保电路安全的前提下，R₂允许接入的最小阻值为R_{2 小} ， 电路消耗的最大电功率为P_大。下列结论正确的是（   ）

测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻，是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（   ）

小华同学在“探究电流与电阻关系”的实验时，定值电阻R有5Ω、10Ω、20Ω三种规格，R₁为滑动变阻器，电源电压保持3V不变。
