第十七章 欧姆定律 知识点题库

（1） 电源电压调至6V，闭合开关S₁和S₂ ， 移动滑动变阻器滑片P，使小灯泡正常发光，电流表示数为0.6A，则电压表的示数是多少？R₀的阻值是多少？

（2） 电源电压调至8V，断开开关S₁ ， 闭合开关S₂ ， 为了保证电路安全，求滑动变阻器的阻值变化范围。

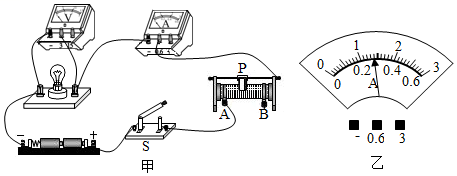

（1） 请用笔画线代替导线将图中实物电路连接完整；

（2） 刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是     （只填序号）

（3） 解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：

①获得第3组实验数据后，要想得到第4组数据，应将滑片P向（选填“A”或“B”）端移动；

②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因。

③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成比。

（1） 闭合开关前，应将滑动变阻器的滑片P置于端（填“A”或“B”），目的是保护电路。

（2） 闭合开关后，发现小灯泡不亮，则接下来合理的操作是______（填字母代号）。

（3） 当小灯泡正常发光时，电流表示数如图乙，则小灯泡正常发光时的电流为A，小灯泡正常发光时的电阻为Ω（计算结果保留一位小数）。

（4） 某同学根据记录的部分实验数据，计算出小灯泡的电阻，发现有一组测量数据存在错误。请指出错误数据的序号并说明判断依据。

序号	1	2	3	4
U/V	0.1	1.3	2.1	3.0
I/A	0.05	0.11	0.26	0.3
R/Ω	2	11.8	8.1	10

（1） 如图所示的是小明设计并连接的电路；

连接好电路，开关闭合前，应将滑动变阻器的滑片移动到最（选填“左”或“右”）端；

（2） 小明在实验中记录的数据如下表；

R=5Ω
次数	1	2	3
电流I/A	0.2	0.4	0.6
电压U/V	1.0	2.0	3.0

U=2V
次数	1	2	3
电阻R/Ω	5	10	20
电流I/A	0.4	0.2	0.1

分析表中数据，可得出结论：通过导体的电流与导体两端的电压成，与导体的电阻成；

（3） 本次实验运用的科学探究方法是法。

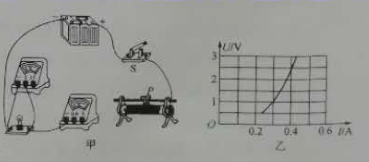

（1） 用笔划线代替导线，将图甲的实物图连接完整.（要求滑动变阻器的滑片向右滑动时，小灯泡变亮，导线不允许交叉）

（2） 此实验的原理是。闭合开关前，滑动变阻器的滑片应移到最瑞。（填“左”或“右”）

（3） 图乙中，小灯泡的I-U图像不是一条直线，原因是小灯泡的电阻随的变化而变化，小灯泡的额定功率是W。

（4） 小飞又取来阻值是600Ω的定值电阻R₀、一个开关和阻值约5Ω的未知电阻R₁ ， 用如图所示的电路来测量R₁的阻值，小飞的实验方案如下：

a.闭合S₁ ， 断开S₂ ， 读出电压表的示数是U₁

b.闭合S₁和S₂ ， 读出电压表的示数是U₂

则电阻R₁=（用U₁、U₂和R₀表示），小飞的实验方案（填“能”或“不能”）准确测得电阻R₁的阻值，理由是。

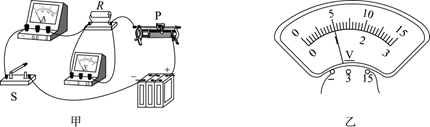

（1） 图甲所示，闭合开关前，滑动变阻器的滑片P应置于最（选填“左”或“右”）端；

（2） 闭合开关S，调节滑动变阻器的滑片P，当电流表的示数为1A时，电压表的示数如图乙所示，则待测电阻R两端的电压为V，阻值为Ω；

（3） 接下来，小东又多次改变电阻R两端的电压，并测量了电压及相应的电流值，其目的是为了；

（4） 请你画出本实验所需的数据记录表。

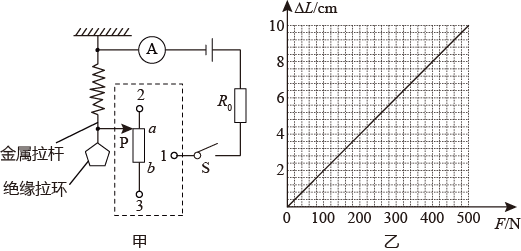

（1） 虚线框内接线柱“1”应与（选填“2”或“3”）连接；

（2） 闭合开关，弹簧处于原长状态时，R₀消耗的功率多大？

（3） 弹簧的伸长量△L与所受拉力F之间的关系如图乙所示，则电流表示数最大时显示的拉力多大？

（4） 甲图中若去掉电流表，用一只电压表（量程0～3V）与R₀并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升%。

（5） 在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如甲图的方案，从电路的安全性考虑，其他条件不变，R的阻值应不小于Ω。

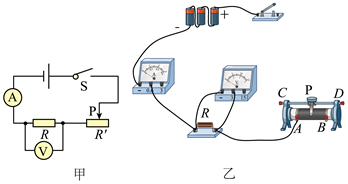

（1） 请你按照图甲的电路图，以笔画线代替导线，将图乙未连接好的电路连接完整；

（2） 连接电路时，开关应该处于状态，实验前滑动变阻器的滑片应位于（选填“A”或“B”）端。滑动变阻器的作用除了保护电路外，还起到了的作用；

（3） 闭合开关，移动滑动变阻器滑片P，发现电压表有示数，电流表无示数，其原因可能是R；

（4） 排除故障后，当电压表示数为1.5V时，电流表示数为0.3A，则定值电阻的阻值是Ω；

（5） 通过多次实验可以得到结论：电阻一定时，导体的电流与导体两端电压成比。

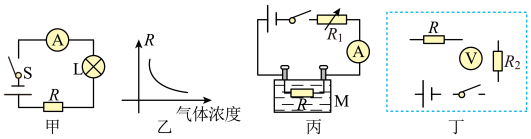

（1） 气体泄漏检测装置电路如图甲所示，电源电压不变，L为指示灯，R为气敏电阻，其阻值与气体浓度关系如图乙所示，当检测到气体浓度增大时，电流表示数 （选填“增大”、“不变“或“减小“），指示灯亮度 （选填“变亮”、“不变”或“变暗”）。

（2） 温度检测装置会使用热敏电阻。小珠利用图丙所示电路探究热敏电阻R与温度关系。已知M为控温器，电源电压恒为12V，R₁为阻值可调的电阻器，逐渐升高液体温度，同时调节R₁阻值，使电流表的示数保持为0.1A，实验记录数据如表所示。实验中，R₁两端电压 （选填“逐渐变大”、“不变“或“逐渐变小“）；由表可知，热敏电阻R的阻值随温度的升高而 （选填“增大”、“不变“或“减小”），在该温度范围内，R的阻值变化范围为 Ω。

温度t（℃）	10	20	30	40	50	60	70	80
电阻R1（Ω）	26	47	64	76	85	92	98	100

（3） 压力电阻阻值随压力增大而减小，它常被应用于称重装置。请你利用压力电阻R、保护电阻R₂以及电压表在图丁虚线框中设计出反映压力大小变化的电路。要求：电压表的读数会随压力增大而增大。

（1） 按照图甲将图乙补画完整；

（2） 按图甲连接电路后，闭合开关前，将滑动变阻器的滑片P移到最（填“左”或“右”）端，闭合开关后，发现电流表有示数，电压表无示数，若电路故障只出现在R和上，则电路故障是；

（3） 排除故障后，将的定值电阻接入电路，调节滑动变阻器的滑片，直到电流表示数为时，读出电压表示数，将测得数据填入表格；
将电阻换成电阻，接下来的操作是：闭合开关，此时电流表的示数如图丙所示为A，将滑动变阻器的滑片P向（填“左”或“右”）移动，直到电压表示数与（3）电压表示数相同将测得数据填入表格；

（4） 分别将其它电阻依次替换R，重复（4）实验，根据所测数据绘制出如图所示I～R图像，并得出结论：电压一定时，电流与电阻成；

（5） 本次实验中滑动变阻器接入电路中的电阻不小于 ， 为减小实验误差，实验过程中不能长时间保持开关闭合，理由是；

（6） 小明只将定值电阻换成额定电压为的小灯泡来测量小灯泡电功率，将3次实验测每得数据填入表格，则小灯泡的额定功率是W；

序号	电压/V	电流/A	电功率/W
1	2.0	0.26
2	2.5	0.30
3	2.8	0.32

（7） 同组的小红在只有一个电流表的情况下，设计如图戊所示电路，也测出了额定电压为U_额的小灯泡的额定功率，为定值电阻（阻值），为滑动变阻器（最大阻值未知）。

①请在虚框内填入电流表、开关S₁、灯泡的元件符号；

②闭合开关S和S₁ ， 断开开关S₂ ， 调节的滑片P，使电流表示数为；

③（填开关的通断情况），保持滑动变阻器滑片P的位置不变，读出电流表示数为I₁；

④小灯泡的额定功率=（用符号表示）。

（1） 只将b、c分别接在电源两端，当滑片P滑至中点时，电流表的示数为 ，求 的最大阻值；

（2） 只将a、c分别接在电源两端，当滑片P滑至最右端时，求电路的总功率；

（3） 将b接在电源的一端，a、c连接后接在电源的另一端，让滑片P由最右端逐渐向左滑动，求 允许接入电路的最小阻值。

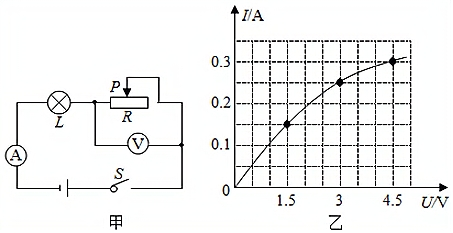

（1） 图甲为实验电路图， 图中的圆圈分别表示电流表和电压表， 请在圆圈内填入相应的字母；

（2） 正确连接电路后， 将滑动变阻器的滑片移至电阻值最大处， 闭合开关。要使小灯泡正常发光，应进行的操作是：；

（3） 正确完成上述操作后， 电流表的示数如图乙所示， 则小灯泡正常发光时的电阻为； （结果保留一位小数）

（4） 小灯泡正常发光时， 因灯丝断路突然熄灭， 若其他元件均完好， 则此时电压表的示数（选填“小于”“等于”或“大于”）2.5V。
