第十七章欧姆定律知识点题库

二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。如图所示的电路中，当二氧化锡传感器所处空间中的一氧化碳浓度减小时，电压表示数U与电流表示数I发生变化，其中正确的是（）

A . U变大，I变大 B . U变小，I变小 C . U变小，I变大 D . U变大，I变小

江西省高速公路收费站已经开始对过往的超载货车实施计重收费，如图所示是计重秤原理图，以下说法正确的是（）

A . 称重表相当于一个电流表 B . 当车辆越重时，R₁两端的电压越小 C . 电路中的R₁是保护电阻 D . 当车辆越重时，称重表的示数越大

如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是（）

A . 电压表V示数变小 B . 电流表A₁示数变大 C . 电流表A₂示数变小 D . 电流表A₁示数变小

在“测量小灯泡的电阻”实验中，小明所用的实验原理图如图甲所示。已知小灯泡的额定电压为2.5 V。

（1）请你按照图甲电路图，用笔画线代替导线完成图乙中实验电路的连接。
（2）小明将电路连接正确后，闭合开关，调节滑动变阻器的滑片P，使小灯泡刚好正常发光，此时电流表示数如图丙所示，则通过小灯泡的电流I=A,小灯泡的额定功率P=W。
（3）小明测得小灯泡正常发光时的阻值R=Ω（保留两位小数）。

如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。电流表示数与两电压表示数的关系图象如图乙。下列说法中正确的是（）

A . 电源电压为9V B . 滑动变阻器的最大阻值为14Ω C . 小灯泡的额定功率为8W D . 电路总功率的变化范围为8W～12W

如图所示，电源电压保持6V不变。电流表的量程为0～0.6A．电压表量程0～3V，定值电阻R₁的规格为“10Ω0.5A”，滑动变阻器R₂的规格为“20Ω 1A”。闭合开关，为了保证电路安全，在变阻器滑片P移动过程中，下列说法不正确的是（）

A . 电流表示数允许的变化范围为0.2A～0.5A B . 变阻器R₂接入电路的阻值允许变化范围为2Ω～20Ω C . 电阻R₁消耗功率允许的变化范围为0.4W～0.9W D . 电路消耗总功率允许的变化范围为1.2W～3W

在如图所示的电路中，电源电压保持不变，滑动变阻器R是规格为“20Ω 2A”和“50Ω 1.5A”中的一个，闭合开关后，电压表的示数为6V。

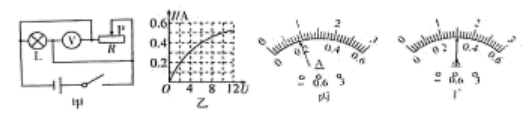

（1）若小灯泡L的I-U关系图像如图乙所示，则开关闭合后，求此时小灯泡L的电阻R_L和消耗的电功率P_L；
（2）若将小灯泡L换成一个定值电阻R₀ ，在电路中正确串联两个电流表，闭合开关后，当变阻器连入电路的电阻值为其最大阻值的一半时，电流表示数如图丙、丁所示。请通过计算判断所用变阻器的规格，并求出R₀可能的阻值。（若不能整除，保留一位小数）

如图所示，电源电压可调，定值电阻R₁的阻值为20Ω，滑动变阻器 R₂的规格为“5Ω，3A”，灯泡L规格为“2.5V，1.25W”，且灯丝电阻不随温度变化。只闭合开关S，灯泡L恰好正常发光。

（1）求灯泡正常发光时的电阻和此时的电源电压。

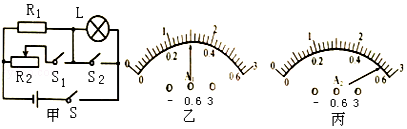

（2）开关S、S₁、S₂ 都闭合，在电路中正确接入 A₁、A₂ 两个电流表，当变阻器连入电路的电阻恰为其最大阻值一半时，两电流表的示数分别如图乙、丙所示。请判断电流表在电路中的位置并计算此时的电源电压。

如图所示的电路中，电源两端电压保持不变，当开关 $\text{[math]}$ 闭合时，如果将滑动变阻器的滑片 $\text{[math]}$ 向左滑动，下列说法中正确的是（）

A . 电压表的示数变大，电流表示数变大 B . 电压表的示数变小，电流表示数变大 C . 电压表的示数变大，电流表示数变小 D . 电压表的示数变小，电流表示数变小

已知R₁∶R₂＝1∶ 3，施红霞把它们串联在电路中，则它们的电流之比I₁∶ I₂＝，U₁∶ U₂＝；若把它们并联起来接在电路中，它们两端电压之比U₁∶ U₂＝，I₁∶I₂＝。

把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡联一个Ω的电阻，电路消耗的总功率为W。

如图所示电路,电源电压不变。电阻R₁的阻值为5Ω,闭合开关S,电阻R₁两端的电压为3V,电阻R₂两端的电压为6V。求:

图片_x0020_100010

（1）电源电压。
（2）电路中的电流。

灯泡L与定值电阻的电流与两端电压的关系如图所示，由图可知， $\text{[math]}$ 的电阻是 $\text{[math]}$ 。若将 $\text{[math]}$ 、 $\text{[math]}$ 串联后接在电压为 $\text{[math]}$ 的电源两端，电路总电阻为 $\text{[math]}$ 。

图片_x0020_598594548

如图所示，电源电压保持不变，电流表的量程为0~0.6A，电压表的量程为0~15V，R₁＝20Ω，滑动变阻器R₂的规格为“100Ω 1A”。

图片_x0020_100013

（1）闭合开关S₁ ，断开开关S₂、S₃ ，电流表示数为0.4A，求电源电压；
（2）闭合开关S₃ ，断开开关S₁、S₂ ，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R₃的阻值。

如图所示，电源电压为4伏保持不变，定值电阻 $\text{[math]}$ 为5欧姆， $\text{[math]}$ 为标有“ $\text{[math]}$ ”字样的滑动变阻器，闭合电键S，两个电流表指针偏转角度相同，求：

（1）通过 $\text{[math]}$ 的电流；
（2）此时通过滑动变阻器 $\text{[math]}$ 的电流；
（3）将变阻器 $\text{[math]}$ 的滑片P移至某一位置时，三个电表在量程不变的情况下，示数能否达到满量程？若可行，请计算出所对应的 $\text{[math]}$ 值；若不行，请说明理由。
