第十七章欧姆定律知识点题库

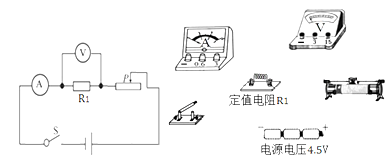

如图是“探究电压一定时，电流与电阻关系”的电路图。

（1）根据电路图连接实物电路，导线不能交叉。
（2）实验步骤如下：

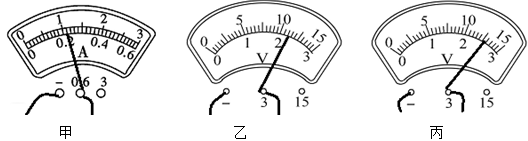

① 闭合开关前，应把滑动变阻器的滑片移至端（选填“左”或“右”）。闭合开关，记录定值电阻的阻值为R₁时，电流表示数如图甲所示，I₁＝A，电压表示数如图乙所示，U₁＝V；

② 断开开关，换阻值不同的定值电阻R₂；

③ 闭合开关，观察到电压表示数如图丙所示，此时应进行的操作为，记录电流表示数为I₂；

④ 更换阻值不同的定值电阻，重复②③步骤，进行多次实验。

两定值电阻甲、乙中的电流与电压关系如图所示，现将甲乙串联后接在电压为6V的电源两端，下列分析正确的是（）

A . 乙两端的电压是2V B . 甲乙两端的电压之比为2：1 C . 甲中的电流大于乙中的电流 D . 甲消耗的电功率等于0.8W

如图所示的电路中，电源电压不变，R₁ 为定值电阻，开关 S 闭合后，滑动变阻器 R₂ 滑片向右移动时，电流表的示数，电压表的示数，R₂ 两端的电压（选填“变大”、“变小”或“不变”）。

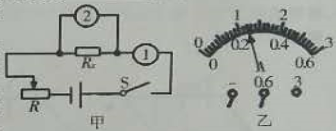

小明在用伏安法测量电阻R_x阻值的实验中：

（1）如图甲所示电路的圆圈中，一处是电压表，一处是电流表，则圆圈2中应是（选填“电压表”或“电流表”）。
（2）实验中，小明在闭合开关S后，发现两电表的指针均正常偏转，但总是在晃动，无法准确读数，则造成此现象的原因可能是：
（3）排除故障后，小明改变R_x两端的电压和电流，两次测得的电阻值分别为R₁=10.1Ω，R₁=10.2Ω，第二次测量时电压表的示数为2.4V.电流表的示数如图乙所示，则R_x=Ω，实验测得R_x的阻值应为 Ω.

如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为U_甲：U_乙=4：3；当开关S断开，甲、乙两表为电流表时，两表示数比为I_甲：I_乙=，此时R₁和R₂ ．消耗的功率之比P_甲：P_乙=

在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）

A . 电磁铁的A端为N极 B . 小磁针静止时，N极水平指向左 C . 利用这一现象所揭示的原理可制成的设备是发电机 D . 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强

如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V₁、V₂示数的变化量分别为△U₁、△U₂ ，电流表示数的变化量为△I，阻值相同的定值电阻R₁、R₂消耗电功率的变化量分别为△P₁、△P₂ ．则下列判断正确的是（）

A . △P₁+△P₂＝△I² ．（R₁+R₂） B . |△U₁|＞|△U₂| C . | $\text{[math]}$ |+| $\text{[math]}$ |＝R₁+R₂ D . |△U₁|＜|△U₂|

如图的电路中，灯L₁标有“6V、0.5A”的字样，灯L₂标有“3V、0.3A”的字样。该电路长时间工作时只允许灯正常发光，且此时的电源电压是V。

如图所示是某洗衣机的技术参数，其设有加热功能，洗涤前先将水加热到适宜温度，可以提高洗涤效果．

××滚筒式洗衣机
电压/V	220
洗衣功率/W	200
脱水功率/W	330
最大洗涤容量/kg	5
水加热功率/W	2000

（1）求脱水时的正常工作电流；
（2）某次洗衣时，进水后，正常加热15min水温达到设定要求，接着洗涤共用了30min，脱水用了6min，求全过程消耗的电能.

如图甲所示的电路中，滑动变阻器上标有“50Ω 1A”的字样，R₂是定值电阻，其阻值为10Ω，灯L标有“2.5V？W”的字样。闭合开关S、S₁ ，断开开关S₂ ，调节滑动变阻器的滑片，当电压表的示数为6V时，小明发现电流表的表盘如图乙所示。

（1）电源电压是多少？
（2）断开开关S₁ ，闭合开关S、S₂ ，调节滑动变阻器，使电压表的示数为6.5V，此时电流表的指针仍指在图乙所示的位置，求小灯泡的额定电功率。
（3）保持（2）中滑动变阻器滑片的位置不变，断开开关S₂ ，闭合开关S、S₁ ，该电路工作10min消耗的电能是多少？

如图所示电源电压保持不变，R₁=R₂=R₃=20Ω，当S₁、S₂都断开，电流表示数是0.3A，求：

（1）电源电压；
（2） S₁ ， S₂都闭合时，电流表示数是多少？

如图甲所示的电路图，电源电压为9V且保持不变，小灯泡L标有“6V 6W”的字样，闭合开关S后，将滑动变阻器滑片P从某点A移到另一点B的过程中（图中未标出），电流表与电压表表示数的变化曲线如图乙所示。则小灯泡电功率为2.1W时的电阻为（保留一位小数）；滑片P在A、B位置时，滑动变阻器消耗的电功率之差为。

如图所示的电路中，电源电压为6伏且保持不变，电阻R₂的阻值为30欧。闭合开关后，电流表的示数为0.8安。

①求通过R₂的电流。（）

②求R₁的阻值。（）

③现用电阻R₀替换R₁、R₂中的一个，要求替换后电流表示数比替换前减小0.5安。请判断：用R₀替换的电阻是，求R₀的阻值。（）

如图所示，电源电压保持不变， $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 为定值电阻，且 $\text{[math]}$ 。闭合开关S，电压表 $\text{[math]}$ 和 $\text{[math]}$ 的示数之比为4：3，此时电路消耗的总功率为 $\text{[math]}$ ；若把电压表 $\text{[math]}$ 和 $\text{[math]}$ 分别换成电流表 $\text{[math]}$ 和 $\text{[math]}$ ，闭合开关S后电流表 $\text{[math]}$ 的示数为 $\text{[math]}$ ，电流表 $\text{[math]}$ 的示数为 $\text{[math]}$ ，此时电路消耗的总功率为 $\text{[math]}$ 。则下列结果正确的是（）

A . $\text{[math]}$ ； $\text{[math]}$ ； $\text{[math]}$ ； B . $\text{[math]}$ ； $\text{[math]}$ ； $\text{[math]}$ C . $\text{[math]}$ ； $\text{[math]}$ ； $\text{[math]}$ D . $\text{[math]}$ ； $\text{[math]}$ ； $\text{[math]}$

某实验小组利用电源、电流表、电压表，滑动变阻器R、开关及导线着干测量定值电阻Rx的阻值，所有元件均完好，按图连接电路（其中电压表未画出），进行实验，闭合开关后，将变阻器滑片从一端移动到另一端的过程中，发现电流表示数的变化范围为0.24A~1.2A，电压表示数相应的变化范围为 6.0 V-0V。

（1）当R接入电路为最大阻值时，着通电 10s时间，R消耗的电能。
（2） Rx的阻值。

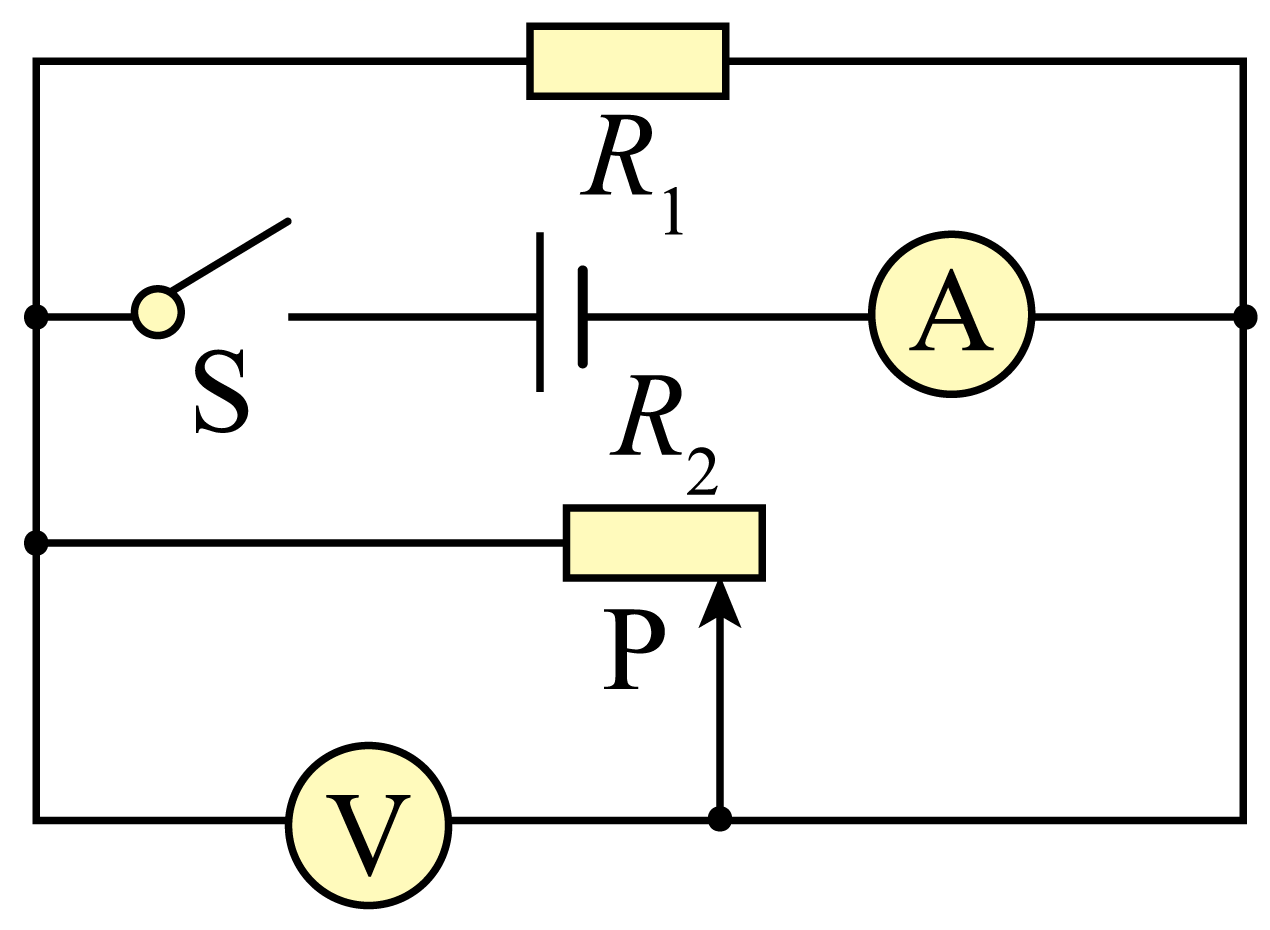

如图所示，电源电压不变。R₁为定值电阻，R₂为滑动变阻器，闭合开关S后，滑片向右移动过程中，电流表示数，电压表示数，电压表与电流表示数之比。（选填“变大”、“变小”或“不变”）

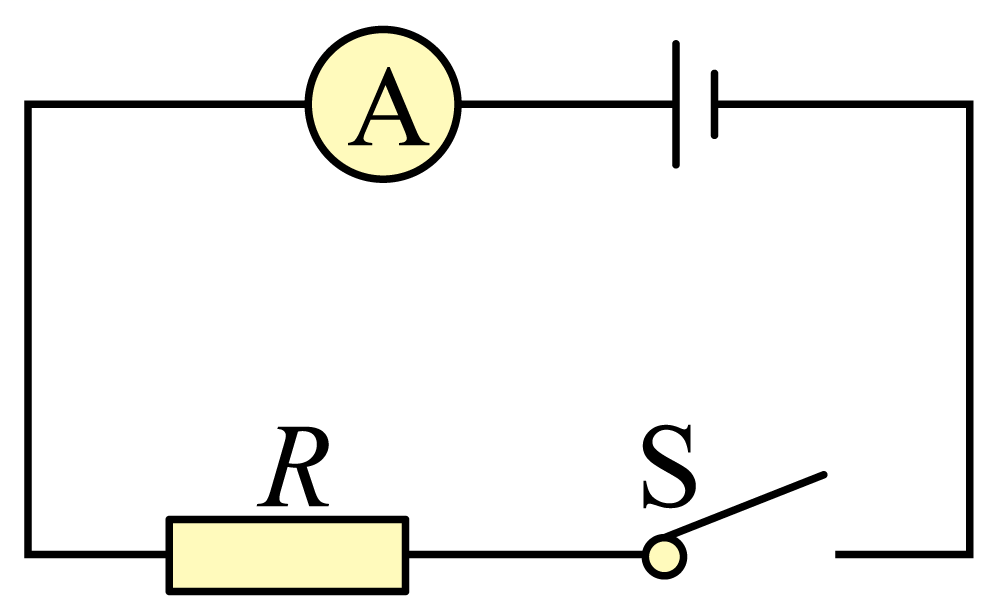

在如图所示的电路中，电源电压为6伏，若60秒内通过导体R横截面的电荷量为60库仑。

求：

（1）通过该导体R的电流I；
（2）该导体的电阻值R。

在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为2.5V的小灯泡（灯丝电阻约为10Ω）、电源电压为10V，电流表、电压表、开关、学生电源、滑动变阻器和若干导线等。

（1）请根据图甲，用笔画线代替导线，将图乙中的实物电路连接完整（要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉）。
（2）连接电路时，开关S必须，滑动变阻器的滑片P应调到最端，其目的是。
（3）正确连接电路后，闭合开关S，发现电流表有示数，电压表无示数，原因是小灯泡（其他部分均完好）。
（4）故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为U₁=V。
（5）现有，“20Ω 1A”，“40Ω 0.1A”，“50Ω 1A”，“500Ω 1A”4只滑动变阻器，欲测小灯泡的额定功率，应该选用标有的那只滑动变阻器。
（6）小杨同学继续移动滑片P，将两电表对应的示数记录到下表中。
实验序号
1
2
3
4
5
电压表示数/V
U₁
1.0
1.5
2.0
2.5
电流表示数/A
I₁
0.14
0.18
0.20
0.24
根据上表数据可知小灯泡的额定功率为W，同时小杨发现小灯泡的电阻也在变化，主要原因是。

小强坐在汽车的副驾驶位上看到一个现象；当汽车的电动机启动时，汽车的车灯会变暗。汽车的蓄电池、定值电阻、电流表、车灯，电动机连接的简化电路如图甲所示。汽车蓄电池的电压为12.5V且保持不变。车灯接通，电动机未启动时，车灯正常工作，电流表示数为10A；车灯接通，电动机启动时，电流表示数为70A。已知车灯的I-U图象如图乙所示。求：

（1）定值电阻R的阻值；
（2）车灯接通，电动机启动时，车灯的实际电压为多少V？车灯的实际功率为多少W？

如图，电源电压不变，定值电阻R₁=20Ω，小灯泡L标有“8V 4W”字样（灯丝电阻不变），电流表量程为0~3A。当只闭合开关S，滑动变阻器R₂的滑片P从b端滑动到某一位置时，变阻器连入电路中的阻值减小了16Ω，电流表示数增大了0.2A，此时小灯泡恰好正常发光。在保证电路安全的情况下，都正确且无漏选的一组是（）

①电源电压为12V

②R₂的最大阻值为24Ω

③开关都闭合时，R₂的最大功率为28.8W

④在电流表有示数的情况下，电路消耗的总功率最小值为3.6W

A . ①② B . ①②④ C . ①③④ D . ①②③④

实验序号	1	2	3	4	5
电压表示数/V	U₁	1.0	1.5	2.0	2.5
电流表示数/A	I₁	0.14	0.18	0.20	0.24
