第十七章 欧姆定律 知识点题库

根据给定的器材,设计实验测定未知电阻RX的电阻值。

器材:电压未知的稳压电源一台;已知电阻值的电阻R0一个;符合要求的电流表一块;单刀单掷开关两个;待测电阻RX以及导线若干。

要求:实验过程中不得拆改电路;

  1. (1) 画出电路图;

  2. (2) 简述实验步骤;

    ①电流表调零,开关断开,按照电路图连接电路

  3. (3) 计算式RX
小刚和小红在做“伏安法测电阻”的实验,电源电压不变,灯泡正常发光时的电压为2.5V。

  1. (1) 请在图甲电路中分别填入字母A或V,使之成为正确的实验电路。
  2. (2) 连接完电路闭合开关后,小刚发现电流表指针如图乙所示,其原因是
  3. (3) 重新正确连接电路后进行实验,小红通过移动滑动变阻器滑片P的位置,测得多组对应的电压、电流值,并绘制了如图丙所示的I-U图象。由图象可知,小灯泡正常发光时的电流为A,电阻为Ω(结果保留1位小数)。

  4. (4) 通过图象发现灯丝的电阻是变化的,这是因为灯丝的电阻随温度的升高而(选填“减小”或“增大”)

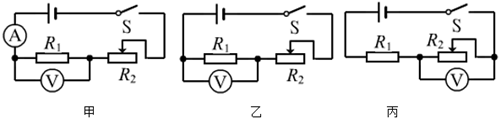

小致同学在做“用伏安法测量定值电阻R1的阻值”的实验中,按如图甲所示设计的电路进行实验,已知滑动变阻器的最大阻值为R2

图片_x0020_100026

  1. (1) 闭合开关,移动滑动变阻器滑片,改变R1两端电压及通过电流,实现多次测量,其目的是
  2. (2) 当电压表示数为2.5V时,电流表示数为0.5A,利用此数据计算出R1的阻值是Ω;
  3. (3) 小华在没有电流表的情况下也测量出了此电阻的阻值,其电路如图乙,他的操作如下:

    ①开关闭合,将滑动变阻器滑片调到最左端,记录电压表示数为3V;

    ②将滑动变阻器的滑片调到最右端,记录电压表的示数为1V。

    则R1的阻值为(用含有R2的代数式表示)。

  4. (4) 小峰同学在小华同学的电路基础上进行了调整,设计了如图丙所示的电路,他的操作如下:

    ①将滑动变阻器滑片调到中央位置,记录电压表示数为U1

    ②将滑动变阻器滑片调到阻值最大处,记录电压表示数为U2

    则U1 (选填“>”、“<”或“=”),R1的阻值为(用含有U1、U2、R2的代数式表示)。

关于电流、电压和电阻,下列说法中正确的是(   )
A . 电路两端有电压,电路中一定有电流 B . 导体中的电流为零时,导体的电阻也为零 C . 电压是电路中形成电流的原因 D . 电流的方向与负电荷定向移动的方向相同
为了测定额定电压为“2.5V”小灯泡的电阻,小明同学设计了如图甲所示的电路图。实验中各元件完好,电源电压保持不变。

  1. (1) 请在图甲中用笔画线代替导线,帮小明同学将电路连接完整(连线不得交叉)。
  2. (2) 正确连接实验电路后,开关试触时,发现小灯泡不亮,但电流表、电压表均有示数,接下来的操作是
  3. (3) 为了测量小灯泡的额定功率,应调节滑动变阻器,当电压表的示数为 2.5V 时,灯泡正常发光,此时电流表的示数如图乙所示,则通过小灯泡的电流为A,该灯泡的电阻为Ω(保留一位小数)。
  4. (4) 实验过程中,有些小组的小灯泡先由暗变亮,然后发出耀眼的光后被烧坏。为了避免灯丝烧断,请提出在调节滑动变阻器的过程中应注意
  5. (5) 【拓展】小明同学想利用这些器材继续测量一定值电阻的阻值,但发现电压表损坏,于是他设计了如图丙所示的电路图:先将 S 接到 a,读出电流表的示数 I1;再将 S 接到 b,读出电流表的示数 I2;由 I1R0=I2Rx , 可得 Rx ,小红同学认为这一方案不对,请你帮小红说明该方案存在的问题:;说出一个简单的修改建议:
如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。当酒精浓度为0时,R2=60Ω,此时电压表示数为2V.以下说法错误的是(   )

A . 若酒精气体浓度越大,电压表和电流表示数都越大 B . 定值电阻R1的阻值为20Ω C . 酒精浓度为0时,电路消耗的总功率为0.6W D . 若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W

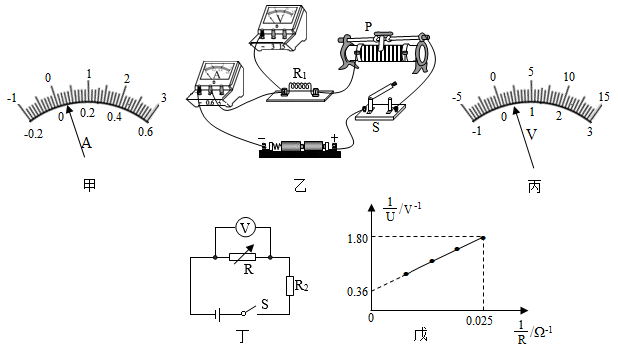

小明和小华在进行“测量定值电阻的阻值”实验,器材有:干电池两节,开关、电压表、电流表、滑动变阻器( )、电阻箱( )各一个,待测电阻 ,导线若干。

  1. (1) 连接电路前,小明发现电流表指针如图甲所示,于是他将电流表指针调至
  2. (2) ①图乙是他们连接的测量 阻值的部分电路。请用笔画线代替导线,将电路连接完整

    ②闭合开关前,应将滑动变阻器的滑片P置于最(选填“左”、“右”)端。

    ③在正确完成上述操作后,闭合开关移动滑片P,当电流表示数为0.2A时,电压表示数如图丙所示,则电阻两端的电压为V。多次实验所测量的结果如表所示,则 的阻值为W。

    实验序号

    电压表示数

    电流表示数

    电阻



    0.2



    0.6

    0.3

    0.88

    0.4

    ④测量 阻值的过程中,老师提醒他们要尽量缩短通电时间,并用较小的电流来测量,这样做的理由是:

  3. (3) 为测量电阻 的阻值,他们在已连接好的图乙的电路中,用 替换 接入电路。测量过程中,发现电流表示数始终小于分度值。于是,他们按照如图丁所示的电路图,重新连接了电路,闭合开关后,改变电阻箱接入的阻值进行多次测量。记录下电阻箱的阻值 及对应的电压表示数 ,并根据记录的数据绘制出 图象,如图戊所示,则所测电阻 的阻值为W。
如图所示,电源电压为4.5V,小灯泡的额定电压为3.8V,额定电流为0.2A,求:

图片_x0020_100008

  1. (1) 小灯泡的额定功率。
  2. (2) 小灯泡正常发光时,滑动变阻器接入电路中的阻值。

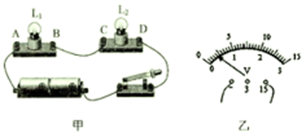

在“探究串联电路的电压规律”时,小霖连接了如图甲所示的电路。

图片_x0020_100036

  1. (1) 在测L1两端的电压时,小霖把电压表接在A、B两点,闭合开关,发现只有L2发光、 电压表无示数,若电路中只有一处故障,则故障是
  2. (2) 小霖排除故障后,重新闭合开关,电压表示数如图乙所示,为了使测量结果更准确,接下来他应该
  3. (3) 测出L1两端的电压后,小霖又把电压表分别接在C、D两点和A、D两点测出了L2两端的电压及串联电路两端的总电压,测量数据如表,由表中数据发串联电路两端的总电压(选填“大于”、“小于”或“等于”)各用电器两端电压之和。

    实验次数

    L1两端的电U1/V

    L2两端的电U2/V

    串联总电压U/V

    1

    1.9

    0.8

    2.8

  4. (4) 小霖又利用图甲电路进行了深入探究,把电压表接在了 B、C两点,闭合开关,电压表 的示数约为0.1V,由此可知可能是造成得出上述结论的原因,为了能更明显地观察到该现象,应选择较(选填“粗”或“细”)的导线。
如图电路中,电源电压可调,灯L上标有“3V  1W”的字样,R1的阻值为10Ω,滑动变阻器R2上标有“30Ω  1A”的字样,两表的量程分别是0~3A和0~15V。闭合S1、S2、S3 , 调节电源电压使灯L正常发光,则此时灯L的阻值为Ω。当只闭合开关S2时,移动滑片P,保证电路安全前提下,要求至少有一个电表示数不低于量程的一半,则电源可调的最高电压与最低电压的差值为V。

一只小灯泡上标有“6V 3W”字样,它正常发光时的电流是 A,把该灯泡接在电压为9V的电源上,若让它正常发光,则应在电路中串联一个阻值为Ω的定值电阻。
如图所示的电路中,电源电压U=6V,电阻R1=6 ,电阻R2=4 ,求:

  1. (1) 只闭合S1 , 通过R1的电流是多大?
  2. (2) 只闭合S2 , 通电10s的时间内电流通过R2产生的电热是多少?
  3. (3) 当三个开关处于何种状态时,整个电路消耗的电功率最大?并求出此时的最大电功率。
如图所示的电路中,电源电压U=6V恒定不变,R1=5Ω,R2=10Ω,开关闭合后,通过R1的电流为A,R2两端的电压为V;若R1、R2并联后仍接在该电源两端,则通过R1、R2的电流之比I1:I2=

现利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。选择了满足实验要求的器材,电源两端电压不变,并连接了如图所示实验电路。闭合开关S1 , 断开开关S2 , 电压表的示数为U1;闭合开关S1和S2 , 电压表的示数为U2 , 则Rx的表达式为(   )

A . B . C . D .

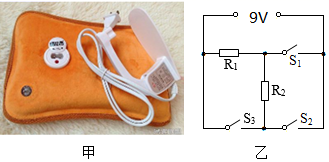

如图甲是一个充电式暖宝宝,其简化电路图如图乙所示,R1和R2均为发热电阻,该充电式暖宝宝可以通过S1、S2、S3 , 三个开关的断开与闭合实现三个挡位(高温、中温、低温)的变化,已知经家庭电路转化后的电源电压为9V,R1=R2=9Ω。

  1. (1) 当S1、S3闭合,S2断开时为高温挡,此时暖宝宝的发热功率为多大?
  2. (2) 若要R1和R2串联,应只闭合哪个开关,此时暖宝宝的发热功率为多大?
  3. (3) 以中温挡发热100s产生的热量为多少?
如图所示的电路,开关S1、S2闭合后,以下说法正确的是(  )

A . 电阻R1、R2串联 B . 电流表A1测量R1支路的电流 C . S2断开后,电流表A1示数变大 D . S2断开后,电流表A2示数变小
如图所示是电阻甲和乙的I­U图像,下列说法正确的是(   )

A . 电阻乙为定值电阻 B . 当电阻甲两端电压为2 V时,R=0.4 Ω C . 只将电阻甲和乙串联,若电路电流为0.2 A,则电路总电阻为15 Ω D . 只将电阻甲和乙并联,若电源电压为2 V,则电路总电流为0.4 A

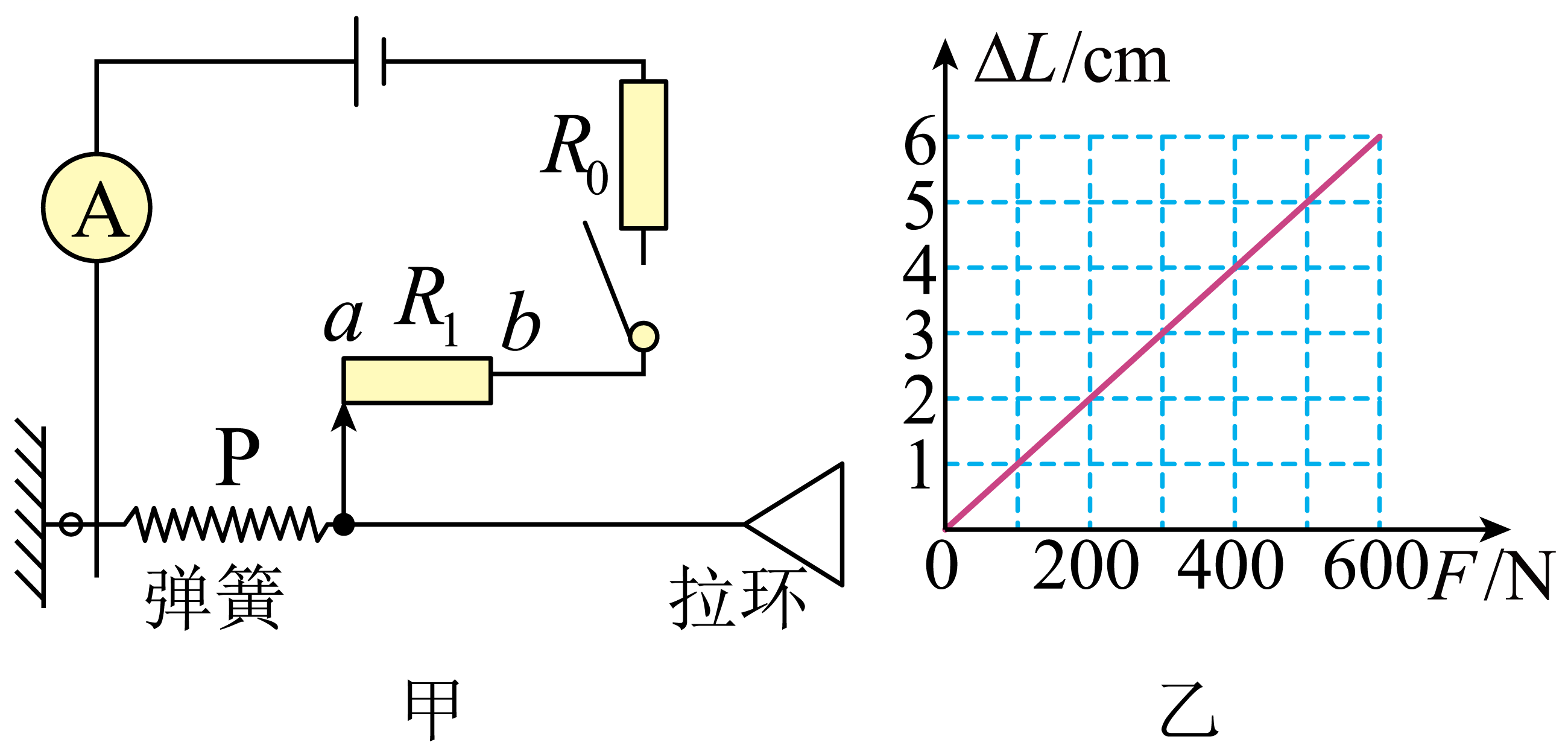

小致设计了一个电子拉力计,如图甲是其原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计)。定值电阻R0=5Ω,ab是一根长为5cm的均匀电阻丝,其阻值R1=25Ω,电流表的量程为0~0.6A。

  1. (1) 定值电阻R0的作用是
  2. (2) 闭合S后,若不受拉力时滑片在a端,电流表的读数为0.1A,则电源电压为V;
  3. (3) 已知该弹簧伸长的长度与所受拉力F间的关系如乙图所示。则当开关闭合后,作用在拉环上水平向右的拉力为400N时,电流表的读数为A;
  4. (4) 为提高该电子拉力计的灵敏度,可将R0更换为一个阻值更的定值电阻。

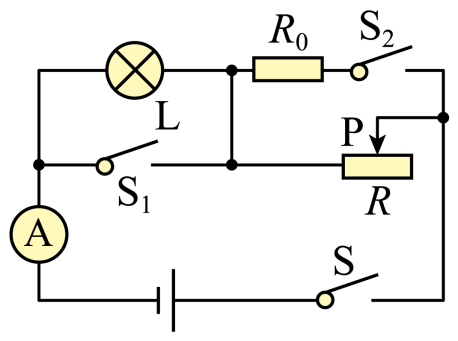

如图,电源电压保持不变,小灯泡L标有“4 V   2W”字样,不考虑灯丝电阻的变化,滑动变阻器标有“20 Ω   1 A”字样。R0的阻值为9Ω,电流表的量程为0~3A。当S闭合,S1、S2断开,滑片P滑到中点时,小灯泡恰好正常发光。求:
  1. (1) 小灯泡正常发光时的电流;
  2. (2) 电源电压;
  3. (3) 在保证电路安全的前提下,电路消耗的最大功率。

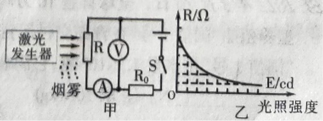

如图甲所示是高铁上烟雾报警器的简化原理图,其中电源电压保持不变,R0为定值电阻,R为光敏电阻,R的阻值与光照强度的关系如图乙所示。射向光敏电阻的激光被烟雾遮挡时,下列说法正确的是(   )

A . 光敏电阻R的阻值减小 B . 电流表的示数增大 C . 电压表的示数增大 D . 电路中消耗的总功率增大
