（2013郑大附中检测）如图所示，电阻R₁、R₂串联在12V的电路中，R₁ =6 kΩ，R₂=3 kΩ。当用电阻不是远大于R₁和R₂的电压表0～3 V量程测量R₂两端的电压时，电压表的读数是3 V.当用该电压表0～15 V量程测量R₁两端的电压时，电压表的读数为

A．9 V         B．7.5 V

C．8 V         D．6 V

如图所示是霍尔元件的工作原理示意图，如果用d表示薄片的厚度，k为霍尔系数，对于一个霍尔元件d、k为定值，如果保持电流I恒定，则可以验证U_H随B的变化情况．以下说法中正确的是（    ）

  A．将永磁体的一个磁极逐渐靠近霍尔元件的工作面对， U_H将变大

    B．在测定地球两极的磁场强弱时，霍尔元件的工作面应保持水平

    C．在测定地球赤道上的磁场强弱时，霍尔元件的工作面应保持水平

    D．改变磁感线与霍尔元件工作面的夹角，U_H将发生变化

如图甲所示质量为M的小车B静止在光滑水平面上，一个质量为m的铁块A（可视为质点），以水平速度v₀=4.0m/s滑上小车B的左端，然后与右端挡板碰撞，最后恰好滑到小车的左端，已知M/m=3：1．小车长L=1m．并设A与挡板碰撞时无机械能损失，碰撞时间忽略不计，g取10m/s²，求：

（1）A、B最后的速度；

（2）铁块A与小车B之间的动摩擦因数；

（3）铁块A与小车B的挡板相碰前后小车B的速度，并在图20乙坐标中画出A、B相对滑动过程中小车B相对地面的v﹣t图线．

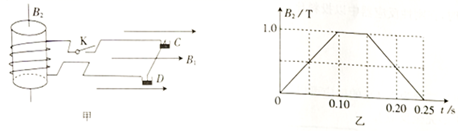

如图甲所示，质量为0.01kg、长为0.2m的水平金属细杆CD的两头分别放置在两水银槽的水银中，水银槽所在空间存在磁感应强度大小B₁=10T、方向水平向右的匀强磁场，且杆CD与该匀强磁场垂直．有一匝数为100、面积为0.01m²的线圈通过开关K与两水银槽相连．线圈处于与线圈平面垂直、沿竖直方向的匀强磁场中，其磁感应强度B₂随时间t变化关系如图乙所示．在t=0.20s时闭合开关K，细杆瞬间弹起(可认为安培力远大于重力)，弹起的最大高度为0.2m．不计空气阻力和水银的黏滞作用，不考虑细杆落回水槽后的运动，重力加速度g=10m/s²，下列说法正确的是

A．磁感应强度B₂的方向竖直向上

B．t=0.05s时，线圈中的感应电动势大小为10V

C．细杆弹起过程中，细杆所受安培力的冲量大小为0.01N·s

D．开关K闭合后，通过CD的电荷量为0.01C

在“用油膜法估测分子大小”实验中所用的油酸酒精溶液的浓度为1000 mL溶液中有纯油酸0.6 mL，用注射器测得1 mL上述溶液为80滴，把1滴该溶液滴入盛水的浅盘内，让油膜在水面上尽可能散开，测得油酸薄膜的轮廓形状和尺寸如图所示，图中正方形方格的边长为1 cm，试求：

（1）油酸膜的面积是___________cm²；

（2）实验测出油酸分子的直径是___________m；（结果保留两位有效数字）

（3）实验中为什么要让油膜尽可能散开？

________________________________________________________。

小明同学在测定金属丝电阻率的实验中，进行了如下操作，请你将相应的操作步骤补充完整。

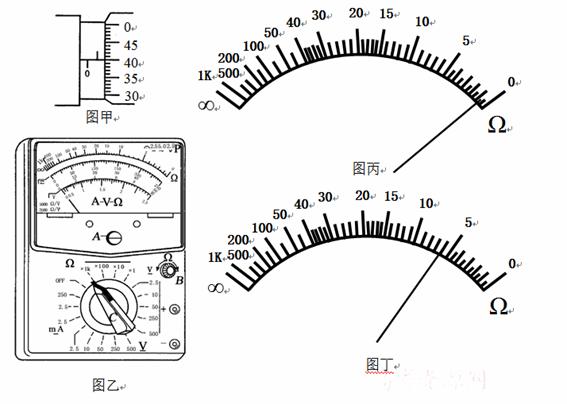

（1）他首先用螺旋测微器测金属丝的直径，如图甲所示，该金属丝的直径为　    mm。

（2）他再用多用电表粗测金属丝的阻值，操作过程如下：

①将红、黑表笔分别插入多用电表的“＋”、“－”插孔，选择开关旋至电阻挡“×10”挡位；

②将红、黑表笔短接，调节　　　旋钮（填图乙中的“A”或“B”或“C”），使欧姆表指针对准电阻的　　　　　　处（填“0刻度线”或“∞刻度线”）；

③把红、黑表笔分别与金属丝的两端相接，此时多用电表的示数如下图丙所示；

④为了使金属丝的阻值读数能够再准确一些，小明将选择开关旋至电阻挡　　　　挡位（填“×1”或“×1k”），重新进行　　　　　               ；

⑤重新测量得到的结果如图丁所示，则金属丝的电阻为　　　　　Ω。

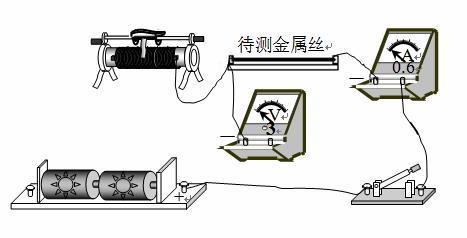

（3）为了更精确地测量该金属丝的阻值，他用如图所示的装置进行测量，其中部分器材的规格为：电源E（两节干电池，3V），电流表（量程0.6A，内阻约1Ω），电压表(量程3V，内阻约10kΩ），滑动变阻器(阻值范围0～20Ω，额定电流1 A）。要求滑动变阻器采用限流式接法，为了减小实验误差，请你在下图中加两条导

线将未连接完的电路连起来。
