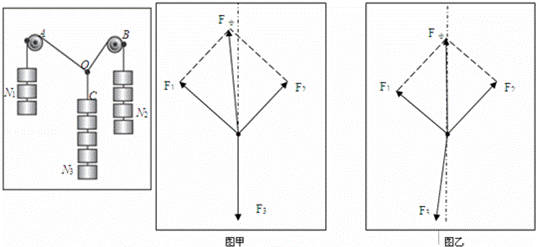

利用如图所示的装置可以探究合力与分力的关系，在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子OA、OB、OC拉力的大小分别为F₁、F₂和F₃，回答下列问题：

（1）改变钩码个数，实验能完成的是   ．

A．钩码的个数N₁=N₂=2，N₃=5

B．钩码的个数N₁=N₂=3，N₃=4

C．钩码的个数N₁=N₂=N₃=4

D．钩码的个数N₁=4，N₂=5，N₃=9

（2）在拆下钩码和绳子前，最重要的一个步骤是    ．

A．标记结点O的位置，并记录OA、OB、OC三段绳子的方向

B、量出OA、OB、OC三段绳子的长度．

C．用量角器量出三根绳子之间的夹角

D．用天平测出钩码的质量

（3）在作图时，某组同学以表示F₁、F₂的线段为邻边做平行四边形得到F_合，并在图中画出表示竖直方向的虚线，你认为图中图   是正确的．（填“甲”或“乙”）

如图所示，电荷均匀分布在半球面上，已知半球面上的电荷在半球的中心O处产生的电场强度为E₀，方向垂直于赤道面。一个平面通过同一条直径，与赤道面的夹角为α，把半球面分为二部分，α角所对应的这部分球面上（在 “小瓣”上）的电荷在O处的电场强度为（ ）

  A．  B．  C．       D．

右图为氢原子能级示意图，现有大量的氢原子处于n=4的激发态，当向低能级跃迁时辐射出若干不同频率的光，下列说法正确的是

       A．这些氢原子总共可辐射出3种不同频率的光

       B．由n=2能级跃迁到n=1能级产生的光频率最小

       C．由n=4能级跃迁到n=1能级产生的光最容易表现出衍射现象

       D．用n=2能级跃迁到n=1能级辐射出的光照射逸出功为6．34eV的金属铂能发生光电效应

如图所示，质量为m₁和m₂的两个物体用细线相连，在大小恒定的拉力F作用下，先沿光滑水平面，再沿粗糙的水平面运动，则在这两个阶段的运动中，细线上张力的大小情况是(   )

A.由大变小

B.由小变大

C.始终不变

D.若m₁=nm₂,细绳上张力为

质量为m的木块，在与水平方向夹角为θ的推力F作用下，沿水平地面做匀速运动，如右图所示，已知木块与地面间的动摩擦因数为μ，那么木块受到的滑动摩擦力应为（                             ）

　   A． μmg                B．  μ（mg+Fsin θ）     C． μ（mg﹣Fsin θ）  D． Fcos θ

如图所示，绝缘的细线上端固定，下端悬挂一个轻质小球a，a的表面镀有铝膜，在a的近旁有一绝缘金属球b，开始时，a、b都不带电，如图，现使b带电则（）

    A． a、b间不发生相互作用

    B． b将吸引a，吸住后不放开

    C． b立即把a排斥开

    D． b先吸引a，接触后又把a排斥开

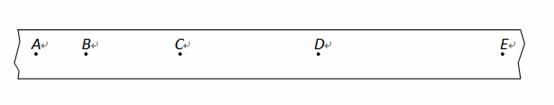

某同学在做“研究匀变速直线运动”的实验中，用一条纸带与小车相连，使小车做匀加速直线运动，通过打点计时器打下一系列点，从打下的点中选取若干计数点，如图中A、B、C、D、E所示，纸带上相邻的两个计数点之间有四个点未画出．现测出AB＝2.20cm，AC＝6.40cm，AD＝12.58cm，AE＝20.80cm，已知打点计时器电源频率为50Hz．则打D点时，小车的速度大小为_______m/s；小车运动的加速度大小为_______m/s²．（均保留两位有效数字）
