用如图1所示电路测定一节蓄电池的电动势和内电阻．蓄电池的内阻非常小，为防止调节滑动变阻器时造成短路，电路中用了一个保护电阻R₀ ．除蓄电池、电键和足量导线外，还有下列仪器可供选择：

电流表A₁（0～3A）；

电流表A₂（0～0.6A）；

电压表V₁（0～3V）；

电压表V₂（0～15V）；

滑动变阻器R_P1（10Ω，2A）；

滑动变阻器R_P2（1000Ω，1A）；

定值电阻R₀₁（阻值2Ω，额定功率5W）；

定值电阻R₀₂（阻值10Ω，额定功率10W）．

（1）实验时，电压表选V₁ ，滑动变阻器选R_P1 ，电流表应该选用，定值电阻应该选．（用符号表示）
（2）根据测得的数据得到如图2所示的U﹣I图线．由图可知，该电源的电动势E=V，内电阻r=Ω．

如图甲所示，足够长的传送带与水平面夹角为 $\text{[math]}$ ，在传送带上某位置轻轻放置一小木块，小木块与传送带间动摩擦因数为 $\text{[math]}$ ，小木块速度随时间变化关系如图乙所示，v₀、t₀已知，则（）

A . 传送带一定顺时针转动 B . $\text{[math]}$ ＝ $\text{[math]}$ －tanθ C . 传送带的速度大于v₀ D . t₀后木块的加速度为2gsinθ－ $\text{[math]}$

如图所示，一个质量为m的小球用长为l的轻绳悬挂于O点，小球在水平恒力F作用下，从平衡位置P点移到Q点，则水平恒力F所做的功为( )

A . mglcosθ B . Flsinθ C . mgl(1－cosθ) D . F1cosθ

如图所示，穿在一根光滑固定杆上的小球A、B通过一条跨过定滑轮的细绳连接，杆与水平方向成θ角，不计所有摩擦．当两球静止时，OA绳沿竖直方向，OB绳与杆的夹角为θ，则下列说法正确的是（）

A . 小球A可能受到3个力的作用 B . 小球B一定受到3个力的作用 C . 小球A，B的质量之比 $\text{[math]}$ ： $\text{[math]}$ ：tanθ D . 小球A，B的质量之比 $\text{[math]}$ ： $\text{[math]}$ =tanθ：1

如图所示，物体A、B叠放在一起，A用绳系在固定的墙上，用力F将B拉着右移，用T、f_AB、f_BA分别表示绳中拉力、A对B的摩擦力和B对A的摩擦力，则下面叙述中正确的是（）

A . F做正功，f_AB做负功，f_BA做正功，T不做功 B . F做正功，f_AB做负功，f_BA和T不做功 C . F、f_BA做正功，f_AB、T不做功 D . F做正功，其他力都不做功

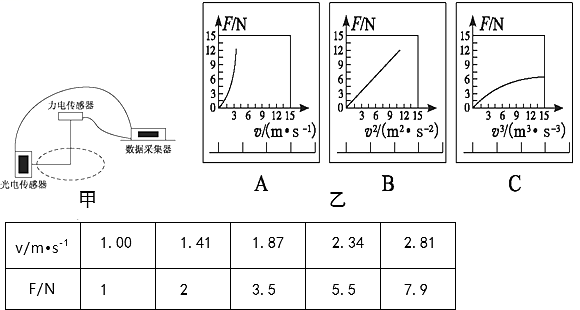

如图所示，是一个研究向心力与哪些因素有关的DIS实验装置的示意图，其中做匀速圆周运动的圆柱体的质量为 $\text{[math]}$ ，放置在圆盘上(未画出)，圆周轨道的半径为 $\text{[math]}$ 力传感器测定的是向心力，光电传感器测定的是圆柱体的线速度，以下是所得数据和图乙所示的 $\text{[math]}$ 三个图象:

图片_x0020_1871275800

（1）数据表和图乙的三个图象是在用实验探究向心力 $\text{[math]}$ 和圆柱体线速度 $\text{[math]}$ 的关系时保持圆柱体质量不变，半径 $\text{[math]}$ 的条件下得到的．研究图象后,可得出向心力F和圆柱体速度 $\text{[math]}$ 的关系式:；
（2）为了研究F和 $\text{[math]}$ 成反比的关系，实验吋除了保持圆柱体质量不变外,还应保持物理量
不变；
（3）根据你已经学习过的向心力公式以及上面的图线可以推算出，本实验中圆柱体的质量为kg.

如图所示是一辆汽车做直线运动的s－t图像，对相应的线段所表示的运动，下列说法正确的是( )

图片_x0020_100004

A . AB段表示车静止 B . BC段发生的位移大小大于CD段发生的位移大小 C . CD段运动方向和BC段运动方向相反 D . CD段运动速度大小大于BC段运动速度大小

一列横波沿绳子向右传播，某时刻绳子形成如图所示的凹凸形状，对此时绳上A、B、C、D、E、F 6个质点，有 ( )

A . 它们的振幅相同 B . 其中D和F的速度方向相同 C . 其中A和C的加速度方向相同 D . 从此时起，B比C先回到平衡位置

下面是某同学对电场中的一些概念及公式的理解，其中正确的是( )

A . 根据电场强度的定义式E＝

可知，电场中某点的电场强度与试探电荷所带的电荷量成反比 B . 根据电容的定义式C＝

可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比 C . 根据真空中点电荷的电场强度公式E＝k

可知，电场中某点的电场强度与场源电荷所带的电荷量无关 D . 根据电势差的定义式U_AB＝

可知，带电荷量为1C的正电荷，从A点移动到B点克服电场力做功为1 J，则U_AB=－1V

下面的例子中，通过热传递改变物体内能的是（）

A . 擦火柴，使火柴开始燃烧 B . 阳光照在湖面上，使湖水升温 C . 用锯条锯木头，使锯条变热 D . 搓搓手，会感觉暖和些

人的眼睛好像是一架照相机，它的晶状体和角膜共同作用相当于一个凸透镜，它能把来自物体的光（选填“会聚”或“发散”）在视网膜上，形成物体的（选填“实”或“虚”）像．

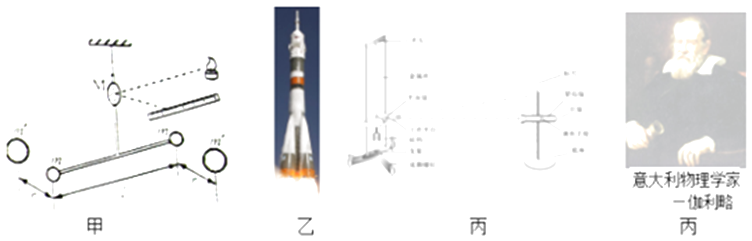

以下图片来源教材，与他们相关的说法正确的是（）

A . 甲图是英国物理学家库伦利用扭秤实验测量万有引力常亮G的装置示意图 B . 乙图是发射出去的火箭，利用了反冲现象 C . 丙图是利用“光的反射”精确测量微小压力大小的装置示意图 D . 丁图中，伽利略第一次用科学的实验方法改变了人类对物体运动的认识，总结出了行星运动定律和万有引力定律等，为人类做出了卓越贡献

我国志愿者王跃曾与俄罗斯志愿者一起进行“火星﹣500”的模拟实验活动．假设王跃登陆火星后，测得火星的半径是地球半径 $\text{[math]}$ ，质量是地球质量的 $\text{[math]}$ ，已知地球表面的重力加速度是g，地球的半径为R，王跃在地面上能向上竖直跳起的最大高度是h，忽略自转的影响，引力常量为G，下列说法正确的是（）

A . 火星的密度为 $\text{[math]}$ B . 火星表面的重力加速度是 $\text{[math]}$ C . 火星的第一宇宙速度与地球的第一宇宙速度之比为 $\text{[math]}$ D . 王跃以与在地球上相同的初速度在火星上起跳后，能达到的最大高度是 $\text{[math]}$

如图所示，M、N为两块带等量异种电荷的平行金属板，两板间电压可取从零到某一最大值之间的各种数值。静止的带电粒子带电荷量为＋q，质量为m（不计重力），从点P经电场加速后，从小孔Q进入N板右侧的匀强磁场区域，磁感应强度大小为B，方向垂直于纸面向外，CD为磁场边界上的一绝缘板，它与N板的夹角为θ=30°，孔Q到板的下端C的距离为L，当M、N两板间电压取最大值时，粒子恰垂直打在CD板上，则（）
