法拉第电磁感应定律 知识点题库

如图甲所示，空间存在一有界匀强磁场，磁场的左边界如虚线所示，虚线右侧足够大区域存在磁场，磁场方向竖直向下．在光滑绝缘水平面内有一长方形金属线框，ab边长为l=0.2m，线框质量m=0.1kg、电阻R=0.1Ω，在水平向右的外力F作用下，以初速度v₀=1m/s匀加速进入磁场，外力F大小随时间t变化的图线如图乙所示．以线框右边刚进入磁场时开始计时，求：

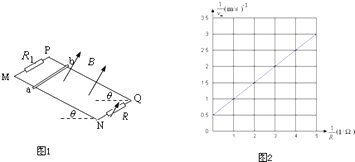

如图，MN、PQ两条平行的光滑金属轨道与水平面成θ=30°角固定，轨距为L=1m，质量为m的金属杆ab水平放置在轨道上，其阻值忽略不计．空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B=0.5T．P、M间接有阻值R₁的定值电阻，Q、N间接变阻箱R．现从静止释放ab，改变变阻箱的阻值R，测得最大速度为v_m ， 得到 与 的关系如图所示．若轨道足够长且电阻不计，重力加速度g取l0m/s² ． 求：

有一个交流发电机产生的正弦交流电的电动势如图所示，试求：

下列说法正确的是（   ）

如图甲所示，在光滑水平面上用恒力F拉质量为1kg的单匝均匀正方形铜线框，在位置1以速度v₀=3m/s进入匀强磁场时开始计时，此时线框中感应电动势为lV，在t=3s时线框到达位置2开始离开匀强磁场此过程中线框v-t图象如图乙所示，那么（ ）

关于闭合电路中线圈的感应电动势E、磁通量Φ ， 磁通量的变化量ΔΦ及磁通量的变化率 、线圈的匝数N之间的关系，下列说法中正确的是(　　)

如图，两固定的绝缘斜面倾角均为θ，上沿相连.两细金属棒ab(仅标出a端)和cd(仅标出c端)长度均为L，质量分别为2m和m；用两根不可伸长的柔软轻导线将它们连成闭合回路abdca，并通过固定在斜面上沿的两光滑绝缘小定滑轮跨放在斜面上，使两金属棒水平.右斜面上存在匀强磁场，磁感应强度大小为B，方向垂直于斜面向上.已知两根导线刚好不在磁场中，回路电阻为R，两金属棒与斜面间的动摩擦因数均为μ，重力加速度大小为g.已知金属棒ab匀速下滑.求：

将一均匀导线围成一圆心角为90°的扇形导线框OMN，其中OM＝R，圆弧MN的圆心为O点，将导线框的O点置于如图所示的直角坐标系的原点，其中第二和第四象限存在垂直纸面向里的匀强磁场，其磁感应强度大小为B，第三象限存在垂直纸面向外的匀强磁场，磁感应强度大小为2B。从t＝0时刻开始让导线框以O点为圆心，以恒定的角速度ω沿逆时针方向做匀速圆周运动，假定沿ONM方向的电流为正，则线框中的电流随时间的变化规律描绘正确的是(   )



一矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动，线圈中产生的电动势为e＝E_msinωt。若将线圈的转速加倍，其它条件不变，则产生的电动势为(   )

如图所示为小型交流发电机的示意图，线圈绕垂直于磁场方向的水平轴OO’沿逆时针方向以角速度 匀速转动。线圈的匝数为n、电阻为r，外接电阻为R，A为交流电流表。线圈从图示位置（线圈平面平行于磁场方向）开始转过 时的感应电流为I。下列说法中正确的是（    ）

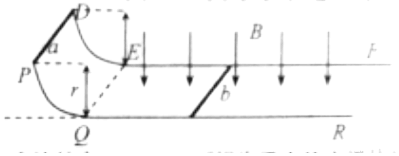

如图所示，有两光滑平行金属导轨PQR、DEF，PQ、DE部分为半径为r的 圆弧导轨，QR、EF部分为水平导轨，圆弧部分与水平部分相切，水平部分处于磁感应强度为B、方向竖直向下的匀强磁场中，导轨间距为L．两金属杆a、b的质量分别为m、3m，电阻均为R．开始时，杆b与两水平轨道垂直且静止于磁场中，a杆从圆弧轨道上端由静止释放，释放位置与水平轨道的高度差为r，求：

电磁感应发射装置的简易模型如图所示，质量为m，电阻为R，边长为L的正方形金属线框abcd竖直静止放置在水平面上，垂直于线框平面存在有界匀强磁场，线框cd边在磁场外侧且紧靠磁场边界。在某次成功发射过程中，磁感应强度B随时间t的变化规律为B=B₀+kt（k是大于零的常数），线框能穿过磁场继续上升，上升的最大高度为h。重力加速度为g，空气阻力不计，线框平面在运动过程中不旋转始终保持竖直。下列说法错误的是（　　）

如图所示，一个500匝的线圈的两端跟R＝99Ω的电阻相连接，置于竖直向下的匀强磁场中，线圈的横截面积是20㎝² ， 电阻为1Ω，磁场的磁感应强度随时间变化的图象如图所示．求磁场变化过程中通过电阻R的电流为多大？

如图所示，导体杆OP在作用于OP中点且垂直于OP的力作用下，绕O轴沿半径为r的光滑半圆形框架在匀强磁场中以一定的角速度转动，磁场的磁感应强度为B，AO间接有电阻R，杆和框架电阻不计，回路中的总电功率为P，则（   ）

如图甲所示，间距为 L、足够长的光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度为 B，轨道左侧连接一定值电阻 R，垂直导轨的导体棒ab从 t=0 时刻在水平外力 F 作用下，沿导轨从静止开始先做一段时间的匀加速直线运动，之后水平外力变为 F₂ 保持不变，导体棒ab恰好做匀速直线运动。F随t变化的规律如图乙。乙图中F₁、F₂为已知，棒的质量为 m，除定值电阻 R外，其余电阻均不计。下列说法正确的有（   ）

如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd．t=0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t₁ ， ad边刚进入磁场的时刻为t₂ ， 设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图像正确的是（   ）

如图，MN、PQ为足够长的光滑平行的水平金属导轨，电阻 ，置于竖直向下的有界匀强磁场中， 为磁场边界，磁场磁感应强度B=2.0T，导轨间距L=0.5m，质量m=0.2kg的导体棒垂直置于导轨上且与导轨接触良好，导体棒接入电路的电阻为 。t=0时刻，导体棒在F=1N的水平拉力作用下从 左侧某处由静止开始运动， 时棒进入磁场继续运动，导体棒始终与导轨垂直。

如图所示，两根电阻不计、长度均为的平行导轨MN、PQ固定于方向竖直向下的匀强磁场中，导轨的间距为 ， 导轨右端连接着一阻值的定值电阻和理想交流电流表，长度为1m、电阻的导体棒垂直导轨放置。第1次，开关S断开，保持磁感应强度大小恒为 ， 导体棒以OO₁为平衡位置在导轨上左右往复运动，其速度随时间的关系为 ， 电流表的示数为I；第2次，拿走导体棒，闭合开关S，使磁感强度随时间按图乙所示规律变化，电流表的示数仍为I，则下列说法正确的是（   ）

如图所示，间距的固定平行光滑金属导轨平面与水平面间的夹角 ， 导轨上端接有阻值的电阻，轨道之间有磁感应强度大小、垂直导轨平面向上的匀强磁场。质量、电阻的导体棒垂直导轨放置，将导体棒从位置由静止开始释放，在到达位置后一直做匀速运动。、均平行于水平面且垂直于金属导轨，上方导轨光滑，导体棒与下方导轨间的动摩擦因数 ， ， 取重力加速度大小 ， 导体棒的长度与导轨间距相等，且导体棒始终与导轨接触良好，导轨电阻忽略不计，求：

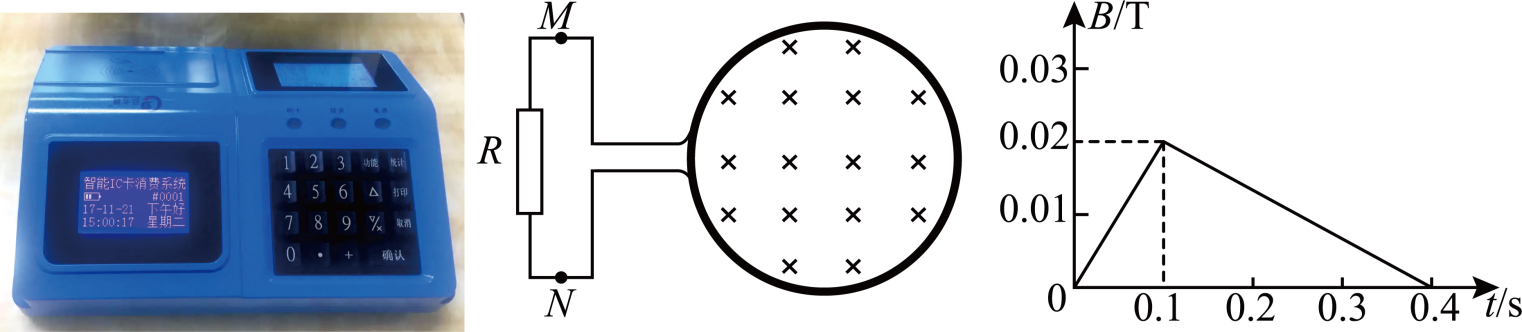

饭卡是学校等单位最常用的辅助支付手段，其内部主要部分是一个多匝线圈，当刷卡机发出电磁信号时，置于刷卡机上的饭卡线圈的磁通量发生变化，发生电磁感应，产生电信号，其原理可简化为如图所示。设线圈的匝数为1200匝，每匝线圈面积均为S＝10^-4 m² ， 线圈的总电阻为r =0.1Ω，线圈连接一电阻R=0.3Ω，其余部分电阻不计。线圈处磁场的方向不变，其大小按如图所示的规律变化，（垂直纸面向里为正），求：
