法拉第电磁感应定律 知识点题库

如图所示，闭合圆导线圈平行地放置在匀强磁场中，其中ac、bd分别是平行、垂直于磁场方向的两直径，试分析线圈做以下哪种运动时能产生感应电流（ ）

如图所示，在竖直平面内有一质量为2m的光滑“∏”形线框EFCD，EF长为L，电阻为r；FC=ED=2L，电阻不计．FC、ED的上半部分（长为L）处于匀强磁场Ⅰ区域中，且FC、ED的中点与其下边界重合．质量为m、电阻为3r的金属棒用最大拉力为2mg的绝缘细线悬挂着，其两端与C、D两端点接触良好，处在磁感应强度为B的匀强磁场Ⅱ区域中，并可在FC、ED上无摩擦滑动．现将“∏”形线框由静止释放，当EF到达磁场Ⅰ区域的下边界时速度为v，细线刚好断裂，Ⅱ区域内磁场消失．重力加速度为g．求：

如图1有一面积为S=100cm²金属环，电阻为R=0.1Ω，环中磁场变化规律如图2所示，且磁场方向垂直环面向里，在t₁到t₂时间内，环中感应电流方向为（填“顺时针”或“逆时针”），通过金属环的电量为C．

如图甲所示，面积为S=1m²的导体圆环内通有垂直于圆平面向里的磁场，磁场的磁感应强度B随时间t变化的关系如图乙所示（B取向里方向为正），以下说法中正确的是（　　）

如图a所示，在水平面上固定有平行直金属导轨ab、cd，bd端接有电阻R．导体棒ef垂直轨道放置在光滑导轨上，导轨电阻不计．导轨右端区域存在垂直导轨面的匀强磁场，且磁感应强度B随时间t的变化规律如图b所示．在t=0时刻，导体棒以速度v₀从导轨的左端开始向右运动，经过时间2t₀开始进入磁场区域，取磁场方向竖直向下为磁感应强度的正方向，导体回路中顺时针为电流正方向，则导体回路中的电流，随时间t的变化规律图象可能是（   ）

如图所示，处于匀强磁场中的两根足够长、电阻不计的平行金属导轨相距1.0m，导轨平面与水平面成θ=37°角，下端连接阻值为R的电阻．匀强磁场方向与导轨平面垂直．质量为0.20kg，电阻不计的金属棒放在两导轨上，棒与导轨垂直并保持良好接触，它们之间的动摩擦因数为0.25．

如图所示，一光滑金属直角形导轨aOb竖直放置，Ob边水平．导轨单位长度的电阻为ρ ， 电阻可忽略不计的金属杆cd搭在导轨上，接触点为M、N.t＝0时，MO＝NO＝L ， B为一匀强磁场、方向垂直纸面向外．(磁场范围足够大，杆与导轨始终接触良好，不计接触电阻)

如图所示，匝数为50匝的矩形闭合导线框ABCD处于磁感应强度B= T的水平匀强磁场中，线框面积S=0.5m² ， 线框电阻不计．线框绕垂直于磁场的轴OO′以角速度ω=100rad/s匀速转动，并与理想变压器原线圈相连，副线圈线接入一只“220V，60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A，下列说法正确的是（   ）

有一等腰直角三角形形状的导线框abc，在外力作用下匀速地经过一个宽为d的有界匀强磁场区域，线圈中产生的感应电流i与沿运动方向的位移x之间的函数图象可能是如图中的（   ）

如图所示，一矩形线圈面积为S，匝数为N，总电阻为r，绕其垂直于磁感线的对称轴 以角速度ω匀速转动，匀强磁场只分布于 的左侧区域，磁感应强度大小为B，方向垂直纸面向里，外接电阻为R，从图示位置转180°的过程中，试求

在竖直方向的匀强磁场中，水平放置一个矩形的金属导体框，规定磁场方向向上为正，导体框中电流的正方向如图所示，当磁场的磁感应强度B随时间t如图变化时，下图中正确表示导体框中感应电流变化的是（   ）

如图，匀强磁场中，一单匝矩形金属线框绕与磁感线垂直的转轴匀速转动，线框中产生的交变电动势瞬时值随时间变化的规律为e＝20 sinl00πtV．下列说法正确的是（   ）

一质量为m，电阻为R的长方形（长为a，宽为b）的金属线框，放在光滑的水平面上，磁感应强度为B的匀强磁场垂直水平面向下，磁场只存在虚线左侧，其俯视图如图所示。线框在水平恒力F的作用下，静止开始向右运动，直到完全出磁场区域，以下说法正确的是（   ）

如图所示，矩形线圈abcd置于匀强磁场中，线圈平面和磁场垂直，ab=cd=0.2m，bc=ad=0.1m，线圈中的电流强度I=4.0A，方向如图，已知穿过线框的磁通 =0.016Wb。求：

如图甲为小型旋转电枢式交流发电机的原理图。其矩形线圈在匀强磁场中绕垂直于磁场方向的固定轴OO′匀速转动，线圈的匝数n=100匝，电阻r=10 Ω，线圈的两端经集流环与电阻R连接，电阻R=90Ω，与R并联的交变电压表为理想电表。在t=0时刻，线圈平面与磁场方向平行，穿过每匝线圈的磁通量Φ随时间t按图乙所示正弦规律变化。求：

如图所示，左侧竖直长导线通有向下方向的恒定电流，一矩形线圈abcd可绕其竖直对称轴O₁O₂转动。当线圈绕轴以角速度w沿逆时针(沿轴线从上往下看)方向匀速转动，从图示位置开始计时，下列说法正确的是(     )

如图所示，在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，则下列说法中正确的是(     )

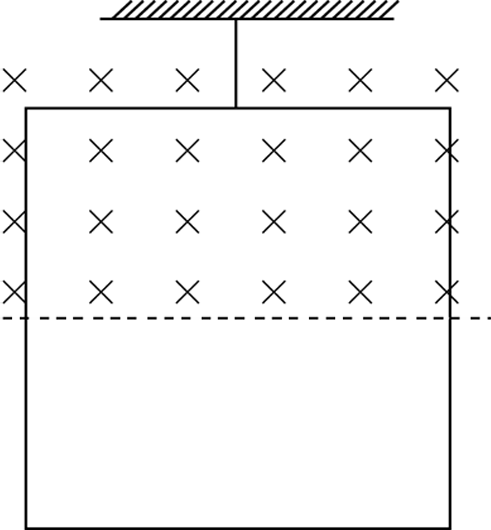

如图所示，边长为L的单匝正方形金属框，质量为m，电阻为R，用细线把它悬挂于一个有界的匀强磁场中，金属框的上半部处于磁场内，下半部处于磁场外。磁场随时间变化规律为（），已知细线所能承受的最大拉力为 ， 下列说法正确的是（   ）

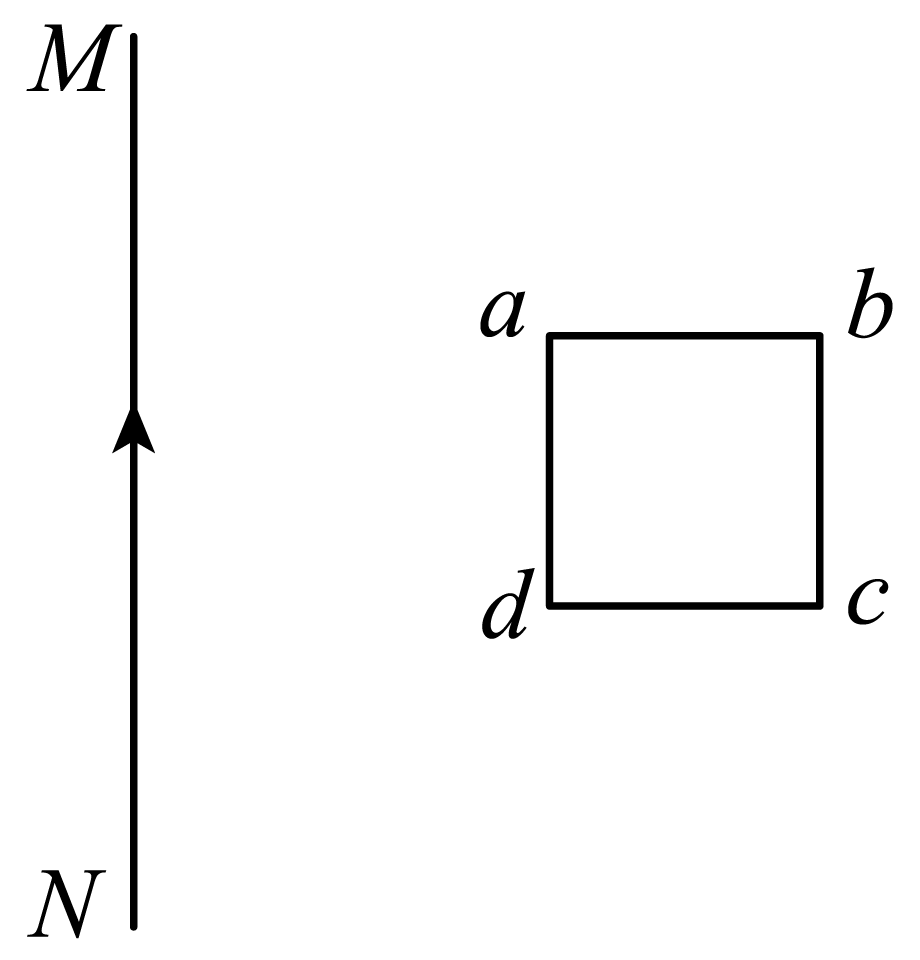

如图所示，固定放置的长直导线中通有恒定电流，直导线右侧有一边长为l的正方形线框 ， 直导线和线框在同一平面内，其中边与直导线平行，且与直导线的距离大于l。若线框绕某一转动轴以相同大小的角速度匀速转动，则线框中产生感应电流有效值最大的是（   ）

如图所示，有两根电阻不计、竖直固定的光滑金属导轨（足够长），其间距为d，上端接一阻值为R的电阻，水平虚线CD（足够高）下方区域存在磁感应强度大小为B、方向水平向里的匀强磁场。现将一电阻为R、长度为d的导体棒从虚线CD上方ab处由静止释放，导体棒下落时间t、通过虚线CD时恰好开始匀速进入磁场，此时立即对导体棒施加一个与导体棒所受重力大小相等、方向竖直向上的恒定拉力。已知重力加速度大小为g，导体棒始终与导轨垂直并接触良好，不计空气阻力。下列说法正确的是（   ）
