双边有界磁场 知识点题库

一个垂直于磁场方向射入匀强磁场的带电粒子（不计重力）的径迹如图所示，由于对周围气体的电离作用，带电粒子的能量越来越小，但电量未变，则可以断定（    ）

如图描述的是一个带电粒子沿垂直于磁场的方向射入一匀强磁场过程中的一段径迹，径迹上的每一小段都可近似看成圆弧，由于带电粒子使沿途的空气电离，粒子的能量逐渐减小，（电荷不变），从图中可以确定（  ）

1998年发射的“月球勘探者号”空间探测器，运用最新科技手段对月球进行近距离勘探，在研究月球磁场分布方面取得了新的成果．月球上的磁场极其微弱，探测器通过测量电子在月球磁场中的轨迹来推算磁场强弱的分布，图中是探测器通过月球A、B、C、D四个位置时，电子运动的轨迹照片．设电子速率相同，且与磁场方向垂直，其中磁场最强的位置是(　　)

一个质量为m ， 电荷量为－q ， 不计重力的带电粒子从x轴上的P(a,0)点以速度v ， 沿与x轴正方向成60°的方向射入第一象限内的匀强磁场中，并恰好垂直于y轴射出第一象限，求：

如图所示，边长为L的正方形abcd为两个匀强磁场的边界，正方形内磁场的方向垂直纸面向外．磁感应强度大小为B，正方形外的磁场范围足够大，方向垂直纸面向里、磁感应强度大小也为B；把一个离子源放在顶点a处，它将沿ac连线方向发射质量也为m、电荷量为q（q＞0）、初速度为v₀= 的带负电粒子（重力不计），下列说法正确的是（   ）

如图所示的空间分为Ⅰ、Ⅱ、Ⅲ三个区域，各竖直边界面相互平行，Ⅰ、Ⅱ区域均存在电场强度为E的匀强电场，方向垂直界面向右；同时Ⅱ区域存在垂直纸面向外的匀强磁场；Ⅲ区域空间有一与FD边界成45°角的匀强磁场，磁感应强度大小为B，其下边界为水平线DH，右边界是GH：一质量为m、电荷量为q的带正电的粒子（重力不计）从O点由静止释放，到达A点时速度为v₀ ， 粒子在C点沿着区域Ⅲ的磁感线方向进入Ⅲ区域，在DH上的M点反弹，反弹前、后速度大小不变，方向与过碰撞点的竖直线对称，已知粒子在Ⅲ区域内垂直于磁场方向的平面内做匀速圆周运动的轨道半径为r= ，C点与M点的距离为L= ，M点到右边界GH的垂直距离为d= ．求：

如图甲所示，一个质量为m，电荷量为+q的微粒（不计重力），初速度为零，经两金属板间电场加速后，沿y轴射入一个边界为矩形的匀强磁场中，磁场方向垂直纸面向里．磁场的四条边界分别是y=0，y=a，x=﹣1.5a，x=1.5a．两金属板间电压随时间均匀增加，如图乙所示．由于两金属板间距很小，微粒在电场中运动时间极短，可认为微粒在加速运动过程中电场恒定．

如图所示，左右边界分别为PP′、QQ′的匀强磁场的宽度为d，磁感应强度大小为B方向垂直纸面向里．一个质量为m、电荷量大小为q的微观粒子，沿与左边界PP′成θ=45°方向以速度v₀垂直射入磁场．不计粒子重力，欲使粒子不从边界QQ′射出，v₀的最大值可能是（　　）

如图所示，在0≤x≤ a、0≤y≤a的长方形区域由垂直于xoy平面向外的匀强磁场，磁感应强度大小为B，坐标原点O处由一粒子源，在某时刻发射大量质量为m、电荷量为q的带正电粒子（重力不计），其速度方向均在xoy平面内的第一象限，且与y轴正方向的夹角分布在0～90°范围内，速度大小不同，且满足 ≤v≤ ，已知粒子在磁场中做圆周运动的周期为T，则下列说法正确的是（   ）

如图所示，由S点发出的电量为q、质量为m的静止带电粒子，被加速电压为U，极板间距离为d的匀强电场加速后，从正中央垂直射入电压为U的匀强偏转电场，偏转极板长度和极板距离均为L，带电粒子离开偏转电场后即进入一个垂直纸面方向的匀强磁场，其磁感应强度为B．若不计重力影响，欲使带电粒子通过某路径返回S点，求：

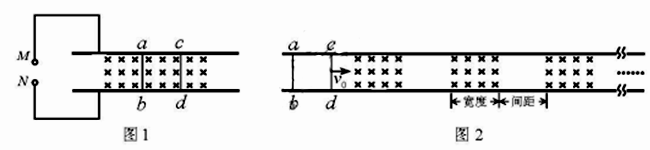

真空管道超高速列车的动力系统是一种将电能直接转换成平动动能的装置。图1是某种动力系统的简化模型，图中粗实线表示固定在水平面上间距为l的两条平行光滑金属导轨，电阻忽略不计，ab和cd是两根与导轨垂直，长度均为l ， 电阻均为R的金属棒，通过绝缘材料固定在列车底部，并与导轨良好接触，其间距也为l ， 列车的总质量为m。列车启动前，ab、cd处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面向下，如图1所示，为使列车启动，需在M、N间连接电动势为E的直流电源，电源内阻及导线电阻忽略不计，列车启动后电源自动关闭。

一质量为m、电荷量为q的带负电的带电粒子，从A点射入宽度为d、磁感应强度为B的匀强磁场，MN、PQ为该磁场的边界线，磁感线垂直于纸面向里，磁场区域足够长，如图所示．带电粒子射入时的初速度与PQ成45°角，且粒子恰好没有从MN射出(不计粒子所受重力)．求：

在xOy平面内存在着磁感应强度大小为B的匀强磁场，第一、二、四象限内的磁场方向垂直纸面向里，第三象限内的磁场方向垂直纸面向外，P(- L,0)、Q(0，- L)为坐标轴上的两个点。如图所示，现有一质量为m、电量为e的电子从P点沿PQ方向射出，不计电子的重力，则（  ）

如图所示，半径 R ＝3.6 m 的 光滑绝缘圆弧轨道，位于竖直平面内，与长L＝5 m的绝缘水平传送带平滑连接，传送带以v ＝5 m/s的速度顺时针转动，传送带右侧空间存在互相垂直的匀强电场和匀强磁场，电场强度E＝20 N/C，磁感应强度B＝2.0 T，方向垂直纸面向外。a为m₁＝1.0×10^－3 kg的不带电的绝缘物块，b为m₂＝2.0×10^－3kg、q＝1.0×10^－3C带正电的物块。b静止于圆弧轨道最低点，将a物块从圆弧轨道顶端由静止释放，运动到最低点与b发生弹性碰撞（碰后b的电量不发生变化）。碰后b先在传送带上运动，后离开传送带飞入复合场中，最后以与水平面成60°角落在地面上的P点(如图)，已知b物块与传送带之间的动摩擦因数为μ＝0.1。（ g 取10 m/s² ， a、b 均可看做质点）求：

如图所示，两平行金属板E、F之间电压为U ， 两足够长的平行边界MN、PQ区域内，有垂直纸面向外的匀强磁场，一质量为m、带电量为＋q的粒子(不计重力)，由E板中央处静止释放，经F板上的小孔射出后，垂直进入磁场，且进入磁场时与边界MN成60°角，磁场MN和PQ边界距离为d。求：

如图所示，O点有一粒子源，在某时刻发射大量质量为m、电荷量为q的带正电的粒子，它们的速度大小相等、速度方向均在xOy平面内.在直线x=a与x=2a之间存在垂直于xOy平面向外的磁感应强度为B的匀强磁场，与y轴正方向成60°角发射的粒子恰好垂直于磁场右边界射出.不计粒子的重力和粒子间的相互作用力关于这些粒子的运动，下列说法正确的是(   )

如图所示，竖直放置的平行金属板A、B间电压为U₀ ， 在B板右侧CDMN矩形区域存在竖直向下的匀强电场，DM边长为L，CD边长为 L，紧靠电场右边界存在垂直纸面水平向里的有界匀强磁场，磁场左右边界为同心圆，圆心O在CDMN矩形区域的几何中心，磁场左边界刚好过M、N两点．质量为m、电荷量为+q的带电粒子，从A板由静止开始经A、B极板间电场加速后，从边界CD中点水平向右进入矩形区域的匀强电场，飞出电场后进入匀强磁场．当矩形区域中的场强取某一值时，粒子从M点进入磁场，经磁场偏转后从N点返回电场区域，且粒子在磁场中运动轨迹恰与磁场右边界相切，粒子的重力忽略不计，sin37°=0.6，cos37°=0.8．

如图，在平面直角坐标系 的第一象限内，存在垂直纸面向外的匀强磁场，磁感应强度大小为B。大量质量为m、电量为q的相同粒子从y轴上的 点，以相同的速率在纸面内沿不同方向先后射入磁场，设入射速度方向与y轴正方向的夹角为 。当 时，粒子垂直x轴离开磁场。不计粒子的重力。则（   ）

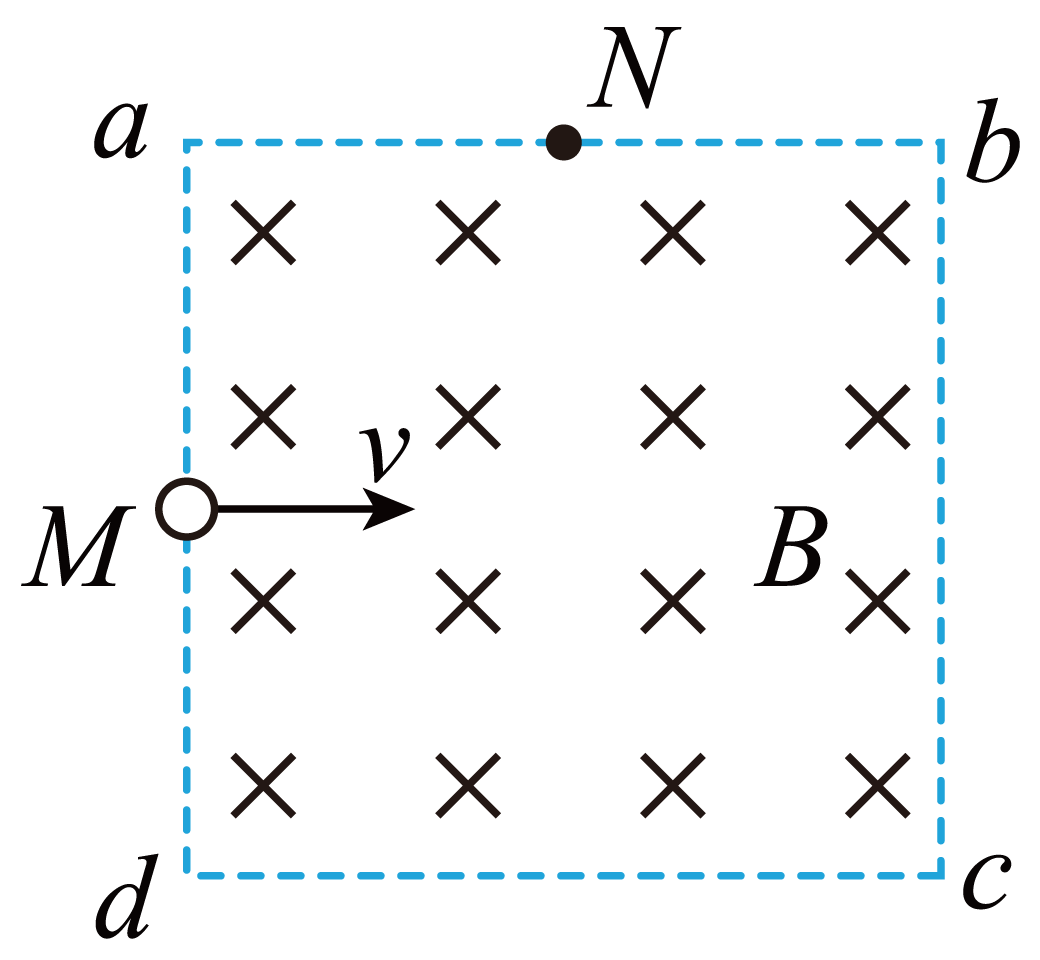

如图所示，边长为L的正方形区域abcd中充满匀强磁场，磁场方向垂直纸面向里。一带电粒子从ad边的中点M垂直于ad边，以一定速度射入磁场，仅在洛伦兹力的作用下，正好从ab边中点N射出磁场。忽略粒子受到的重力，下列说法正确的是（   ）

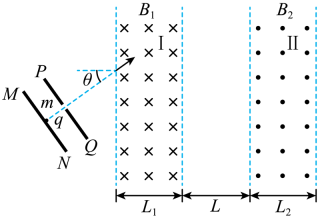

扭摆器是同步辐射装置中的插入件，能使粒子的运动轨迹发生扭摆。其简化模型如图Ⅰ、Ⅱ两处的条形均强磁场区边界竖直，相距为L，磁场方向相反且垂直纸面。一质量为m、电量为、重力不计的粒子，从靠近平行板电容器MN板处由静止释放，极板间电压为U，粒子经电场加速后平行于纸面射入Ⅰ区，射入时速度与水平和方向夹角。
