如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们一个是电压表，另一个是电流表，以下结论中正确的是（）

A . 甲表是电流表，R增大时量程增大 B . 甲表是电压表，R增大时量程增大 C . 乙表是电流表，R增大时量程减小 D . 乙表是电压表，R增大时量程增大

某个同学得知芋艿也有电阻,想探究其阻值为多大,向老师借来多用电表进行粗测，如图1．

（1）选择档位后(图2)指针偏转如图3所示，则该同学接下去的操作应为，测量读数．
（2）为精确测量芋艿的阻值，设计如图4所示的电路图，则测量时应将c点接（选填“a点”或“b点”），按此连接测量，测量结果（选填“小于”、“等于”或“大于”）芋艿内阻的真实值．
（3）另一同学测量了两节干电池的电动势和内阻，将测量结果画图（如图5），根据图5可知一节干电池的内阻约为Ω（保留两位有效数字）．

实验小组用如图电路测量一表头刻度清晰但数值标度模糊的直流电流表的量程和内阻。所给的器材有：电池E(电动势约4.5 V)；待测电流表A(量程约0～300 mA，内阻约为5 Ω)；电压表V(量程0～3 V)；电阻箱R₁ ；滑动变阻器R₂(0～10 Ω)；电键S和导线若干。

（1）请完成主要实验的步骤：
A．连接好实验电路，把变阻器的滑动片调到最左端，电阻箱阻值调为0；

B．闭合电键，调节变阻器的滑动片，使电流表指针满偏，记录电压表V的读数U；

C．逐渐增大电阻箱的阻值，同时（选填“向左”、“向右”）调节变阻器的滑动片，使电流表的指针保持，记录几组电阻箱的阻值R和电压表V的读数U。
（2）根据多次测得的数据作出电压表读数U随电阻箱阻值R变化的U—R图线，若图线的斜率为k，在U轴上的截距为b，则电流表的量程为，内阻为。
（3）不考虑偶然误差，只考虑电表内阻可能造成的系统误差，则与真实值相比，电流表内阻的测量值（选填“偏大”、“偏小”、“相等”）。

用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为 $\text{[math]}$ ），滑动变阻器 $\text{[math]}$ ，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关 $\text{[math]}$ 和 $\text{[math]}$ ，导线若干。

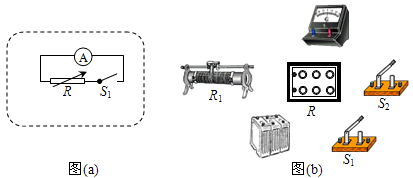

（1）根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用；
（2）将图（b）中的实物按设计的原理图连线；
（3）若实验提供的滑动变阻器有两种规格
① $\text{[math]}$ ，额定电流2A ② $\text{[math]}$ ，额定电流0.5A

实验中应该取。（填“①”或“②”）

用多用电表探测黑箱内电学元件的实验中，某次测量结果如下，（1）用直流电压挡测量，A、B、C三点均无电压（2）用欧姆挡测量，A、B间正、反接阻值不变（3）用欧姆挡测量，黑表笔接A点，红表笔接C点，有阻值；反接阻值很大（4）用欧姆挡测量，黑表笔接B点，红表笔接C点，有阻值，阻值比第二步测得的大；反接阻值很大．依据以上结论可判断箱内元件接法为（）

A .

B .

C .

D .

某电阻阻值约为400Ω，为了更精确地测定该电阻的阻值，小明欲采用伏安法．现有如下实验器材：①量程为3 V，内阻约为3 kΩ的电压表；②量程为10 mA，内阻约为0.1 Ω的电流表；③阻值为0～20 Ω的滑动变阻器；④内阻可忽略，输出电压为3 V的电源；⑤开关和导线若干．

图片_x0020_100017

如图中P点应该，Q点应该．（均在下列选项中选择）

A．接a B．接b C．接c D．不接

某物理实验小组利用实验室提供的器材测定电压表V₁的内阻，可选用的器材如下：

A．待测电压表V₁：量程3V，内阻约3kΩ

B．电压表V₂：量程15V，内阻约20kΩ

C．电流表A：量程3A，内阻约0.1Ω

D．定值电阻R₀：9.0kΩ

E．滑动变阻器R₁：0～200Ω

F．滑动变阻器R₂：0～2kΩ

G．电源E：电动势约为12V，内阻忽略不计

H．开关、导线若干

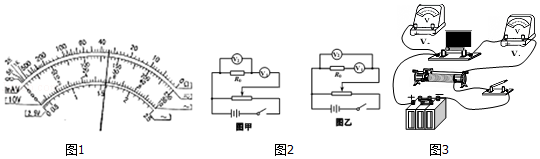

（1）现用多用电表测电压表V₁的内阻，选择倍率“×100”挡，其它操作无误，多用电表表盘示数如图1所示，则电压表V₁的内阻约为Ω。
（2）为了准确测量电压表V₁的内阻，两位同学根据上述实验器材分别设计了如图2甲和乙两个测量电路，你认为（选填“甲”或“乙”）更合理，并在实物图（图3）中用笔画线代替导线将电路图补充完整。
（3）该实验中滑动变阻器应该选用（选填“R₁”或“R₂”）。
（4）用已知量R₀和V₁、V₂的示数U₁、U₂来表示电压表V₁的内阻R_V1＝。

有一电压表V₁ ，其量程为3V，内阻约为3000Ω，要准确测量该电压表的内阻，提供的实验器材有：电源E：电动势约15V，内阻不计；电流表A₁：量程100mA，内阻r₁＝20Ω；电压表V₂：量程2V，内阻r₂＝2000Ω；定值电阻R₁：阻值20Ω；定值电阻R₂：阻值3Ω；滑动变阻器R₀：最大阻值10Ω，额定电流1A；电键一个，导线若干．

（1）实验中应选用的电表是，定值电阻应选用．
（2）请你设计一个测量电压表V₁的实验电路图，画在虚线框内．
（3）说明实验所要测量的物理量．
（4）写出电压表V₁内阻的计算表达式R_V1＝．

某同学设计如图所示的装置测量灵敏电流计的内阻R_g ，电压表可视为理想电压表，请完成以下问题：

（1）按照原理图甲，完成图乙中实物间的连线；
（2）实验时，闭合开关前应先将电阻箱的电阻调到（选填“最大值”，“最小值”或“任意值”）；
（3）调节电阻箱的阻值，使灵敏电流计满偏。并读出此时电阻箱的阻值R，电压表示数U。已知灵敏电流计满偏时的示数I_g ，则灵敏电流计的内阻R_g=（用R、U、I_g表示）；
（4）已知该灵敏电流计的内阻R_g=300Ω，满偏电流I_g=200μA，除该灵敏电流计外，还有以下实验器材：

A．电池组（电动势6V，内阻约为0.5Ω）；

B．滑动变阻器R（0~10Ω，额定电流1A）；

C．电流表A（0~50mA，内阻约为20Ω）；

D．标准电阻R₁=14700Ω

E.一个电键S、导线若干

现要用伏安法测量一个阻值约为50Ω的电阻R_x的阻值，请在方框中画出测R_x阻值的实验电路图.（要求测量结果尽量准确，电表的测量范围尽可能大一些，并在电路图中标明对应器材的符号）。

小王和小李两同学分别测量电压表V₁的内阻。

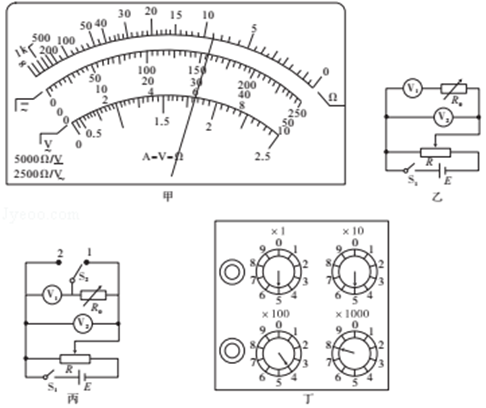

（1）先用调好的欧姆表“×1k”挡粗测电压表V₁的内阻，测量时欧姆表的红表笔与电压表的（填“+”或“﹣”）接线柱接触，测量结果如图甲所示，则粗测欧姆表的内阻为kΩ。
（2）为了精确测量电压表V₁的内阻，小王同学用如图乙所示的电路，闭合电键S₁前将滑动变阻器的滑片移到最（填“左”或“右”）端，电阻箱接人电路的电阻调到最（填“大”或“小”），闭合电键S₁ ，调节滑动变阻器和电阻箱，使两电压表指针的偏转角度都较大，读出电压表V_l、V₂的示数分别为U₁、U₂ ，电阻箱的示数R，则被测电压表V₁的内阻为R_v1＝。
（3）小李同学用如图丙所示电路，闭合开关S₁ ，并将单刀双掷开关S₂打到1，调节滑动变阻器的滑片，使电压表V₂的指针偏转角度较大，并记录电压表V₂的示数U；再将单刀双掷开关S₂打到2，调节电阻箱，使电压表V₂的示数仍然为U，此时电阻箱接入电阻的示数如丁图所示，则被测电压表的内阻为Ω。

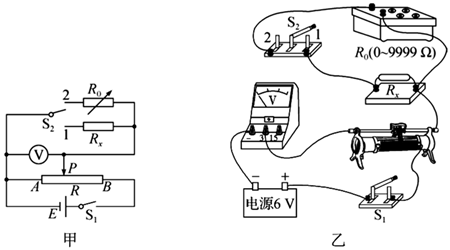

小明用如图甲所示的电路测量电阻R_x的阻值（约几百欧）。R是滑动变阻器，R₀是电阻箱，S₂是单刀双掷开关，部分器材规格图乙中已标出。

图片_x0020_100011

（1）根据图甲实验电路，在图乙中用笔画线代替导线将实物图连接完整。
（2）正确连接电路后，断开S₁ ， S₂接1，调节好多用电表，将两表笔接触R_x两端的接线柱，粗测其阻值，此过程中存在的问题是，正确操作后，粗测出R_x的阻值为R₁。
（3）小明通过下列步骤，较准确测出R_x的阻值。
①将滑动变阻器的滑片P调至图甲中的A端。闭合S₁ ，将S₂拨至1，调节变阻器的滑片P至某一位置，使电压表的示数满偏;

②调节电阻箱R₀ ，使其阻值（选填“大于R₁”或“小于R₁”）;

③将S₂拨至“2”，保持变阻器滑片P的位置不变，调节电阻箱的阻值，使电压表再次满偏，此时电阻箱示数为R₂ ，则R_x =。

用图所示的电路测量电阻 $\text{[math]}$ 的阻值，图中电压表的内阻为 $\text{[math]}$ ，电流表内阻为 $\text{[math]}$ ，测量时把电压表示数U和电流表示数I的比值作为电阻的测量值，忽略实验操作中的偶然误差，则下列说法正确的是（）

图片_x0020_100008

A . 电阻 $\text{[math]}$ 的测量值大于真实阻值 B . 电阻 $\text{[math]}$ 的测量值小于真实阻值 C . 电阻 $\text{[math]}$ 的真实阻值为 $\text{[math]}$ D . 电阻 $\text{[math]}$ 的真实阻值为 $\text{[math]}$

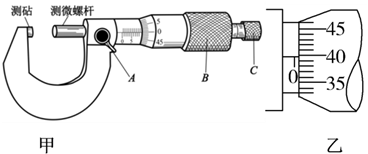

（1）螺旋测微器如图甲所示。在测量电阻丝直径时，先将电阻丝轻轻地夹在测砧与测微螺杆之间，再旋动（选填“A”、“B”或“C”），直到听见“喀喀”的声音，以保证压力适当，同时防止螺旋测微器的损坏。其中某一次测量结果如图乙所示，其读数应为mm。
（2）用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量：

①旋动部件，使指针对准电流的“0”刻线。

②将K旋转到电阻挡“×100”的位置。

③将插入“＋”、“－”插孔的表笔短接，旋动部件，使指针对准电阻档的“0”刻度线。

④将两表笔分别与待测电阻相接，发现指针偏转角度过小。为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按的顺序进行操作，再完成测量。

A．将K旋转到电阻挡“×1k”的位置

B．将K旋转到电阻挡“×10”的位置

C．将两表笔的金属部分分别接在被测电阻的两根引线上

D．将两表笔短接，旋动合适部件，对电表进行校准

欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：

A．电池组（3V，内阻1Ω） B．电流表（0～3A，内阻约0.0125Ω）

C．电流表（0～0.6A，内阻约0.125Ω） D．电压表（0～3V，内阻约3kΩ）

E．电压表（0～15V，内阻约15kΩ） F．滑动变阻器（0～20Ω，额定电流1A）

G．滑动变阻器（0～2000Ω，额定电流（0.3A） H．开关、导线

（1）为了尽量得到较好实验效果上述器材中电流表应选用的是；电压表应选用的是；（填写各器材前选项的字母代号）
（2）实验电路应采用电流表接法；（填“内”或“外”）
（3）设实验中，电流表、电压表的某组示数如图所示，图示中I=A，U=V

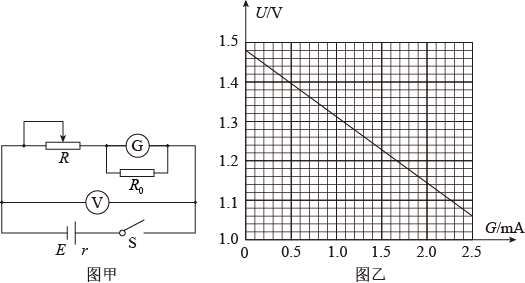

某同学要测量一节干电池的电动势和内电阻。

图片_x0020_2121784516

实验室除提供开关S和导线外，有以下器材可供选择：

电压表V（量程3V，内阻 $\text{[math]}$ 约为10 $\text{[math]}$ ）；电流表G（量程3 $\text{[math]}$ ，内阻 $\text{[math]}$ ）；

滑动变阻器R（阻值范围0-100Ω，额定电流2A）；定值电阻 $\text{[math]}$

（1）该同学将电流表G与定值电阻 $\text{[math]}$ 并联进行了电表的改装，改装后的电流表对应的量程是0.6A，则 $\text{[math]}$ Ω；（保留一位有效数字）
（2）该同学利用上述实验原理图测得数据，以电流表G读数为横坐标，以电压表V读数为纵坐标绘出了如图乙所示的图线，根据图线可求出电源的电动势 $\text{[math]}$ V，电源的内阻 $\text{[math]}$ Ω；（两结果均保留三位有效数字）
（3）由于电压表内阻电阻对电路造成影响，本实验电路测量结果电动势E，内阻r。（选填“偏大”、“不变”或“偏小”）

物理实验小组想要测量某电压表V（量程为3V）的内阻（大约为几千欧）

（1）先通过一个多用电表的欧姆挡直接测量此电压表的内阻：

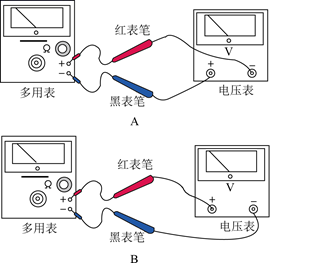

a.欧姆挡的选择开关拨至×100挡，先将红、黑表笔短接调零后，选用上图中（选填“A”或“B”）方式连接；

b.欧姆表表盘如图所示，某同学读出欧姆表的读数为 $\text{[math]}$ 。

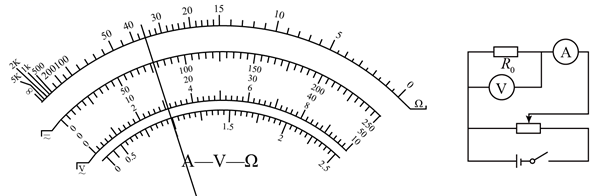

（2）为了准确测量电压表V的内阻，某同学利用提供的实验器材设计了如图所示的实验电路，请根据电路原理图，将实物图连接完整（）。并用已知量（定值电阻的阻值 $\text{[math]}$ 和电流表、电压表的示数I、U），表示出电压表V的内阻 $\text{[math]}$ 。

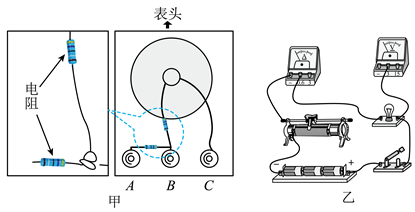

（1）将乙图两只电表中的一只拆开，其内部电路如甲图所示。根据组件及其连接可判断拆开的是一只（填伏特表或安培表），如果C是负接线柱，那么（填A或B）应标注大量程数值，从说明书中查到表头的满偏电流是300微安，可知选择使用小量程时，这只电表的内阻是Ω。
（2）下表是某校学生利用乙图中的器材做“描绘小灯泡的伏安特性曲线”实验时记录的数据，分析表内的实验数据可判断在实验中电压表选择的量程是；电流表选择的量程是（电流表、电压表均为实验室常用的学生电表）；实验时选择的电路图是图（填“丙”或“丁”）

（3）请根据你掌握的信息用画线替代导线完成图乙中的实物连接。

U/V	I/A
0.0	0.000
0.2	0.050
0.5	0.100
1.0	0.150
1.5	0.180
2.0	0.195
2.5	0.205
3.0	0.215

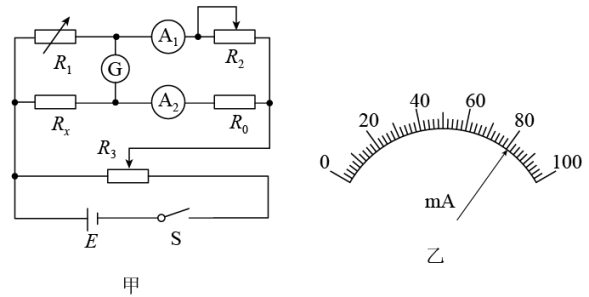

某同学为精确测量某金属圆柱的电阻，设计了如图甲所示的电路图。现在需要两个量程为200mA的电流表，但实验室提供的器材中，一个电流表的量程为100mA，内阻为12Ω，另外一个电流表的量程为200mA。

（1）图中E为学生电源、G为灵敏电流计、A₁代表量程为100mA电流表A（图中未画出）改装后的电流表、A₂为量程为200mA的电流表、R₁为电阻箱、R₂与R₃均为滑动变阻器、R₀为定值电阻、S为开关、R_x为待测金属圆柱，另有导线若干，这些器材全部由实验室提供。具体的实验操作如下：
A．按照如图甲所示的电路图连接好实验器材；
B．将滑动变组器R₂的滑片、滑动变阻器R₃的滑片均调至适当位置，闭合开关S；
C．调整R₃ ，逐步增大输出电压，并反复调整R₁和R₂使灵敏电流计G的示数为零，此时量程为100mA的电流表A的示数为I₁ ， A₂的示数为I₂ ，电阻箱的示数为R₁；
D．实验完毕，整理器材。
①实验步骤B中滑动变阻器R₃的滑片应调至最（填“左”或“右”）端；
②某次测量时，量程为100mA的电流表A的指针位置如图乙所示，则此时通过R₂的电流为mA。
（2）待测金属圆柱Rx的阻值为（用所测物理量的字母表示）。
（3）电流表A₁、A₂的内阻对测量结果（填“有”或“无”）影响。

某同学想测量一未知电阻的阻值 $\text{[math]}$ ，实验室备有下列器材：

a.电流表G，量程为 $\text{[math]}$ ，内阻未知；

b.电阻箱R，阻值范围为 $\text{[math]}$ ；

c.未知电阻 $\text{[math]}$ ；

d.干电池一节，电动势 $\text{[math]}$ ；

e.开关，红、黑表笔，导线若干。

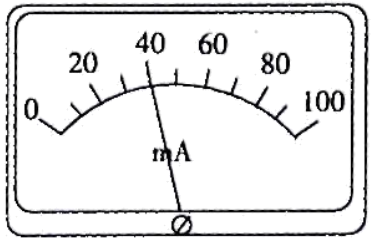

（1）先将干电池、电流表、电阻箱和开关用导线串联，将电阻箱阻值调至最大后闭合开关，调节电阻箱，当它接入电路的阻值 $\text{[math]}$ 时，此时电流表示数 $\text{[math]}$ ；再将此未知电阻串联接入电路，保持电阻箱的阻值不变，电流表指针指示位置如图所示，则该未知电阻的阻值 $\text{[math]}$ $\text{[math]}$ 。（结果保留两位有效数字）
（2）该同学利用上述器材成功地组装了一只简单的欧姆表，如图所示，将红、黑表笔短接进行调零，则A为（填“红”或“黑”）表笔。
（3）若该欧姆表使用一段时间后电池电动势不变，内阻变大，但仍能调零，则电阻的测量结果与原来相比（填“偏大”、“偏小”或“无影响”）。

（1）某同学在一次实验中用游标卡尺测得一小球的直径如图（1），则测得的值为mm；用螺旋测微器测得一金属丝直径如图（2），则测得的值为mm；
（2）某同学测量一只未知阻值的电阻。
①他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示。请你读出其阻值大小为。为了使多用电表测量的结果更准确，该同学接着应该换用挡，并重新调零后再测量。

②若该同学再用“伏安法”测量该电阻，所用器材如图乙所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω。图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线。

③该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将（填“大于”、“小于”或“等于”）被测电阻的实际阻值。
