电阻的测量知识点题库

两只电阻的伏安特性曲线如图所示，则下列说法中正确的是（）

A . 两电阻的阻值为 $\text{[math]}$ 大于 $\text{[math]}$ B . 两电阻串联在电路中时， $\text{[math]}$ 两端电压大于 $\text{[math]}$ 两端电压 C . 两电阻串联在电路中时， $\text{[math]}$ 消耗的功率小于 $\text{[math]}$ 消耗的功率 D . 两电阻并联在电路中时， $\text{[math]}$ 的电流小于 $\text{[math]}$ 的电流

在“探究导体的电阻跟哪些因素有关”的实验中，同学们提出了四种猜想．

猜想①：电阻可能与导体的材料有关；

猜想②：电阻可能与导体的温度有关；

猜想③：电阻可能与导体的长度有关；

猜想④：电阻可能与导体的横截面积有关．

如图所示，是同学们为了完成上述探究活动而准备的实验器材，已经完成了部分实物的连接．

（1）若电阻受温度的影响可以忽略，要探究猜想①，应该选用两种合金丝进行实验；
（2）要探究猜想③，应该选用两种合金丝进行实验．（填导线的字母代号“a”、“b”、“c”、“d”）

有一待测电阻Rx，某同学用伏安法进行测量，按图（甲）、（乙）所示两种电路各测一次，用（甲）图测得的数据是3.2V，4.0mA；用（乙）图测得的数据是3.3V，3.0mA．则在这两个电路中选用误差较小的电路测量时，该电阻的测量值为R_x=Ω．

有二个非线性电阻（其伏安特性为电压和电流不成正比关系），为了能使用这二个电阻，先分别对它们进行了伏安特性的实验测量，测得的数据如下：

表一：一号电阻

电压U（V）	0	1	2	3	4	5	6	7
电流I（A）	0	0.75	1.10	1.35	1.55	1.75	1.95	2.10

表二：二号电阻

电压U（V）	0	1	2	3	4	5	6	7
电流I（A）	0	1.40	2.0	2.4	2.85	3.15	3.45	3.70

（1）
请根据实验原理补齐图（1）中的连线；
（2）现将这二个电阻并联后接在电动势E=10V，内阻r=2Ω的电源上．为求得该并联电路的总电流，请利用表格中的实验数据，在图（2）中作出所需要的图像．
（3）由图像可得：并联电路的总电流I=A．

用伏安法测未知电阻R_x时，若不知R_x的大约数值，为了选择正确的电流表接法以减小误差，可将仪器如图所示接好，只空出一个电压表的一个接头K，然后将K分别与a，b接触一下，观察电压表和电流表示数变化情况，则（）

A . 若电流表示数有显著变化，K应按a B . 若电流表示数有显著变化，K应按b C . 若电压表示数有显著变化，K应按a D . 若电压表示数有显著变化，K应按b

用电流表和电压表测量电阻R的阻值．分别将图示两种接法连到电路中进行测量．按照图甲的某次测量情况是：电流表的示数为4.00mA，电压表的示数为3.00V；按照图乙的某次测量情况是：电流表的示数为5.00mA，电压表的示数为2.20V．比较这两次的测量结果，正确的是（）

A . 电阻的真实值更接近440Ω，且小于440Ω B . 电阻的真实值更接近440Ω，且大于440Ω C . 电阻的真实值更接近750Ω，且小于750Ω D . 电阻的真实值更接近750Ω，且大于750Ω

某待测金属电阻R_x的阻值大约为100Ω，现要精确测量其阻值，实验室提供如下器材：

A．电流表A₁（量程60mA、内阻r₁=10Ω）

B．电流表A₂（量程200mA、内阻r₂约为2Ω）

C．电流表A₃（量程0.6A、内阻r₃约为0.2Ω）

D．电压表V（量程15V、内阻r₄约为2KΩ）

E．定值电阻R₀=30Ω

F．滑动变阻器R（最大阻值约为10Ω）

G．电源E（电动势为4V）

H．开关S、导线若干

（1）设计测量R_x的实验电路，要保证测量时各电表读数不小于其量程的三分之一，则电表应选和（选填“A₁”、“A₂”、“A₃”或“V”）．
（2）根据所选的电表，在如图虚线框中将实验电路图补充完整（正确标注器材符号）．
（3）利用测得的物理量表示R_x ，则R_x=，表达式中各个物理量的含义是．

某同学用伏安法测某定值电阻的阻值，所用电压表内阻约1000Ω，所用电流表内阻约20Ω，电流表的量程为3mA，由于被测电阻的阻值大小未知他先后采用了如图甲和乙所示的电路分别进行测量，每次实验通过调节滑动变阻器，记录测得的多组电压表和电流表的读数，作出U-I图象，如图丙和丁。

（1）根据电路图甲测得的数据作出的U-Ⅰ图象应是(填“丙”或“丁”)图。
（2）由测量结果判定电路图(填“甲”或“乙”)图测量结果较为准确，根据该电路得到电阻的测量值R_x=Ω(保留两位有效数字)R_x的测量值(选填“大于”“等于”或“小于”)真实值。
（3）该同学为了减小系统误差，设计了如图戊所示的电路测上述电流表(图中A)的内阻，实验室提供的器材有：
A.电流表量程0~6mA

B.电流表量程0~4mA

C.滑动变阻器0~10Ω

D.滑动变阻器0~1000Ω

E.定值电阻阻值R=20Ω

F.电源、开关、导线若干

电流表A₁应选(选填“A”或“B")；滑动变阻器应选(选填“C”或“D”)。

若某次测量得到电流表A的示数为2.0mA，电流表A₁的示数为3.9mA，则此次测量得到电流表的内阻为Ω(两位有效数字)。

为了比较精确地测定阻值未知的定值电阻R_x ，小明设计了如图所示的电路。

（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接（选填“a点”或“b点”），按此连接测量，测量结果（选填“小于”、“等于”或“大于”）R_x的真实值。
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线。你认为正确的是（选填“①”或“②”），并由图线求出电阻R_x=Ω。（保留两位有效数字）

用实验室提供的器材设计一个测量电流表内阻的电路。实验室提供的器材为：待测电流表A（量程10mA，内阻约为 $\text{[math]}$ ），滑动变阻器 $\text{[math]}$ ，电阻箱R，电源E（电动势约为6V，内阻可忽略），开关 $\text{[math]}$ 和 $\text{[math]}$ ，导线若干。

图片_x0020_100009

（1）根据实验室提供的器材，在图（a）所示虚线框内将电路原理图补充完整，要求滑动变阻器起限流作用；
（2）将图（b）中的实物按设计的原理图连线；
（3）若实验提供的滑动变阻器有两种规格
① $\text{[math]}$ ，额定电流2A ② $\text{[math]}$ ，额定电流0.5A

实验中应该取。（填“①”或“②”）

某研究小组收集了两个电学元件：电阻R₀(约为2 kΩ)和手机中的锂电池(电动势E标称值为3.7 V，允许最大放电电流为100 mA)．实验室备有如下器材：

A．电压表V(量程3 V，电阻R_V约为4.0 kΩ)

B．电流表A₁(量程100 mA，电阻R_A1约为5 Ω)

C．电流表A₂(量程2 mA，电阻R_A2约为50 Ω)

D．滑动变阻器R₁(0～40 Ω，额定电流1 A)

E．电阻箱R₂(0～999.9 Ω)

F．开关S一只，导线若干

（1）为了测定电阻R₀的阻值，小明设计了一电路，如图甲所示为其对应的实物图，图中的电流表A应选(选填“A₁”或“A₂”)，请将实物连线补充完整．
（2）为测量锂电池的电动势E和内阻r，小红设计了如图乙所示的电路图．根据测量数据作出 $\text{[math]}$ 图象，如图丙所示．若该图线的斜率为k，纵轴截距为b，则该锂电池的电动势E＝，内阻r＝(用k、b和R₂表示)．该实验的测量值偏小，造成此系统误差的主要原因是．

某同学利用图甲所示电路测量一表头的电阻．供选用的器材如下:

A．待测表头G₁（内阻r₁约为300 Ω,量程为5. 0 mA）；

B．灵敏电流表G₂（内阻r₂ =300 Ω,量程为1.0 mA）；

C．定值电阻 R(R=1200 Ω)；

D．滑动变阻器R₁ （最大阻值为10 Ω）；

E.滑动变阻器R₂ （最大阻值为1000 Ω）；

F.电源E（电动势E=1.5 V,内阻不计）;

G.开关S,导线若干．

图片_x0020_1055629667

（1）请根据图甲所示电路将图乙的实物图补充完整．
（2）滑动变阻器应选（填“R₁”或“R₂”）．开关S闭合前，滑动变阻器的滑片P 应滑动至（填"a"或“b"）端．
（3）该同学接入定值电阻R的主要目的是．
（4）实验中某次待测表头G₁的示数如图丙所示,示数为mA．
（5）该同学多次移动滑片P ,记录相应的G₁、G₂示数I₁、I₂ ；以I₁为纵坐标I₂为横坐标，作出相应图线．测得图线的斜率k= 4.8,则待测表头内阻r₁=Ω．

用多用电表测量一电阻的阻值。

（1）下列操作符合多用电表使用规范的是 ________。

A . 测量前无需进行机械调零 B . 先将被测电阻与工作电路断开，再进行测量 C . 更换不同倍率的欧姆挡测量，无需再进行欧姆调零 D . 测量结束后，应将选择开关置于“OFF”挡

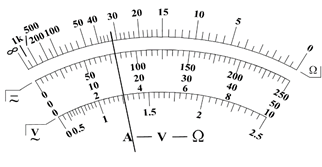

（2）当选择开关置于倍率为“×100”的欧姆挡时，表盘指针位置如图所示，则被测电阻的阻值为Ω。

两位同学在实验室中利用如图I所示的电路测量定值电阻R₀、电源的电动势E和内电阻r，图中a、b、c分别代表三只电表，它们当中有两只电压表和一只电流表，调节滑动变阻器的滑动触头P向某一方向移动时，甲同学记录的是电流表A和一只电压表V₁的测量数据，乙同学记录的是电流表A和另一只电压表V₂的测量数据，并根据数据描绘了如图Ⅱ所示的两条U﹣I图线。回答下列问题：

（1）图I中a代表，b代表（选填三只电表的符号“A”、“V₁”或“V₂”）
（2）实验中采用下列哪一滑动变阻器效果较好_____。

A . 10Ω，0.2A B . 10Ω1A C . 1kΩ，200mA D . 2kΩ，2A
（3）根据图Ⅱ，可以求出定值电阻的阻值R＝Ω，电源电动势E＝V，内电阻r＝。

为了对某金属丝R_x(金属丝阻值约为200Ω)的电阻进行精确的测量，实验室提供了如下实验器材：

A．电流表A₁(量程为0～5mA，内阻为r₁=50Ω)；

B．电流表A₂(量程为0～0.6A，内阻为r₂=0.2Ω)；

C．电压表V (量程为0～6V，内阻为r_V≈15kΩ)；

D．滑动变阻器R₁（额定电流2A，最大阻值为15Ω)；

E．滑动变阻器R₂(额定电流1A，最大阻值为1000Ω)；

F．定值电阻R₁为10Ω；

G．定值电阻R₂为500Ω；

H．内阻可忽略不计的电源(电动势为E=6V)；

开关一个，导线若干。为了完成测量：

（1）电流表应选，定值电阻应选，滑动变阻器应选。(填写器材前的字母序号)
（2）在线框中画出电路图，并标上所选器材对应的符号。

按图所示的电路测量金属丝的电阻R_x ，在测量金属丝电阻率的实验中，可供选用的器材如下：

待测金属丝：R_x（阻值约为4Ω，额定电流约为0.5A）；

电压表：V（量程6V，内阻约3kΩ）

电流表：A₁（量程1.0A，内阻约0.2Ω）；A₂（量程3.0A，内阻约0.5Ω）

电源：E₁（电动势6V，内阻不计）；E₂（电动势12V，内阻不计）；

滑动变阻器：R（最大电阻约20Ω）；

螺旋测微器：毫米刻度尺；

开关S；导线。

（1）用螺旋测微器测量金属丝的直径，某次测量示数如图所示，可得金属丝直径的测量值d=mm。
（2）为使测量尽量精确，电流表应选、电源应选。
（3）图中的6个点表示实验中测得的6组电流I、电压U的值。

①在图中画出U—I图线；

②根据此图线求出的电阻值Rx=Ω；（保留3位有效数字）
（4）若金属丝的长度l、直径d，电阻R_x ，金属丝的电阻率表达式为ρ=。

某兴趣小组的同学想测量一量程为3V的电压表的内阻。

（1）先用多用表的欧姆档测量电压表的内阻：
①将红表笔插入多用电表的正极插孔，黑表笔插入多用电表的负极插孔，则测量电压表内阻时，应把红表笔另一端接触电压表的（填“正”或“负”）接线柱；
②将欧姆档的选择开关置于“×10”，发现指针偏角过小，应将选择开关置于（选填“×100”或“×1”），并进行欧姆调零。

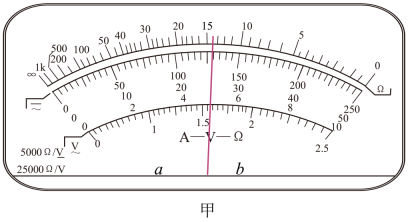

（2）正确操作后，欧姆表的指针如图甲所示，则电压表的内阻为Ω；
（3）为了进一步精确测量电压表的内阻，他在实验室中找到了其他的器材，有：
A．两节新的干电池；
B．电阻箱R（最大阻值9999.9）；
C．电流表（量程2mA，内阻为200Ω）；
D．开关1个，导线若干。
①将器材按乙图中的实物连接好；
②在闭合开关前，某同学将电阻箱的阻值调到零，他的操作是（选填“正确”或“错误”）的；
③闭合开关，调节电阻箱，读出多组电阻箱的阻值R，以及对应的电流表的读数I；
④以 $\text{[math]}$ 为纵坐标，以R为横坐标，作出 $\text{[math]}$ 图象如图丙；
⑤若图象为直线且纵截距为 $\text{[math]}$ ，斜率为 $\text{[math]}$ ，不考虑电源的内阻，则该电压表的内阻的测量值为 $\text{[math]}$ Ω。

热敏电阻是一种常见的感温元件。小明利用热敏电阻自制了一简易温度计，其内部电路由一个电动势为3V、内阻为5Ω的直流电源，一个量程为30mA、内阻为5Ω的毫安表，一个阻值为10Ω的定值电阻 $\text{[math]}$ 和一个热敏电阻构成，如图所示。已知所用热敏电阻阻值R随温度t变化的图像如图所示。

（1）闭合开关S，该温度计开始工作，当毫安表示数为3.0mA时，待测物温度为℃。
（2）在图中的电流表表盘刻度上标记温度值，下列说法正确的是____

A . 10mA处标记的温度高于20mA处标记的温度 B . 10mA处标记的温度低于20mA处标记的温度 C . 毫安表相邻刻度对应温度的示数是均匀的 D . 毫安表相邻刻度对应温度的示数是不均匀的

某学校实验小组设计了如图所示的电路图测定 $\text{[math]}$ 、 $\text{[math]}$ 两电压表的内阻，可供选用的仪器有：

A．内阻约 $\text{[math]}$ 的待测电压表 $\text{[math]}$ 、 $\text{[math]}$ ，量程0~3V

B．定值电阻 $\text{[math]}$

C．定值电阻 $\text{[math]}$

D．滑动变阻器 $\text{[math]}$ （最大阻值为 $\text{[math]}$ ）

E.滑动变阻器 $\text{[math]}$ （最大阻值为 $\text{[math]}$ ）

F.电源E，电动势E=6V，内阻忽略不计

G.开关、导线若干

（1）为了准确测量 $\text{[math]}$ 、 $\text{[math]}$ 两电压表的内阻，定值电阻 $\text{[math]}$ 应选，滑动变阻器应选。（均填仪器前的字母代号）

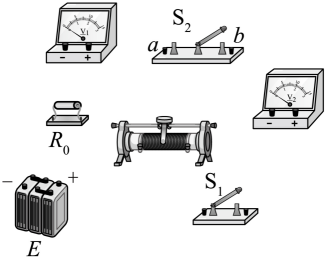

（2）根据电路图用笔画线代替导线完成实物图的连接。
（3）闭合 $\text{[math]}$ 前，将滑动变阻器的滑片调到（填“最左端”或“最右端”），再将单刀双掷开关拨到a，调节滑动变阻器使得 $\text{[math]}$ 和 $\text{[math]}$ 有明显的读数，分别为 $\text{[math]}$ 、 $\text{[math]}$ ；再将单刀双掷开关拨到b，调节滑动变阻器，使得 $\text{[math]}$ 和 $\text{[math]}$ 有明显的读数，分别为 $\text{[math]}$ 、 $\text{[math]}$ ，则电压表 $\text{[math]}$ 的内阻为， $\text{[math]}$ 的内阻为（以上两空均用 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 和 $\text{[math]}$ 表示）

（1）某实验小组要对未知电阻进行测量。他们先用多用电表的欧姆挡进行粗测。先用“×10”挡测量电阻R，时，操作步骤正确，发现表头指针向右偏转角度过大，为了较准确地进行测量，应换到（填“×1”或“×100”）档。换档后应先（填缺少的步骤），之后用表笔连接待测电阻进行测量，得到如图甲所示的表盘示数，由此可得该电阻的阻值是Ω。
（2）为准确测量该电阻阻值，备有以下器材：
A．电源（电动势约为3V，内阻未知）；
B．电压表（量程为3V，内阻可认为无穷大）；
C．电阻箱（最大阻值99.9Ω）；
D．开关（2个），导线若干。
该组同学设计了如图乙所示的电路图，并进行了如下操作：
首先断开开关 $\text{[math]}$ ，闭合开关 $\text{[math]}$ ，调节电阻箱，使电压表有一合适的示数U，记下此时电阻箱的阻值 $\text{[math]}$ ；接着闭合开关 $\text{[math]}$ ，调节电阻箱使电压表示数仍为U，记下此时电阻箱的阻值 $\text{[math]}$ 。由此测得电阻 $\text{[math]}$ 。
