欧姆定律 知识点题库

一个T形电路如图所示，电路中的电阻R₁=120Ω，R₂=10Ω，R₃=40Ω．另有一测试电源，电动势为100V，内阻忽略不计．则（   ）

欲用伏安法测定一段阻值约为5Ω左右的金属导线的电阻，要求测量结果尽量准确，现备有以下器材：

A．电池组（3V，内阻1Ω）

B．电流表（0～3A，内阻0.0125Ω）

C．电流表（0～0.6A，内阻0.125Ω）

D．电压表（0～3V，内阻3kΩ）

E．滑动变阻器（0～20Ω，额定电流1A）

F．滑动变阻器（0～2 000Ω，额定电流0.3A）

G．开关、导线

用比值法定义物理量是物理学中常用的方法，下列表达中不属于用比值法定义物理量的是（   ）

饮水机是一种常见的家用电器，其工作电路可简化为如图所示的电路，其中S是温度控制开关，当水温升高到一定温度时，它会自动切换，使饮水机处于保温状态；R₂是饮水机加热管的电阻，R₁是与加热管串联的电阻。该饮水机的额定电压是220v，加热功率550w,保温时整机耗电量0.48kw/24h（不考虑R1、R2的阻值受温度影响）。当开关S闭合时，饮水机处于何种工作状态及R₂的阻值为（   ）

如图所示，两根相距L=0.5 m的光滑平行金属导轨MN、PQ处于同一水平面内，导轨的左端用R=3 Ω的电阻相连，导轨电阻不计，导轨上跨接一电阻r=1 Ω的金属杆ab，质量m=0.2 kg，整个装置放在竖直向上的匀强磁场中，磁感应强度B=2 T，现对杆施加水平向右的拉力F=2 N，使它由静止开始运动，求：

如图所示的电路中，电阻R=2 Ω．断开S后，电压表的读数为3 V；闭合S后，电压表的读数为2 V，则电源的内阻r为（   ）

如图所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表，下列说法正确的是(   )

如图所示电路中，已知R₁＝R₂＝R₃ ， 当在AB间接入电源后流过R₁、R₂、R₃的电流比为（    ）

电阻R₁、R₂、R₃串联在电路中．已知R₁＝10 Ω、R₃＝5 Ω，R₁两端的电压为6 V，R₂两端的电压为12 V，则(   )

如图甲所示电路中的小灯泡通电后其两端电压U随所通过的电流I变化的图线如图乙所示，P为图线上一点，PN为图线的切线，PM为U轴的垂线，PQ为I轴的垂线，下列说法中正确的是(   )

如图甲所示，足够长的光滑平行金属导轨MN、PQ竖直放置，其宽度 ，一匀强磁场垂直穿过导轨平面，导轨的上端M与P之间连接阻值为 的电阻，质量为 、电阻为 的金属棒 紧贴在导轨上。现使金属棒 由静止开始下滑，下滑过程中 始终保持水平，且与导轨接触良好，其下端距离 与时间 关系如图乙所示，图像中的OA段为曲线，AB段为直线，导轨电阻不计， （忽略 棒运动过程中对原磁场的影响），试求：

如图所示，两根相距为L的光滑平行金属导轨CD、EF固定在水平面内，并处在竖直向下的匀强磁场中，导轨足够长且电阻不计。在导轨的左端接入阻值为R的定值电阻，将质量为m、电阻可忽略不计的金属棒MN垂直放置在导轨上，可以认为MN棒的长度与导轨宽度相等，且金属棒运动过程中始终与导轨垂直并接触良好，不计空气阻力。金属棒MN以恒定速度v向右运动过程中，假设磁感应强度大小为B且保持不变，为了方便，可认为导体棒中的自由电荷为正电荷。

如图所示，不计电表内阻的影响，改变滑线变阻器的滑片的位置，测得电压表V_l和V₂随电流表A的示数变化的两条实验图象如图，关于这两条图象，有（   ）

如图甲所示的电路中，R₁、R₂均为定值电阻，且R₁＝100Ω，R₂阻值未知，R₃为一滑动变阻器，当其滑片P从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A、B两点是滑片P在变阻器的两个不同端点得到的，求：

如图所示电路中，灯L标有“6 V，3 W”，定值电阻R₁＝4 Ω，R₂＝10 Ω，电源内阻r＝2 Ω，当滑片P滑到最下端时，电流表读数为1 A，此时灯L恰好正常发光，试求：

在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R₁、R₂为定值电阻（R₁﹥r），R₃为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表。若将照射R₃的光的强度减弱，则（   ）

如图所示的电路中，四个定值电阻阻值分别为 ， ， ， ，电路两端电压U=2.4V，三个理想电压表的示数分别记为 、 、 ，下列正确的是（   ）

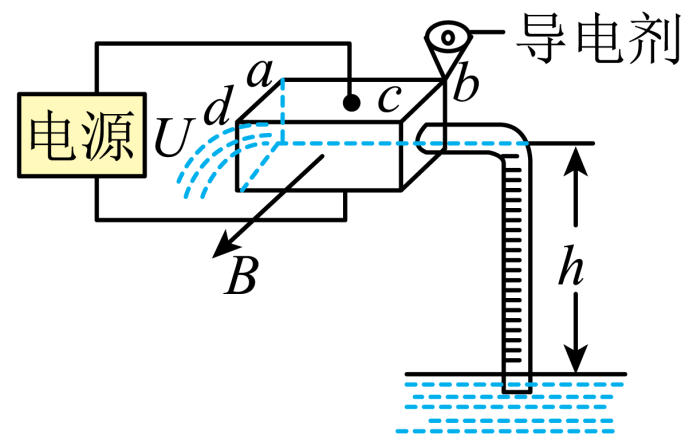

电磁泵是利用磁场和导电流体中电流的相互作用，使流体受电磁力作用而产生压力差，从而推动流体运动的一种装置。如图所示，泵体是一个长方体，ab边长为L₁ ， 两侧端面是边长为L₂的正方形；流经泵体内的液体密度为ρ、在泵头通入导电剂后液体的电导率为σ（电阻率的倒数），泵体所在处有方向垂直于长方体侧面向外的磁场B，把泵体的上下两表面接在输出电压为U的电源上，则（   ）

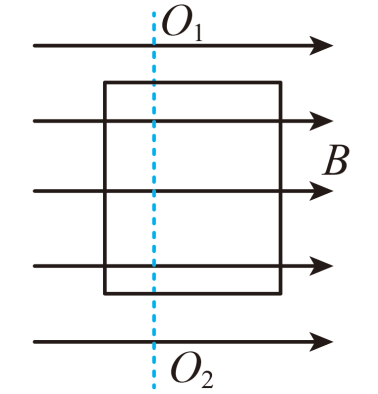

如图所示，在匀强磁场中匀速转动的矩形单匝线圈的转轴垂直于磁场方向且在线圈所在的平面内，线圈电阻为2Ω。从线圈平面与磁场方向平行时开始计时，当线圈转过45°时回路中的感应电流为1A，则外力在一个周期内做功的平均功率为（   ）

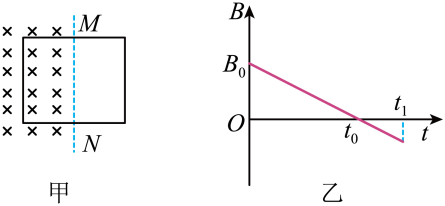

如图甲所示，空间中存在一方向与纸面垂直、磁感应强度随时间变化的匀强磁场，一边长为L的单匝正方形线框固定在纸面内，线框的电阻为R，线框一半面积在磁场中，M、N两点为线框与磁场边界的交点。t=0时磁感应强度的方向如图甲所示，磁感应强度B随时间t变化的关系如图乙所示，则下列说法正确的是（   ）
