某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是（）

A . 加5V电压时，导体的电阻约是5Ω B . 加11V电压时，导体的电阻约是1.4Ω C . 由图可知，随着电压的增大，导体的电阻不断减小 D . 由图可知，随着电压的减小，导体的电阻不断减小

如图所示的电路中，所有电阻都不受温度影响，滑片位于滑动变阻器R₂的中点，电键S闭合时，水平放置的平行板电容器中带电尘埃恰好处于静止状态．现将滑片由中点移动到b端的过程中，设△U₁、△U₂、△U₃分别为三块电压表示数变化量的绝对值，△I为流经电源电流变化量的绝对值，则下列说法正确的是（）

A . $\text{[math]}$ 不断增大 B . $\text{[math]}$ = $\text{[math]}$ =﹣ $\text{[math]}$ C . 通过R₃的电流由c经R₃至d D . 尘埃带负电，向上做加速度越来越大的加速运动

关于闭合电路，下列说法中正确的是（）

A . 闭合电路中，外电阻越大，电源的路端电压就越大 B . 闭合电路中，电源的路端电压越大，电源的输出功率就越大 C . 闭合电路中，电流越大，电源的路端电压就越大 D . 闭合电路中，电流总是从电势高的地方流向电势低的地方

如图所示为电阻R₁和R₂的伏安特性曲线，并且把第一象限分为了Ⅰ、Ⅱ、Ⅲ三个区域．现把R₁和R₂并联在电路中，消耗的电功率分别用P₁和P₂表示；并联的总电阻设为R．下列关于P₁与P₂的大小关系及R的伏安特性曲线应该在的区域正确的是（）

A . 特性曲线在Ⅰ区，P₁＜P₂ B . 特性曲线在Ⅲ区，P₁＜P₂ C . 特性曲线在Ⅰ区，P₁＞P₂ D . 特性曲线在Ⅲ区，P₁＞P₂

如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R₁的阻值等于电流表内阻的 $\text{[math]}$ ；R₂的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（　　）

A . 将接线柱1、2接入电路时，每一小格表示0.04A B . 将接线柱1、2接入电路时，每一小格表示0.06A C . 将接线柱1、3接入电路时，每一小格表示0.02A D . 将接线柱1、3接入电路时，每一小格表示0.01A

用电动势为E、内阻为r的电源对外电路供电，则（）

A . 外电路断开时，路端电压为零 B . 电源短路时，路端电压为最大值 C . 路端电压增大时，流过电源的电流一定减小 D . 路端电压增大时，电源的输出功率一定增大

如图所示电路中，三个电阻均为R，电键S₁、S₂均断开。先闭合电键S₁ ，理想电压表与理想电流表的示数变化量之比k₁=ΔU₁/ΔI₁；再闭合电键S₂ ，电压表与电流表的示数变化量之比k₂=ΔU₂/ΔI₂ ，则|k₁||k₂|；若闭合S₁前后电源的输出功率相同，则可知电源内电阻rR （以上均选填“ > ”、“ = ”或“ < ”）。

我国已经禁止销售100 W及以上的白炽灯，以后将逐步淘汰白炽灯。假设某同学研究白炽灯得到某白炽灯的U–I图象如图所示。图象上A点与原点的连线与横轴成α角，A点的切线与横轴成β角，则（）

图片_x0020_516945271

A . 白炽灯的电阻随电压的增大而减小 B . 在A点，白炽灯的电阻可表示为tan β C . 在A点，白炽灯的电功率可表示为U₀I₀ D . 在A点，白炽灯的电阻可表示为 $\text{[math]}$

将一电源电动势为E、内阻为r的电池，与外电路连接，构成一个闭合电路，随着外电路电阻R的变化，电路的总电流I发生变化，则下列判断正确的是（）

A . 由 $\text{[math]}$ 可知，外电压随I的增大而增大 B . 由 $\text{[math]}$ 可知，电源两端的电压，随I的增大而增大 C . 由 $\text{[math]}$ 可知，电源输出电压，随输出电流I的增大而减小 D . 由 $\text{[math]}$ 可知，电源的输出功率P随输出电流I的增大而增大

如图所示，干电池的电动势为1.5V，内阻为0.5Ω，开关闭合时，小灯泡两端电压为1.2V。求开关闭合时：

图片_x0020_100019

（1）电路中的电流；
（2）小灯泡的电阻；
（3）电源消耗的总功率。

如图为某台电风扇的铭牌，如果已知该电风扇在额定电压下工作时，转化为机械能的功率等于电动机消耗电功率的98%，则在额定电压下工作时，通过电动机的电流I及电动机线圈的电阻R分别是（）

图片_x0020_615425829

A . I=2.5A R=11Ω B . I=2.5A R=88Ω C . I=0.4A R=11Ω D . I=0.4A R=550Ω

如图所示，圆形匀强磁场区域的半径为R，磁场方向垂直纸面向里。边长为2R的正方形闭合导线框从左向右匀速穿过磁场。若线框刚进入磁场时t=0，规定逆时针方向为电流的正方向，则下图中能大致反映线框中电流与时间关系的是（）

图片_x0020_100006

A .

B .

C .

D .

如图所示，先后以速度v₀和2v₀把同一正方形闭合线圈匀速拉入有界匀强磁场区域的过程中，则在先后两种情况下（）

图片_x0020_100001

A . 线圈中的感应电流之比为I₁：I₂=2：1 B . 线圈所受到的安培力之比为F₁：F₂=1：4 C . 线圈产生的焦耳热之比为Q₁：Q₂=1：4 D . 通过线圈截面电荷量之比为q₁：q₂=1：1

如图甲所示，电压表V₁、V₂串联接入电路中时，示数分别为6 V和4 V，当只有电压表V₂接入电路中时，如图乙所示，示数为9 V，电源的电动势为（）

图片_x0020_3346756

A . 9.8 V B . 10 V C . 10.8 V D . 11.2 V

如图所示，电源电动势为E、内阻为r，R₁为滑动变阻器，R₂、R₃和R₄为定值电阻，设各电阻两端电压为U_i、电流为I_i；若向右移动R₁的滑动触头P，各电阻两端电压变化量为 $\text{[math]}$ 和流过该电阻电流变化量为 $\text{[math]}$ （i=1、2、3、4），则在此过程中（）

图片_x0020_100010

A . $\text{[math]}$ B . $\text{[math]}$ C . $\text{[math]}$ D . $\text{[math]}$

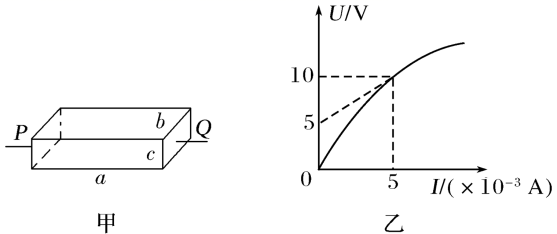

如图甲为一测量电解液电阻率的玻璃容器，P、Q为电极，设a=1m，b=0.2m，c=0.1m，当里面注满某电解液，且P、Q间加上电压后，其U-I图线如图乙所示，当U=10V时，电解液的电阻率ρ是多少?

如图所示，有一提升重物用的直流电动机，内阻 $\text{[math]}$ ，电压表的读数为 $\text{[math]}$ ，求：

（1）通过电动机的电流是多少？
（2）电动机的效率是多少？
（3）电动机工作 $\text{[math]}$ 所产生的热量是多少？

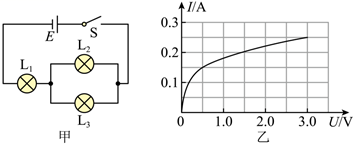

在如图甲所示的电路中，L₁、L₂、L₃为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关S闭合后，电路中的总电流为0.25 A，则此时( )

A . L₁两端的电压为L₂两端电压的2倍 B . L₁消耗的电功率为0.75 W C . L₂的电阻为12 Ω D . L₁、L₂消耗的电功率的比值大于4

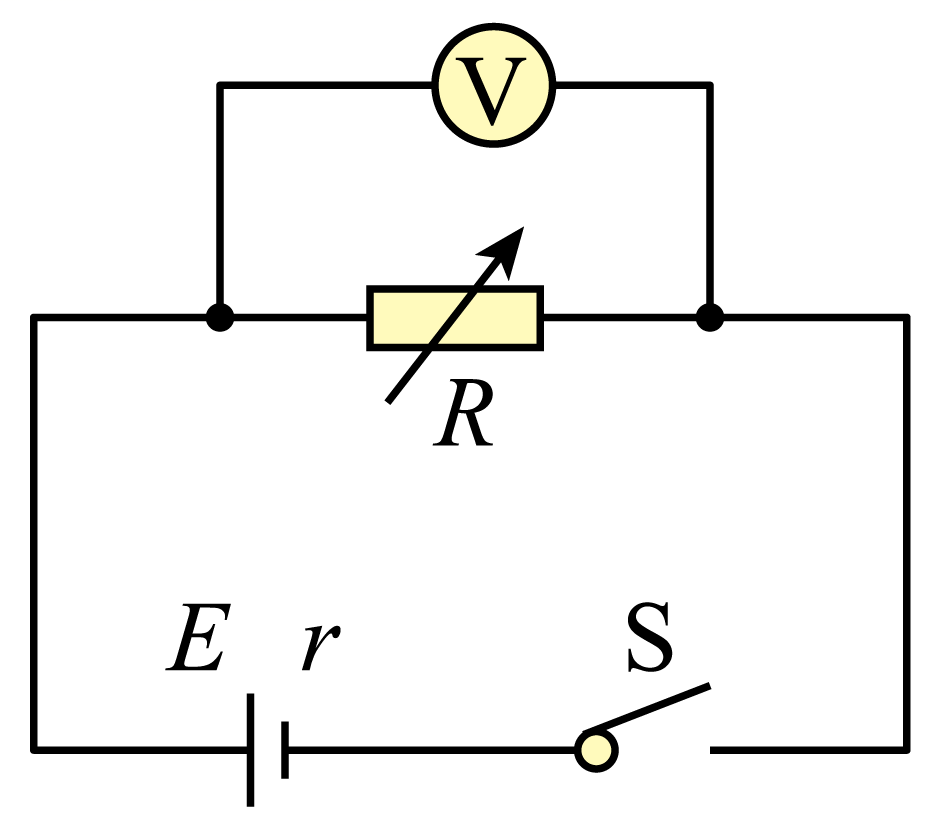

电源（电动势为E、内阻为r）、电阻箱、理想电压表与开关连接成如图所示的电路。闭合开关S后，当电阻箱接入电路的阻值 $\text{[math]}$ 时，理想电压表示数为6.0V。

（1）当电阻箱接入电路的阻值 $\text{[math]}$ 时，通过电阻箱的电流I为（）

A . 1.0A B . 2.0A C . 3.0A D . 4.0A
（2）当电阻箱接入电路的阻值 $\text{[math]}$ 时，5s内电阻箱产生的焦耳热Q为（）

A . 30J B . 60J C . 90J D . 150J
（3）当电阻箱接入电路的阻值增大时，理想电压表的示数将（）

A . 变大 B . 变小 C . 保持不变 D . 以上说法都不对

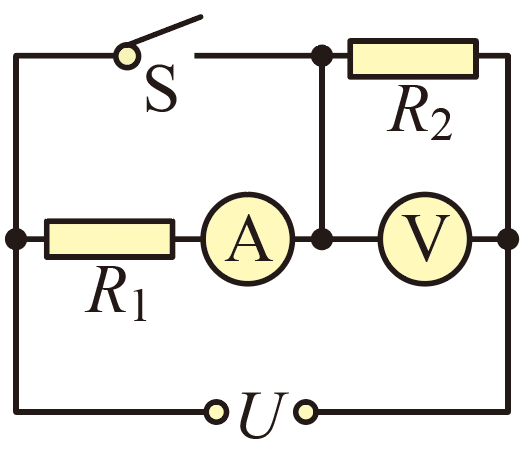

在如图所示电路中，R₂=2R₁ ，电路两端电压恒定，当S断开时，电流表的读数为0.5A，电压表的读数为4V，则当S闭合时，电流表和电压表的读数分别为（）

A . 1.5A，6V B . 0.75A，4V C . 1.5A，0 D . 0，6V
