欧姆定律知识点题库

由欧姆定律I= $\text{[math]}$ 导出U=IR和R= $\text{[math]}$ ，下列叙述中正确的是（）

A . 由R= $\text{[math]}$ 知，导体的电阻由两端的电压和通过的电流决定 B . 导体的电阻由导体本身的性质决定，跟导体两端的电压及流过导体的电流的大小无关 C . 对于确定的导体，其两端的电压和流过它的电流的比值等于它的电阻值 D . 电流相同时，电阻越大，其电压降越大

如图所示，电源的内阻不能忽略，当滑动变阻器的滑片向右移动时，各电表示数变化情况（）

A . A₁、A₂和V示数均变大 B . A₁示数变小，V和A₂示数变大 C . A₁和V示数变大，A₂示数变小 D . A₁示数变大，V和A₂示数变小

如图所示，电源电动势为E，内阻为r，不计电压表和电流表内阻对电路的影响，当电键闭合后，两小灯泡均能发光．在将滑动变阻器的滑片逐渐向右滑动的过程中，下列说法正确的是（）

A . 小灯泡L₁、L₂均变暗 B . 小灯泡L₁变亮，小灯泡L₂变暗 C . 电流表A的读数变小，电压表V的读数变大 D . 电流表A的读数变大，电压表V的读数变小

在如图所示的电路中，E 为电源电动势，r 为电源内阻，R₁ 和 R₃均为定值电阻，R₂为滑动变阻器．当 R₂的滑动触点在 a 端时合上开关 S，此时三个电表 A₁、A₂ 和 V 的示数分别为 I₁、I₂和 U．现将 R₂的滑动触点向 b 端移动，则三个电表示数的变化情况是（）

A . I₁ 增大，I₂ 不变，U 增大 B . I₁增大，I₂减小，U 增大 C . I₁ 减小，I₂增大，U 减小 D . I₁减小，I₂ 不变，U 减小

小灯泡的一段伏安特性曲线如图所示，当通过灯泡的电流由0.10A变为0.15A时，灯泡的电阻变化了（）

A . 10Ω B . 30Ω C . 40Ω D . 60Ω

如图所示的电路中，电源电动势为E=10V，R₁=4Ω．R₂=6Ω．电容C=30μF．电源内阻忽略不计．求：

（1）闭合开关S，稳定后通过电阻R₁的电流；
（2）开关S断开后，通过R₁的电荷量．

下表列出了某品牌电动自行车及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则．（）

自重	40kg	额定电压	48（V）
载重	75（kg）	额定电流	12（A）
最大行驶速度	20（km/h）	额定输出功率	350（W）

A . 电动机的输入功率为576W B . 电动机的内电阻为4Ω C . 该车获得的牵引力为104N D . 该车受到的阻力为63N

一个电动势为E、内阻为r的电池，接上负载电阻R，构成闭合电路，下列说法正确的是( )

A . 当R=r时，路端电压U=E/2 B . 当R=0时，路端电压U=E C . 当R=r时，电源输出功率最大 D . 当R=r时，电源的效率为50％

如图所示的电路中，电源由4个相同的干电池串联而成，每个电池的电动势为1.5V，内电阻为0.5Ω，外电路电阻R₁=2Ω，R₂=R₃=4Ω。试求：

（1）当开关S与A接通时，电路中的总电流和R₂消耗的功率；
（2）当开关S与B接通时，电源的路端电压。

如图所示，两块较大的金属板A、B平行水平放置并与一电源相连，S闭合后，两板间有一质量为m、带电量为q的油滴恰好在P点处于静止状态。则下列说法正确的是（）

图片_x0020_100009

A . 在S仍闭合的情况下，若将A板向下平移一小段位移，则油滴向下加速运动，G中有 $\text{[math]}$ 的电流，P点电势升高 B . 在S仍闭合的情况下，若将A板向右平移一小段位移，则油滴仍然静止，G中有 $\text{[math]}$ 的电流，P点电势不变 C . 若将S断开，且将A板向左平移一小段位移，则油滴向下加速运动，G中无电流，P点电势升高 D . 若将S断开，再将A板向下平移一小段位移，则油滴向上加速运动，G中无电流，P点电势降低

如图为智能吸尘器扫地机器人，其额定功率为30W，额定工作电压为12V。该扫地机器人的可充电电池容量为3000mAh，则（）

图片_x0020_100008

A . 额定工作电流为3A B . 充满电后最长工作时间为3 h C . 电池充满电后总电荷量为 $\text{[math]}$ C D . 以额定电流工作时每秒消耗能量为30J

如图所示，固定平行导轨间有磁感应强度大小为B、方向垂直导轨平面向里的匀强磁场，导轨间距为l且足够长，左端接阻值为R的定值电阻，导轨电阻不计．现有一长为2l的金属棒垂直放在导轨上，在金属棒以O点为轴沿顺时针方向以角速度ω转过60°的过程中（金属棒始终与导轨接触良好，电阻不计）（）

A . 通过定值电阻的电流方向由b到a B . 金属棒刚开始转动时，产生的感应电动势最大 C . 通过定值电阻的最大电流为 $\text{[math]}$ D . 通过定值电阻的电荷量为 $\text{[math]}$

如图所示的电路中，电源电动势E=6V，内阻r=0.6Ω，电阻R₂=0.5Ω，当开关S断开时；电流表的示数为1.5A，电压表的示数为3V，试求：

图片_x0020_100024

（1）电阻R₁和R₃的阻值；
（2）当S闭合后，R₂上的电压和消耗的功率。（电压表和电流表内阻不计）

如图所示，两段材料相同、长度相等、但横截面积不等的导体接在电路中，细导体的电阻大于粗导体的电阻，总电压为U。则下列说法中错误的是（）

图片_x0020_100005

A . 通过两段导体的电流相等 B . 细导体两端的电压U₁大于粗导体两端的电压U₂ C . 两段导体内的自由电子定向移动的平均速率相等 D . 细导体内的电场强度大于粗导体内的电场强度

如图所示是两个定值电阻A，B的U-I图线。下列说法正确的是（）

图片_x0020_100001

A . $\text{[math]}$ B . 将电阻A，B串联，其图线应在区域Ⅰ C . 将电阻A，B串联，其图线应在区域Ⅲ D . 将电阻A，B并联，其图线应在区域Ⅱ

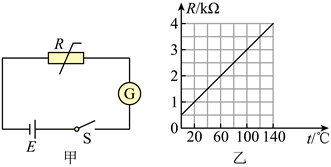

温度传感器广泛应用于家用电器中，它是利用金属热电阻的阻值随温度变化的特性来工作的。图甲所示为某装置中的传感器工作原理图，已知电源的电动势 $\text{[math]}$ ，内电阻不计，G为灵敏电流表，其内阻 $\text{[math]}$ 保持不变；R为金属热电阻，其阻值随温度的变化关系如图乙所示。闭合开关S，当R的温度等于20℃时，电流表示数 $\text{[math]}$ ；当电流表的示数 $\text{[math]}$ 时，金属热电阻的温度是（　　）

A . 40℃ B . 60℃ C . 80℃ D . 100℃

如图所示，电源电动势E=28V，内阻r=2Ω，电阻R₁=12Ω，R₂=R₄=4Ω，R₃=8Ω，C为平行板电容器，其电容C=3.0pF。

（1）开关S处于断开状态时，电容器的带电量是多少？
（2）当将开关S闭合后，求流过R₁的电量为多少？并写出通过R₁的电流方向。

在做描述小灯泡的伏安特性曲线实验时，某小组得到如图所示的图像，下列说法正确的是（）

A . 小灯泡的电阻随电压的增大而减小 B . 小灯泡的电阻不会发生变化 C . 小灯泡的电阻随电流的增大而减小 D . 小灯泡的电阻随温度的升高而增大

如图，足够长的两金属导轨平行倾斜固定，与水平面的夹角为θ（sinθ=0.6），导轨间距为L，处于磁感应强度为B、方向垂直导轨平面的匀强磁场中。两相同的硬直导体棒M和N垂直导轨放置，每根棒的长度为L、质量为m、电阻为R。棒N紧靠两小支柱静止于导轨底端，棒M与N相距x₀ ， t=0时刻棒M在方向始终平行导轨向上的拉力作用下，由静止开始沿斜面向上匀加速运动，t₀时刻棒N开始运动，棒N运动之后，拉力保持t₀时刻的大小不再变化。两棒与两导轨间的动摩擦因数均为μ=0.5，最大静摩擦力等于滑动摩擦力。除导体棒外其他电阻不计，重力加速度大小为g。

（1）求t₀时刻棒M的速度v₀；
（2）求t₀时刻作用在棒M上的拉力大小F₀；
（3）若2t₀时刻棒N的速度为v_N ，求此时棒M与棒N之间的距离。
（4）在给出的坐标系中画出足够长时间内棒M、N的速度随时间变化的图像，不要求推导过程。

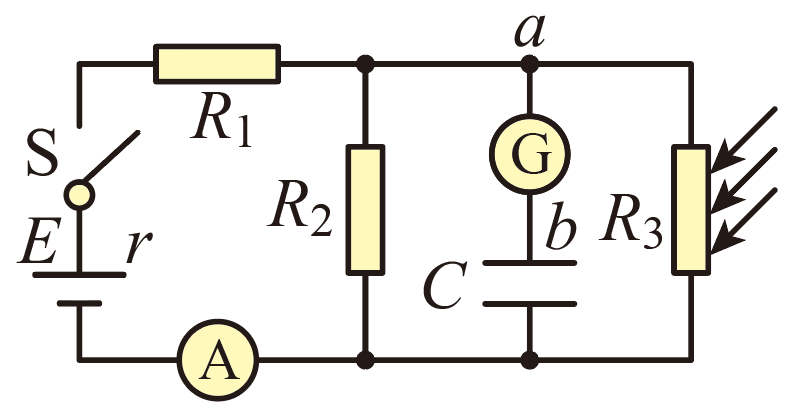

如图所示的电路中，电源的电动势为E、内阻为r，C为电容器，R₁和R₂为定值电阻，R₃为光敏电阻（半导体硫化镉），A为理想电流表，G为灵敏电流计，当开关S闭合且电路稳定后，在逐渐增大对R₃的光照强度的过程中（）

A . 光敏电阻R₃阻值变大 B . A表的示数变小 C . 电源的效率一定变小 D . G表中有从a至b的电流
