变压器原理知识点题库

某小型实验水电站输出功率P=38KW，输电线路总电阻r=1Ω．

（1）若采用U=380V输电，求输电线路损耗的功率P₁ ．
（2）若改用U₁=10000V高压输电，用户端利用n₁：n₂=44：1的变压器降压，求用户得到的电压U₂ ．

某发电厂发电机的输出电压稳定，它发出的电先通过电厂附近的升压变压器升压，然后用输电线路把电能输送到远处居民小区附近的降压变压器，经降低电压后输送到用户．设升、降变压器都是理想变压器，那么在用电高峰期，白炽灯不够亮，但是电厂输送的总功率增加，这时（　　）

A . 升压变压器的副线圈的电压变大 B . 降压变压器的副线圈的电压变大 C . 高压输电线路的电压损失变大 D . 用户的负载增多，高压输电线中的电流变大

如图所示，一理想变压器原、副线圈的匝数比为1∶2，副线圈电路中接有灯泡，灯泡的额定电压为220 V，额定功率为22 W；原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U和I分别表示此时电压表和电流表的读数，则( )

A . U＝110 V，I＝0.2 A B . U＝110 V，I＝0.05 A C . U＝110 $\text{[math]}$ V，I＝0.2 A D . U＝110 $\text{[math]}$ V，I＝0.2 $\text{[math]}$ A

图中理想变压器原、副线圈的匝数之比为2 ：1，现在原线圈两端加上交变电压 $\text{[math]}$ 时，灯泡 $\text{[math]}$ 、 $\text{[math]}$ 均正常发光，电压表和电流表可视为理想电表．则下列说法中正确的是（）

A . 该交流电的频率为100Hz B . 电压表的示数为155.5V C . 若将变阻器的滑片P向上滑动，则电流表读数变大 D . 若将变阻器的滑片P向上滑动，则 $\text{[math]}$ 将变暗、 $\text{[math]}$ 将变亮

一理想变压器电路如图所示，两组副线圈中所接的三个电阻都为R，原线圈接通交变电源后，三个线圈的电流有效值相等，则图中三个线圈的匝数之比 $\text{[math]}$ ： $\text{[math]}$ ： $\text{[math]}$ 为 $\text{[math]}$ $\text{[math]}$

A . 9：1：4 B . 6：1：2 C . 3：1：2 D . 3：2：1

如图所示，理想变压器的原线圈接在 $\text{[math]}$ （V）的交流电源上，副线圈接有R＝55Ω的负载电阻，原、副线圈匝数之比为2：1，电流表、电压表均为理想电表下列说法正确的是（）

图片_x0020_100011

A . 副线圈输出交流电的周期为0.02s B . 如果仅将电源的频率加倍，不会改变R的功率 C . 电压表的读数为110 $\text{[math]}$ V D . 电流表的读数为1A

如图甲所示的电路中，变压器原、副线圈匝数比为3∶1，图乙是该变压器cd输入端交变电压u的图象，L₁ ， L₂、L₃、L₄为四只规格均为“9 V　6 W”的相同灯泡，各电表均为理想交流电表，开关K原来是闭合的．以下说法正确的是( )

图片_x0020_1966152125

A . ab输入端电压的瞬时值表达式为U_ab＝27 $\text{[math]}$ sin 100πt(V) B . ab输入端输入功率P_ab＝18 W C . 电流表的示数为2 A，且四只灯泡均能正常发光 D . 断开开关K，电压表V的读数将变小

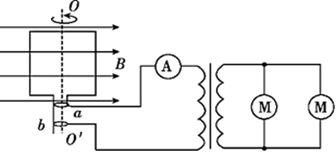

交流发电机的原理是矩形线圈在匀强磁场中绕垂直于磁场的轴 $\text{[math]}$ 匀速转动.一个小型发电机的线圈共220匝,线圈面积S=0.1m²,线圈转动的频率为100Hz,线圈内阻不计,磁场的磁感应强度 $\text{[math]}$ ，为了用此发电机发出的交流电带动两个标有220V 11kW的电动机正常工作,需在发电机的输出端a、b与电动机之间接一个理想变压器,电路如图所示．求:

（1）发电机的输出电压;
（2）变压器原、副线圈的匝数之比;
（3）与变压器原线圈串联的交流电流表的示数．

一自耦变压器如图所示，环形铁芯上只绕有一个线圈，将其接在a、b间作为原线圈．通过滑动触头取该线圈的一部分，接在c、d间作为副线圈，在cd间接定值电阻R．在a、b间输入电压为U₁的交变电流时，c、d间的输出电压为U₂ ．在将滑动触头从M点顺时针旋转到N点的过程中（）

A . $\text{[math]}$ ， $\text{[math]}$ 降低 B . $\text{[math]}$ ， $\text{[math]}$ 升高 C . 变压器输入功率增大 D . 变压器输入功率减小

如图所示，一理想变压器的原、副线圈匝数之比为 $\text{[math]}$ ，原线圈接入电压 $\text{[math]}$ 的交流电源，图中电表均为理想电表，闭合开关后，当滑动变阻器的滑动触头P从最上端滑到最下端的过程中，下列说法正确的是（）

图片_x0020_100007

A . 副线圈中交变电流的频率为100Hz B . t=0.02s时，电压表的示数为0 C . 电流表的示数先变小后变大 D . 定值电阻R消耗的功率先变大后变小

如图所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u＝20 $\text{[math]}$ sin 100πt(V)．氖泡在两端电压达到100 V时开始发光，下列说法中正确的有( )

图片_x0020_1898740482

A . 开关接通后，氖泡的发光频率为100 Hz B . 开关接通后，电压表的示数为100 V C . 开关断开后，电压表的示数变大 D . 开关断开后，变压器的输出功率不变

如图所示，一理想变压器原线圈匝数n₁＝1000匝，副线圈匝数n₂＝200匝，副线圈中接有“220V，220W”的电动机，当原线圈中接电压u＝1100 $\text{[math]}$ sin 100πt（V）的交变电源，电动机正常工作。电流表和电压表都是理想电表。下列说法正确的是（）

图片_x0020_100006

A . 交流电的频率为100Hz B . 电压表示数为1100V C . 电动机的内阻220Ω D . 电流表A₁的示数为0.2A

如图甲所示，理想变压器原、副线圈的匝数比n₁∶n₂=10∶1；b是原线圈的中心抽头，S为单刀双掷开关，定值电阻R=10Ω。从某时刻开始在原线圈c、d两端加上如图乙所示的交变电压，则下列说法中正确的是（）

A . 当S与a连接后，理想电流表的示数为2.2A B . 当S与a连接后，t=0.01s时理想电流表示数为零 C . 当S由a拨到b后，原线圈的输入功率变为原来的2倍 D . 当S由a拨到b后，副线圈输出电压的频率变为25Hz

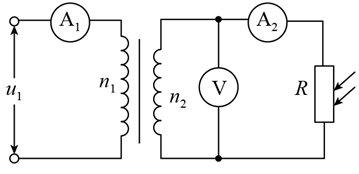

如图所示，R是一个光敏电阻，其阻值随光照强度的增加而减小。理想变压器原、副线圈的匝数比为10：1，电压表和电流表均为理想交流电表。从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为u₁＝220sin（100πt）V，则（）

A . 电压表的示数为22V B . 在天逐渐变黑的过程中，电流表A₂的示数变小 C . 在天逐渐变黑的过程中，电流表A₁的示数变大 D . 在天逐渐变黑的过程中，理想变压器的输入功率变小

如图所示，R是一个光敏电阻。其阻值随光照强度的增强而减小。理想变压器原，副线圈的匝数比为 $\text{[math]}$ ，电压表和电流表均为理想交流电表，从某时刻开始在原线圈两端加上交变电压，其瞬时值表达式为 $\text{[math]}$ 。则（）

A . 电压表的示数为22V B . 在天逐渐变黑的过程中，电流表 $\text{[math]}$ 的示数变小 C . 在天逐渐变黑的过程中，电流表 $\text{[math]}$ 的示数变大 D . 在天逐渐变黑的过程中，理想变压器的输入功率变大

如图所示，电流表、电压表均为理想交流电表，变压器为理想变压器，R是光敏电阻（其阻值随照射光强度增大而减小）。原线圈接入电压为 $\text{[math]}$ 的交流电，下列说法正确的是（　　）

A . 照射R的光强度增加时，输入功率变大 B . 照射R的光强度减小时，电流表的示数变大 C . 照射R的光强度减小时，电压表示数变小 D . 若原线圈匝数增加，灯泡变得更亮

如图甲所示，为某手机无线充电装置简化工作原理图，充电基座线圈接上如图乙所示的家用交流电，受电线圈接一理想二极管（正向电阻为零，反向电阻无穷大）给手机电池充电，基座线圈与受电线圈的组合可视为理想变压器。已知该手机电池的充电电压为5V，下列说法正确的是（）

A . 该无线充电装置主要利用了电磁感应中的自感现象 B . 家用交流电电流方向每秒变化50次 C . 该无线充电装置的输出电压的峰值为 $\text{[math]}$ D . 基座线圈和受电线圈的匝数比为311：10

如图所示，理想变压器原、副线圈的匝数比n₁：n₂＝1∶2，定值电阻R₁＝R₂＝5Ω，滑动变阻器R₃的最大阻值为80Ω，电流表、电压表均为理想电表。a、b两端接入电压为u＝220 $\text{[math]}$ sin100πt（V）的交变电流，则滑动变阻器的滑片缓慢地从左端向右端滑动的过程中，下列说法正确的是（）

A . 通过电流表的电流方向每秒钟改变50次 B . 电流表的示数先减小后增大 C . 电阻R₁的功率先增大后减小 D . 理想变压器的最大输入功率为2420W

将如图甲所示的正弦交流电加在图乙中理想变压器的A、B两端，变压器的原副线圈匝数比为2∶1，R_t为热敏电阻（温度升高时其电阻减小），则（）

A . 在t=0.01s时，电压表V₁的示数为零 B . 副线圈两端电压的瞬时值表达式为 $\text{[math]}$ C . R_t处温度升高时，电流表A示数变小 D . R_t处温度升高时，电压表V₂的示数变小

一含有理想变压器的电路如图所示， $\text{[math]}$ 、 $\text{[math]}$ 为定值电阻， $\text{[math]}$ 为滑动变阻器，A为理想交流电流表。 $\text{[math]}$ 为正弦交流电源，输出电压的有效值恒定。下列说法正确的是（）

A . Q不动，P向上滑动，电流表示数减小 B . Q不动，P向下滑动，变压器输出功率减小 C . P不动，Q向上滑动，电流表示数变小 D . P不动，Q向下滑动，变压器输出功率变小
