变压器原理 知识点题库

图（a）所示，理想变压器的原、副线圈的匝数比为4:1，R_T为阻值随温度升高而减小的热敏电阻，R₁为定值电阻，电压表和电流表均为理想交流电表。原线圈所接电压u随时间t按正弦规律变化，如图（b）所示。下列说法正确的是（    ）

用电高峰期，电灯往往会变暗，其原理可简化为如下物理问题．如图所示，理想变压器副线圈上，通过输电线连接两只相同的灯泡L₁和L₂ ， 输电线的等效电阻为r，原线圈输入有效值恒定的交流电压，当开关S闭合时，以下说法正确的是（   ）

如图所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n₁和n₂ ． 保持线圈以恒定角速度ω转动，下列判断正确的（　　）

教学用发电机能够产生正弦式交变电流.利用该发电机（内阻可忽略）通过理想变压器向定值电阻R供电，电路如图所示，理想交流电流表A和交流电压表V的读数分别为I、 U , R 消耗的功率为 P .若发电机线圈的匝数变为原来的 2 倍，则下列说法正确的是（   ）

如图所示，发电机的矩形线圈面积为S，匝数为N，绕OO′轴在磁感应强度为B的匀强磁场中以角速度ω匀速转动。从图示位置开始计时，下列判断正确的是（   ）

如图甲所示，理想变压器原、副线圈的匝数比为10：1，电阻R=22Ω，各电表均为理想交流电表．原线圈输入电压的变化规律如图乙所示．下列说法正确的是（   ）

如图甲所示，理想变压器原、副线圈匝数之比n₁：n₂=3：l，其输入端输入的交变电压如图乙所示，原线圈电路中接有一量程为3A的理想交流电流表，副线圈两端接有理想交流电压表、可变电阻R以及若干“6V、6W”的相同灯泡．下列说法正确的是（   ）

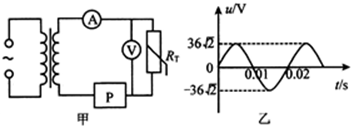

如图甲所示，理想变压器原、副线圈的匝数比，n₁：n₂=4：1，原线圈接图乙所示的正弦交流电，副线圈与理想电压表、理想电流表、热敏电阻R_T(阻值随温度的升高而减小)及报警器P组成闭合电路，回路中电流增加到一定值时报警器P将发出警报声．则以下判断正确的是(   )

“新冠肺炎”席卷全球，某汽车厂决定改建生产线转产口罩，原生产线工作电压为380V，而口罩机工作电压为220V。现在需要变压器来进行降压，若变压器原线圈匝数为1900匝，则副线圈匝数为（   ）

如图（a），为家用燃气灶点火装置的电路原理图，转换器将直流电压转换为图（b）所示的正弦交流电加在理想变压器的原线圈上，设变压器原、副线圈的匝数分别为n₁、n_2。当两点火针间电压大于5000V就会产生电火花进而点燃燃气，则闭合S（   ）

如图所示，理想变压器原、副线圈的匝数比为110∶6，原线圈所接交流电源的电压瞬时值表达式为 ，Q为保险丝（电阻不计），其额定电流为 ，R为负载电阻。下列判断正确的是（   ）

如图所示，一理想变压器的原线圈匝数n₁=1000匝、副线圈匝数n₂=200匝，原线圈AB两端接有 V的正弦交变电压，副线圈接定值电阻R₁、R₂ ， 光敏电阻R（阻值随光照强度的增加而减小），电流表、电压表均为理想电表。当光照增强时，下列说法正确的是（   ）

如图所示，矩形线圈在匀强磁场中绕垂直磁场的虚线轴匀速转动，线圈的电阻不计，电表均为理想交流电表，下列说法正确的是（　　）

如图甲所示为手摇发电机的实物模型，其工作原理可简化为如图乙所示：匀强磁场的磁感应强度大小为 ，矩形线圈的总电阻为0.1Ω、匝数为50匝、面积为0.1m² ， 可绕垂直于匀强磁场的轴匀速转动。将这台手摇发电机接在理想变压器的原线圈上，副线圈接有规格均为“220V，110W”的灯泡L₁、L₂和阻值为20Ω的定值电阻R，如图丙所示。现在匀速摇动发电机，使两灯泡均正常发光。已知理想变压器的原、副线圈匝数之比为1：10，电压表为理想交流电表，其余电阻均不计。求：

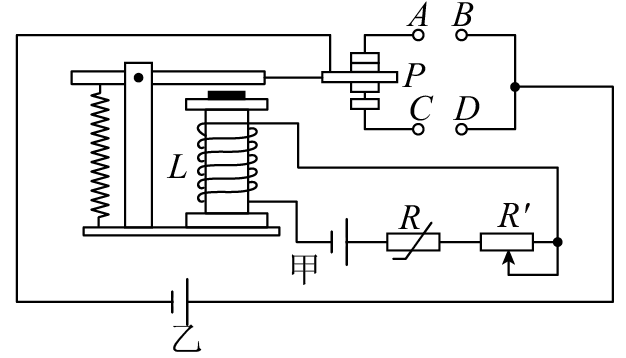

如图所示为用热敏电阻R和继电器L等组成的一个简单的恒温控制电路，其中热敏电阻的阻值会随温度的升高而减小。电源甲与继电器、热敏电阻等组成控制电路，电源乙与恒温箱加热器（图中未画出）相连接，则下列说法错误的是（   ）

如图所示是某供电电路的示意图，电网输出端a、b间电压保持不变，理想变压器原副线圈匝数比为n₁：n₂ ， R₁、R₂是输电线的等效电阻，变阻器R代表用户用电器的总电阻，用电器增加时相当于R减小，图中电流表和电压表都是理想交流电表。下列说法正确的是（   ）

如图所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压器原、副线圈的匝数分别为n₁和n₂。保持线圈以恒定角速度ω转动，下列判断正确的是（   ）

发电机输出交流电的电压图像如图甲所示，分别经图乙、丙的理想变压器给同一电热器供电，电热器上标有“220V，880W”字样，图中两变压器的原，副线圈匝数比相同，二极管为理想二极管，电流表为理想电表，已知图乙中电热器恰好正常工作，则下列说法正确的是（   ）

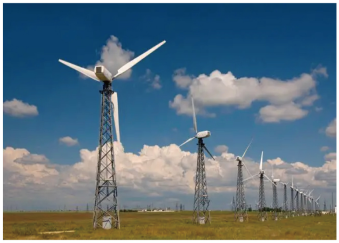

2022年5月19日消息，国家能源局数据显示，截至4月底，全国风电装机容量约3.4亿千瓦，同比增长17.7%。某小型风力发电站的发电能力与一个流量、落差的水力发电站相当，若发电机总效率为50%，输出电压为250V，输电线总电阻为 ， 允许损失功率为输出功率的5%，降压变压器输出电压为220V（即用户得到的电压），重力加速度g取 ， 。该输电线路使用理想升压、降压变压器，为满足用户的需求，求：

如图所示，理想变压器的原、副线圈匝数比为2：1，原线圈接在交流电源上（电源内阻不计），副线圈接一定值电阻和滑动变阻器R，电流表电压表均为理想交流电表，电压表、的示数分别为、电流表、的示数分别为、。当滑动变阻器R的滑片P由a端向b端缓慢滑动时，下列说法中正确的是（   ）
