变压器原理 知识点题库

某发电厂输出的功率为200kW,输出电压为11kV.若采用220kV的高压输电,那么,升压变压器(不计变压器能量损失)的原线圈和副线圈的匝数比为;输电电流为A.

如图所示为一理想变压器,n2=10 匝,n3=20 匝,L1和L2均是“220 V,15 W”的灯泡,与单匝线圈相连的电压表,读数为11 V,那么变压器的实际输入功率为W。

在如图所示的电路中,理想变压器的变压比为2∶1,四个灯泡完全相同,若已知灯泡L3和L4恰能正常工作,那么(   )

A . L1和L2都能正常工作 B . L1和L2都不能正常工作 C . L1和L2只有一个能正常工作 D . 条件不足,无法判断
如图甲所示,理想变压器原、副线圈的匝数比为4:1,电压表和电流表均为理想电表,原线圈接如图乙所示的正弦交流电,图中Rt为NTC型热敏电阻(阻值随温度的升高而减小)R1为定值电阻.下列说法正确的是 ( )

A . 交流电压u的表达式u=36sin50πtV B . 变压器原、副线圈中的电流之比随R1处温度的变化而变化 C . Rt温度升高时,变压器原线圈的输入功率变大 D . Rt温度升高时,电压表和电流表的示数均变大
如图所示,理想变压器的 端加上某一交流电压(电压有效值保持不变),副线圈 端所接灯泡 恰好正常发光.此时滑线变阻器的滑片 于图示位置.现将滑片 下移(导线电阻不计),则以下说法中正确的是(    )

A . 灯仍能正常发光,原线圈输入电流变小 B . 灯不能正常发光,原线圈输入功率变大 C . 灯不能正常发光,原线圈输入电压变大 D . 灯仍能正常发光,原线圈输入功率不变
理想变压器的原、副线圈匝数比为10 ∶1,下列说法中正确的是(   )
A . 穿过原、副线圈每一匝的磁通量之比是10 ∶1 B . 穿过原、副线圈每一匝的磁通量之比是1 ∶10 C . 正常工作时,原、副线圈的输入、输出电压之比为10 ∶1 D . 正常工作时,原、副线圈的输入、输出电压之比为1 ∶10
如图所示的理想变压器,b是原线圈的中点接头,从某时刻开始在原线圈c、d两端加上正弦交变电压,现将单刀双掷开关与a连接,下列说法正确的是(      )

图片_x0020_100005

A . 滑动变阻器触头P向上移动时,电压表、电流表示数均变小 B . 滑动变阻器触头P向上移动时,原线圈中电流增大 C . 单刀双掷开关由a转向b,电压表、电流表示数均变大 D . 单刀双掷开关由a转向b,变压器输入功率将变小
某探究小组利用图甲所示的电路探究一标签模糊的理想变压器的原、副线圈匝数比。R为定值电阻,L1、L2为两只标有“5V,2A”的相同小灯泡,S为开关。保持开关S断开,在输入端施加如图乙所示的交变电压后,灯泡L1正常发光,测得电阻R两端的电压为灯泡L1两端电压的2倍。以下说法正确的是(   )

A . 理想变压器原、副线圈的匝数比为4:1 B . 理想变压器原、副线圈的匝数比为1:4 C . 定值电阻的阻值为10Ω D . 闭合开关S后,灯泡L1中的电流变小
如图所示,在磁感应强度大小B= T,方向竖直向下的匀强磁场中,有两半径均为0.6m的金属圆环平行竖直放置,两圆心所在直线OO′与磁场方向垂直。圆环通过电刷与理想变压器原线圈相连,长为0.5m的导体棒ab两个端点刚好分别搭接在两圆环上,且与OO′平行。现让导体棒沿圆环内侧、绕OO′以20π rad/s的角速度匀速转动,恰好使标有“3V 4.5W”的小灯泡L正常发光。已知理想变压器原、副线圈的匝数比为n1:n2=2:1,图中电压表为理想电压表,圆环、导体棒、导线电阻不计,则(   )

图片_x0020_646741601

A . 电压表的示数为6V B . R0的电阻值为1.5 Ω C . 整个电路消耗的总功率为 W D . ab沿圆环转动过程中受到的最大安培力为 N
如图所示的变压器电路中,三个定值电阻的阻值相同,理想变压器原、副线圈的匝数比为2:1,在a、b端加上电压为U的交流电压,电键S断开时,电流表的示数为I,则S闭合后,电流表的示数为(   )

A . I B . I C . I D . I
如图甲所示,理想变压器原、副线圈的匝数n1:n2=3:1,原线圈电路中接有一量程为3 A的理想交流电流表,副线圈两端接有理想交流电压表、可变电阻R以及若干6 V、6 W的相同灯泡.输入端交变电压u的图象如图乙所示.

图片_x0020_2053484504

  1. (1) 求图甲中电压表的读数;
  2. (2) 要求灯泡均正常发光,求电路中最多允许接入的灯泡个数;
  3. (3) 为满足第(2)问要求,求可变电阻R应调到的电阻值.
如图所示的理想变压器电路中,原线圈电路中有定值电阻R,副线圈电路中定值电阻R和滑动变阻器串联,原副线圈的匝数比为2:1,a、b端接电压恒定的正弦交流电,则在滑动变阻器滑片P向右移动的过程中(   )

图片_x0020_100008

A . 电路中消耗的总功率在增大 B . 原线圈电路中定值电阻R消耗的功率在增大,副线圈电路中定值电阻R消耗的功率在减小 C . 原、副线圈电路中定值电阻R消耗的功率之比在增大 D . 原、副线圈电路中定值电阻R两端的电压之比恒定为1:2
如图甲所示电路中,理想变压器原线圈输入电压如图乙所示,副线圈电路中R0为定值电阻,R是滑动变阻器,C为耐压值为22V的电容器,所有电表均为理想电表。下列说法正确的是(   )

图片_x0020_1368359244

A . 原、副线圈中磁通量变化率的最大值之比等于原、副线圈匝数比 B . 原副线圈匝数比大于10:1时,可保证电容器C不被击穿 C . 滑动片P向下移时,电流表A1和A2示数均增大 D . 滑动片P向下移时,电压表V1示数不变,变压器的输入功率也不变
如图为远距离输电的示意图,T1为升压变压器,原、副线圈匝数分别为n1、n2 , T2为降压变压器,原、副线圈匝数分别为n3、n4 , 输电线的等效电阻为R。若发电机的输出电压不变,则下列叙述正确的是(   )

A . 只增大变压器T1的原线圈匝数n1 , 则T1输出电压增大 B . 通过升压变压器的电流频率比通过降压变压器的电流频率大 C . 当用户总电阻减小时,R消耗的功率增大 D . 当用户总电阻减小时,电压表V1和V2的示数都变小
如图所示,理想变压器原、副线圈的匝数比为1:2,a、b两端接有效值为 的交变电流,原线圈接一电阻为 的灯泡L,副线圈接入电阻箱R,电压表为理想电压表,则下列说法正确的是(   )


A . a、b两端的输入功率等于电阻箱R上消耗的功率 B . 若电阻箱R接入电路的阻值减小,则电压表的示数变大 C . 当电阻箱R消耗的功率最大时,通过灯泡L的电流为 D . 当电阻箱R接入电路的电阻为 时,电阻箱R消耗的功率最大

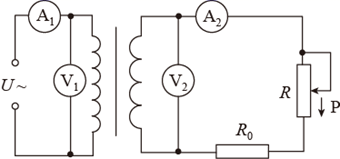

如图所示,理想变压器原线圈输入电压 ,副线圈电路中 为定值电阻, 是滑动变阻器; 是理想电压表,示数分别是 是理想电流表,示数分别是 。下列说法正确的是(  )

图片_x0020_100005

A . 表示电流的瞬时值 B . 表示电压的最大值 C . 滑片P向下滑动过程中, 不变、 变小 D . 滑片P向下滑动过程中, 不变、 变大
变压器线圈中的电流较大,所用的导线应当较粗。升压变压器的原线圈的漆包线比副线圈的漆包线(填“粗”或“细”)。远距离输电时,采用升压变压器使输送电压升高为原来的n倍,当输送电功率一定时,输电线路上因发热损耗的电功率将减少为原来的
图示为高铁的供电流程图,牵引变电所(视为理想变压器,原、副线圈匝数比为)将高压降至 , 再通过接触网上的电线与车顶上的受电器使机车获得工作电压,则(   )

A . 若电网的电压为 , 则 B . 若电网的电压为 , 则 C . 若高铁机车运行功率增大,机车工作电压将会高于 D . 高铁机车运行功率增大,牵引变电所至机车间的热损耗功率也会随之增大
太阳能灭虫器通过太阳能电池板在白天充电吸收能量,晚上用LED灯照明吸引蚊虫,再电网将其消灭。内部电网的电路示意图如图所示,将交流电源接入理想变压器的AB端,通过滑片P调节原、副线圈的匝数比,内置电网电极之间的电压可达。下列说法正确的是(   )

A . 该变压器为降压变压器 B . 该变压器为升压变压器 C . 滑片P上移时,内置电网两电极间电压升高 D . 滑片P上移时,内置电网两电极间电压降低

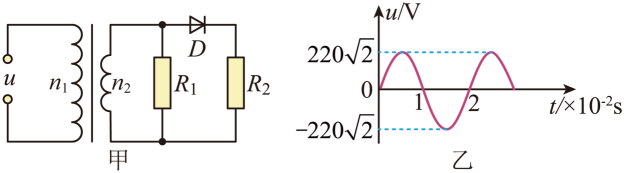

湖南省已有多条500千伏线路与外省电网联络,可吸纳三峡、葛洲坝等外省入湘电量。变压器是远距离输电过程中用于改变电压的重要设备,如图甲所示的电路中,理想变压器原、副线圈的匝数比 , 电阻 , D为理想二极管(理想二极管具有单向导电性),原线圈接入如图乙所示的正弦交流电,则下列说法正确的是(   )

A . 原线圈所接的交变电压瞬时值表达式为 B . 变压器的输出电压为100V C . 通过电阻的电流为 D . 变压器的输入功率为1000W
