闭环控制系统的基本组成 知识点题库

如图所示为一款烘箱的热风温度控制系统的示意图，其工作过程是：温度传感器检测到烘箱的实际温度，把信号传给温度控制器，与预设温度进行比较，到达预设温度时，温度控制器控制鼓风机及热风机关闭，低于预设温度时，鼓风机及热风机启动，从而使烘箱的实际温度保持在一定范围内。结合以上内容，请回答下列问题，在“       ”处填写上相应内容

如图是太阳能自动跟踪控制系统及结构示意图，该控制系统能使太阳能电池板充分吸收太阳辐射的能量，提高发电系统的发电量。其工作原理是：传感器跟踪太阳相对方向，控制器根据偏差值控制电机运转，调整太阳能电池板的实际方向。根据上述材料，回答以下问题。

如图所示是网络型温室智能控制系统示意图。该系统可实时采集、存储温室内的环境信息（室内温度、土壤温度、CO₂浓度、光照等环境参数），然后通过网络将数据传输给控制计算机，并按控制计算机的命令对温室的执行机构进行控制，从而实现对温室的智能控制。下列关于该控制系统的说法，错误的是（  ）

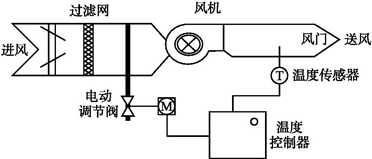

如图所示是某品牌中央空调内部简易结构示意图，内置温度控制子系统和空气质量调节子系统。工作原理为：当温度传感器检测到室温与设定值不一致时，温度控制器控制电动调节阀，将热风或冷风通过风机，由风门送入房间，实现温度调节。回答问题。

如所示的水位控制置，其工作原理为：当储水箱的水位降低到下限时，环形电磁铁到达干簧管“2”正下方，由于磁化使干簧管“2”接通，制电控制水泵工作，开始向储水箱送水；当储水箱的水位升高到上限时，环形电磁铁到达干簧管“1”正下方，由于磁化使干簧管“1”接通，控制电路控制水泵停止工作。请回答下列问题。

如图所示为太阳能热水器水箱水位控制示意图。当淋浴喷头放温水且水箱水位低于c点时，进水口的冷水会自动补充到水箱。从控制角度分析，下列说法正确的是（    ）

无绳蒸汽电熨斗是由发热元件、温控器、指示灯、电源接线柱和电源插头等组成的。使用时，先给水箱注水；顺时针拧动调挡按钮到合适的功率挡位，插上电源，使温控器对发热元件通电发热，对电熨斗底板进行加热，同时工作指示灯亮，本产品具有恒温功能，当温度超过额定温度时，恒温功能启动并自动切断电源；当温度下降到低于额定温度时，机器会自动接通电源并继续对电熨斗底板加热。另外本产品还有自动关熄功能，如果电熨斗未使用的时间达到8分钟，熨斗将自动关闭。要让熨斗再次加热，必须取下熨斗(如果熨斗在基座上)，然后将其放回基座。

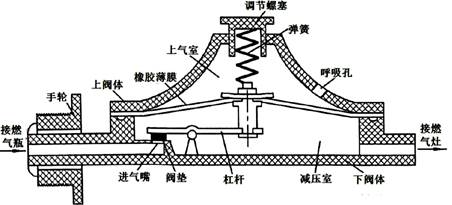

如图所示是家用燃气减压阀结构示意图，橡胶薄膜把上气室和减压室分割成相互独立的空间，上气室的呼吸孔与大气相连．高压气体通过进气嘴进入减压室内，减压室内气压升高橡胶薄膜被顶起，进气嘴关闭停止进气；减压室内气压下降，进气嘴打开，高压气再次进入减压室，从而控制减压室内气压。

请根据结构示意图和工作过程描述，完成以下任务：

风向测定装置将检测到的风向信号送给迎风控制装置与设定值比较，迎风控制装置根据风向角度偏差信号控制偏航电机运转，调整风轮角度，使风轮始终对准风向。下面是风力发电机跟踪风向的控制系统。

如图是离心调速器的蒸汽机转速控制系统。其工作原理是：当蒸汽机带动负载转动的同时，通过圆锥齿轮带动一对飞锤作水平旋转。飞锤通过铰链可带动套筒上下滑动，套筒内装有平衡弹簧，套筒上下滑动时可拨动杠杆，杠杆另一端通过连杆调节供汽阀门的开度。离心调速器能自动地抵制负载变化对转速的影响，使蒸汽机的转速保持在某个期望值附近。对该转速控制系统的分析不正确的是（    ）

如图所示为光电纠偏系统，光电纠偏可对卷筒纸薄膜、无纺布、织布等卷材进行纠偏，使卷材沿直线前进而不产生蛇形偏差。光电纠偏系统的工作原理是由传感器检测单边的位置拾取位置偏差信号，由微电脑纠偏控制器将位置偏差信号进行逻辑运算，产生控制信号，来驱动电机丝杠机械装置，修正物料运行时的蛇形偏差，控制物料沿直线运动。

车载空调的制冷控制系统主要由冷凝器、膨胀阀、微处理器、鼓风机、蒸发器、压缩机、制冷剂储液干、燥器等组成，压缩机和膨胀阀协同工作使制冷剂循环制冷，鼓风机将车厢外的热空气吹经蒸发器使空气温度降低并送入车厢内。制冷时，温度传感器采集车厢内实际温度，微处理器根据设定温度与实测温度对压缩机、膨胀阀和鼓风机作出相应控制，使车厢内温度稳定在设定温度附近。

若以车厢内的空气作为被控对象，下列关于该制冷控制系统的说法中正确的是（    ）

如图所示为风力发电机风向跟踪控制系统的示意图。其工作原理为：风向测定装置实时检测风轮与风向的实际角度差，并与设定的角度差比较，迎风控制装置根据实际角度差控制偏航电机运转，调整风轮角度，使风轮始终对准风向。针对风向跟踪控制系统，回答下列问题：

如图所示是数控机床控制系统的示意图，该系统包括位置控制子系统和速度控制子系统。工作时位置检测元件检测移动部件的实际位移量并输送给位置比较电路，接着速度控制电路对接收到的指令进行处理并驱动伺服电动机工作，从而实现对移动部件的精准控制。下列关于该控制系统说法中正确的是（    ）

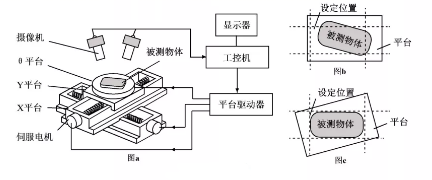

如图a所示是某自动对位控制系统的示意图。其工作过程：摄像机连续获取被测物体的实时位置信息（如图b所示），工控机将接收到的位置信息不断与设定位置进行比较，计算出被测物体的偏移值，控制平台驱动器驱动平台移动和转动，使被测物体运动到设定位置（如图c所示）。

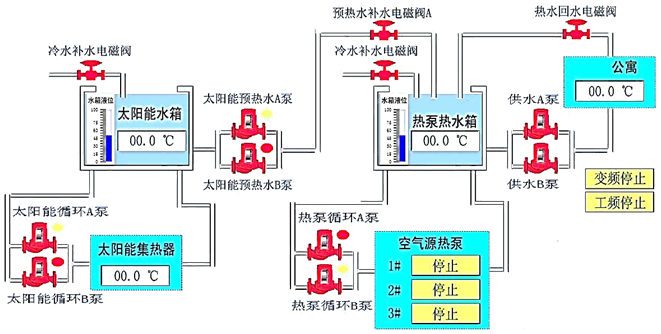

如图所示是某学校太阳能+空气源热泵集成热水系统，该系统的基本工作原理如下：太阳能集热器将太阳能循环泵传送过来的自来水（年平均15℃）预热到16-80℃并储存在太阳能水箱内，太阳能水箱里的预热水通过太阳能预热水泵补给热泵热水箱（恒温水箱），若热泵热水箱水温超过55℃，则空气源热泵不工作；若低于53℃，则控制器启动空气源热泵对热泵热水箱中的水进行循环加热，保证用水温度恒定在53-55℃。热泵热水箱中的温度传感器和水位传感器实时检测水箱液位和温度的情况进行补水，条件达到后停止补水。供水泵将热泵热水箱的恒温热水供给学生公寓，若公寓热水管道里的水低于设定温度则回水电磁阀就会自动开启，让热水管里的水与热水箱进行循环交换。系统采用A、B泵切换的供给方式以防止其中一路故障而备用。请根据示意图和描述，完成以下任务：

如图所示为某造纸厂采用的纸张厚度自动控制系统。其工作原理是；β射线穿过纸，在另一侧β射线接收器接收β射线，如果纸偏厚或偏薄，穿过纸以后的β射线就会变化，控制器根据接收到的变化发出指令，控制轧机中轧辊调整装置来调整轧辊之间的间隙，控制纸张达到要求的厚度。该控制系统中，输入量是（     ）

如图为某土壤湿度自动控制系统示意图，该系统会根据设定好的湿度实现自动灌溉。当土壤湿度低于设定的湿度时，控制系统的处理单元会发出指令给电磁阀门让其开启喷头喷水，当达到设定湿度后，处理单元会发出指令，关闭电磁阀门结束灌溉，从而达到灌溉的自动化。关于此系统下列说法错误的是(　　)

如图所示是一种电辅助加热太阳能热水器，具有自动加水、自动加热功能。在阴雨天或晚上，系统会自动检测水温，若水温高于设定温度，如55℃，则不加热；若水温达不到设定温度，则电热管自动将水温加热至设定温度；若水箱水位降至最低水位，电磁阀会自动打开，往水箱里补充冷水至指定水位，同时启动电加热系统加热至55℃。请完成下面小题。

在校园农业劳动实践中，同学们为植物栽培设计了一个营养液循环控制系统（如图a所示为系统框图模型，如图b所示为控制系统示意图），该系统包括微控制器、环境感知部分、调节部分等。温度传感器、液位传感器、PH值传感器和流速计均安装在栽培槽中。根据微控制器指令，加热器与制冷器、蠕动泵、水泵联合调节栽培槽中营养液的温度、PH值、液位和流速。请完成下面小题。
