闭环控制系统的基本组成 知识点题库

如图所示是酒店用洒水灭火喷头结构示意图，该喷水控制系统的工作原理是：当防护区发生火灾时，环境温度升高，玻璃球内的感温液体受热膨胀，达到动作温度65℃时玻璃球就会爆破，于是密封件脱落，开启喷头洒水进行灭火。

请根据以上信息，回答问题。

有检测装置不一定是闭环控制，开环控制也可能有检测装置。

如图所示为滑台的运动系统示意图，由电机控制子系统和机械传动子系统组成。在电机控制子系统中，传感器检测电机的转动角度，并反馈到控制装置与设定值比较，控制装置根据偏差值发出运动信号，驱动器将运动信号转变成相应的电流驱动电机转动，在机械传动子系统中，电机带动丝杆转动，丝杆通过螺母驱动滑台移动。系统根据电机的转动角度和丝杆的螺纹间距计算出滑台移动的距离，从而实现对滑台位置的间接控制。请根据示意图及其描述，完成(1)～(2) 题。

如图所示是某款应用于校园的直饮水机，具有自动加热、保温、净化水质等功能。

热水机保温自动控制系统

有一种恒温温泉池，池内水温保持在26-28℃。当温度低于设定值的下限（26℃）时，控制器发出信号，热泵以制冷剂为热媒，在空气中吸收热能（在蒸发器中间接换热），经压缩机将低温位的热能提升为高温位热能，加热池水（在冷凝器中间接换热），当温度高于设定值的上限（28℃）时，停止加热。从而池内水温保持在26-28℃。请根据描述，完成以下任务。

如图所示的智能扫地机器人自动工作、自动充电，智能机器人通过电量传感器判定内部电池电量，该电量信息被传送到控制模块，并由控制模块判断是否需要充电。如果电量低于设定电量，控制模块就会做出需要充电决定，机器人充电器自动识别底座，引导机器人进行充电，直至充满。

恒温自动干衣机，可在烘衣服时维持温度恒定，避免衣服被烧坏，其温度控制系统方框图如下。请按要求完成问题：

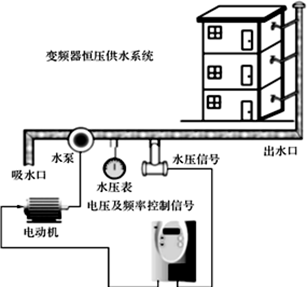

如图所示是变频器恒压供水系统，恒压供水是指在供水网中用水量发生变化时，出水口压力保持不变的供水方式。供水网系出口压力值是根据用户需求设定。压力传感器检测水管的水压信号，并将信号送至电压及频率控制器（变频器），变频器回路对信号处理后，送出一个水量增加或减少信号，控制马达（电动机及水泵）转速，使实际管网压力与设定压力相一致，通过调节水泵输出流量，以实现恒压供水。请根据示意图及其描述，完成下面两题。

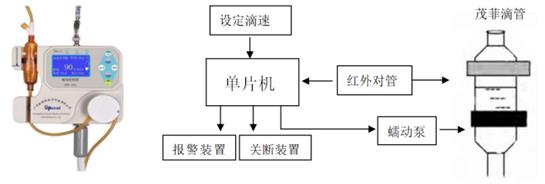

如图所示为智能输液器及其控制系统示意图，该系统包括智能输液滴速控制子系统、异常情况报警子系统以及输液完毕后的关断子系统。其中智能输液滴速控制系统工作原理是：红外对管检测茂菲滴管里是否有药液滴落，将信号送入单片机计算并与设定的滴速进行比较，控制蠕动泵改变药液的滴速，从而实现精确调速。请根据控制系统示意图及其描述，完成以下小题。

如图所示是一款家用地暖系统的示意图，往地板下铺设的地暖盘管通入循环热水，从而加热地面，达到室内取暖的目的。该系统开启后，温度智慧控制模块会实时采集室内的温度，与设定的采暖温度进行比较，并发出设置好的计算机程序指令，通过阀门和水泵来调节地暖管道内热水的流量，将室内温度保持设定值范围内。请根据示意图及其描述完成以下小题。

无绳蒸汽电熨斗，由发热元件、温控器、指示灯、电源接线柱和电源插头等组成的。使用时，先给水箱注水；顺时针拧动调档按钮到合适的功率档位，插上电源，使温控器对发热元件通电发热，对电熨斗底板进行加热，同时工作指示灯亮，本产品带恒温功能，当温度超过恒温额定温度时，恒温功能启动并自动切断电源；当温度下降到低于额定温度时，机器会自动接通电源并继续对电熨斗底板加热。另外本产品还有自动关熄功能，如果熨斗未使用的时间达到8分钟，熨斗将自动关闭。要让熨斗再次加热，必须取下熨斗(如果熨斗在基座上)，然后将其放回基座。

如图所示，某数控机床的基本组成包括加工程序载体、数控装置、伺服驱动装置、机床主体和其他辅助装置。其中伺服系统是数控机床的重要组成部分，用于实现数控机床的进给伺服控制和主轴伺服控制。伺服系统的作用是把接受来自数控装置的指令信息，经功率放大、整形处理后，转换成机床执行部件的直线位移或角位移运动。测量元件将数控机床各坐标位的实际位移值检测出来并经反馈系统输入到机床的数控装置中，数控装置对反馈回来的实际位移值与指令值进行比较，并向伺服系统输出达到设定值所需的位移量指令。请完成下面小题。

如图所示为电加热开水炉，由水位控制、温度控制和显示控制子系统组成，当炉内水位低于设定水位时，进水阀门打开，同时启动加热，红色指示灯亮，绿色指示灯熄灭；达到设定水位后，进水阀门关闭，并继续加热至 100摄氏度后停止加热，红色指示灯熄灭，绿色指示灯亮，开水炉进入保温状态。关于该控制系统的说法正确的是（    ）

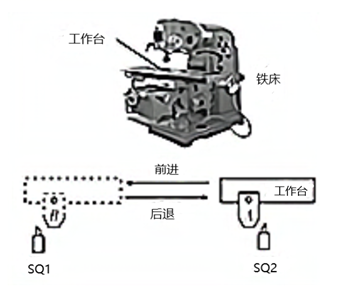

如图所示是铣床和铣床工作台的工作示意图，有铣床内的电机带动工作台前进，当工作台运动到B点碰到限位开关SQ1，通过控制线路使电机反转工作台后退，后退到A点工作台碰到限位开关SQ2，通过控制线路使电机正传工作台前进，这样实现铣床工作台循环来回运动，下列关于铣床工作台控制系统分析中，正确的（　　）

2021年7月20日郑州地铁和桥梁隧道由于极端天气降雨，导致大量的积水，严重威胁人民的生命和财产安全。若遭遇极端天气，急需要对集水池中大量积水进行快速排水。由两台污水泵实现集水池积水的排放处理：当集水池达中水位时，一台水泵运行，当集水池达最低水位时，水泵停止运行，达到最高水位时两台水泵同时运行直至下降到最低水位停止。请根据示意图及描述完成以下问题。

如图所示为水循环热泵空调的结构示意图，它能够通过水循环将建筑物内的余热转移到需要热量的区域，具有良好的节能效果。其循环水水温控制系统的原理为:传感器检测循环水的温度，当水温在15-35℃时，控制系统只开启水循环泵维持水循环;当冬季空调水温度低于15℃时，控制系统还需启动加热器进行加热;当夏季空调水温度高于35℃时，控制系统则开启冷却塔进行降温。用户也可以根据使用需要，通过手动开关选择直接打开或关闭加热器及冷却塔。请根据示意图及其描述，完成下面小题。

如图所示是一加热炉的恒温自动控制示意图。以下关于该控制系统说法正确的是(　　)

如图所示的隧道内设置烟雾浓度控制系统，用于调节隧道内的空气质量和能见度。检测装置测出隧道内的实际烟雾浓度值并输入到控制器与设定值进行比较，隧道内的烟雾浓度值超过设定值时，控制器控制电机带动风叶运转，从而使烟雾浓度下降到设定值，改善隧道内的空气质量和能见度。请回答下列各题：

如图所示是直流电动机闭环调速控制系统示意图，工作时，由转速检测器检测到实际转速反馈给速度PI调节器和给定转速比较，然后由电流PI调节器等装置完成控制，下列关于该控制系统的分析中正确的是（  ）



下图是房间温度控制系统的方框图，请回答下列问题。
