闭环控制系统的基本组成 知识点题库

下图为水箱水位自动控制系统框图，以下说法正确的是（   ）

如图所示是空气能热水器控制系统。其工作过程是：温度传感器检测储水箱中的水温，把信号反馈给微电脑控制器，与设定的温度值进行比较，达到设定的温度值时，控制器控制蒸发器、压缩机关闭。请回答下列问题。

巡航导弹原理是：导弹上装有卫星定位系统和小型喷射器，设定弹道后，卫星会时刻检测导弹的位置，看其是否在预设轨道上行驶。当导弹偏离预设轨道时，卫星将通过无线通信技术告诉导弹往哪个方向调整，导弹收到信号后，再通过自身的小型喷射器来修正导弹的飞行，直至命中目标。小型喷射器属于该控制系统的（   ）

如图所示为某全自动鱼缸，该鱼缸能间隔a小时自动放入b颗鱼食，间隔c小时自动开启排水阀放去污水，排水d小时后自动关闭排水阀；当水位低于e（正常运行低水位）时则自动打开进水阀，当水位高于f（正常运行高水位）时自动关闭进水阀；a、b、c、d、e、f均可在单片机上直接设置。请根据上述说明，完成以下小题：

如图所示为水箱水位控制系统，分为供水子系统和保护子系统。供水子系统的工作过程为当水箱水位低于水位下限时，系统启动电机和水泵，使得水箱水位升高，直至最高水位。保护子系统的工作过程为当水池水位过低时， 电机和水泵不启动。供水子系统和保护子系统的被控对象分别为（  ）

无绳蒸汽电熨斗，由发热元件、温控器、指示灯、电源接线柱和电源插头等组成。使用时，先给水箱注水；顺时针拧动调挡按钮到合适的功率挡位，插上电源，使温控器对发热元件通电发热，对电熨斗底板进行加热，同时工作指示灯亮，本产品带恒温功能，当温度超过恒温额定温度时，恒温功能启动并自动切断电源；当温度下降到低于额定温度时，机器会自动接通电源并继续对电熨斗底板加热。另外本产品还有自动关熄功能，如果熨斗未使用的时间达到8分钟，熨斗将自动关闭。要让熨斗再次加热，必须取下熨斗(如果熨斗在基座上)，然后将其放回基座。

AGV自动搬运车作为物流装备中自动化水平最高的产品，越来越多地应用于仓储、制造、医疗等多个行业领域。AGV电磁导航是一种较为传统的引导方式，通过在AGV的行驶路径上埋设金属导线，并加载低频、低压电流，使导线周围产生磁场，AGV上的感应线圈通过对导航磁场强弱的识别和跟踪，小车控制器(PLC)控制驱动电机和转向电机的转动，实现AGV的导引。下面对AGV搬运车导引控制的分析中不正确的是(     )

如图所示是磁悬浮列车浮力控制原理示意图：装在车辆转向架上的导电磁铁（悬浮电磁铁）与导轨上的铁磁轨道（导磁轨道）相互吸引，磁场浮力使车辆浮起。传感器实时测量车辆浮起的实际间隙返回给悬浮控制器，比较后精确地控制电磁铁中的电流，使车体与导轨之间保持10毫米左右的间隙。请根据上述说明，完成下列任务（将序号填写在横线处）

如图所示是某高楼供水自动增压控制系统示意图，其控制过程为：当罐体水压低于一定值时，微电脑控制器发出指令使增压泵启动，将水压入罐体，提升罐体水压；当罐体水压达到一定值时，增压泵关闭。下列关于该控制系统的分析中正确的是(  )

如图所示是汽车轮胎维护控制系统示意图。汽车行驶时，压力传感器将检测到的轮胎压力信号传送给ECU电子控制单元，当轮胎气压比正常压力低10%时，车上的报警灯通知驾驶员，系统打开止回阀对管道进行加压并检查压力。如管道未达到正常压力，系统开始对轮胎进行充气，直到达到正常压力。关于轮胎的充气控制，下列说法不正确的是（  ）

如图所示为车间温度控制系统示意图。当传感器检测到室内温度达到设定值的上限时，控制器发出信号，接通水泵和风机电源，水泵向进气窗输送冷却水形成水帘，风机将室内的空气排出，室外的空气通过水帘降温后进入室内，降低室内温度。当室内温度达到设定值的下限时，断开水泵和风机电源。请根据示意图和描述，完成以下任务：

如图所示是自动调整角度的控制系统。挪威的留坎镇是个工业型小镇，坐落在山谷谷底。由于高山遮挡，每年9月至次年3月没有阳光照射。镇上居民只能坐缆车到山顶晒太阳。2013 年，小镇在海拔450米的山坡上安装了3面巨型镜子，利用镜子，跟踪太阳自动调整角度，将阳光反射到镇中心广场。

其工作原理是：通过测量装置的检测，给出太阳在东西方向和南北方向的方位信号，此信号与镜子和中心广场的姿态信号在PLC系统内进行比较后输出电机动作信号进而使东西方向的电机转动来调节镜子在东西方向的姿态，同时南北方向的电机也转动来调节镜子在南北方向的姿态，最终使太阳光通过镜面反射始终照在中心广场。根据上述说明，回答下列问题：

造纸厂采用一套自动控制纸张厚度的系统，β射线穿过纸，在另一侧β射线接收器接收β射线，如果纸偏厚或偏薄，穿过纸以后的β射线就会变化，根据β射线接收器检测到的β射线变化，由控制器发出指令来控制轧机中轧辊调整装置来调整轧辊之间的间隙，控制纸张达到要求的厚度。如图所示是能正常生产的控制示意图，下列因素的变化对生产的纸张厚度没有影响的是（   ）

如图所示为波音737Max客机独有的机动特性增强系统（MCAS）。其工作原理是，客机头部的左右两侧装有迎角传感器，当系统检测到迎角过大超过阈值飞机即将进入到失速状态时，系统会自动调整飞机尾部的水平稳定舵，抬起机尾并强制使机头下压，避免飞机失速。当迎角充分降低后，系统又会重新调整水平稳定舵，保证飞机正常飞行。下列关于该机动特性增强系统的分析中不正确的是（   ）

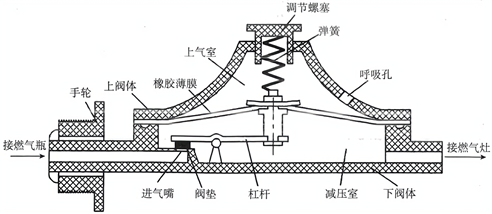

如图所示是家用燃气减压阀结构示意图，橡胶薄膜把上气室和减压室分割成相互独立的空间，上气室的呼吸孔与大气相连。高压气体通过进气嘴进入减压室内，减压室内气压升高橡胶薄膜被顶起，进气嘴关闭停止进气；减压室内气压下降，进气嘴打开，高压气再次进入减压室，从而控制减压室内气压。请根据结构示意图和工作过程描述，完成以下任务：

电脑CPU散热控制系统的工作过程如下：电脑启动后风扇开始工作，测温电路实时检测CPU的温度。若测得CPU温度低于设定温度，则使散热风扇处于低转速，以小风量吹CPU散热器；若测得CPU温度等于或大于设定温度，则使散热风扇处于高转速，以大风量吹CPU散热器，增加热量的散发。

如图所示是空气能热水器，具有自动控制水温的功能。其工作原理是：热水器控制芯片接收到温度传感器检测的水箱水温信息，与设定值比较，如未达到设定值，则启动压缩机，通过压缩空气热量加热水温。如果达到设定值时，则关闭压缩机。请完成下面小题。

在我国北方地区，大多采用集中供暖的方式提供高温水汽入户。如图是暖气恒温控制系统的示意图，各家庭在采暖季节需要依据各户的要求设定室内温度，控制电路就会利用感温元件来控制进汽阀门闭合的大小，调节合适的热水流入室内散热器，直到室内空气被加热到设定的温度值时关闭阀门，热水就不再流入散热器，室内空气不再被加热。待室内温度下降时再次开始加热过程，由此循环达到恒温的目的，则温控阀门属于该控制系统的(　　)

如图所示的供暖锅炉，它的主要工作原理是：水进入供暖锅炉以后，在锅炉的汽水系统中把水加热成有一定温度和压力的热水或生成蒸汽。膨胀水箱可容纳系统的水膨胀量，与设定的水位进行对比，适时为系统定压与补水，通过膨胀水箱后出水经过分水器进入地暖或经过循环泵回水进入锅炉再次利用。通过热水放热、PLC电子电路控制、温度传感器的实时检测，保持房屋内的温度恒定。请根据示意图及描述完成下面小题。

下图是房间温度控制系统的方框图，请回答下列问题。
