闭环控制系统的基本组成 知识点题库

随着生活水平的提高，我们的新房也开始安装智能新风控制系统，此系统能使我们在不开窗的情况下，也能改善房间的空气质量。智能新风控制系统的工作过程为，在设定智能新风系统在某个我们需要的状态后，传感器检测房间内二氧化碳和颗粒物的浓度值，并与刚刚开启的状态的值进行比较，之后再把信号传送至智能控制器，控制器在处理完信号后控制风机转动使进风口和出风口有流动的空气，最终使房间内的空气质量达到我们需要的值。请根据描述，完成下面两题。

普通抽水马桶的水箱水位控制装置。扳动放水手柄，水箱放水，与此同时，浮球下降，打开进水塞，水箱开始进水。当水位开始上升，浮球上浮到原设定位置时，水箱停止进水。下列有关该水箱水位控制系统的说法中不正确的是(    )

如图所示是一款防瞌睡帽。该帽子内置加速度计和陀螺仪，能感知驾驶员的头部动作，并利用智能算法较为准确地比较区分驾驶员瞌睡动作与检查仪表盘、看后视镜等驾车动作。一旦该帽子中的主控制器确认为驾驶员瞌睡中，会发出指令使电子开关闭合，从而发出声音、光线、震动等叫醒驾驶员。下列关于该控制系统的分析中正确的是（  ）

如图所示为某储气罐压力自动控制和自动报警系统示意图。压力变送器检测储气罐中的压力值，该值被送到控制器，与设定压力值进行比较，控制器根据偏差值控制变频气泵的转速，从而使储气罐的实际压力达到设定值。当压力值超出设定上限时，就发出报警信号，并自动排气。请完成下列各题，在有横线处填上相应的内容。

如图所示的空气压缩机，当储气罐内的压缩空气排放到一定程度时，压力开关自动接通电源，电机带动气泵运转，向储气罐补充压缩空气，使储气罐内的气压保持在设定范围内。下列关于该压缩机的气压控制系统的分析中，正确的是（  ）

如图所示为某款混合动力汽车，具有动力好、排放低/起步平顺等优点。在怠速和低速行驶时，发动机停止运转，只靠电动机驱动，当传感器监测到车速达到发动机最佳工况时，行车电脑发送切换指令，择动离合器贴合到油动侧；当刹车降速后，又自动切回电动机驱动并停止给发动机供油，请根据示意图和描述，完成以下任务：

如图所示是某呼吸机系统的工作原理示意图。控制单元控制呼吸阀实现呼吸频率的调节。在吸气阶段，控制单元控制吸气阀的开合度将空气送入病人的肺内，肺内的压力增大使肺腔扩张，当肺内的压力达到预置值，关闭吸气阀，实现吸气功能。在呼气阶段，打开呼气阀，由于肺腔组织的弹性，将肺恢复到原来的形状，而使经过交换的一部分空气呼出体外，关闭呼气阀，实现呼气功能。请根据示意图及其描述完成问题。

如图所示为樱花牌SHE－6079家用电热水器内部结构示意图，该电热水器水温控制系统的工作原理是：在控制面板上设定温度，当实际温度低于设定值时，微电脑控制器控制加热器加热，热水器的实际温度达到设定值时停止加热。请根据示意图及描述完成（1）（2）小题。

如图所示的是一款有着向日葵外观的充电器，它使用集成的太阳能电池板，可以将吸收的太阳能转换为电能。集成太阳能电池板架在圆形底座上，底座集成了光传感器，通过电子芯片控制微型电机转动，从而带动电池板绕水平和垂直的旋转轴运动，实现光线追踪的功能，更好地收集太阳光，将太阳能转换为电能储存在内置电池中，并能给智能手机充电。 请根据以上控制过程描述，回答下列问题：

自吸增压水压控制系统如图所示，可以实现自来水、太阳能热水器等用水时水压不足情况下的增压功能。开启水龙头时，流量感应器检测水管中的流量，同时压力感应器检测水管中的水压，经智能PC控制芯片与设定值比较后决定电机是否工作。请完成下题。

如图所示是数控车床电动刀架控制系统，工作人员通过操作面板输入刀体位置与控制程序，PLC控制模块根据控制信息与传感器检测到的刀体位置信号使驱动器发出相应的驱动信号驱动电机转动，从而带动蜗杆、蜗轮与丝杆运动，最终使刀体移动到设定位置。请根据示意图及其描述完成下面小题。

如图所示的结晶器钢水液面控制系统，PLC根据涡流传感器检测到的相应数据与设定值进行比较，通过驱动器控制电动阀门进而控制结晶器钢水液面高度。请根据示意图及描述完成下面小题。

如图所示是无拖曳航天器控制系统，该系统主要由检查质量块悬浮控制环路、无拖曳控制器、微推进器和航天器平台等模块组成，其中检查质量块悬浮控制环路可以保持检验质量处于框架的中心位置，同时能高精度获取航天器平台和检验质量块之间的位置偏差，并传输给无拖曳控制器，微推进器产生推力，保证航天器平台以检验质量块为中心。该系统可以减小航天器受宇宙环境扰动的影响，确保超稳的实验环境。下列关于无拖曳航天器控制系统说法合理的是（   ）

某游泳池水位控制系统的控制过程为：水位传感器检测游泳池的实际水位，并将信号返回到输入端与设定值进行比较，当实际水位低于设定水位时，控制器发出指令打开进水阀门；当实际水位达到设定值时，控制器发出指令关闭阀门。下列说法中不正确的是（    ）

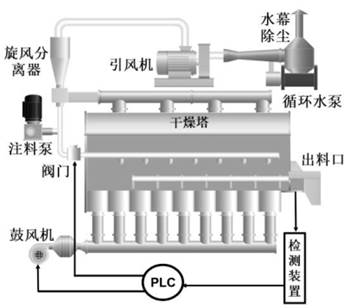

如图所示是药粉干燥分离控制系统示意图。工作时，注料泵向干燥塔注入湿料，PLC根据检测装置检测到的出料口药粉干燥程度，控制鼓风机风量以及注料阀门的开合程度，使药粉的干燥程度符合设定范围。同时，与物料接触过夹带药粉的空气，经过旋风分离器，使药粉沉降重新回流进入干燥塔，废气再经水幕除尘器洗涤后排放。请根据示意图及其描述完成下面小题。



如图的工业锅炉，压力控制主要由气嘴、阀杆、杠杆、重锤等组成。当锅炉工作压力超过设定值时，气嘴被打开，蒸汽向外排放，锅炉内压力下降。请根据示意图和描述，完成以下任务：



如图甲所示为小明设计的水力发电试验装置示意图，容器里的水通过水管喷到发电机的叶片上。带动发电机转动而发电。由于出水后水位下降，出水速度会渐渐变慢.发电机的发电功率也渐渐减小。为了克服这种情况的出现.小明设计了两个使发电功率稳定输出的方案（如图乙与图丙所示)。其中图乙是根据水位来调节电动阀门的开合度；图丙是通过检测发电机的转速来控制电动阀门的开合度。请根据示意图和描述.完成以下任务：

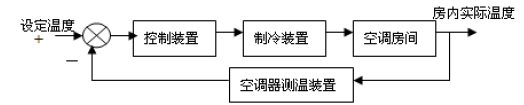

  下图是房间温度控制系统的方框图，请回答下列问题。

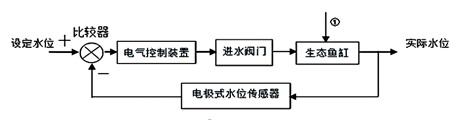

小明把自家的简易鱼缸通过摆景观石、铺底砂、种水草等环节后，改造成生态鱼缸；为鱼缸加装了加水装置，实现水位低于某高度时，系统自动加水．请按要求完成下面小题

如图所示为物料自动混合控制系统示意图，其中物料A是一种粒度比较小的固体物料，当物料A下落到电子皮带上时，压力传感器将测得的数据传送到PLC与给定值进行比较。根据比较结果调节变频电机M1的转速，从而控制物料A的给料量。物料B为液体物料，液位传感器将检测到液位信号传送到PLC，由PLC控制调节阀的开度，从而控制物料B的给料量。搅拌电机M2能根据搅拌容器中液位的变化，实时调整转速。请根据示意图及描述完成小题。
