实验基础知识点题库

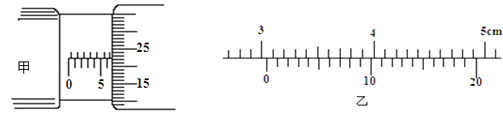

如图甲、乙所示是螺旋测微器和游标卡尺测量工件长度时的情形．螺旋测微器读数为 mm．游标卡尺读数为 mm．

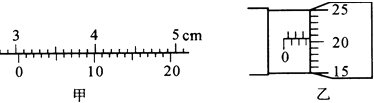

用游标卡尺测得某样品的长度如图甲所示，其示数L=mm；用螺旋测微器测得该样品的外径如图乙所示，其示数D=mm．

有一块横截面为矩形的长板，长度在70cm与71cm之间，宽度在7cm与8cm之间．厚度在0.5cm与1cm之间．小华用直尺（最小刻度为mm）、卡尺（游标为50分度）和千分尺（螺旋测微器）测量此板的长度、宽度、厚度．下列使用器材和对应读数可能正确的是（）

A . 用米尺测长度读数为70.2cm B . 用卡尺测宽度读数为7.23cm C . 用卡尺测宽度读数为7.233cm D . 用千分尺测厚度读数为0.6250cm

为了提高螺旋测微器的读数精度，有人对螺旋测微器进行了这样的改进，在螺旋测微器固定刻度的上半部刻了10个等分刻度，固定刻度的“横线”是10等分刻度的“0”刻度线，这10个分度的总长度与可动刻度的9个分度的总长度相等，如图所示．经过改进的螺旋测微器的精度为mm，图中螺旋测微器的读数为mm．

游标卡尺主尺的最小刻度是1mm，游标尺上有20个等分刻度，则游标尺上每一分度与主尺上的最小刻度相差mm．用这个游标卡尺测量一小球的直径，如图所示的读数是cm．

读出下列实验测量量的数值

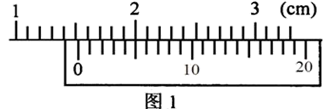

（1）测金属丝长度时，金属丝的起点、终点位置如图1，则长度为cm
（2）用螺旋测微器测金属丝直径，示数如图2，则直径为mm
（3）用多用表“Ω×1”挡估测其电阻，示数如图3，则阻值为Ω
（4）用多用表“直流电压50V”挡测量电压，示数如图，则电压值为V

在用电火花计时器（或电磁打点计时器）研究匀变速直线运动的实验中，某同学打出了一条纸带，已知计时器打点的时间间隔为T=0.02s，他按打点先后顺序每5个点取1个计数点，得到了O、A、B、C、D等几个计数点，如图所示，则相邻两个计数点之间的时间间隔为s．用刻度尺量得A、B、C、D点到O点的距离分别为x₁=1.50cm，x₂=3.40cm，x₃=5.70cm，x₄=8.40cm．由此可知，打C点时纸带的速度表达式，大小为m/s；与纸带相连小车的加速度表达式，大小为m/s² ．（以上数据取两位有效数字）

某同学利用图1示装置研究小车的匀变速直线运动．

（1）实验中，必要的措施是

A . 细线必须与木板平行 B . 先接通电源再释放小车 C . 小车的质量远大于砝码的质量 D . 将木板的一端适当垫高，使小车在不受拉力作用时能在木板上匀速下滑
（2）
他在实验时将打点计时器接到频率为50H_Z的交流电源上，得到一条纸带，打出的部分记数点如图2所示（每相邻两个记数点之间还有四个点没有画出）．测得s₁=3.61cm，s₂=4.39cm，s₃=5.20cm，s₄=6.00cm，s₅=6.79cm，s₆=7.61cm，则小车的加速度a=m/s²（要求充分利用测量的数据），打点计时器在打B点时小车的速度v_Bm/s（结果均保留两位有效数字）．

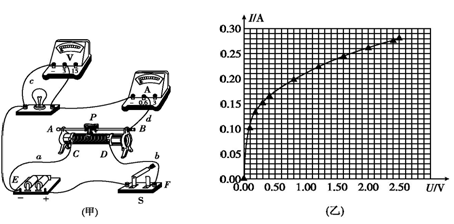

在“描绘小灯泡的伏安特性曲线”的实验中，实验室提供了小灯泡（2.5V，0.5A）、电流表、电压表以及滑动变阻器等实验器材：

（1）图甲为实验中某同学连接好的实验电路图，在开关S闭合后，把滑动片P从A向B端移动过程中会观察到电压表读数变（填“大”或“小”）．
（2）某同学由测出的数据画出I﹣U图象，如图乙所示，当小灯泡两端电压为2.0V时，小灯泡的电阻值R=Ω，此时小灯泡的实际功率P=W．（结果保留两位有效数字）

如图（a）所示，是某同学在探究“物体质量一定时，加速度与合外力的关系”的实验装置，实验时将小车从光电门A的右侧由静止释放，与光电门连接的数字计时器可以测量遮光片经过光电门A、B所用的时间t_A、t_B ，回答下列问题．

（1）下列实验要求必须满足的是　

A . 保证沙桶和沙的质量远小于小车的质量 B . 保持沙和沙桶的质量不变 C . 保持穿过光电门的细线与长木板平行 D . 保持小车的质量不变
（2）为测算小车的加速度，实验中还需要测量的物理量有和
（3）实验中改变沙和沙桶的质量，得到小车加速度a与弹簧弹力F的对应关系如图（b）所示，图线不经过原点，可能的原因是

如图所示，游标卡尺读数为mm，螺旋测微器读数为mm.

用游标为20分度的卡尺测量长度，由图可知长度为mm．用螺旋测微器测量直径，由图可知其直径为mm．

（1）游标卡尺读数为mm.
（2）螺旋测微器读数为mm.

如图所示是某同学实验中的电压表的刻度盘，若当时使用的是0～15V的量程，那么电压表读数为多少（）

图片_x0020_876586744

A . 1.2 V B . 1.20 V C . 6 V D . 6.0 V

（1）游标卡尺和螺旋测微器的示数如图所示，则读数分别是：mm；mm.
（2）某同学用伏安法测定待测电阻Rx的阻值（约为10 kΩ），除了Rx，开关S、导线外，还有下列器材供选用：
A．电压表（量程0~1 V，内阻约10 kΩ） B．电压表（量程0~10 V，内阻约100 kΩ）

C．电流表（量程0~1 mA，内阻约30 Ω） D．电流表（量程0~0.6 A，内阻约0.05 Ω）

E．电源（电动势12 V，额定电流2 A，内阻不计）G．滑动变阻器R₀（阻值范围0~10 Ω，额定电流2 A）

①为使测量尽量准确，电压表选用，电流表选用。（均填器材的字母代号）；

②在答题卡上画出测量R_x阻值的实验电路图：

③该同学选择器材、连接电路和操作均正确，从实验原理上看，待测电阻测量值会其真实值（填“大于”“小于”或“等于”），原因是电流表的。

现有一合金制成的圆柱体。为测量该合金的电阻率，现用伏安法测量圆柱体两端之间的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度。螺旋测微器和游标卡尺的示数如图甲和乙所示。

图片_x0020_100019 图片_x0020_100020

（1）由甲、乙两图读得圆柱体的直径为mm，长度为cm。
（2）若流经圆柱体的电流为I，圆柱体两端的电压为U，圆柱体的直径和长度分别用D、L表示，则用D、L、I、U表示电阻率的关系式为 $\text{[math]}$ =。

图片_x0020_100012

（1）用螺旋测微器测量某构件的厚度的结果如图所示，其读数是mm。
（2）用50分的游标卡尺测量某物体的长度的结果如图二所示，其读数为mm。

下图螺旋测微器的读数为，游标卡尺的读数为。

图片_x0020_1791025714

用螺旋测微器和游标卡尺分别测量两个工件的长度，其示数分别如图甲、乙所示，则用螺旋测微器测量的工件的长度为mm，用游标卡尺测量的工件的长度为mm。

图片_x0020_100013

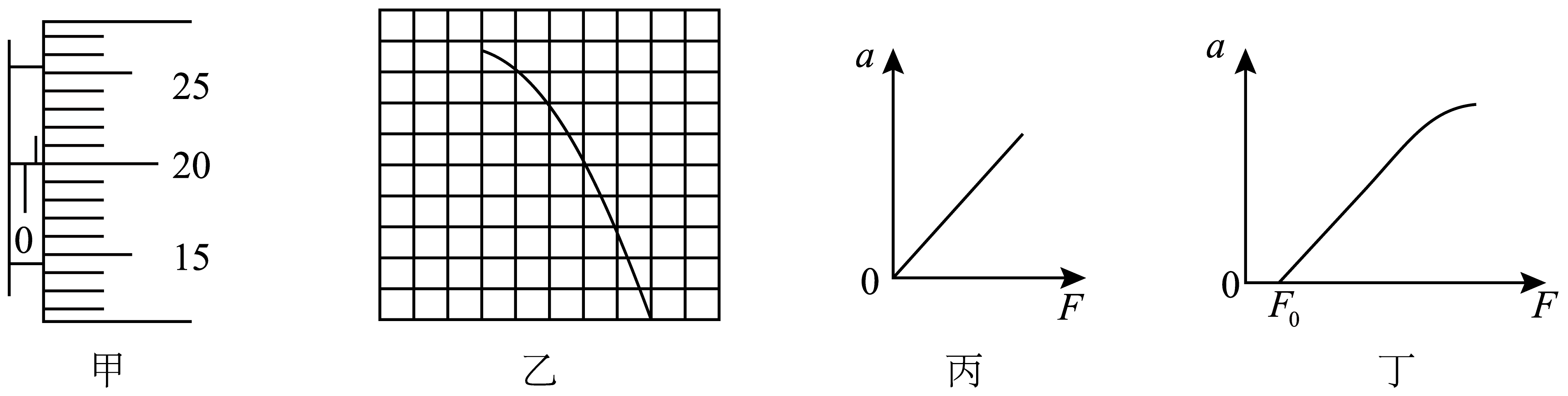

物理实验一般都涉及实验目的、实验原理、实验仪器、实验步骤、数据处理、误差分析等。例如：

（1）实验仪器。用螺旋测微器测量金属丝的直径，螺旋测微器的示数如图甲所示，该金属丝的直径为mm。
（2）数据处理。某同学在“探究平抛运动特点”的实验中，得到了物体做平抛运动的部分轨迹，如图乙所示。若图中正方形方格的边长 $\text{[math]}$ ，则小球做平抛运动的初速度 $\text{[math]}$ m/s。（取 $\text{[math]}$ ）
（3）误差分析。在“探究加速度与物体受力关系”的实验中，认为使小车做匀加速直线运动的合力 $\text{[math]}$ 等于桶和砂所受的重力。某同学通过改变砂和砂棚的质量，测量小车的加速度 $\text{[math]}$ 随 $\text{[math]}$ 变化的图像，实验前他猜想小车的加速度 $\text{[math]}$ 与 $\text{[math]}$ 的图像如图丙所示，而实际得到的图像如图丁所示。请指出图丁与图丙的不同之处，并分析说明导致不同的原因。
