如图所示是利用光电门近似测瞬时速度的实验，根据滑块上安装宽度为△S的遮光条和遮光条通过光电门的时间△t，就可以表示出遮光条通过光电门的平均速度 $\text{[math]}$ =（用△S，△t表示），这个速度可以近似认为就是通过光电门的瞬时速度，若遮光条宽度△S=3cm，滑块通过第一个光电门的时间为△t₁=0.15s，通过第二个光电门的时间为△t₂=0.1s，则滑块经过第一个光电门时的瞬时速度为V₁=m/s，滑块经过第二个光电门时的瞬时速度为V₂=m/s．

温度传感器是一种将温度变化转换为电学量变化的装置，它通过测量传感器元件的电学量随温度的变化来实现温度的测量，其核心部件是由半导体材料制成的热敏电阻．在某次实验中，为了测量热敏电阻R_T在0℃到100℃之间多个温度下的阻值，一实验小组设计了如图甲所示电路．

其实验步骤如下：

①正确连接电路，在保温容器中加入适量开水；

②加入适量的冰水，待温度稳定后，测量不同温度下热敏电阻的阻值；

③重复第②步操作若干次，测得多组数据．

（1）
该小组用多用电表“×100”挡测热敏电阻在100℃下的阻值，发现表头指针偏转的角度很大；为了准确地进行测量，应换到挡（选填“×10”、“×1k”）；如果换挡后就用表笔连接热敏电阻进行读数，那么欠缺的实验步骤是：，补上该步骤后，表盘的示数如图乙所示，则它的电阻是Ω．
实验小组算得该热敏电阻在不同温度下的阻值，并据此绘得图丙的R﹣t关系图线，请根据图线写出该热敏电阻的R﹣t关系；
（2）
若把该热敏电阻与电源（电动势E=1.5V、内阻不计）、电流表（量程为5mA、内阻R_g=100Ω）、电阻箱R₀串联起来，连成如图丁所示的电路，用该电阻作测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“热敏电阻测温计”．
①电流表刻度较大处对应的温度刻度应该（填“较大”或“较小”）；
②若电阻箱的阻值取R₀=220Ω，则电流表3mA处所对应的温度刻度为℃．

如图所示，用A、B两把刻度尺测同一物体长度，放置正确的是刻度尺，其分度值是，该物体的长度为cm．

关于测量，下列说法正确的是（）

A . 为了减少误差，进行任何一个测量，都要采取多次测量求平均值的方法 B . 记录测量的结果，所用单位不同时，不会影响测量结果的准确程度 C . 在记录测量结果时，只写数值，不写单位是毫无意义的 D . 测量长度要有估计数字，估计数字的位数越多，误差就越小

图1读数为mm，图2读数为mm．

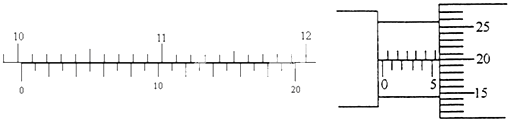

读出下列游标卡尺和螺旋测微器的示数

游标卡尺的示数为cm；螺旋测微器的示数为cm．

在“探究加速度与力、质量的关系”的实验中，某学习小组在实验室组装了如图的装置外，还备有下列器材：打点计时器所用的学生电源、导线、复写纸、天平、细沙．测量得滑块的质量为M、沙和小桶的总质量为m．

（1）还缺少的实验器材是．
（2）实验时为保证滑块受到的合力近似等于沙和小桶的总重力，沙和小桶的总质量m与滑块的质量M应满足的关系是；实验时为保证细线的拉力等于滑块所受的合外力，首先要做的步骤是．
（3）实验中得到一条纸带如图所示，从比较清晰的点起，每五个打印点取作一个计数点，分别标明0、1、2、3、4，量得1、2两点间的距离x₂=12.0mm，2、3两点间的距离x₃=30.0mm，3、4两点间的距离x₄=48.0mm，由以上信息可以求出滑块运动的加速度大小是m/s² ．打下计数点2时滑块的速度大小为m/s．（打点计时器使用的交流电源频率为50Hz，结果保留二位有效数字）

如图所示实验装置可用来探究影响平行板电容器的因素，其中电容器左侧极板和静电计外壳接地，电容器右侧极板与列电计金属球相连．

（1）使电容器带电后与电源断开．
①将左极板上移，可观察到静电计指针偏转角（选填变大，变小或不变）；
②两板间插入一块玻璃，可观察到静电计指针偏转角（选填变大、变小或不变）；
（2）从图中读得某金属丝的直径为mm．

根据所学知识填空：

（1）用螺旋测微器测量合金丝的直径．为防止读数时测微螺杆发生转动，读数前应先旋紧如图甲所示的部件（选填“A”“B”“C”或“D”）．从图中的示数可读出合金丝的直径为mm．
（2）用游标卡尺可以测量某些工件的外径．在测量时，示数如上图乙所示，则读数分别为mm．

在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材及代号如下：

A．小灯泡L（ 3V、5Ω）；

B．滑动变阻器R（0﹣10Ω，额定电流1.5A）；

C．电压表V₁（量程：0﹣3V，R_V=5kΩ）；

D．电压表V₂（量程：0﹣15V，R_V=10kΩ）；

E．电流表A₁（量程：0﹣0.6A，R_A=0.5Ω）；

F．电流表A₂（量程：0﹣3A，R_A=0.1Ω）；

G．铅蓄电池、开关各一个，导线若干；

实验中要求加在小灯泡两端的电压可连续地从零调到额定电压．

（1）为了减少误差，实验中应选电压表，电流表；
（2）电流表应采用法（填“内接”或“外接”）；
（3）请在答题区空白处内画出实验原理图（注明所选器材代号）
（4）某同学实验后作出的I﹣U 图象如图所示，请分析该图象形成的原因是：．

如图所示螺旋测微器测量的读数为mm。

读出下图中螺旋测微器和游标卡尺的读数。螺旋测微器的读数为mm；游标卡尺的读数为mm。

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ法骤如下：

用游标为50分度的卡尺测量其长度如图，由可此可知其长度为cm

图片_x0020_100012

用螺旋测微器测量其直径如图，由图可知其直径为mm；

图片_x0020_100013

用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 $\text{[math]}$

图片_x0020_2039730739

图片_x0020_100025

（1）用游标卡尺测量一小球的直径，结果如图1，此读数为；
（2）用螺旋测微器测量一金属丝的直径，结果如图2，此读数为。

某同学要测量一均匀新材料制成的圆柱体的电阻率 $\text{[math]}$ ．

图片_x0020_100017

（1）用游标为20分度的卡尺测量其长度如图,由图可知其长度为cm；
（2）用螺旋测微器测量其直径如图,由图可知其直径为mm；

如图所示，由于遮挡，只能看到图甲中游标卡尺的后半部分，则读数为cm，图乙螺旋测微器的读数为mm。

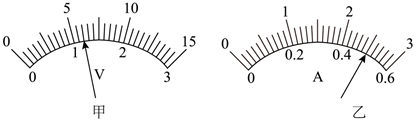

电学实验常常需要测量电压、电流，如图甲是用电压表测量某个电阻两端的电压对应的示数（电压小于3V），如图乙是用电流表测量流过某条导线的电流对应的示数（电流小于1A），下列说法正确的是（）

A . 电压表的精确度为0.1V，不需要估读到0.01V B . 电压表的读数为1.2V C . 电流表的精确度为0.02A，需要估读到0.001A D . 电流表的读数为0.50A

按照有效数字规则读出下列电表的测量值。

（1）接0 ~ 3 V量程时读数为V，接0 ~ 3 A量程时读数为A。
（2）接0 ~ 15 V量程时读数为V，接0 ~ 0.6 A量程时读数为A。

传感器是把非电学量（如速度、温度、压力等）的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用。有一种测量人的体重的电子秤，其测量部分的原理图如图中的虚线框所示，它主要由压力传感器R（电阻值会随所受压力大小发生变化的可变电阻）和显示体重大小的仪表A（实质是理想电流表）组成。压力传感器表面能承受的最大压强为1×10⁷Pa，且已知压力传感器R的电阻与所受压力的关系如表所示。设踏板和压杆的质量可以忽略不计，接通电源后，压力传感器两端的电压恒为4.8V，取g=10m/s²。请作答：

压力F/N	0	250	500	750	1 000	1 250	1 500	…
电阻R/Ω	300	270	240	210	180	150	120	…

（1）该秤零点（即踏板空载时）的刻度线应标在电流表刻度盘A处；
（2）如果某人站在该秤踏板上，电流表刻度盘的示数为20mA，这个人的质量是kg。

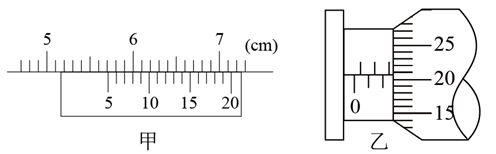

有一合金制成的圆柱体。为测量该合金的电阻率，现用伏安法测量圆柱体两端的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度，螺旋测微器和游标卡尺的示数如图甲和乙所示。流经圆柱体的电流为 $\text{[math]}$ ，圆柱体两端的电压为 $\text{[math]}$ ，圆柱体的直径和长度分别用D、 $\text{[math]}$ 表示，则（）

A . 圆柱体的直径为 $\text{[math]}$ B . 圆柱体的直径为 $\text{[math]}$ C . 圆柱体的长度为 $\text{[math]}$ D . 该合金的电阻率为 $\text{[math]}$
