实验基础知识点题库

根据题意解答

（1）
某同学用自己发明的新式游标卡尺测量小钢球的直径，新式卡尺将主尺上39mm在游标尺上均分成20等份．如图甲所示，则小钢球的直径为d=cm．
（2）
该同学又用螺旋测微器测量某电阻丝的直径，示数如图乙，则该金属丝的直径为 cm．

如图（甲）所示，一位同学利用光电计时器等器材做“验证机械能守恒定律”的实验．有一直径为d、质量为m的金属小球由A处从静止释放，下落过程中能通过A处正下方、固定于B处的光电门，测得A、B间的距离为H（H＞＞d），光电计时器记录下小球通过光电门的时间为t，当地的重力加速度为g．则：

（1）
如图（乙）所示，用游标卡尺测得小球的直径d=mm．
（2）小球经过光电门B时的速度表达式为．
（3）
多次改变高度H，重复上述实验，作出 $\text{[math]}$ 随H的变化图象如图（丙）所示，当图中已知量t₀、H₀和重力加速度g及小球的直径d满足以下表达式：时，可判断小球下落过程中机械能守恒．

用游标卡尺测量某一物体的厚度，测量时游标卡尺的示数如图所示，则下述读数中正确的是（）

A . 3.00cm B . 3.0cm C . 30mm D . 30.00mm

在测定金属的直径时，螺旋测微器的读数如图所示．可知该金属丝的直径d=mm．

某同学利用多用电表测量二极管的反向电阻（二极管具有单向导电性，电流正向通过时几乎没有电阻，电流反向时，电阻很大），完成下列测量步骤：

⑴检查多用电表的机械零点．

⑵将红、黑表等分别插入正、负表笔插孔，二极管的两个极分别记作a和b，将红表笔接a端黑表笔接b端时，表针几乎不偏转，红表笔接b端黑表笔接a端时表针偏转角度很大，则（填“a”或“b”）端为二极管的正极．

⑶为了测量该二极管的反向电阻，将选择开关拨至电阻“×100”挡位，进行正确的测量步骤后，发现表针偏角较小．为了得到准确的测量结果，应让电表指针尽量指向表盘中央，应重新选择量程进行测量．则该同学应选择（“×10”或“×1k”）挡，然后，再进行测量．测量后示数如图所示，则测量结果为．

⑷测量完成后，将选择开关按向挡位置．

某同学用游标卡尺测量一圆柱体的长度l，用螺旋测微器测量圆柱体的直径d，示数如图所示．由图可读出l=cm，d=mm．

在“用单摆测重力加速度”的实验中，

（1）某同学的操作步骤为：
a．取一根细线，下端系住直径为d的金属小球，上端固定在铁架台上
b．用米尺量得细线长度L
c．在摆线偏离竖直方向5°位置释放小球
d．用秒表记录小球完成n次全振动的总时间t，得到周期T= $\text{[math]}$
e．用公式g=4π²L/T²计算重力加速度
①如果上述方法中单摆完成50次全振动时，秒表指针的位置如图1所示，则周期为s；
②按上述方法得出的重力加速度值与实际值相比（选填“偏大”、“相同”或“偏小”）．
（2）两个同学分别在北大和南大探究了“单摆周期T与摆长L关系”的规律．多次改变摆长，记录多组摆长和周期数据，并绘制了T²﹣L图象，如图2所示，从中可以判断，北大的实验结果对应图线是（填“A”或“B”）．北大的同学求出图线的斜率k，则用斜率k求重力加速度的表达式为g=．

如图（a），一弹簧上端固定支架顶端，下端悬挂一托盘：一标尺由游标和主尺构成，主尺竖直固定在弹簧左边；托盘上方固定有一能与游标刻度线准确对齐的装置，简化为图中的指针。

现要测量图（a）中弹簧的劲度系数，当托盘内没有砝码时，移动游标，使其零刻度线对准指针，此时标尺读数为1.950cm；当托盘内放有质量为0.100kg的砝码时，移动游标，再次使其零刻度线对准指针，标尺示数如图（b）所示，其读数为cm。当地的重力加速度大小为9.80m’s² ，此弹簧的劲度系数为N/m（保留3位有效数字）。

某同学要测量一圆柱体，用螺旋测微器测量其直径如图1所示，可知其直径为 $\text{[math]}$ ，用20分度的游标卡尺测量其长度如图2所示，可知其长度为 $\text{[math]}$ 。

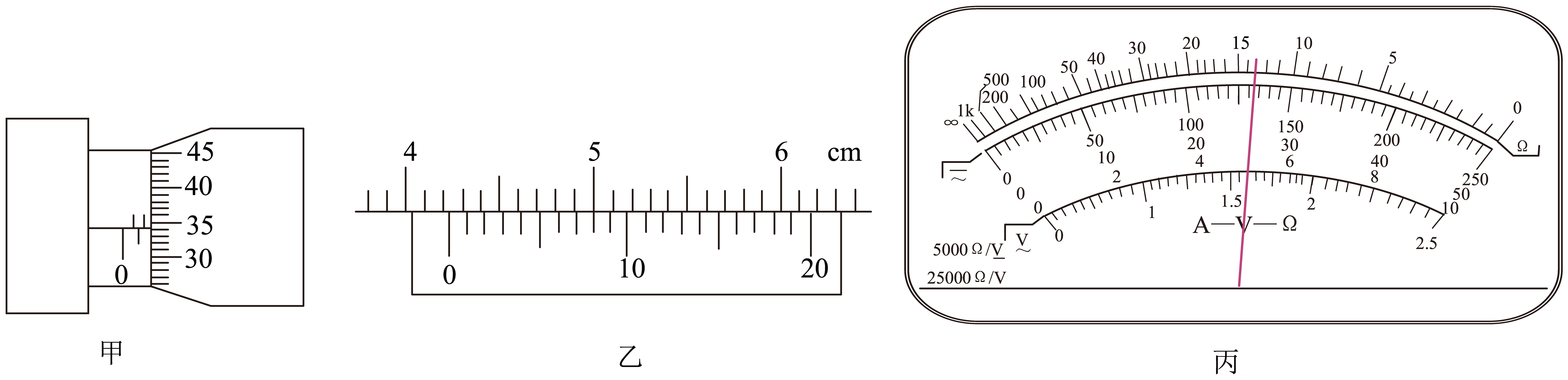

图甲中螺旋测微器的读数是mm，图乙中游标卡尺的读数是cm。

某同学在测定金属圆柱体电阻率时需要先测量其尺寸，他分别使用游标卡尺和螺旋测微器测量圆柱体的长度和直径，某次测量的示数如图所示，则：长度为 cm，直径为 mm．

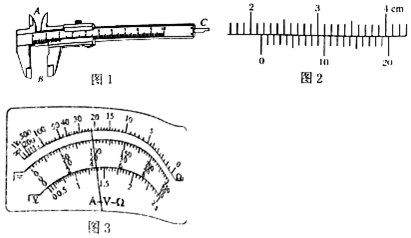

（1）用游标卡尺（图1）测量某一工件内径，应用其中（选填“A”、“B或“C”）来测量；其示数如图2所示，则该工件的内径为cm。
（2）小明用多用电表测量一电阻，正确的操作顺序是（填字母）。
A ．把选择开关旋转到交流电压最高档

B ．调节欧姆调零旋钮使指针指到欧姆零点

C ．把红、黑表笔分别接在该电阻两端，然后读数

D ．把选择开关旋转到“×10”倍率的档位，将红、黑表笔接触
（3）把红、黑表笔分别插入多用电表“+”、“﹣”插孔，用螺丝刀调节定位螺丝，使指针指在左边的零刻度线上小明按以上正确顺序操作后，测量发现表头指针向右偏转的角度过大，为减小误差，应将选择开关拨到“”倍率欧姆档（选填“×100或“×1”）；如果拨档后立即测量电阻并读数，小明遗漏的实验步骤是：。补上该步骤后，表盘的示数如图3所示，则该电阻的阻值为Ω。

在某次实验中，得到游标卡尺、电流表（量程 $\text{[math]}$ ）、电压表（量程 $\text{[math]}$ ）的读数如图所示，则上述仪器的读数分别是： $\text{[math]}$ 、 $\text{[math]}$ 、 $\text{[math]}$ 。

图片_x0020_100022 图片_x0020_100023 图片_x0020_100024

如图所示，由图读出金属丝的直径是mm。

图片_x0020_100015

湖北某校研究性学习小组为了测金属丝的电阻率，准备了下列器材：粗细均匀待测金属丝，电流表A量程为 $\text{[math]}$ 内阻不计，电源电动势 $\text{[math]}$ ，内阻未知，保护电阻 $\text{[math]}$ ，铁夹、导线若干，螺旋测微器、游标卡尺、电键各一个，请完成下列问题：

（1）如图所示，用游标卡尺测得该待测金属丝的长度如图甲所示，其示数： $\text{[math]}$ cm，用螺旋测微器测得该待测金属丝的直径如图所示乙，其示数 $\text{[math]}$ mm。
（2）在虚框中完成探究电路图。
（3）该小组设计的记录实验数据是：流过金属丝电流I和接入电路的金属丝导线的导电长度X，根据实验记录的数据，该小组作出了 $\text{[math]}$ 图像进行实验数据处理，发现图像为一次函数图象，其斜率为k，纵轴截距为b则：电阻率为 $\text{[math]}$ （结果用物理量字母表示）。

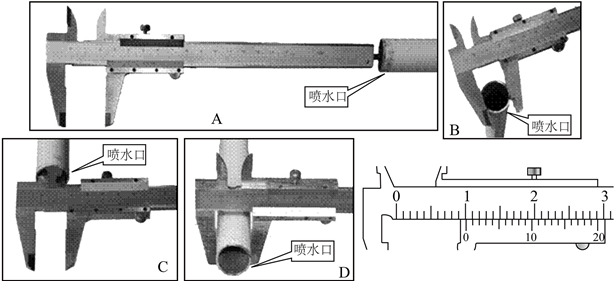

（1）某兴趣小组测量某农庄喷水口的内径D
①下列测量图中，测量方式正确的是。

②右上图为正确测量得到的结果，由此可得喷水口的内径D=mm。

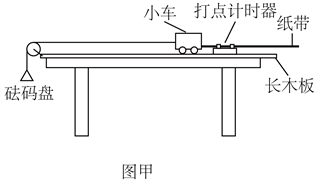

（2）某兴趣小组用如图甲所示的装置探究“恒力做功与小车动能变化的关系”。

①实验室有工作频率为50Hz的电磁打点计时器和电火花打点计时器供选用，下列说法中正确的是。

A．使用电磁打点计时器时，纸带应放置在复写纸上方

B．为使纸带在运动时受到的阻力较小，应选用电磁打点计时器

C．若实验中要测出拉力做功的值，一定要满足砝码（含砝码盘）质量远小于小车质量

D．若工作频率变小，而同学未发现，则测得小车的速度将比实际速度偏小

②某同学画出小车动能变化与拉力对小车所做功的 $\text{[math]}$ 关系图像如图，由于实验前遗漏了平衡摩擦力这一关键步骤，他得到的实验图线（实线）应该是。

A． B． C． D．
