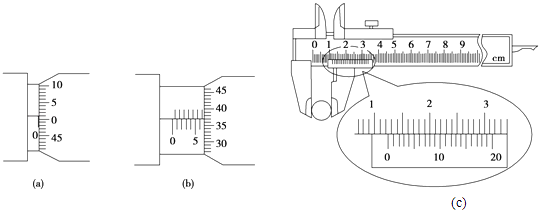

某同学利用螺旋测微器测量一金属板的厚度．该螺旋测微器校零时的示数如图（a）所示，测量金属板厚度时的示数如图（b）所示．图（a）所示读数为0.010mm，图（b）所示读数为mm，所测金属板的厚度为mm，用游标卡尺测金属板的直径如图（c）所示，则金属板直径为cm．

某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验．所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器（圆弧部分的半径为R=0.20m）．完成下列填空：

( 1 )将凹形桥模拟器静置于托盘秤上，如图（a）所示，托盘秤的示数为1.00kg；

( 2 )将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图（b）所示，该示数为 kg；

( 3 )将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧．此过程中托盘秤的最大示数为m；多次从同一位置释放小车，记录各次的m值如下表所示：

序号	1	2	3	4	5
m（kg）	1.80	1.75	1.85	1.75	1.90

( 4 )根据以上数据，可求出小车经过凹形桥最低点时对桥的压力为 N；小车通过最低点时的速度大小为 m/s．（重力加速度大小取9.80m/s² ，计算结果保留2位有效数字）

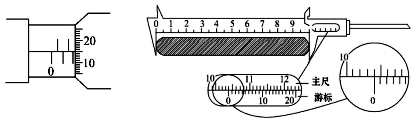

图一中螺旋测微器读数为 mm．图二中游标卡尺（游标尺上有50个等分刻度）读数为 cm．

利气垫导轨验证机械能守恒定律．实验装示意图如图1所示：

（1）实验步骤：
①将气垫导轨放在水平桌面上，桌面高度不低于1m，将导轨调至水平．
②用游标卡尺测量挡光条的宽度L，结果如图所示，由此读出L=mm．
③由导轨标尺读出两光电门中心之间的距离x
④将滑块移至光电门1左侧某处，待砝码静止不动时，释放滑块，要求砝码落地前挡光条已通过光电门2．
⑤从数字计时器（图中未画出）上分别读出挡光条通过光电门1和光电门2所用的时间△t₁和△t₂ ．
⑥用天平称出滑块和挡光条的总质量M，再称出托盘和砝码的总质量m．
（2）用表示直接测量量的字写出下列所求物理量的表达式：
①当滑块通过光电门1和光电门2时，系统（包括滑块、挡光条、托盘和码）的总动能分别为E_k1=和E_k2=．
②如果表达式成立，则可认为验证了机械能守恒定律．

某同学设计的可调电源电路如图（a）所示，R₀为保护电阻，P为滑动变阻器的滑片，闭合电键S．

①用电压表测量A、B两端的电压；将电压表调零，选择0～3V档，示数如图（b），电压值为V．

②在接通外电路之前，为了保证外电路的安全，滑片P应先置于端．

③要使输出电压U变大，滑片P应向端．

④若电源电路中不接入R₀ ，则在使用过程中，存在的风险（填“断路”或“短路”）

在“描绘小灯泡伏安特性曲线”的实验中，画出的小灯泡伏安特性曲线（选填“是”或“不是”）直线；图中螺旋测微器的读数是mm．

在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l．用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻R_x ．

（1）请写出测金属丝电阻率的表达式：ρ=（用上述测量量的字母表示）．

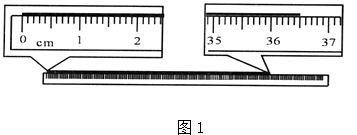

（2）若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图2所示，则金属丝长度的测量值为l=cm，金属丝直径的测量值为d=mm．

图中所示为一实验室常用伏特表的刻度，当选用3V量程时电压表读数为V；当选用15V量程时电压表读数为V．

（1）图中螺旋测微器的读数为mm.
（2）为了测量由两节干电池组成的电池组的电动势和内电阻，某同学设计了如图2甲所示的实验电路，其中R为电阻箱，R₀=5Ω为保护电阻.实验步骤如下：
断开开关S，调整电阻箱的阻值，再闭合开关S，读取并记录电压表的示数及电阻箱接入电路中的阻值.多次重复上述操作，可得到多组电压值U及电阻值R，并以 $\text{[math]}$ 为纵坐标，以 $\text{[math]}$ 为横坐标，画出 $\text{[math]}$ 关系图线(该图线为一直线)，如图乙所示.由图线可求得电池组的电动势E=V，内阻r=Ω.(结果均保留两位有效数字)

⑴用螺旋测微器测量一个“圆柱形”导体的直径R，如图所示，则R=mm

⑵用游标卡尺测量一个“圆柱形”导体的长度L，如图所示，则：L=mm

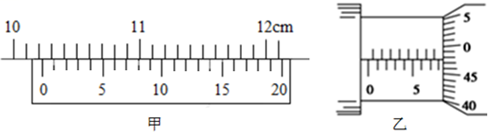

如图甲所示，游标卡尺的读数为mm；如图乙所示，螺旋测微器的读数为mm。

如图所示，游标卡尺的示数为cm；螺旋测微器的示数为mm．

图片_x0020_196902552

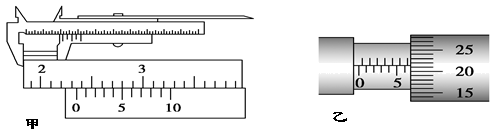

（1）某同学分别使用10分度游标卡尺和螺旋测微器测量金属棒的长度L和直径d，某次测量的示数如图甲和乙所示，长度L＝ mm，直径d＝ mm.
（2）某兴趣小组探究用不同方法测定干电池的电动势和内阻，他们提出的实验方案中有如下四种器材组合．为使实验结果尽可能准确，其中可行的实验方案有 ____________ .

A . 一个安培表、一个伏特表和一个滑动变阻器 B . 一个伏特表和和一个滑动变阻器 C . 一个安培表和一个电阻箱 D . 两个安培表和一个滑动变阻器

对于误差下面说法不正确的是（）

A . 天平两臂不完全等长会造成系统误差 B . 在空气中测量重力加速度会带来系统误差 C . 电表指针由于轴上的摩擦停下来的位置可能一次偏大一次偏小属于系统误差 D . 人读仪表时，眼睛的位置可能一次向左偏，一次向右偏属于偶然误差

在下图中，游标卡尺的读数为cm；螺旋测微器的读数是mm。

图片_x0020_100010

某次测量中，下面两种尺的读数为：甲图：mm, 乙图：mm

图片_x0020_100010

有一种新式游标卡尺，它的刻度与传统的游标卡尺明显不同——刻度看起来很“稀疏”，使用时读数显得清晰明了，便于使用者正确读取数据。新式游标卡尺的刻度也有10分度、20分度、50分度三种规格，但刻度却是 $\text{[math]}$ 分成10等分， $\text{[math]}$ 分成20等分， $\text{[math]}$ 分成50等分。以“ $\text{[math]}$ 分成20等分”新式游标卡尺为例，如图，试分析其精确度是 $\text{[math]}$ ，如图的读数是 $\text{[math]}$ 。

图中给出的是用螺旋测微器测量一金属薄板厚度时的示数，此读数应为mm.

图片_x0020_100017

下图中关于传感器的应用，说法正确的是（）

A . 干簧管是利用电磁感应的原理控制电路的通断的 B . 机器人“眼睛”利用了光传感器 C . 红外测温枪向人体发射红外线，从而测量人体温度 D . 火灾报警器是通过感知温度触发报警的

一水平放置、直径为d的金属圆盘绕过其圆心O的竖直轴在竖直向下、磁感应强度为B的匀强磁场中匀速转动，盘边缘上固定一竖直的挡光片，盘转动时挡光片从一光电数字计时器的光电门的狭缝中经过，如图甲所示。乙为光电数字计时器的示意图，光源A中射出的光可照到B中的接收器上，若A、B间的光路被遮断，显示器C上可显示出光线被遮断的时间t。圆盘直径用20分度的游标卡尺测得，结果如图丙所示（只画了部分图）；挡光片的宽度用螺旋测微器测得，结果如读数显示器图丁所示（只画了部分图）。由图可知：

（1）圆盘的直径d为mm；
（2）挡光片的宽度L为 mm；
（3）金属圆盘中心O与边缘的电压为。（用字母B、d、L、t表示）
